solidworks曲面功能

SolidWorks 的曲面功能强大且灵活，适用于创建复杂几何形状，广泛应用于工业设计、模具、汽车、航空航天等领域。以下是其核心功能与常用操作的总结：

‌主要曲面功能‌

‌边界曲面‌：通过定义边线、引导线或点来生成曲面，适合创建自由曲面（如产品外壳）‌‌

‌拉伸曲面 / 旋转曲面 / 扫描曲面‌：从草图沿指定方向拉伸、绕轴旋转或沿路径扫描生成曲面‌‌

‌放样曲面‌：在多个截面轮廓之间生成过渡曲面，常用于渐变形状（如把手、流线型部件）‌‌

‌缝合曲面‌：将多个相邻曲面合并为一个连续曲面体，便于后续加厚或编辑‌‌


‌曲面延伸 / 修剪‌：延长或裁剪现有曲面边界，用于连接或清理几何‌‌

‌曲面切除‌：使用曲面或基准面作为工具，从实体中切除材料‌‌

‌平展曲面‌：将可展曲面（如钣金）展开为平面，用于制造模板‌‌

‌曲面推进变形‌：用工具曲面推压目标曲面，实现自由形变（如汽车仪表板）‌‌

‌从网格创建曲面‌：将 STL、OBJ 等网格文件转换为可编辑曲面‌‌


‌典型工作流程‌

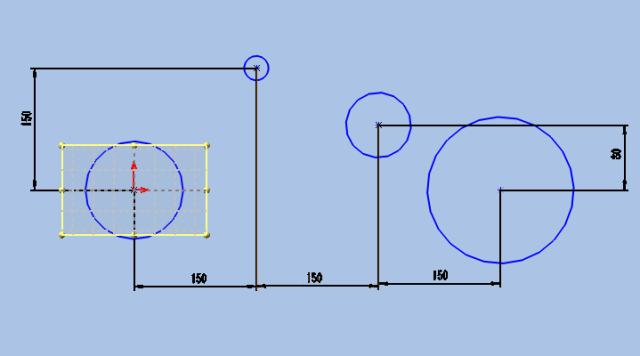

‌创建草图轮廓‌：在基准面上绘制截面或路径。

‌生成基础曲面‌：使用拉伸、旋转、扫描等命令生成初始曲面。

‌添加引导线或边界‌：控制曲面形状（如放样、边界曲面）。

‌缝合与加厚‌：将多个曲面缝合后加厚，形成实体‌‌

‌后处理‌：使用切除、延伸、平展等功能优化模型。

‌实用技巧‌

‌优先用实体建模‌：若模型结构规则，建议优先使用实体命令（如拉伸、圆角），更易修改且性能更好‌‌


‌曲面加厚生成实体‌：完成缝合曲面后，使用“插入 > 曲面 > 加厚”可快速转为实体‌‌

‌CAM 中直接编辑曲面‌：在 SOLIDWORKS CAM R2026x 中，可在加工流程中直接延伸或修剪曲面，无需返回 CAD 模型‌‌

‌学习资源推荐‌

官方帮助文档：SOLIDWORKS 曲面帮助

视频教程：曲面放样、拉伸、缝合教程 ‌‌

案例实战：曲面铸模案例研究 ‌‌

如需具体操作某类曲面（如“心形”模型），可参考：用 SOLIDWORKS 画“心”型模型 ‌‌
