solidworks曲面缝合

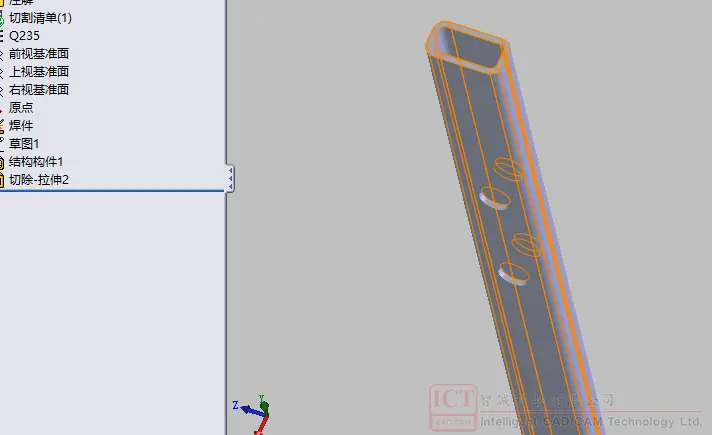

在 SolidWorks 中，‌曲面缝合‌（Knit Surface）是将多个相邻曲面或面合并为一个连续曲面的重要功能，广泛用于复杂曲面建模、模具设计、产品外观设计等场景。

‌核心作用‌

‌合并多个曲面‌为单一曲面实体。

若缝合后的曲面构成‌闭合体积‌，可选择“创建实体”选项，直接生成实体模型。

支持设置‌缝合公差‌，自动处理微小间隙或重叠。

适用于后续操作如‌抽壳、加厚、替换面、模具分型‌等。

‌操作步骤‌

‌准备曲面‌：确保待缝合的曲面‌边线相邻、不重叠‌，且整体形成闭合或可闭合结构。

‌启动命令‌：

点击 ‌曲面工具栏‌ → “缝合曲面”；

或通过菜单：‌插入 > 曲面 > 缝合曲面‌。

‌设置参数‌（在 PropertyManager 中）：


‌选择曲面/面‌：框选或逐个选择要缝合的曲面。

‌缝合公差‌：默认通常足够，若存在明显间隙可适当增大（如 0.1mm）。

‌创建实体‌：仅当曲面闭合时可用，勾选后直接生成实体。

‌缝隙控制‌：用于检查并修复未缝合的边线对。

‌确认完成‌：点击 ‌✓‌，缝合结果将在 FeatureManager 树中显示为 <缝合曲面1>。

‌常见问题与技巧‌

‌缝合失败？‌

原因多为曲面间存在‌大间隙、干涉或法向不一致‌。可使用：

‌检查工具‌（评估 > 检查）诊断问题；

‌填充曲面‌或‌替换面‌修补缺失区域 ‌‌

‌想转实体但无法勾选“创建实体”？‌


说明曲面‌未闭合‌，需用 ‌填充曲面‌ 或 ‌平面区域‌ 补齐开口 ‌‌

‌复杂模型建议分步缝合‌，先局部合并，再整体缝合，提高成功率 ‌‌

‌典型应用场景‌

汽车/手机外壳等‌自由曲面造型‌；

从 STL 或 IGES 导入的‌网格模型转为可编辑曲面‌；

‌模具设计‌中型芯、型腔的曲面重组 ‌‌

如需视频演示，可参考以下教学资源：

SolidWorks 缝合曲面基础操作（B站） ‌‌

SolidWorks 官方帮助文档 - 缝合曲面 ‌‌
