solidworks合并曲面

阅读数 4

在 SolidWorks 中，‌合并曲面‌主要通过 ‌“缝合曲面”（Knit Surface）‌ 功能实现。该工具可将多个相邻或接近的曲面组合成一个单一曲面实体，甚至可直接生成实体（前提是曲面构成封闭体积）。

‌核心操作步骤‌

‌打开缝合曲面命令‌

点击 ‌曲面工具栏‌ 上的 ‌“缝合曲面”‌ 按钮，或

选择菜单栏：‌插入 > 曲面 > 缝合曲面‌ ‌‌

‌选择要缝合的曲面‌

在图形区域或 FeatureManager 设计树中，‌选择所有需要合并的曲面或曲面实体‌ ‌‌

‌设置缝合参数（关键）‌

‌缝合公差‌：默认通常为 0.0025–0.1 mm；若曲面间存在微小间隙，可适当调大（如 0.08 mm）以实现缝合 ‌‌

‌缝隙控制‌：勾选后可查看并管理超出公差的间隙，支持调整范围或手动缝合 ‌‌

‌选择输出类型‌

‌创建实体‌：若曲面已形成‌封闭体积‌，勾选此项可直接生成实体 ‌‌

‌合并实体‌：将缝合后的结果视为单一曲面实体（即使原为多个）‌‌

‌确认完成‌

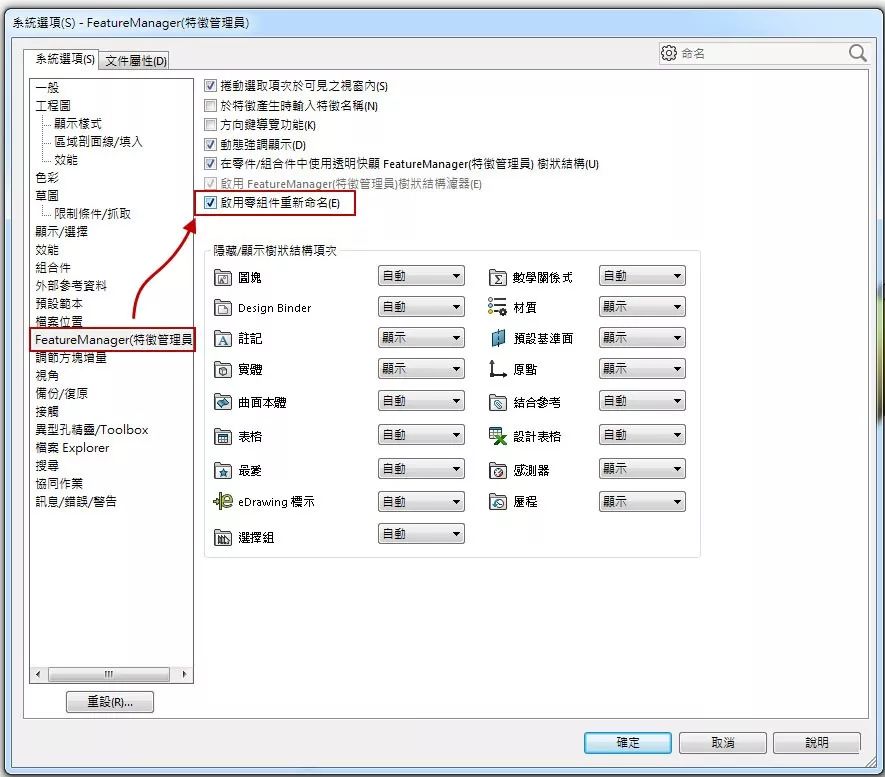

点击 ‌确定‌，成功后 FeatureManager 中将显示一个名为“曲面缝合”的新特征 ‌‌

‌注意事项‌

曲面‌必须相邻或间隙在缝合公差内‌，否则无法缝合 ‌‌

若缝合失败，检查是否有‌未闭合区域‌或‌边线不匹配‌，可使用 ‌“填充曲面”‌ 或 ‌“延伸曲面”‌ 预处理 ‌‌

缝合后曲面外观不变，但结构上已合并为单一实体，便于后续操作（如抽壳、加厚等）‌‌

‌补充说明‌

若目标是‌合并实体而非曲面‌，应使用 ‌插入 > 特征 > 组合‌ ‌‌

对于复杂曲面（如自由曲面），建议先用 ‌样条曲线‌ 或 ‌边界曲面‌ 确保几何连续性 ‌‌

如需视频演示，可参考以下资源：

精通 SOLIDWORKS 曲面设计：实战案例教学 ‌‌

掌握这几步，轻松搞定 SolidWorks 缝合曲面运用 ‌‌
