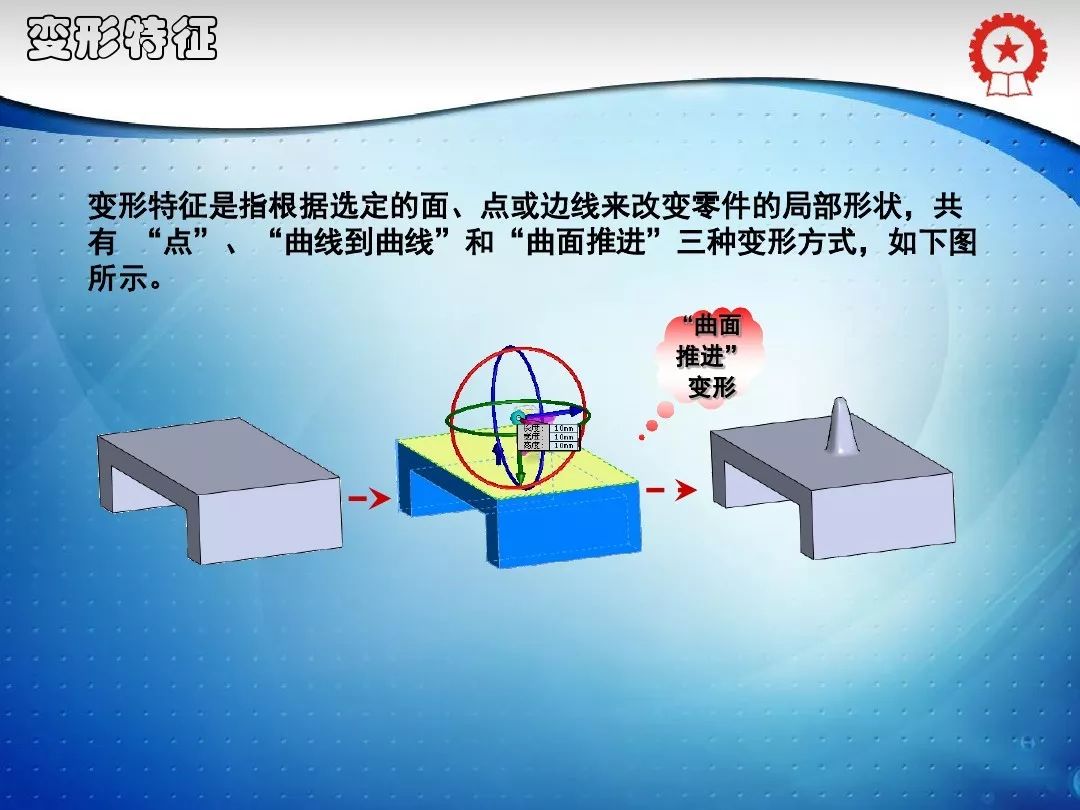

solidworks曲面实体

在 SolidWorks 中，“曲面实体”通常指通过‌曲面建模工具‌创建的几何体，最终可转换为‌实体‌用于后续加工、仿真或制造。以下是关键操作方法和注意事项：

‌曲面转实体的常用方法‌

‌加厚（Thicken）‌

适用于单个或多个相邻曲面。

路径：插入 > 凸台/基体 > 加厚

选择曲面 → 输入厚度 → 勾选 ‌“从闭合的体积生成实体”‌（需确保曲面完全封闭）‌‌

‌缝合曲面（Knit Surface）‌

用于将多个曲面缝合为一个封闭体，再生成实体。

路径：插入 > 曲面 > 缝合曲面

选择所有相邻曲面 → 勾选 ‌“创建实体”‌ 和 ‌“合并实体”‌（如有重叠几何）‌‌


‌边界曲面 / 修剪曲面直接创建实体‌

在创建边界曲面或修剪曲面时，可直接勾选 ‌“创建实体”‌ 选项，无需后续操作‌‌

‌注意事项‌

曲面必须‌完全封闭‌才能生成实体，否则“创建实体”选项不可用‌‌


若曲面存在缝隙，可通过 ‌“缝隙控制”‌ 调整缝合公差来闭合微小间隙‌‌

建议优先使用‌实体建模‌（如拉伸、旋转、扫描）而非曲面建模，除非模型结构复杂（如自由曲面）‌‌

‌典型应用场景‌

设计具有复杂曲面的产品（如把手、外壳、流道）‌‌

通过曲面切除实体材料（使用“曲面切除”工具）‌‌

将多个实体合并为单一实体（使用“组合”特征）‌‌
