solidworks曲面建模实体

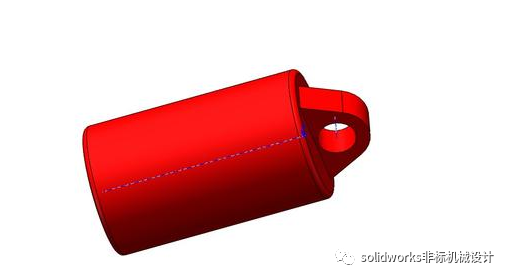

SolidWorks 中的‌曲面实体‌是指零厚度的几何体，常用于构建复杂外形，可通过缝合或加厚转换为有体积的实体，官方帮助文档提供了详细概念说明（help.solidworks.com/2026/Chinese-simplified/SolidWorks/sldworks/c_Surface_Bodies_Concept.htm）。‌‌‌

曲面实体与普通实体的区别

‌体积与厚度‌：曲面实体是‌零厚度‌的片体，没有质量和体积；普通实体是有体积的块体，具有质量属性 。

‌边线颜色‌：在图形区域中，曲面实体的边线通常显示为‌蓝色‌，而普通实体的边线显示为‌黑色‌，这是最直观的视觉区分方法 。

‌设计树显示‌：在 FeatureManager 设计树中，曲面实体存放在"‌曲面实体‌"文件夹下，普通实体存放在"‌实体‌"文件夹下，可直观查看当前零件包含的对象类型 。

‌草图要求‌：创建曲面时草图可以是‌开放曲线‌，而创建实体特征（如拉伸凸台）通常要求草图是‌封闭曲线‌ 。‌‌‌

曲面转实体的常用方法


‌缝合曲面生成实体‌：

当多个曲面实体组合形成一个‌完全闭合的体积‌时，使用“缝合曲面”命令。

在属性管理器中勾选"‌创建实体‌"选项，即可将闭合的曲面组转换为单一实体 。

若曲面间存在微小间隙，可调整缝合公差 within 公差范围内进行缝合 。‌‌‌

‌加厚曲面生成实体‌：

对于未闭合的曲面，可使用“加厚”命令赋予其厚度。

选择曲面后指定‌厚度数值‌和‌加厚方向‌（向内、向外或两侧），即可生成实体特征 。


此方法常用于创建薄壁零件或壳体结构 。‌‌‌

‌边界或修剪曲面转换‌：

在使用“边界曲面”或“修剪曲面”特征时，若曲面能创建闭合包络体，可直接在选项中勾选"‌创建实体‌" 。‌‌‌

曲面建模与编辑操作

‌创建曲面‌：

使用拉伸、旋转、放样、扫描等工具的‌曲面版本‌（如拉伸曲面、旋转曲面）来生成初始曲面实体 。

对于复杂有机形态，可利用‌放样曲面‌连接多个不同形状的截面轮廓，或使用‌边界曲面‌进行双向控制 。‌‌‌


‌编辑与修补‌：

‌剪裁曲面‌：利用草图或其他曲面作为工具，切除多余部分，保留所需形状 。

‌填充曲面‌：自动拟合边界边线，用于修补模型上的孔洞或不规则开口区域 。

‌等距曲面‌：将现有曲面按指定距离复制，常用于创建平行曲面或辅助建模 。‌‌‌

‌验证与检查‌：

在转换为实体前，需验证曲面间‌无间隙、无自交‌，并统一法向，确保缝合成功 。

若缝合后出现红色高亮边线，说明存在间隙，需返回调整曲面边界或公差 。‌‌‌
