solidworks文档替换方法

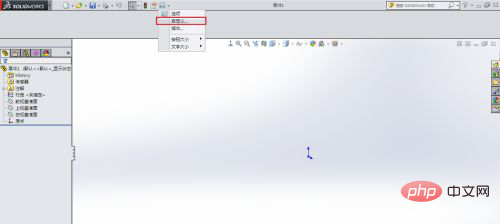

在 SolidWorks 中，‌文档替换方法‌根据替换对象（如零件、装配体、工程图、图框、模板等）不同，操作方式有所区别。以下是常见场景的官方推荐方法：

‌1. 替换装配体中的零部件‌

适用于用新零件替换装配体中的现有零件（保持配合关系）：

在 ‌FeatureManager 设计树‌ 中右键点击要替换的零部件。

选择 ‌【替换零部件】‌（若未显示，可点击菜单底部的 “∨” 展开完整菜单）。

在弹出的 PropertyManager 中：

点击 ‌【浏览】‌ 选择新零件文件。

可勾选 ‌【所有实例】‌ 替换全部相同零部件。

建议勾选 ‌【重新附加配合】‌ 以保留原有配合关系。

点击 ‌【确定】‌ 完成替换 ‌‌

⚠️ 注意：新零件应与原零件在拓扑结构上相似，以确保配合能正确继承 ‌‌

‌2. 替换工程图中的模型（视图参考）‌

用于将工程图视图的参考模型从一个零件/装配体切换为另一个：

打开工程图。

点击 ‌【工具】>【替换模型】‌，或点击 ‌【工程图】工具栏‌ 中的 ‌【替换模型】‌ 按钮 ‌‌

在 PropertyManager 中：

选择要替换的 ‌工程图视图‌。

点击 ‌【浏览】‌ 选择新的零件或装配体文件。

若视图引用的是多实例零部件，点击 ‌【选择实例】‌ 指定具体位置 ‌‌

点击 ‌【确定】‌ 完成替换 ‌‌

‌3. 替换工程图图框（图纸格式）‌


适用于统一公司图框或更换客户图纸格式：

在工程图空白处 ‌右键‌，选择 ‌【属性】‌。

在 ‌【图纸属性】‌ 对话框中：

查看 ‌【图纸格式】‌ 下拉列表，如有所需格式可直接选择。

若无，点击 ‌【浏览】‌，定位到目标 .slddrt 文件。

点击 ‌【应用更改】‌ 即可更新图框 ‌‌

💡 建议在 ‌【系统选项】>【文件位置】‌ 中添加常用图纸格式路径，避免重复浏览 ‌‌

‌4. 替换整个工程图（如检查项目中的图纸）‌

适用于更新修订版工程图：

在 ‌SWInspection 项目‌ 中，点击 ‌【替换工程图】‌（位于文档功能区）‌‌


选择修订后的 .slddrw 文件。

选择是否 ‌比较差异‌：

‌是‌：对比后需手动确认替换。

‌否‌：直接替换 ‌‌

‌5. 批量重命名/替换多个文档（含引用更新）‌

适用于移动、重命名或替换多个文件并自动更新引用：

在 ‌Windows 文件资源管理器‌ 中右键 SolidWorks 文件。

选择 ‌【SolidWorks】>【SolidWorks 文件实用程序】‌（Windows 11 需先点 ‌【显示更多选项】‌）‌‌

在对话框中：

输入 ‌新名称‌ 或点击 ‌【浏览】‌ 选择替换文件。

勾选 ‌【更新所使用之处】‌ 自动查找并更新所有引用文档。

可指定 ‌文件位置‌ 以限定搜索范围 ‌‌

‌6. 替换零件模板（不重建模型）‌

若已建零件使用了错误模板，可保留特征导入新模板：

新建一个 ‌正确模板的零件文件‌（*.prt）。

在新零件中，点击 ‌【插入】>【零件】‌。

浏览并选择原零件文件，点击 ‌【打开】‌。

勾选 ‌【断开与原有零件的连接】‌ ‌‌

点击 ‌【确定】‌，原特征将保留但归属新模板 ‌‌

如需进一步操作指导，可参考官方帮助文档：

SOLIDWORKS 2025 帮助 - 重命名/替换文档
