solidworks替换图纸模板

在 SolidWorks 中替换已有工程图的图纸模板（即图纸格式），主要通过 ‌替换图纸格式文件（*.slddrt）‌ 实现。以下是具体操作步骤和关键要点：

‌替换单个工程图图纸格式的操作步骤‌

‌打开目标工程图‌

在 SolidWorks 中打开需要替换模板的 .slddrw 工程图文件。

‌进入图纸属性‌

在图形区域的‌空白处右键单击‌，选择 ‌“属性”‌。

‌取消“只显示标准格式”‌

在弹出的 ‌“图纸属性”‌ 对话框中，取消勾选 ‌“只显示标准格式”‌，以便显示自定义模板。


‌浏览并选择新图纸格式‌

点击 ‌“浏览”‌ 按钮。

找到并选择已保存的图纸格式文件（扩展名为 ‌.slddrt‌）。

点击 ‌“打开”‌ → ‌“应用”‌ → ‌“确定”‌。

此操作会保留原有视图、尺寸和注释，仅替换图框、标题栏等图纸格式内容 ‌‌

‌批量替换多个工程图图纸格式的方法‌

若需一次性替换多个图纸，可使用以下两种方式：


‌方法一：使用 SolidWorks 自带功能（适用于少量图纸）‌

在 ‌FeatureManager 设计树‌ 中按住 Ctrl 多选多个图纸，右键 → ‌“属性”‌，按上述步骤统一设置图纸格式 ‌‌

‌方法二：使用插件或工具（适用于大量图纸）‌

‌SolidWorks Design Checker‌：通过创建检查标准，关联图纸格式后批量应用 ‌‌

‌第三方工具如 SolidKits‌：支持批量导入图纸并自动替换模板，效率更高 ‌‌


‌注意事项‌

‌图纸格式文件（*.slddrt）‌ 是独立于工程图模板（*.drwdot）的外部文件，可单独调用和替换 ‌‌

替换后若视图位置偏移，需手动调整以匹配新图框布局 ‌‌

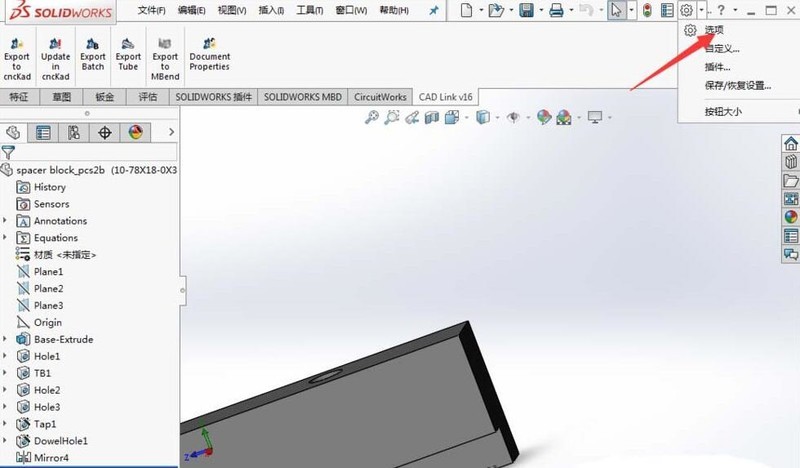

建议将常用图纸格式路径添加到 ‌系统选项 → 文件位置 → 图纸格式‌，避免每次手动浏览 ‌‌

如需获取标准或自定义图纸格式模板，可参考以下资源：

SolidWorks 官方帮助文档 - 图纸格式/大小

技成培训网 - 工程图模板替换教程
