solidworks绘制草图的工具

在 ‌SolidWorks‌ 中绘制草图，主要通过 ‌“草图”工具栏‌ 或 ‌“草图”选项卡‌ 提供的工具实现。这些工具用于创建二维轮廓，作为后续三维特征（如拉伸、旋转等）的基础。

常用草图绘制工具

‌直线‌：用于绘制任意角度或指定方向（水平、竖直、角度）的直线段。

‌中心线‌：常用于对称结构，默认作为构造线使用。

‌中点线‌：以起点为中心对称延伸的直线，适用于对称草图。

‌矩形‌：

边角矩形

中心矩形

3点边角矩形

3点中心矩形

平行四边形

‌圆‌：


中心/半径圆

三点圆

‌圆弧‌：

圆心/起点/终点圆弧

切线弧（与现有直线相切）

三点圆弧

‌直槽口‌（键槽）：用于绘制轴类零件上的键槽轮廓。

‌点‌：用于标记参考位置，不影响几何体形状。

‌样条曲线‌：用于绘制自由曲线，支持 B 样条和样式样条。

‌多边形‌：可指定边数绘制正多边形。

草图操作工具（非绘制，但用于编辑）

‌圆角‌：在两条直线或曲线交角处添加过渡圆弧。


‌倒角‌：在边角处创建斜面。

‌剪裁实体‌：删除草图中多余部分。

‌延伸实体‌：延长草图线段至与其他实体相交。

‌等距实体‌：按指定距离复制草图轮廓。

‌镜向实体‌：沿指定轴线镜像草图元素。

‌阵列‌：线性或圆周复制草图实体。

‌转换实体引用‌：将模型边线投影到当前草图中。

快速访问方式

‌通过工具栏‌：

默认情况下，“草图”工具栏位于界面顶部或右侧。

若未显示，可在任意工具栏区域右键 → 勾选 ‌“草图”‌ 即可调出 ‌‌

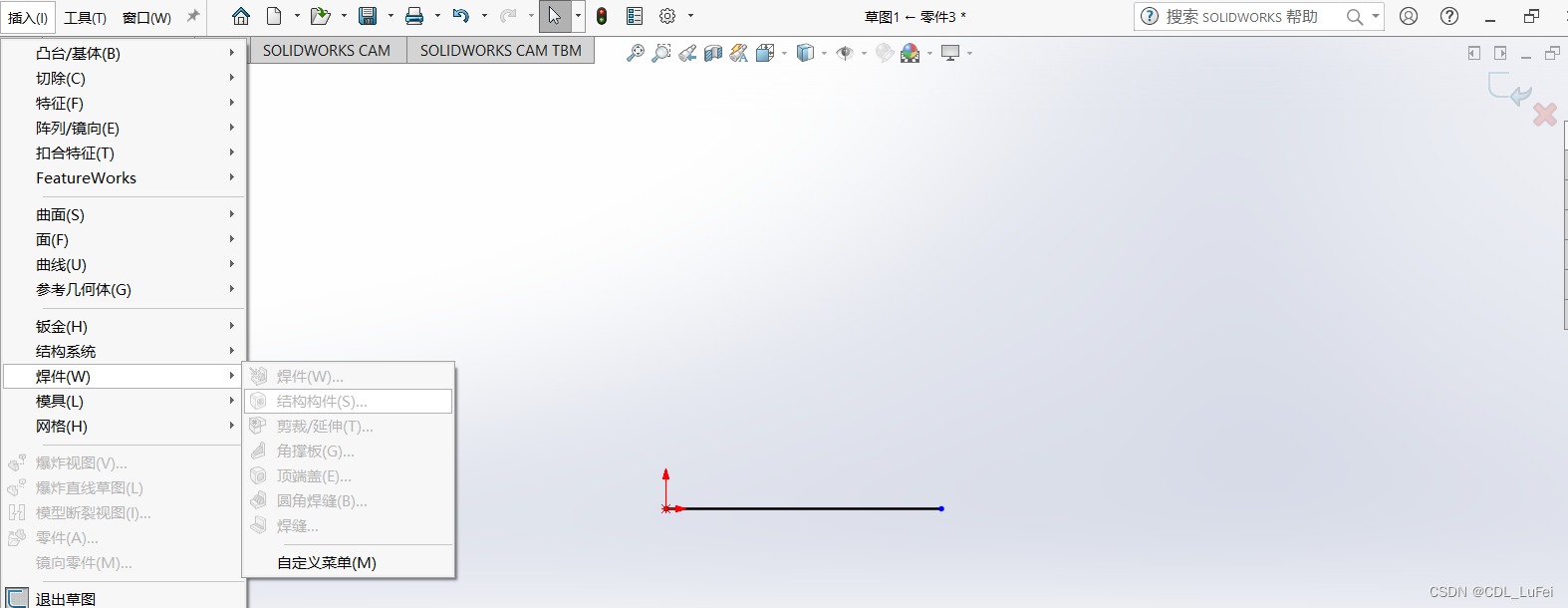

‌通过菜单命令‌：

点击顶部菜单栏 ‌“工具” → “草图绘制实体”‌ → 选择所需工具 ‌‌

‌通过草图选项卡‌：

进入草图环境后，顶部功能区会显示 ‌“草图”选项卡‌，包含所有常用工具 ‌‌

补充说明

所有草图工具绘制的实体默认为‌蓝色（欠定义）‌，需添加‌尺寸‌和‌几何关系‌（如水平、垂直、相切等）使其变为‌黑色（完全定义）‌，确保设计意图明确 ‌‌

草图必须‌闭合‌才能用于拉伸、切除等特征操作（除非是开放轮廓用于扫描或放样）‌‌

如需官方详细操作指引，可参考：SolidWorks 草图绘制帮助文档 ‌‌
