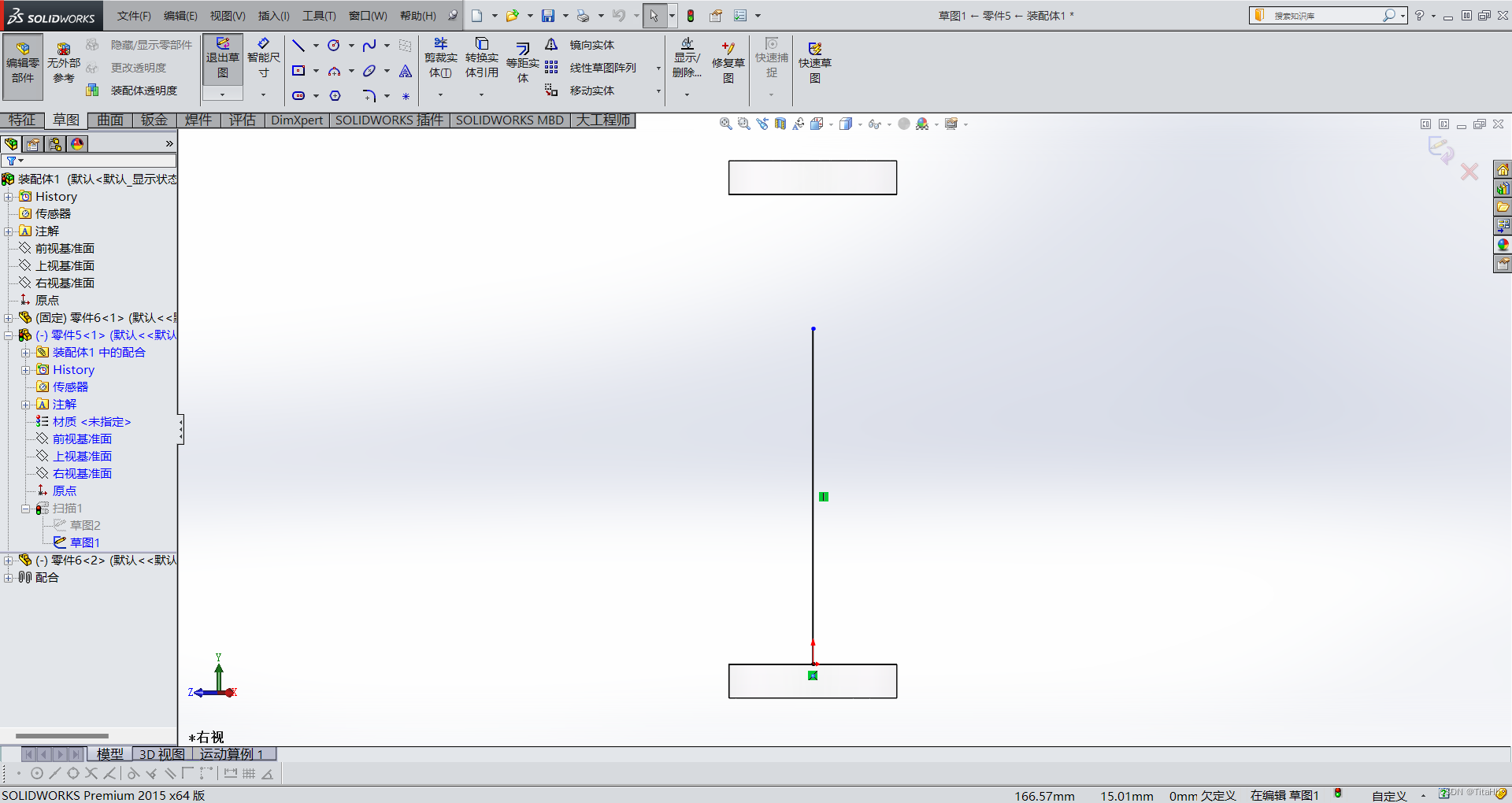

solidworks草图工具栏

SolidWorks 草图工具栏是用于创建和编辑 2D 草图的核心界面组件，包含绘制、修改、约束、尺寸标注等常用功能。根据最新官方资料（2025–2026 版本），其主要功能如下：

‌草图工具栏核心功能‌

‌基本绘图工具‌

线段、中心线、直线、样条曲线、椭圆、多边形、圆、圆弧等

支持 ‌3点圆弧‌、‌三点圆角‌、‌直槽口‌、‌中心点圆弧槽口‌ 等专用工具

‌草图修改工具‌

‌移动实体‌：平移整个草图几何体

‌旋转实体‌：绕指定点旋转草图元素

‌缩放实体‌：按比例缩放草图

‌镜向实体‌：创建对称副本

‌动态镜向‌：实时镜像新绘制的草图实体


‌延伸/剪裁实体‌：调整草图线段长度以与其他实体相交

‌高级草图工具‌

‌转换实体引用‌：将模型边线转换为草图曲线

‌等距实体‌：创建与原实体保持固定距离的副本

‌偏移曲线‌：在曲面上生成偏移轮廓

‌交叉曲线‌：生成两个曲面的交线作为草图

‌草图图片‌：插入参考图像并调整比例

‌触控/墨迹输入支持（适用于触控设备）‌

‌草图墨迹工具栏‌允许使用触控笔或手指绘制自由手稿，并自动识别为标准草图实体（如直线、圆、矩形等）

提供 ‌“强劲修改”‌ 功能，通过笔势快速添加圆角、倒角、延伸等操作

‌快速访问入口‌


可通过 ‌“草图”选项卡‌ 或 ‌右键菜单 → “草图工具栏”‌ 启用

支持自定义拖拽常用工具（如“测量”、“快速尺寸”）到工具栏提升效率 ‌‌

‌如何自定义草图工具栏‌

右键任意工具栏空白处 → 选择 ‌“自定义”‌

在 ‌“命令”‌ 选项卡中，从左侧类别选择 ‌“草图”‌

将所需工具（如“面部曲线”、“线段”、“测量”）拖拽至工具栏目标位置

点击 ‌“确定”‌ 保存布局 ‌‌

‌官方文档参考‌

SolidWorks 2026 草图工具栏帮助 ‌‌

草图墨迹工具栏使用指南 ‌‌

💡 ‌提示‌：若工具栏显示不全，可按快捷键 ‌Ctrl + 1‌ 快速切换草图环境，或通过顶部菜单栏 ‌“视图 → 工具栏 → 草图”‌ 勾选启用。
