Proe/Creo trajpar函数应用实战

接下来介绍trajpar函数的使用方法。以下图为例。

方法：

1.新建一个文件。

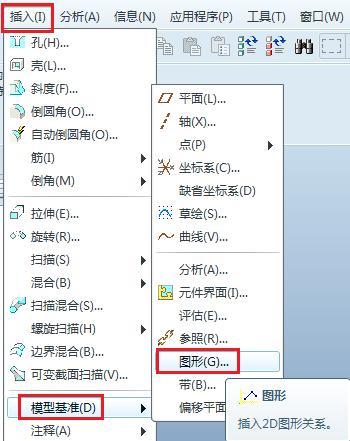

2.点击【插入】-【模型基准】-【图形】，如下图。

3.在消息栏给图形命名，这里我们命名为：G_1.

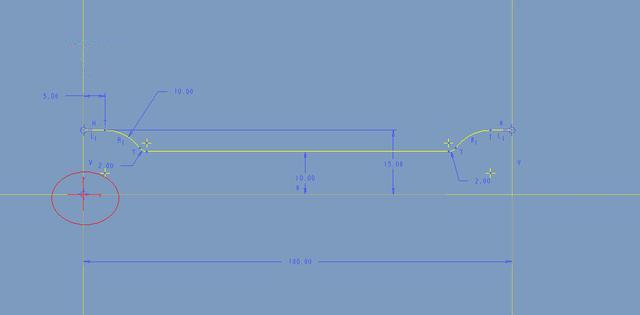

4.此时我们进入草绘模式,点击【草绘】-【坐标系】放置坐标系，这个坐标系代表起始点，绘制完成后，点击勾号。

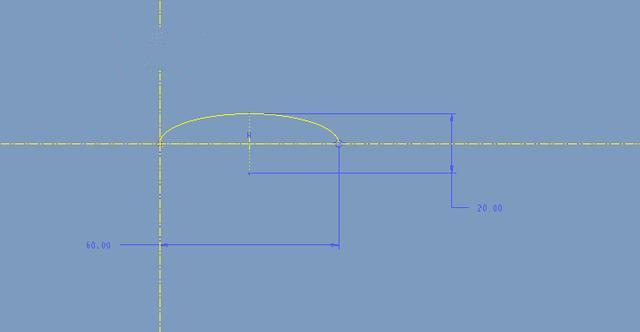

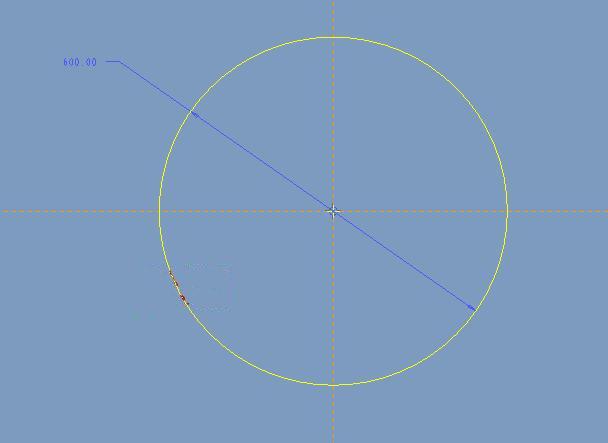

5.点击草绘，选择FRONT平面作为草绘平面，绘制如下截面。

点击勾号退出。

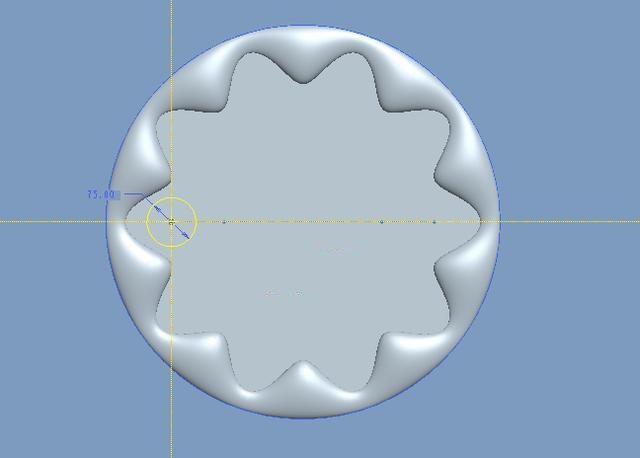

6.点击【插入】-【可变截面扫描】，选择【曲面】，选择上一步创建的草绘圆作为轨迹，点击【草绘】按钮，进入草绘环境绘制如下截面。

点击【工具】-【关系】，添加如下关系：

sd8=20+10*sin(360*10*trajpar)

sd10=60+30*sin(360*10*trajpar)

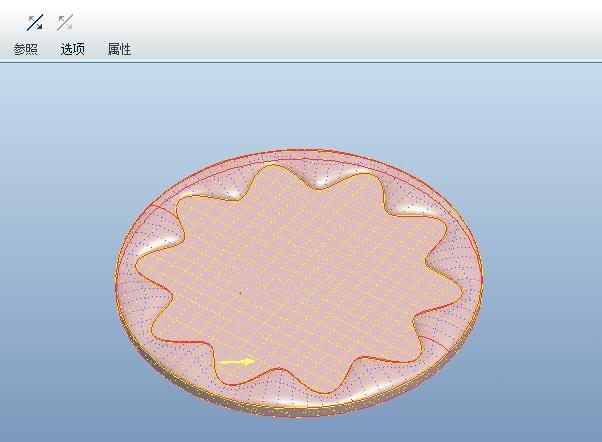

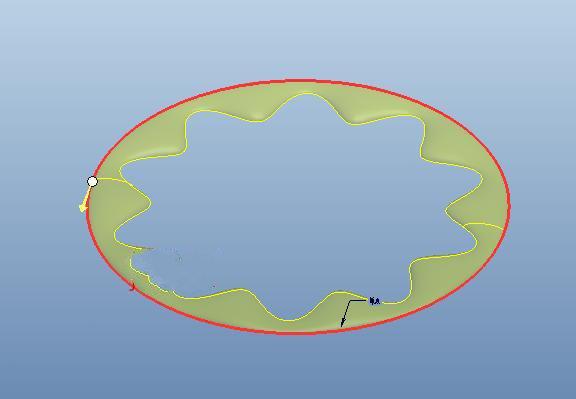

点击确定，退出草绘环境。此时可以看到如下的预览。

点击控制面板上的勾号，确定。

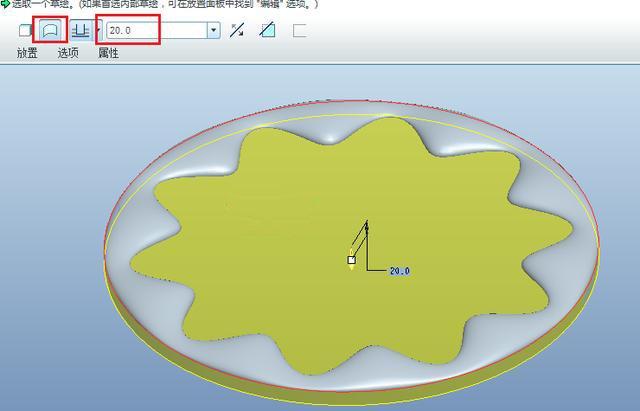

7.点击拉伸，选择FRONT平面作为草绘平面，绘制如下截面：

选择拉伸为曲面，拉伸高度为20.

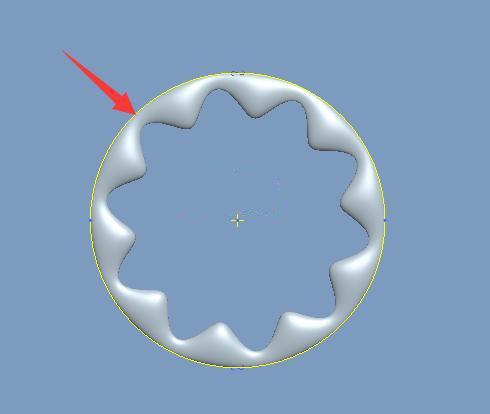

8.将拉伸的曲面和可变截面扫描的曲面进行合并。

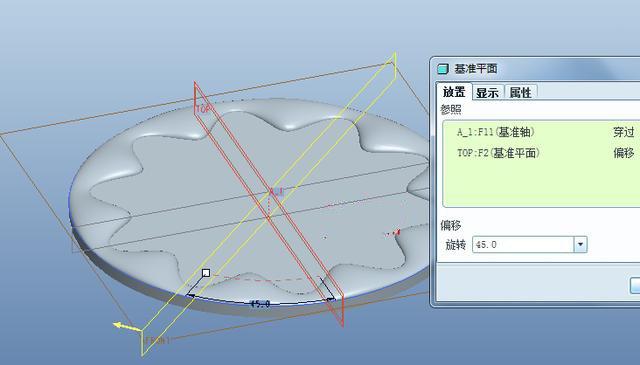

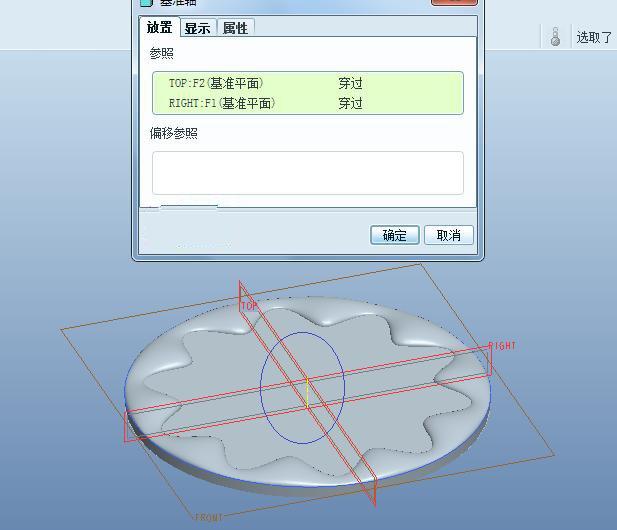

9.创建一个基准轴和基准平面。

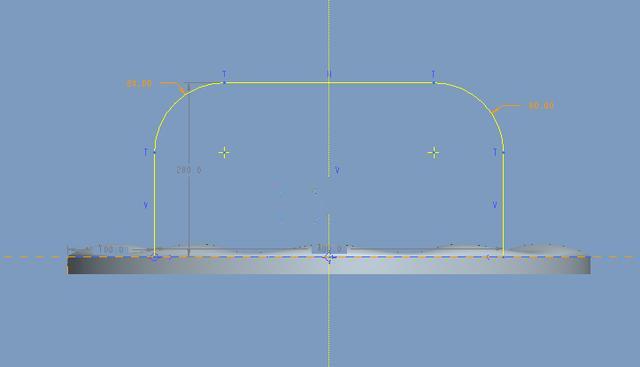

10.在新建的DTM1平面上创建如下草绘。

11.点击【插入】-【可变截面扫描】，选择【曲面】，选择上一步创建的草绘圆作为轨迹。点击【草绘】按钮，进入草绘环境绘制如下截面。

点击【工具】-【关系】，添加如下关系：

sd4=5*evalgraph("G_1",100*trajpar)

G_1是前面创建的草绘，sd4是第11步的直径值，意思是sd4的值跟随G_1变化。

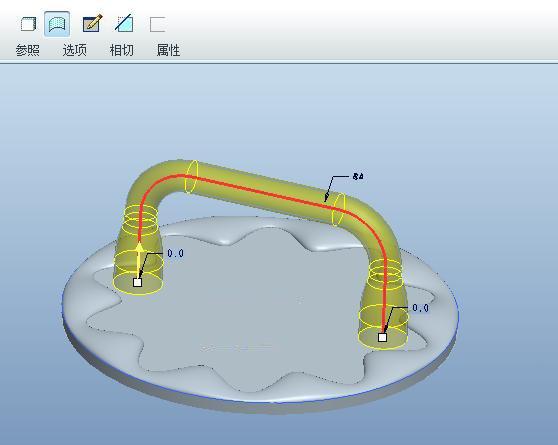

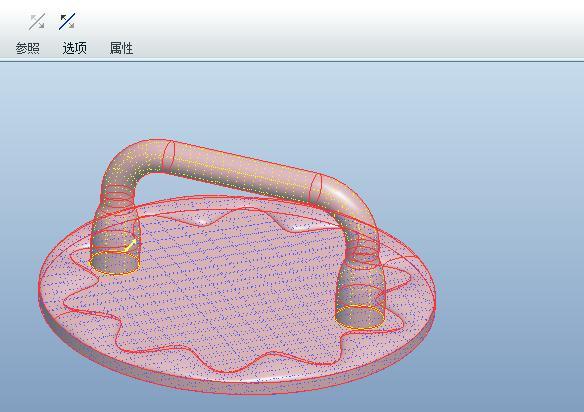

退出草绘之后，预览如下:

点击勾号完成。

12.将所有的曲面进行合并。

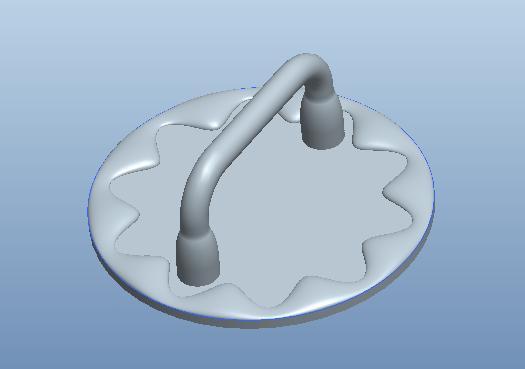

13.实体化完成。
