利用Ansys Lumerical STACK求解器优化OLED

01 说明

此示例将使用 STACK 求解器来计算有机发光二极管(OLED)的提取效率和与角度相关的色偏。并在案例最后,将 Lumerical 优化后的结构光型输出用于 Ansys SPEOS,让设计人员可以在其中直接体验纳米级设计选择如何影响人类感知。

https://r.sinaimg.cn/large/article/44362c6a4d05bc449cf1d8eac3a43406


02 综述

https://r.sinaimg.cn/large/article/cbedb417b28d66ca58a74c51ad8063b7


首先在 STACK 求解器中搭建模型与参考文献比较,对萃取效率与色偏讨论。接着以一组优化的 RGB 像素发光特性为例,示范输出给 SPEOS 的光源档案。

步骤1:使用 STACK 重新创建测试微腔结果

在这一步中,我们模拟了来自文献中结构: 器件1~3阳极使用 ITO,器件4~6则使用铝,分别代表弱与强共振腔效应的器件,编号由小到大的器件分别对应电子传输层(ETL)厚度为[40,60,80]纳米。

下图为从 STACK 求解器与相关脚本 stackpurcell 函数得出的结果,是6个不同器件的辐射功率密度与波长、角度的关系。图中可看出强微腔效应的器件, 峰值发射波长发生了显着变化,且随着角度的增加峰向更短的波长弯曲,即所谓的蓝移,是强微腔中与角度相关的色偏主要原因。而弱微腔效应的器件峰值发射波长都为520纳米,整个带宽相对宽,如用于显示器应用代表色彩纯度差。而器件1~4,辐射功率密度在大角度下降很快,如在显示器应用代表视角小。器件5与6虽然解决了视角问题,但波长明显随着角度变化,会引发明显色偏。这些器件的差异证明了颜色纯度和颜色失真之间的权衡。

https://r.sinaimg.cn/large/article/313f9fffbe9c3aad459850b9f8df4bf0

https://r.sinaimg.cn/large/article/31c8b5ee640a5417f4ff45784ebabcfd

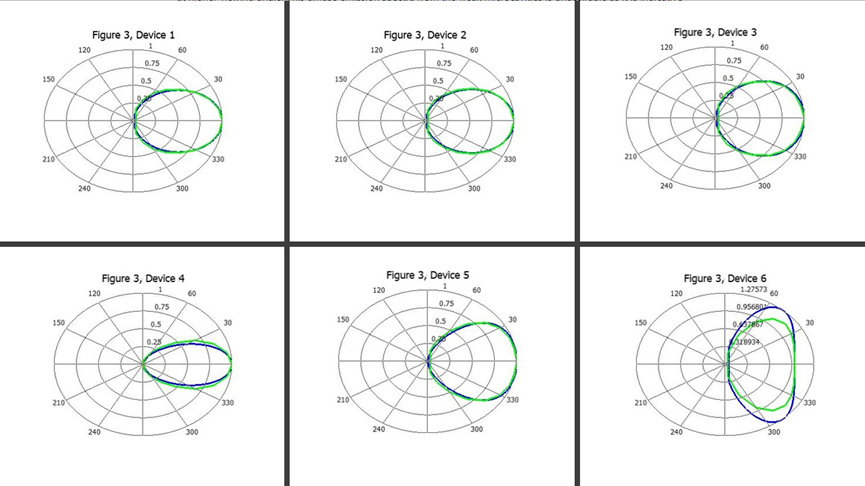

下图表示器件在极坐标下的归一化场型,蓝色曲线是 STACK 求解器的结果,与文献的绿色曲线相当一致。也可从器件4-6中观察到微腔效应如何影响视角范围。

https://r.sinaimg.cn/large/article/a501b744eb3124cfa075078fee1efb88

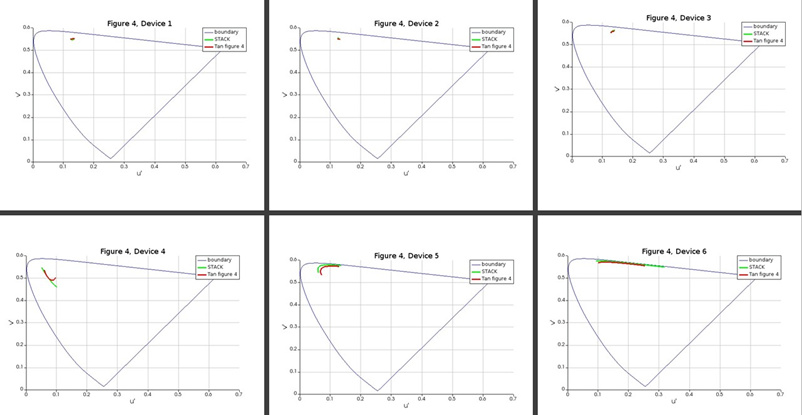

接下来从 STACK 求解器相关函数 stackdipole 计算 X、Y、Z 三色值并转换为 u’ 和 v’ 以与论文直接比较。下图显示三色值随角度变化的轨迹。可看出弱微腔器件色偏范围很小,位置离色度图边界较远。而强微腔器件随角度变化轨迹长,但位置离色度图边界近。

https://r.sinaimg.cn/large/article/2eb948dd3e056243133493f6e150abe9


颜色坐标对发光层的亮度光谱以及材料特性非常敏感,微小的材料差异就能导致较大的结果差异,因此正确的材料信息是必须的。

步骤2:计算优化的 RGB 结果

此步骤绘制了优化后的 RGB 像素的发射特性。案例展示了如何最小化每个像素颜色的角度依赖性,并讨论和演示如何将这些 STACK 结果导出到 SPEOS。

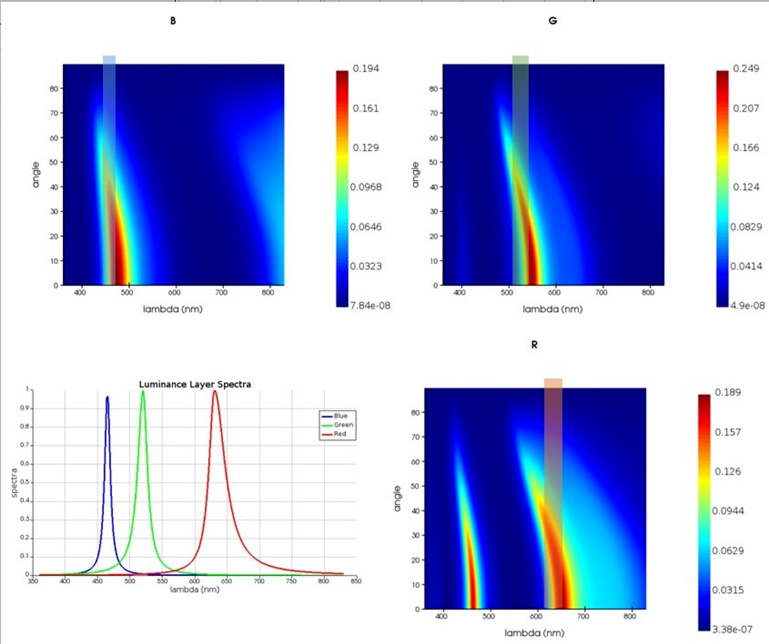

下图绘制了 RGB 像素发光层频谱范围,与器件的辐射功率密度与波长、角度关系图。两者重叠部分即是最后的发光频谱。请注意,即使红色腔确实在蓝色中有二次发射,但因与 EL 发射光谱不重叠;因此该像素不会发出蓝光。

https://r.sinaimg.cn/large/article/273a84111e1341e9a135d84e97ed8377

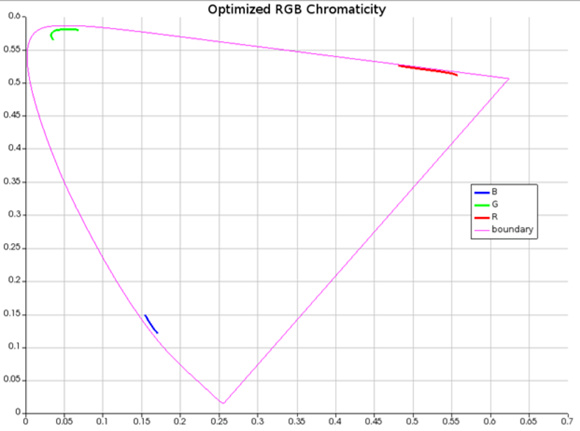

再次从 stackdipole 算出 X、Y、Z 颜色坐标,并转换为 u’ 和 v’ 坐标。绘制在下面的色度图中。

https://r.sinaimg.cn/large/article/0d9aa3bea6ef98ff158bbed53a2ff1d5


显示器其他颜色将通过混合 RGB 产生,并且由这些点定义的区域(称为色域)将提供可以由该显示器表示的可能颜色空间。我们可以看到纯 RGB 像素色坐标与校正的与色度图边界相邻,表示这些像素提供出色的色纯度,让该显示设备的色域可几乎覆盖人类可感知的所有颜色。

在 u’ 和 v’ 的图中,我们可以看到存在一些不可避免的颜色偏移。但与我们上一步分析的测试设备相比,优化后的设备表现较佳。

https://r.sinaimg.cn/large/article/496903eb68613e78f56c7d7515baac3c


接下来我们将结果生成RGB的 *.xmp 文件并导出到 SPEOS, 这是通过预先编写的函数完成的。请注意,绿色像素的峰值发射不是垂直入射。这是由于腔谐振的theta=0与发射光谱峰的没有对准导致。

https://r.sinaimg.cn/large/article/994b0d8c541d054aafc447735f459573


最后我们假设 100x100um 像素,电流密度为 1 A/m 2 ,相当于每个子像素 10 nA 的电流。每个子像素的发射功率可以稍后在 SPEOS 中进行调整。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
