ANSYS中的宏命令应用性很强，可以快速实现建模等特定功能。本文主要介绍宏文件的基本使用方式。

宏文件

一、宏的搜索路径

1、…/ansys_inc/v182/ansys/apdl查找

2、环境变量

3、/PSEARCH命令（Macro>Macro Search Path）制定的宏文件储存路径

4、当前工作目录

二、创建宏文件

1、直接创建宏文件

     *CREATE, 宏文件名， mac

           宏内容BLOCK可以包含18个参数

     *END

2、逐行写入

    *CFOPEN, 宏文件名， mac

    *CFWRITE, 写入的一行命令（原样输出）

    *CFWRITE, 写入的一行命令（原样输出）

    *CFWRITE, 写入的一行命令（原样输出）

    *CFCLOS

*CFOPEN, Fname, Ext, -- , Loc.

其中Loc为空，这覆盖同名文件，

若为APPEND，则会追加

三、调用宏命令

引入了宏地址后，直接输入宏命令名称和实参，即可调用宏。

宏库文件

一、创建宏库文件

宏库文件格式为  xxx.mlib, 例如

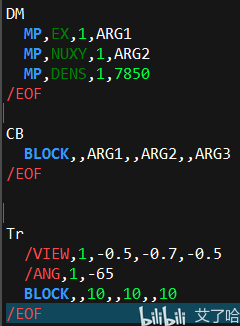

宏库中定义的宏如下图所示，其中ARG1表示形参，宏块用/EOF分开，宏名在头部定义。

   宏库文件


二、调用宏库文件

在ANSYS程序中，首先引用宏库文件，命令行格式为：

*ULIB, '../Matcr', mlib 或者

*ULIB, Matcr, mlib , '../'     (路径写在后方）

在GUI方式中，通过单击 Macro —> Execute Macro Data Block 进行使用。

三、调用宏库中的宏块

调用宏块命令的方式为

*USE , 宏块名，ARG1,ARG2….

注意

1、当使用了*ULIB时，宏库中的宏只能使用*USE来调用。

2、使用*ULIB后，不能再通过*USE调用不在宏库中的宏

3、直接输入宏命令名称，调用的mac宏，不受影响，继续使用。

对于宏库的理解，有些类似于命名空间，但是一次调用一个宏库，除非多次来回调用不同的宏库文件。

当使用了宏库时，相当于*USE命令就和宏库绑定在了一起。
