ANSYS支反力存储与累加宏文件的编写与运用

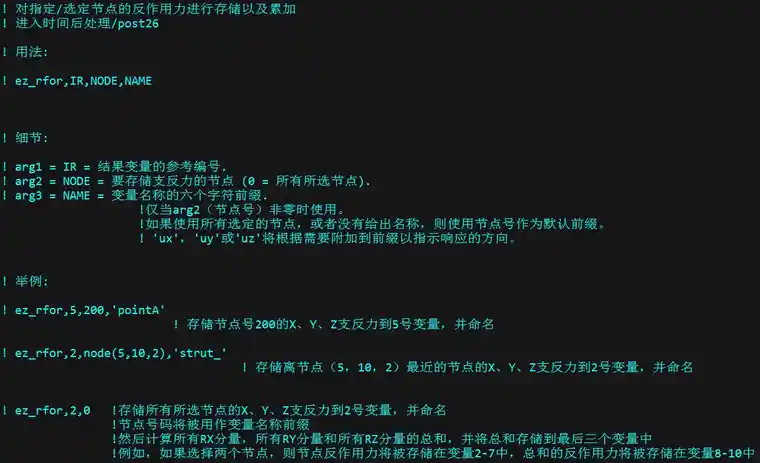

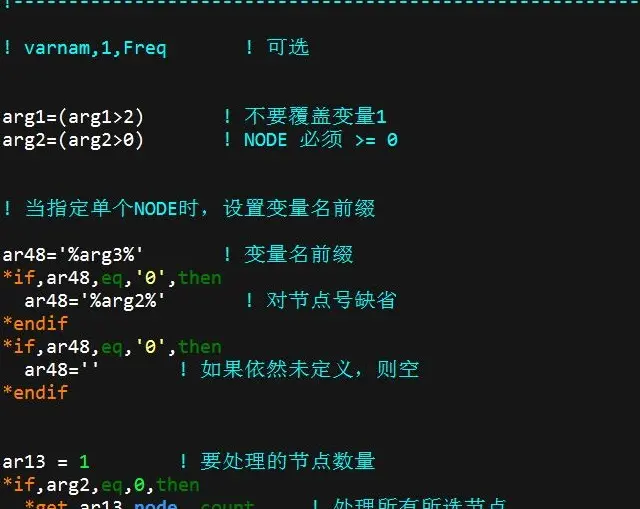

宏截图(部分命令)



仅需将宏文件存入ANSYS安装目录下的apdl文件下即可调用,仅需运行宏就可轻松获得支反力,省去长串add和prod命令(当然直接在后处理用循环语句也可完成,这里只是给出另一办法)

调用命令如下图,先选所需节点,再运行宏,就可在时间后处理查看了

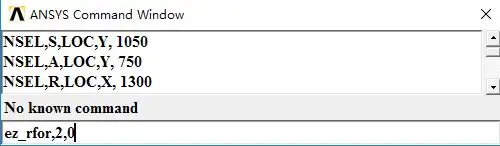

选择所需节点,这里是多个节点,故arg2填写0

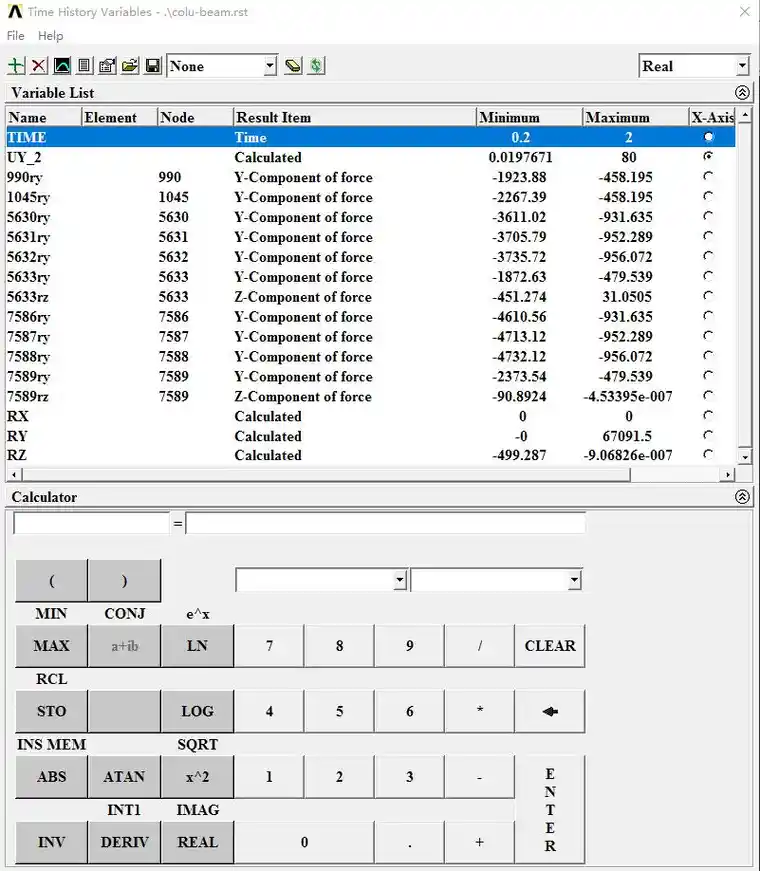

时间后处理查看,RY为例子所需支反力

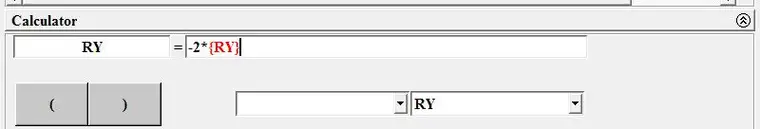

因为模型是对称的,故做了处理

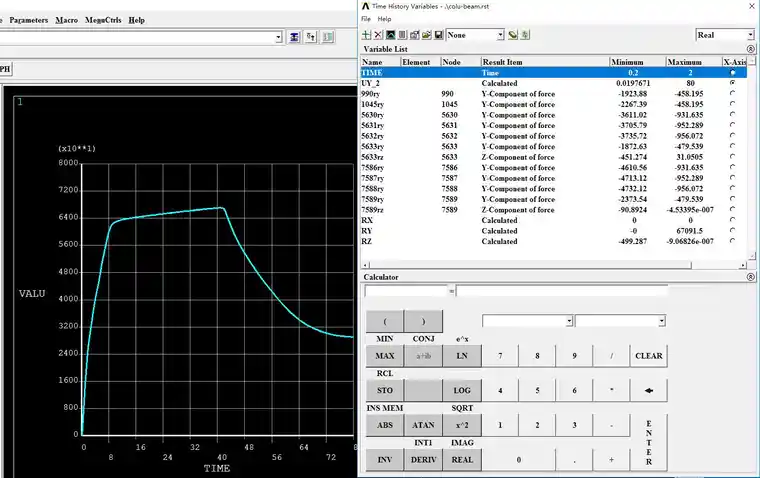

曲线如图,与上一篇帖子曲线一致

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
