Ansys ACT Python自动化:根据命名提取并导出支反力

一 分析背景

当处理大量reaction force时,常常需要将数值提出,在excel或者matlab,再或者python中处理。

本文就讲一下如何将reaction force提出到txt中。

本文代码,主要能实现的功能是:

1.根据name selection 定位到相关面,并施加reaction force

2. Evaluate 各个所需时间下的结果,并写成list

3. 将list写成一定规律导出到txt文件,以便后续处理

APDL应该也能实现此功能,这里单说说python的事情。

只需要定义面的name、时间、txt文件路径、提取的数据类型,就可以自动化实现。



二 分析模型

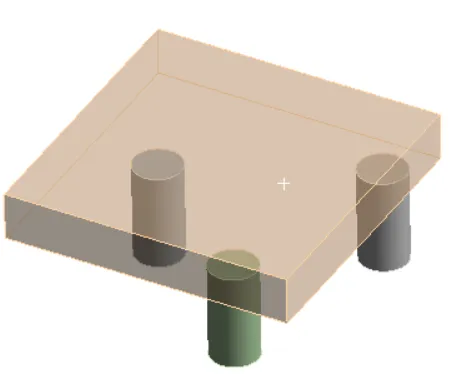

提取支撑柱上和平板接触的三个面的reaction force。

根据命名自动提取并导出支反力_Ansys ACT Python的图1


2.1 建立named selections用于程序参数识别;

根据命名自动提取并导出支反力_Ansys ACT Python的图2


2. 复制代码,运行。

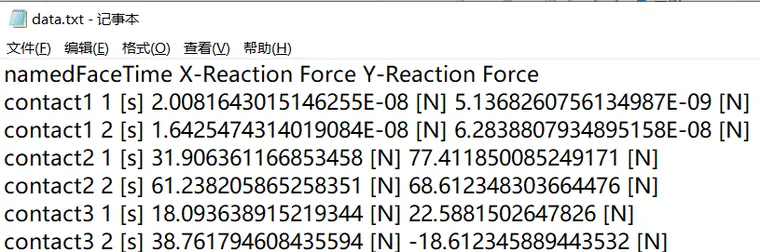

修改代码main函数中的自定义参数,以及提取信息函数。Txt结果如下,

根据命名自动提取并导出支反力_Ansys ACT Python的图3



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
