【ANSYS】APDL参数化编程：表格型数组的应用

ANSYS中数组维数最大为五，即由行、列、面、卷和册组成的五位阵列数据结构，并提供了3中数据类型：

• ARRAY 数值型数组：ANSYS中默认数据类型，用于存储整数或实数，行、列和面的下标为从1开始的连续整数。
• CHAR 字符型数组：用于存储字符串的数组，每个字符串不超过8个字符。行、列和面的下标为从1开始的连续整数。
• TABLE 表：一种特殊的数值型数组。TABLE可实现在数组元素之间的线性插值。为每一行、列和面定义数组下标，并且下标为实数，而不必是整数，可根据下标实现数组插值算法。

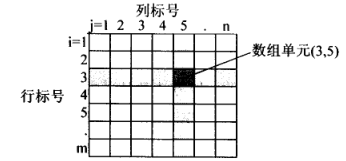

，典型二维数组如下图所示

表格型数组

表格型数组与ARRAY数组类型，主要有以下三个不同点：

• ANSYS能够通过线性插值自动计算表参数中已经确定元素之间的值；
• 表参数用第0行和第9列来存储数据入口的索引值，这些索引值不必要求为整数，可为小数，但是必须按照行和列递增的顺序。

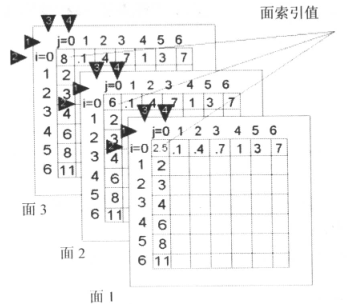

• 每个面的（0，0）位置都存放有该面的索引值。

数据填充

首先，以array型数组为例，了解一个关于数组填充的命令

*dim,dtab,array,4,3
*vfill,dtab(1,1),data,-3,8,-12,57
*vfill,dtab(1,2),ramp,2.45,2.45
*vfill,dtab(1,3),rand,1.5,10

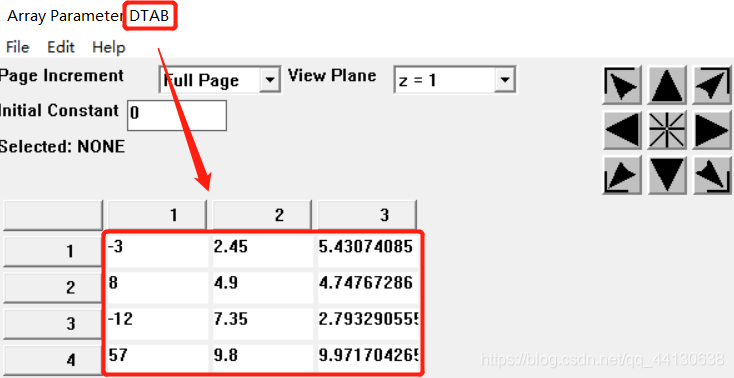

通过上述命令运行得到一个如下图所示的二维数组。

   其中，*dim命令为定义参数数组的命令，*vfill命令为数组填充命令，具体解释如下：

vfill,parr,func,con1,con2,con3,…,con10 其中： parr为参数列向量名 func为填充数据服从的函数规律 con1~con10：需要指定的数值

因此，上述程序中func为data、ramp和rand分别代表

• 给第一列向量直接赋值
• 采用斜坡函数给第二列向量赋值，初值为2.45，增量为2.45
• 采用随机函数给第三列向量赋值，随机函数区间为1.5~10

数组参数的图形显示

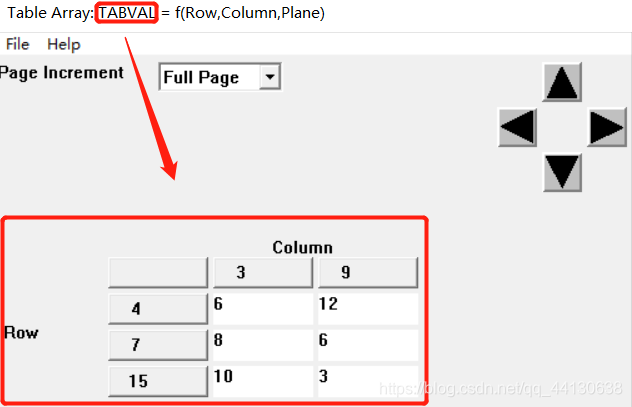

通过下述命令，定义一个表格型数组

*dim,tabval,table,3,2
*vfill,tabval(1,0),data,4,7,15
*vfill,tabval(0,1),data,3,6,8,10
*vfill,tabval(0,2),data,9,12,6,3

   数组参数的图形显示可通过*vplot来实现

*vplot,ParX,ParY,Y2,Y3,…,Y8

当执行命令：*vplot,tabval(1,0),tabval(1,1),2时，得到下图所示图形
