Ansys Maxwell中数组变量的应用与技巧






数组变量的应用能够节省时间成本,例如:通过定义一个材料属性的数组变量,就可以得到一组不同材料属性对于电机性能的影响。操作如下:

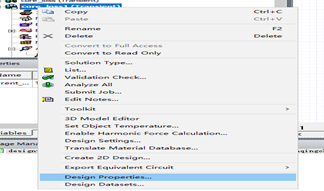

1. 打开DesignProperties

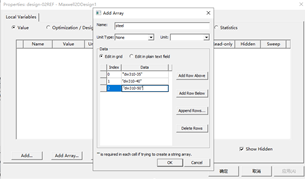

2. 添加数组变量,并命名为steel,然后添加要定义的材料名称(要和材料库一致,并且用符“”括起来)



3. 在DesignProperties中定义变量index1,并且关联steel

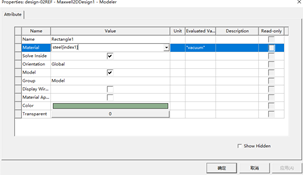

4. 材料中属性中输入刚刚定义的数组和变量,格式为steel[index1]

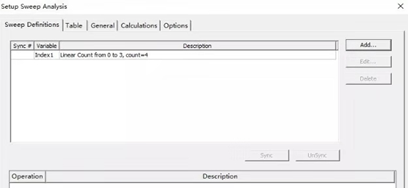

5. 扫描变量



6. 行参数化扫描,就可得到不同材料属性的性能分析
