在PCB设计中,电子工程师需要进行大量的日常设计,会主动接触许多产品设计,以此提升技术及经验,其中之一是如何在PCB边框四角画出圆弧角?
1、打开AD

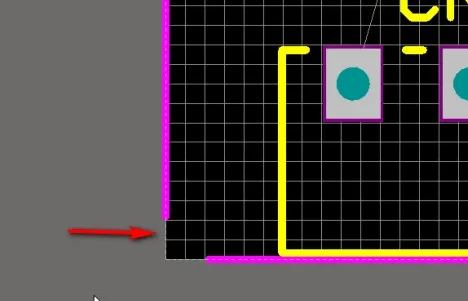

打开AD软件,加载其PCB设计文件,然后在PCB四角边框线时不要闭合,留出1/4扇形区域,避免形成封闭区域,如图所示:
2、Place

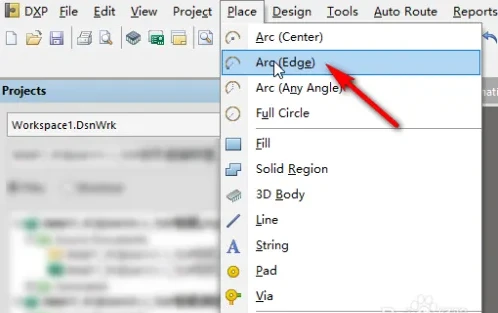

完成上述操作,返回到PCB的环境菜单,选择“Place”->“Arc(Edge)”,从边缘画弧形,如图所示:
3、绘画圆弧形

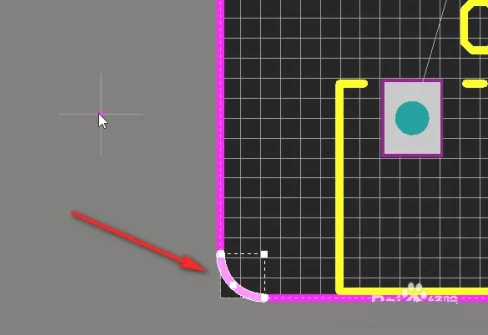

分别点击未封闭区域的两端,确定好弧形区域的起点和终点即可,若是圆弧形反了,可通过鼠标点击调转方向。
