ABAQUS高效使用小贴士

随着计算机技术的快速发展和普及，CAE技术在工程设计和科研领域得到了广泛的重视和应用，在指导产品设计和验证产品性能方面发挥着越来越重要的作用。在产品开发的有限元分析过程中，熟练地掌握多种分析技巧能够使设计工作事半功倍。接下来，小编就给大家分享三个Abaqus软件使用小方法~

01

Abaqus中怎样使用实体分割功能？

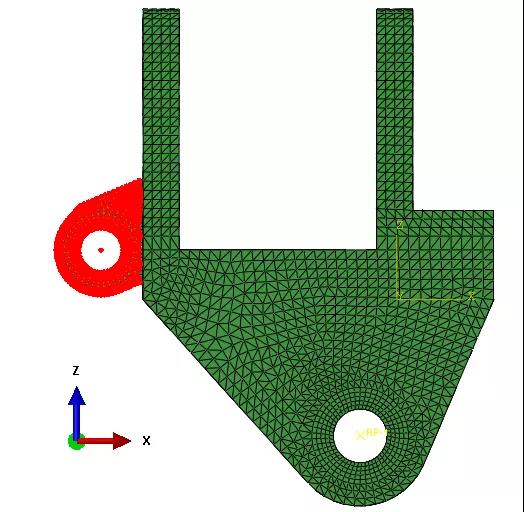

对模型进行离散时，工程师们往往希望得到网格尺寸合理，形状规则，计算精度高的离散模型。对于形状不规则的几何体，可以通过对实体进行切割，使模型离散时获得更好的网格效果。

第1步

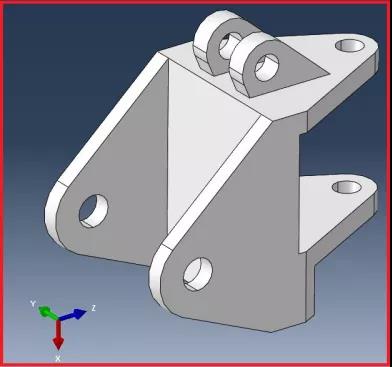

我们打开一个实体模型

第2步

找到切割快捷键或者通过菜单栏Tools>>Partition...

弹出切割对话框

第3步

选择切割操作

第4步

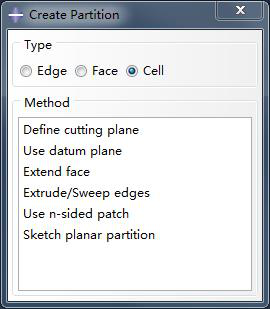

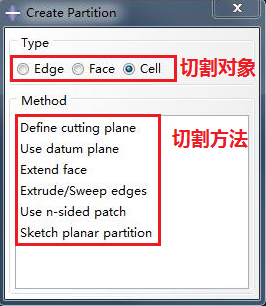

选择切割方式

第5步

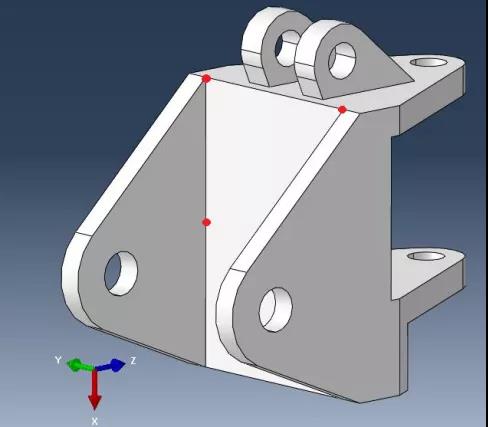

选择切割：（使用3 points方式）

第6步

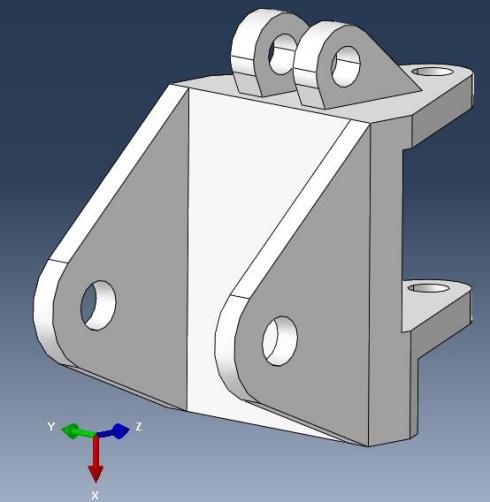

完成切割

02

Abaqus中如何创建Set组？

创建Set组即所说的创建集合，目的是方便后续选择。在建模过程中或者后期结果显示时，选择指定节点或者单元，只需选中预先建立好的Set组即可实现个别选取。集合有很多种，比如面的集合，点的集合，单个部件或者多个部件的集合等等。来看一下，如何创建Set组吧。

第1步

通过菜单栏Tools>> Set>> Create 弹出创建Set组的对话框

第2步

选中节点或者单元，点击Continue...

第3步

通过点选或框选的方式

选取需包括在Set组内的节点或单元

点击Done便可完成Set组的创建

03

  如何显示最大最小应力？

在仿真计算结果出来之后，我们往往比较关心结构中最大最小应力位置和数值，这个时候我们就需要在结果图中将结构最大最小应力位置显示出来。对于刚开始接触有限元分析软件的同事来说，这个功能可没有这么好找哦。接下来我们看一下到底是如何操作的吧！

第1步

  打开计算结果odb文件

第2步

通过点击菜单栏Options>>Contour...

弹出等高线图设置对话框

第3步

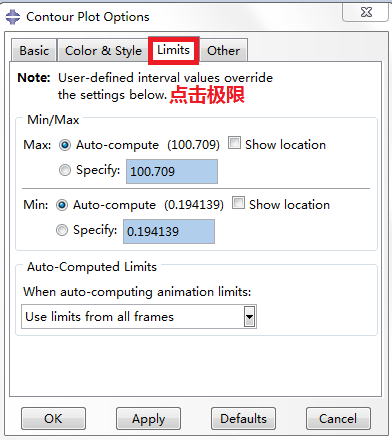

点击选择Limits

第4步

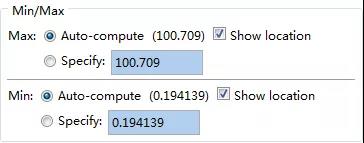

勾选Show location，点击Apply

第5步

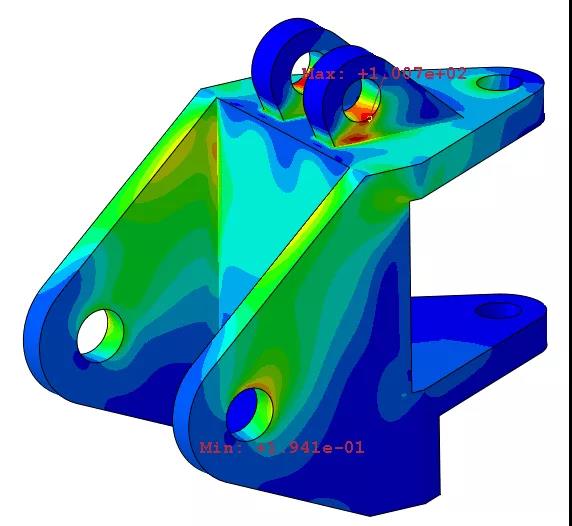

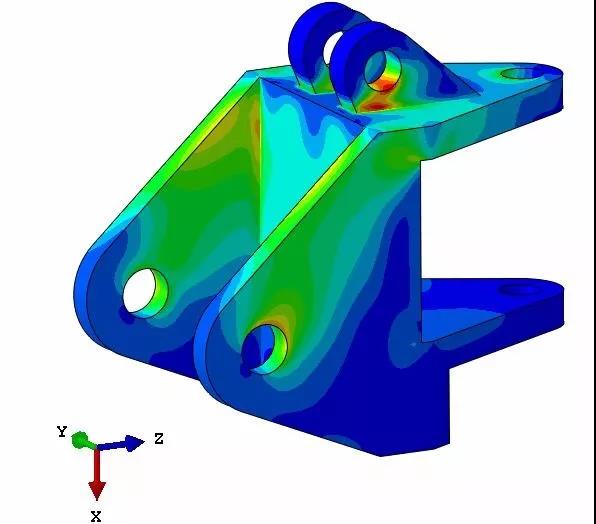

  点击Ok，关闭弹窗，即可显示最大最小应力数值和具体位置。
