基于模型的定义（MBD）已逐步取代传统二维工程图，可以将所有尺寸与公差信息直接标注在三维模型上。
对于一个复杂的零件，例如包含150个DimXpert特征和数十个注解视图的箱体，若需修改某个孔的位置公差，工程师往往不得不逐层展开特征树、逐一浏览查找——这一过程通常耗时5到10分钟，若需核对多个同类尺寸，所需时间更是成倍增长。
MBD 2026版本聚焦这一痛点，主要更新DimXpertManager过滤器功能：
输入关键字，立即显示相关特征和注解。虽然只有一个更新，但解决了MBD中标注查找缓慢这一长期存在的难题。
MBD 2026主要更新：DimXpert过滤器功能
1、三维标注查找的速度问题
在传统的DimXpertManager中，所有特征以树状结构按创建顺序排列，缺乏分类与筛选机制，用户若想找某个特定标注，只能一个个展开查看。
一个典型场景：机械设计师收到质量部门反馈，需要调整某个孔径为φ8的孔的位置度公差。但该零件中可能存在20多个φ8的孔，而它们在DimXpertManager中的标注却分散在不同位置。
传统方式是展开特征树，逐个查看标注内容，检查20个特征，至少耗费5分钟。
此外，注解视图的管理同样不便。MBD零件通常包含多个注解视图，对应不同的检验阶段或装配要求，需要找到包含特定信息的视图，也需要逐个打开检查。
2、过滤器快速定位

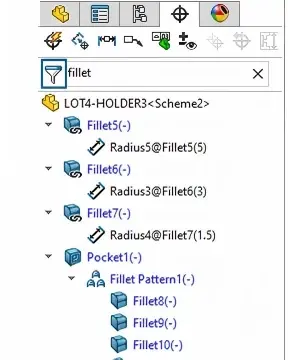

MBD 2026在DimXpertManager顶部新增过滤器功能，支持关键字搜索。
具体使用：需要找φ8孔的位置度标注，在过滤器中输入φ8或位置度，系统立即显示所有相关的DimXpert特征，不相关的特征自动隐藏。
清除过滤器后，所有特征将重新完整显示。整个过程属于非破坏性操作，仅影响特征树的显示状态，不会对模型数据造成任何改变，从而在保障数据安全的同时，极大提升了标注查找的便捷性。
3、支持多种搜索对象

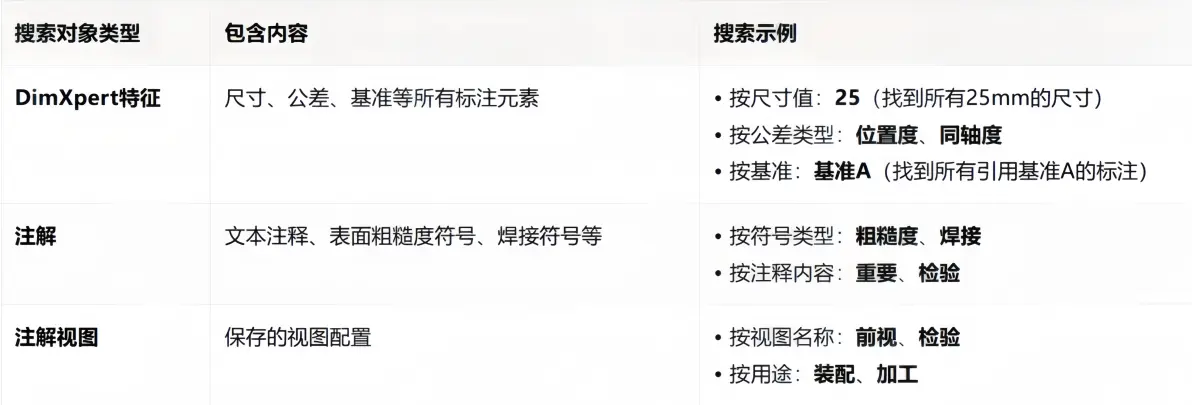

过滤器支持三类对象的搜索，搜索范围广泛，可以按不同维度快速定位目标标注：
4、实际应用场景
1. 设计审查
审查人员可在过滤器中输入“位置度”，所有相关标注即集中显示。对一个含50个位置度标注的零件，检查时间可从30分钟缩短至10分钟。
2. 设计变更
当客户要求收紧公差时可通过搜索快速定位所有相关标注。
3. 质量反馈处理
生产部门反馈某个特征的公差过紧，需要放宽。质量工程师在MBD模型中搜索该特征，快速定位标注。
4. 新人培训学习
新员工学习标注规范时，可使用过滤器主动搜索（如“基准”），直接查看所有相关示例。这种方式比被动浏览效率更高，学习更直观。
MBD 2026升级建议
强烈推荐升级的情况
大量使用MBD工作流程：过滤器功能直接加快三维标注管理速度，特别是处理复杂零件时
频繁审查和修改MBD数据：设计变更、质量反馈处理的速度大幅加快
正在推广MBD应用：过滤器功能降低了MBD使用的学习曲线，新人更容易上手
可以暂缓升级的情况
主要使用传统二维工程图：MBD功能对这些企业的价值有限
MBD零件特征数量较少：20个以下特征的应用场景，过滤器的时间节省有限
不涉及MBD工作流程：单独使用SOLIDWORKS但不涉及MBD工作流程的用户，这个更新与日常工作关联度较低
MBD 2026技术问答
过滤器支持哪些类型的关键字？
支持尺寸值、公差类型、基准名称、特征名称等所有文本内容，可以是数字（如"25"）、符号（如"φ"）、文字（如"位置度"）或组合。搜索不区分大小写，支持部分匹配。
过滤后的特征可以批量编辑吗？
过滤功能本身不提供批量编辑，但筛选出目标特征后，可以逐个编辑。如果需要批量修改，建议使用SOLIDWORKS的设计表或配置功能配合过滤器使用。
过滤器设置可以保存吗？
当前版本的过滤器不支持保存搜索条件，每次需要重新输入关键字。但过滤条件在同一会话中会保持，切换到其他零件再返回时需要重新输入。
MBD数据导出到PDF后能搜索吗？
MBD导出的3D PDF文件支持内置的搜索功能，可以搜索文本注解和尺寸值，但这是PDF阅读器的功能，与SOLIDWORKS的过滤器是独立的两个工具。
旧版本创建的MBD文件能使用过滤器吗？
可以。用MBD 2026打开旧版本创建的文件后，过滤器功能立即可用，不需要重新创建DimXpert特征或注解，直接可以搜索。
MBD 2026 的核心更新——DimXpertManager过滤器，集中解决了三维标注查找不便的实际问题。
更关键的是降低了MBD的使用门槛——让新手更快上手，老手更高效。对正在推广MBD的企业而言，这是一次值得把握的升级，建议根据零件复杂度评估价值，选择合适的时机部署。
