关键零件选材是否合理用SW Simulation仿真验证

结构设计不只是“画出来”，更要“经得起摔”。那怎么判断？借助仿真工具，在设计阶段就把问题揪出来，比实物打样后再改要高效得多。  本期我们以大家熟悉的机器狗小腿零件为例，用 SOLIDWORKS Simulation 做一个跌落测试仿真，看看当前材料能不能扛得住实际工况。

前处理步骤：7步搞定仿真准备

在正式求解之前，前处理是关键。以下是完整的操作步骤：

① 启动插件：在SOLIDWORKS中打开Simulation插件，进入仿真环境。

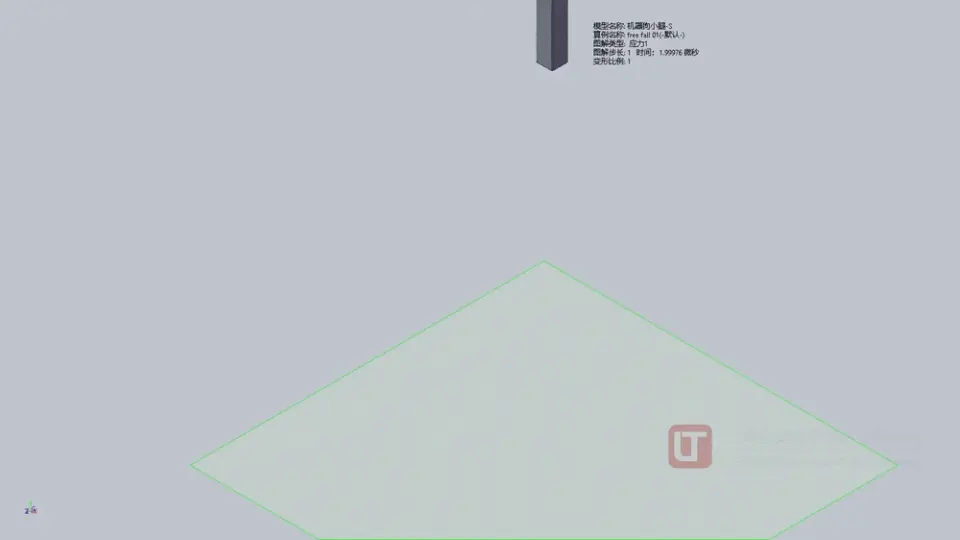

② 新建算例：创建一个“跌落测试”算例，指定零件从2米高度自由下落。

③ 检查材料：材料属性会自动从SOLIDWORKS模型中继承，我们直接沿用当前零件的材料设置。

④ 施加载荷：指定重力方向，确保跌落姿态符合实际场景。

⑤ 定义结果选项：设置我们关心的输出结果，比如应力分布、变形量等。

⑥ 划分网格：创建一套能够获得足够精度的网格，这是结果可靠性的基础。

⑦ 运行分析：点击求解，等待计算结果。

   仿真结果：2米跌落，应力远超安全线。分析完成后，结果令人警醒。

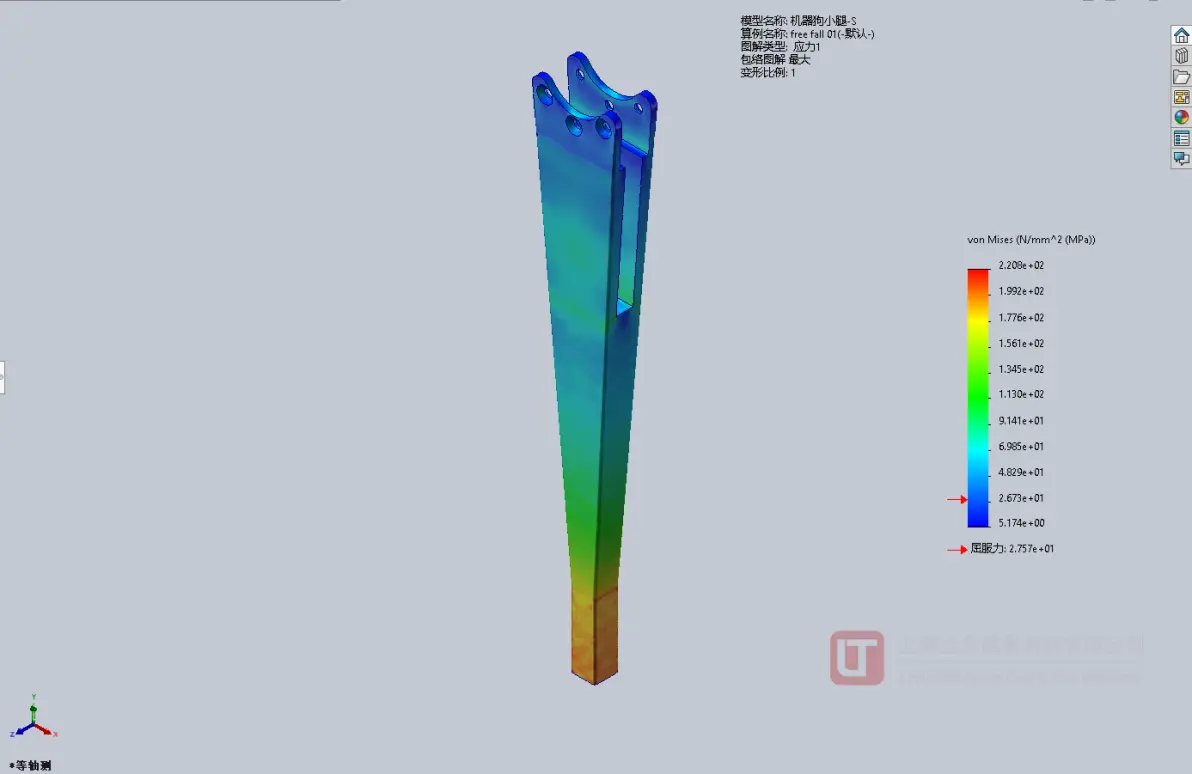

从2米高度自由落体落地瞬间，零件承受的最大应力已超过200MPa。对于机器小腿这类关键承重结构件来说，这个数值已经相当危险。

极高的应力意味着零件在冲击载荷下失效的概率非常大——也就是说，这个零件很可能扛不住一次意外的跌落。

基于本次仿真结果，我们建议：当前材料不适合用作机器狗小腿结构件，应更换强度更高的合金。

在后续的设计迭代中，我们可以尝试替换为6061铝合金或7075铝合金等强度更高的材料，并重新进行跌落测试仿真对比，找到强度与轻量化的最佳平衡点。

👉仿真分析最大的价值，就是在不花一分钱打样的情况下，帮你把设计问题提前暴露出来。 选材是否合理、结构是否安全，让数据说话，而不是靠经验猜。  如果你也在做类似的结构件设计，不妨试试用SOLIDWORKS Simulation跑一版跌落测试——结果可能会让你重新审视自己的设计。
