Matlab官方simulink开发电机控制系统实例讲解

FOC Current Controller那个模块死活调不出来，库里搜不到，Motor Control Blockset装了但模块库没刷出来。重启MATLAB，在命令行敲mcb_lib，库浏览器里才出现Motor Control Blockset那一栏，FOC的模块都在里面。D:\Simulink_work\motor_control\下面那个mcb_pmsm_foc_sim.slx就是从官方示例改的。

上手最快的路径是从官方示例开始，mcb_pmsm_foc_sim这个模型，打开就能跑，默认参数是Simulink里带的PMSM电机，功率和电压等级跟实际电机不一定对得上。电机参数在模型初始化脚本里，motorParam那个变量，Rs、Ld、Lq、lambda、J、B这些全在里面，数据手册上抄过来填进去，或者用Motor Control Blockset的参数估计工具跑一遍自动识别。FOC的PI增益用mcb.calcFOCGains算，这个函数在R2025a之后才有，老版本用mcb.getPIControllerParameters，两个函数的输入参数一样，电机参数和逆变器参数打包传进去，返回电流环和速度环的Kp、Ki。

电流环的带宽设定决定了整个系统的响应速度。官方示例里电流环带宽默认给1000到2000 rad/s，速度环带宽是电流环的十分之一左右，200到400 rad/s。带宽给高了电流环震荡，给低了响应慢，先按默认值跑，看阶跃响应的上升时间和超调量再微调。电流环先调，调好了再调速度环，顺序反了速度环的增益算出来不对。Field Oriented Control Autotuner模块可以自动整定，串在控制回路里，设好目标带宽和相位裕度，跑一遍自动出增益值，比手算快，但目标带宽设得太激进也会震荡。

Simscape的电机模型报“nonlinear solver failed to converge”，常见的根子是方程符号写反了。BLDC电机的转矩方程里，T - T_m == B_m*w_m改成T - T_m == -B_m*w_m - J_m*w_m.der就收敛了。PMSM滑模控制不收敛的时候，把Relative tolerance从默认的1e-3改成1e-4甚至1e-6，或者换ode23t这种刚性求解器，模型里参数切换太频繁导致求解器步长被卡死的时候，设一个最小步长限制，别让求解器自己无限缩小。

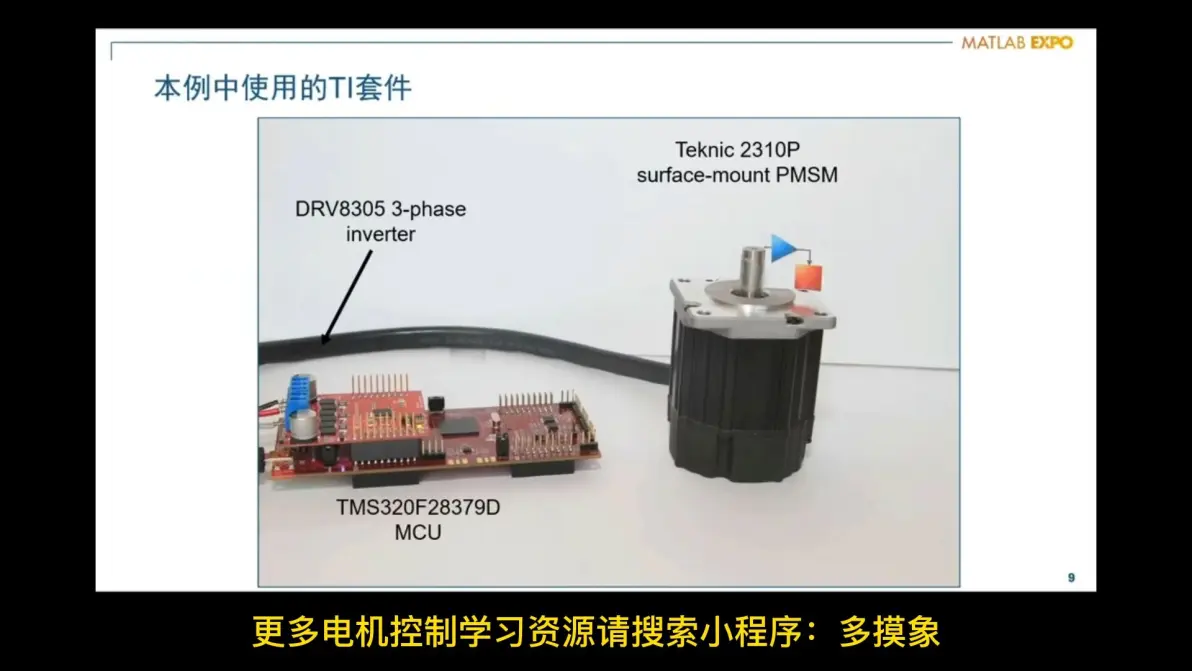

从仿真切到硬件之前先跑一遍开环，确认ADC偏移校准和编码器零点。ADC偏移在模型初始化脚本里设inverter.ADCOffsetCalibEnable = 1，模型自动算。编码器零点用qep offset calibration，手动转一圈找索引脉冲，算出来的偏置值填到脚本里。Host模型和Target模型分清楚，Host跑在电脑上做界面，Target部署到板子上跑算法，两个之间串口通信。LaunchPad F28379D加BOOSTXL-DRV8305这套组合是最常用的入门配置，Target模型名mcb_pmsm_foc_qep_f28379d，Host模型打开之后连上串口就能看到转速和电流的实时曲线。

代码生成之前把模型配置里的Solver选成Fixed-step，采样时间跟实际控制中断周期一致，电流环通常20kHz到40kHz，速度环1kHz到5kHz。Embedded Coder生成C代码，部署到板子上，硬件上的阶跃响应跟仿真对比一下，对不上先查ADC采样有没有噪声，滤波器的截止频率设得太高或者太低都会影响电流环的性能。
