石墨蝎子谈Mastercam编复杂精密零件工艺优势

在精密加工领域，石墨材料因质地脆、易碎裂的特性，成为工艺设计中的一大挑战。本文以一款复杂的蝎子模型加工为例，揭秘如何通过Mastercam编程，巧妙设计支撑结构与刀路，在高效加工与结构稳固性之间找到完美平衡。

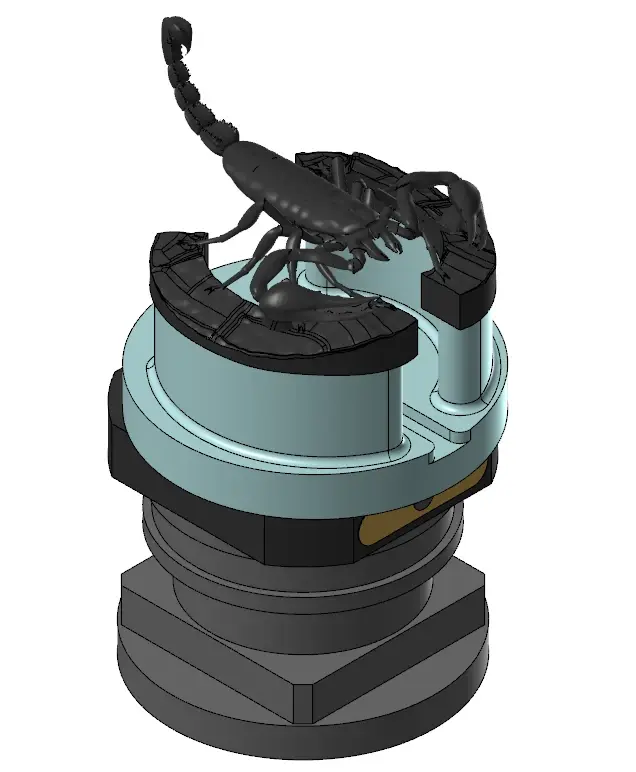

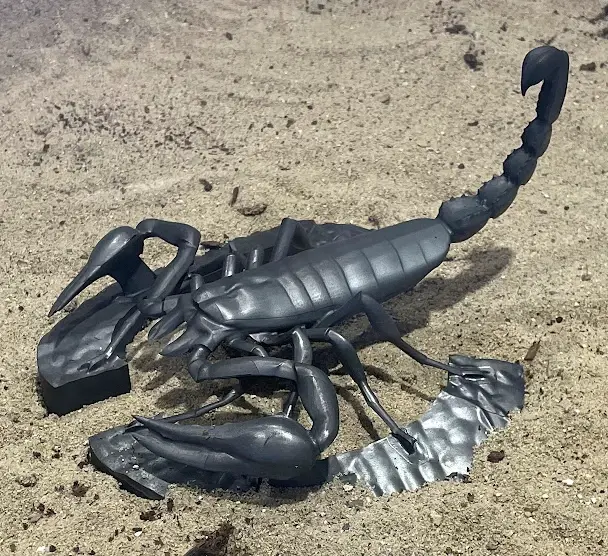

Graphite Scorpion石墨蝎子加工工艺解析

加工难点解析

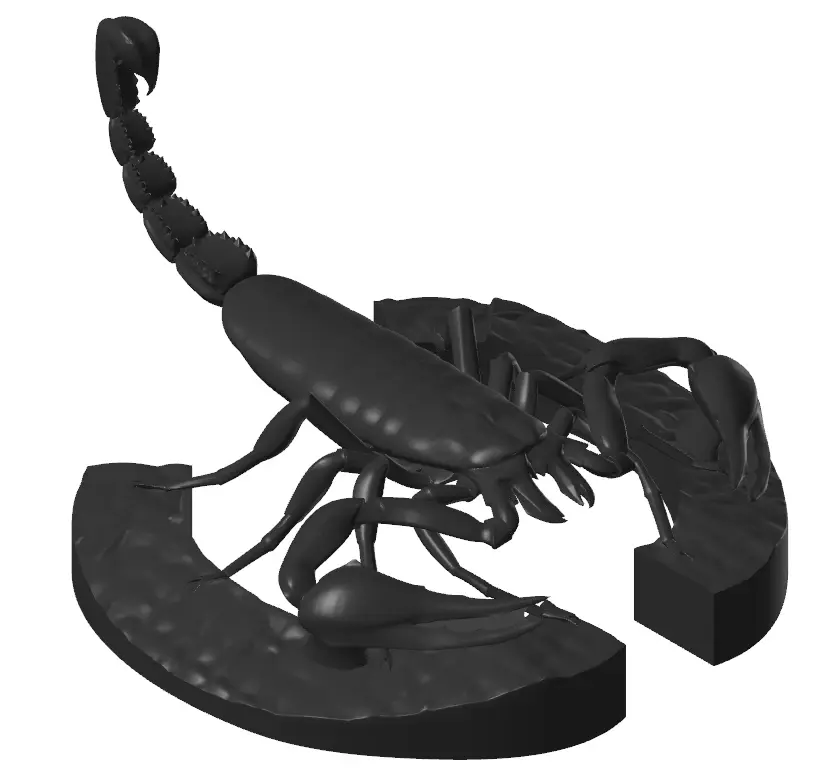

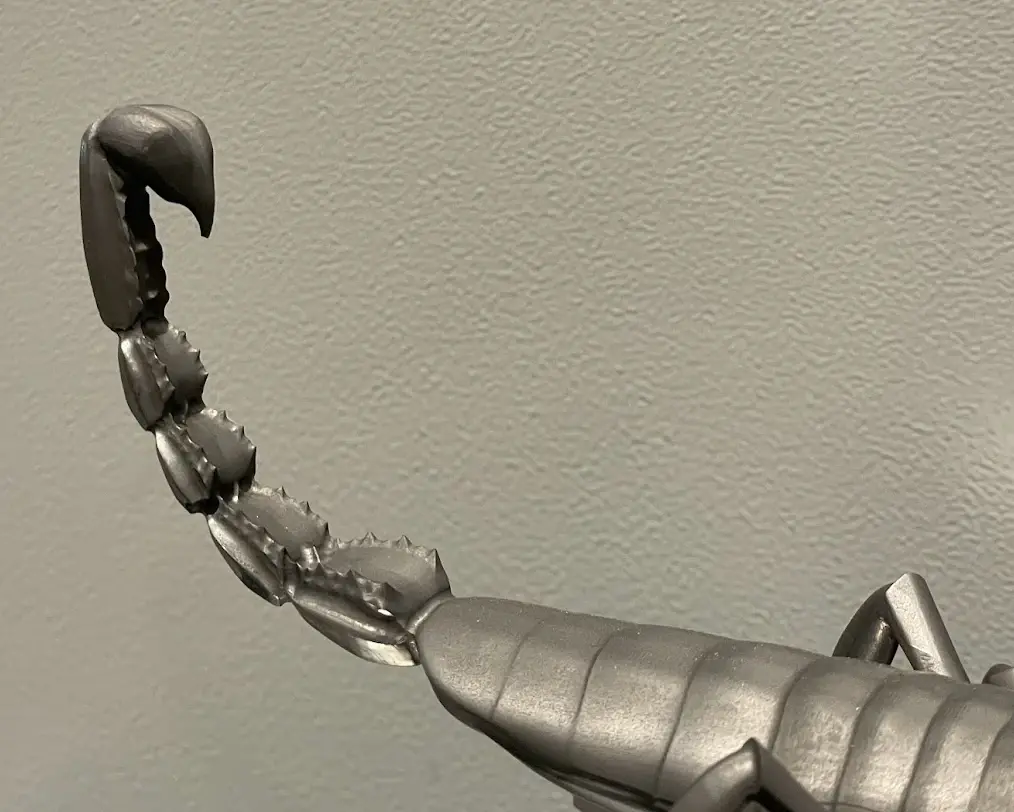

1. 材料脆弱：石墨易碎，模型悬空部位（如蝎尾、钳子）在加工中极易断裂。

2. 支撑不足：蝎子模型结构复杂，支撑点少，需额外设计隐形支撑结构。

3. 刀具干涉：狭窄区域（如钳口）需精细刀具路径，避免碰撞或加工不完整。

工艺设计核心思路及 Mastercam 功能优势

01支撑结构设计

尾部支撑

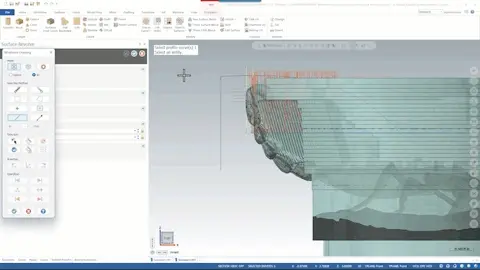

· 通过线框投影生成曲面，利用「扫描」功能沿蝎尾轮廓自然延伸支撑面。

· 设置 0.01mm 曲面补正，确保支撑与模型无缝衔接且不穿模。

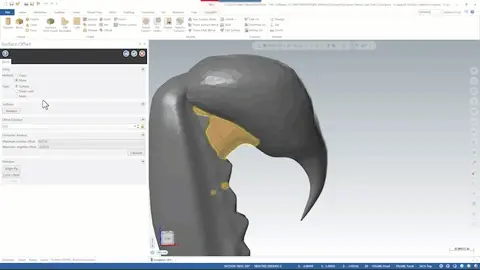

曲面补正功能 - Mastercam 优势体现

• 精准贴合：避免支撑面穿模或间隙过大，减少后续加工误差。
• 快速迭代：无需手动调整几何形状，缩短编程时间。
•

钳子加固

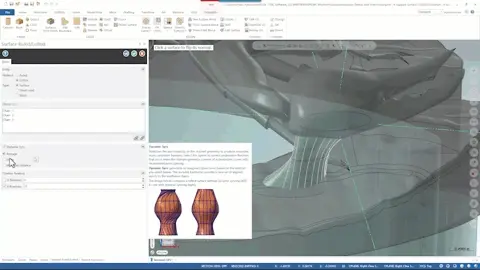

· 添加椭圆横截面，使用「动态同步」功能消除曲面扭曲，生成流畅支撑面。

· 调整支撑角度，预留刀具加工空间，避免干涉。

动态同步，曲面优化 - Mastercam 优势体现

• 复杂曲面轻松建模：解决复杂曲面衔接不平滑的难题，尤其适用于钳子、尾部等悬空区域。
•

钳口填充

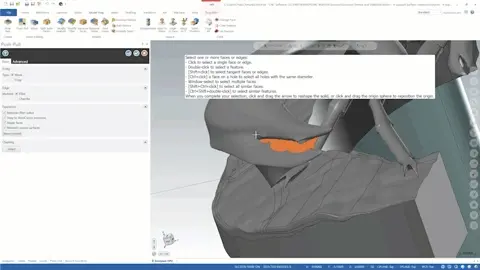

通过「推拉」功能将 2D 曲面加厚为实体，增强结构稳定性，同时隐藏多余部分。

「推拉功能」 - Mastercam 优势体现

• 简化流程：将 2D 曲面快速加厚为实体，简化流程，一键即可完成。
• 灵活调整：实时修改支撑厚度和角度，适配不同加工需求。
•

02刀路优化策略

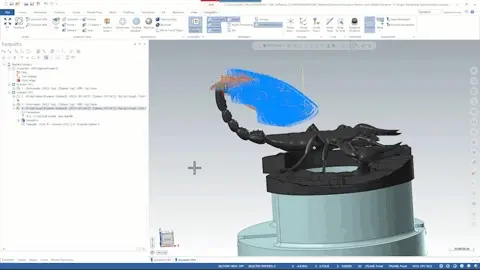

优化动态粗切刀路

· 添加圆顶驱动面，防止刀具穿透尾部，保留支撑材料。

· 采用75%切宽 + 渐进切深策略，减少侧向负载，保护脆弱区域。

优化动态粗切 - Mastercam 优势体现

• 高效切削：75%切宽 + 渐进切深策略，提升材料去除率的同时，保证刀路安全。
•

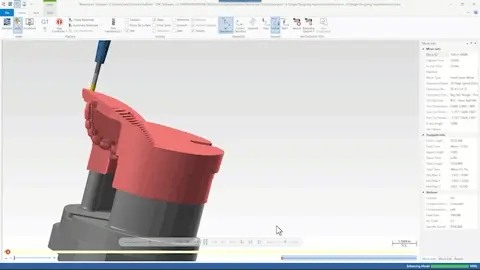

小刀具精加工

· 切换为 6mm 球头铣刀（替换10mm平头刀），降低切削力，确保细节完整。

· 启用「检测毛坯贯通」功能，避免空切路径，提升加工效率。

检查刀柄 - Mastercam 优势体现

• 刀路安全： 6mm 球头铣刀配合「检查刀柄」功能确保刀路安全间隙。
•

03加工验证

· 通过刀路模拟实时观察尾部支撑状态，调整参数确保加工全程稳固。

· 首次试加工尾部断裂后，快速优化刀路，保留关键支撑材料，最终实现完整成品。

Mastercam 不仅是编程工具，更是复杂零件加工的“工艺大脑”。其功能模块的深度整合与智能化设计，让精密加工从“可行”变为“高效可靠”。
