Fluent传热学习笔记2（包含案例模型见评论区）

物理量

热量：

热流量：

热流密度（热通量）：

方式：热传导、热对流、热辐射

热传导

傅里叶定律：

热流量：

热流密度：

热传导系数： 单位

热对流

热流密度：

对流换热系数： 单位

热辐射

黑体：能够吸收外来的全部电磁辐射，不会发生折射和透射。可以辐射放出电磁波，辐射能力和温度相关。

斯特潘-玻尔兹曼定律，黑体表面单位面积辐射出的总功率（物体的辐射度或能量通量密度）与黑体本身的热力学温度T （绝对温度）的四次方成正比，

其中，。

案例分析

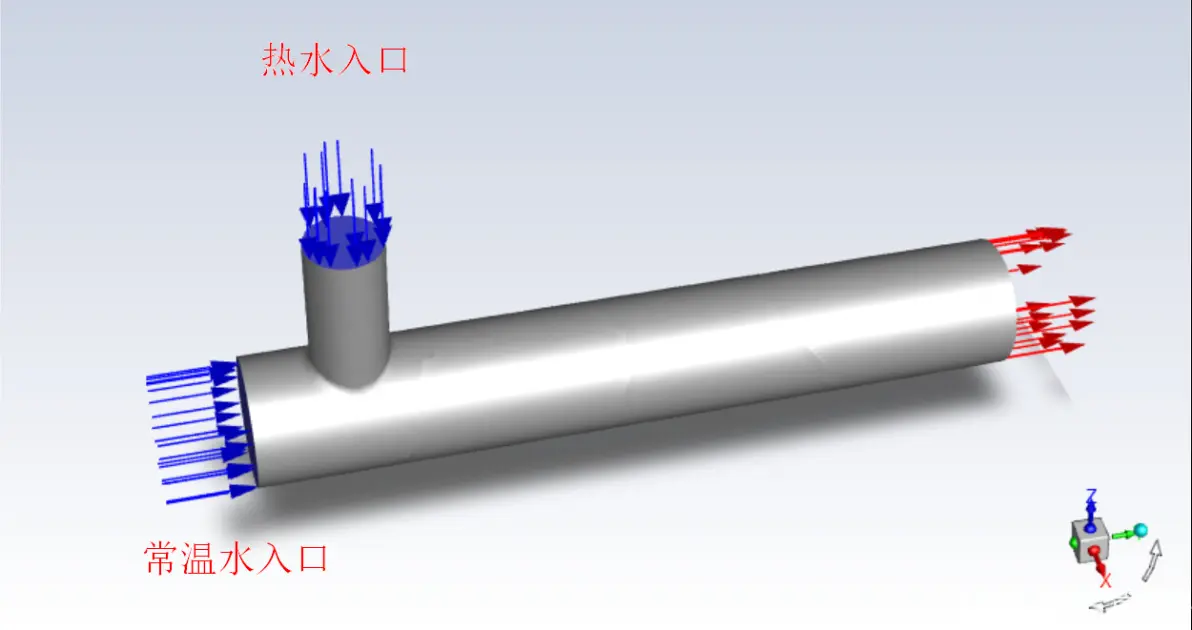

1. 对流传热案例计算模型如下图所示，60°的热水以0.5的速度从上方口进入，25°的常温水以0.2的速度从左边口流入，出口采用压力出口。壁面设置为25°。
6.

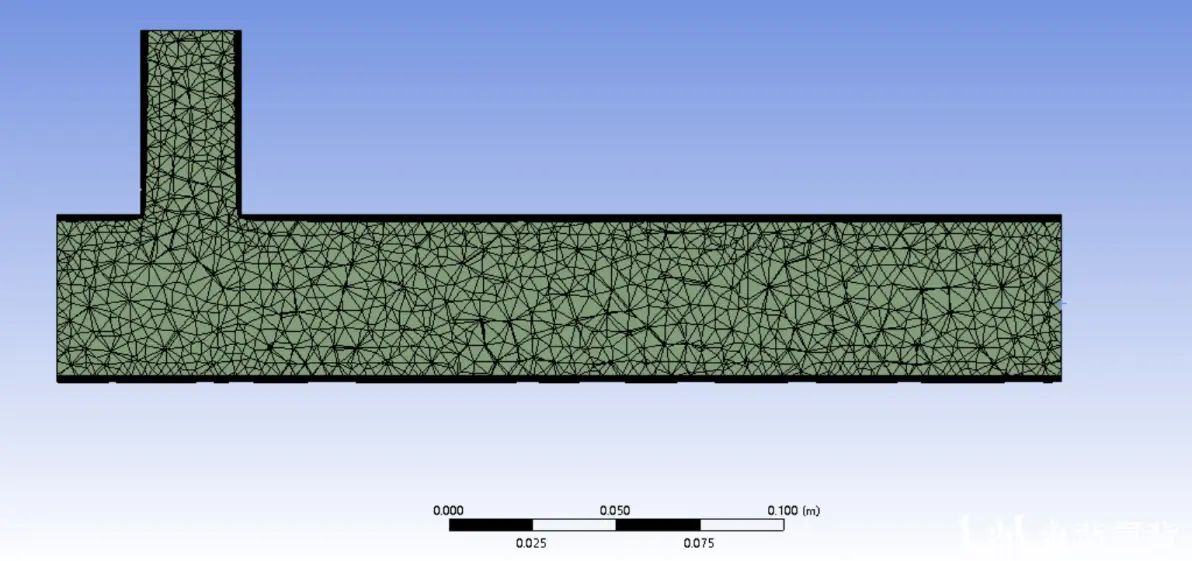

网格如下图，壁面附近添加边界层网格，传热问题涉及到温度边界层，一般要画边界层。

打开Fluent设置如下：

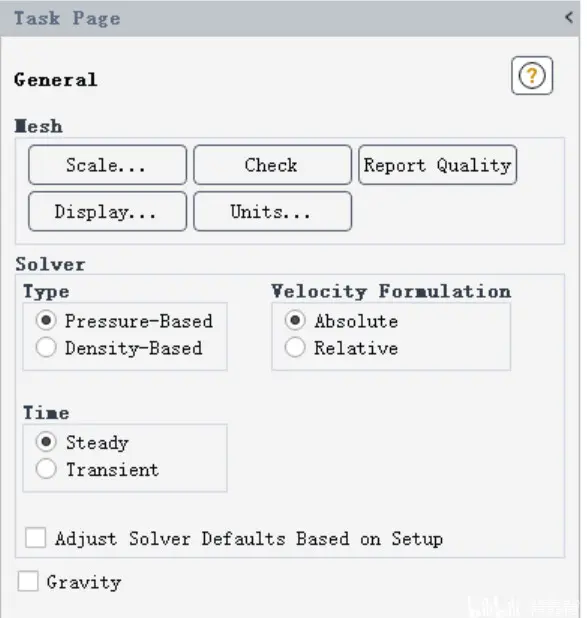

采用压力求解器，稳态求解。

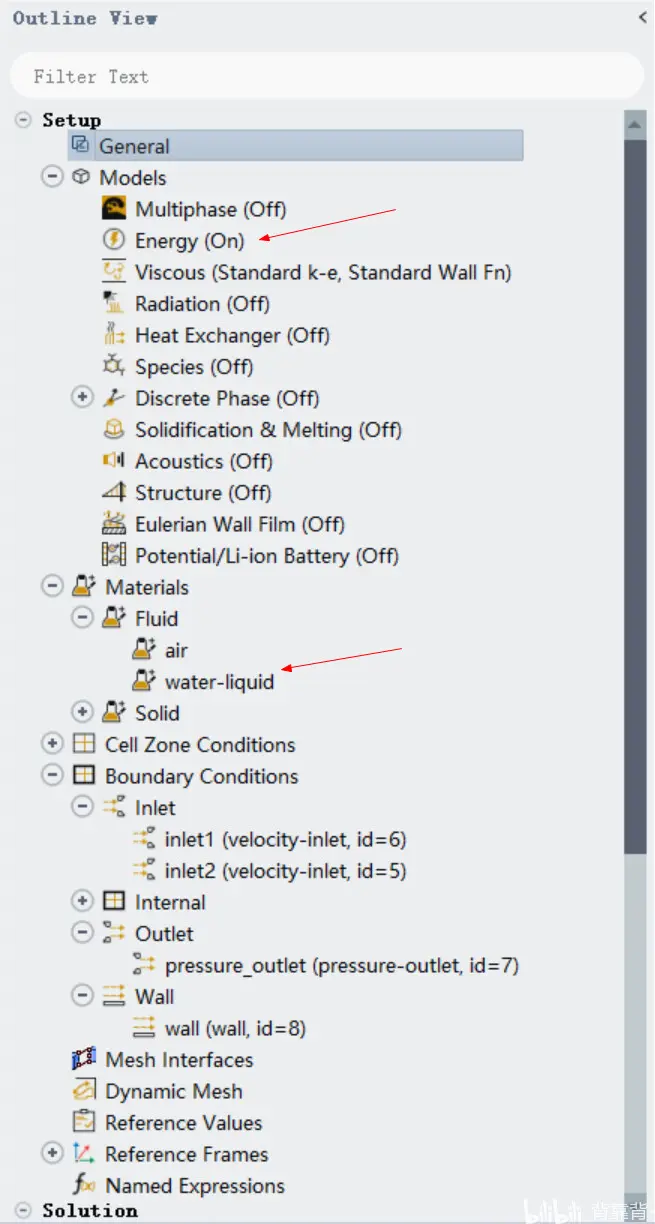

打开能量方程，选择湍流模型。材料添加液态水。

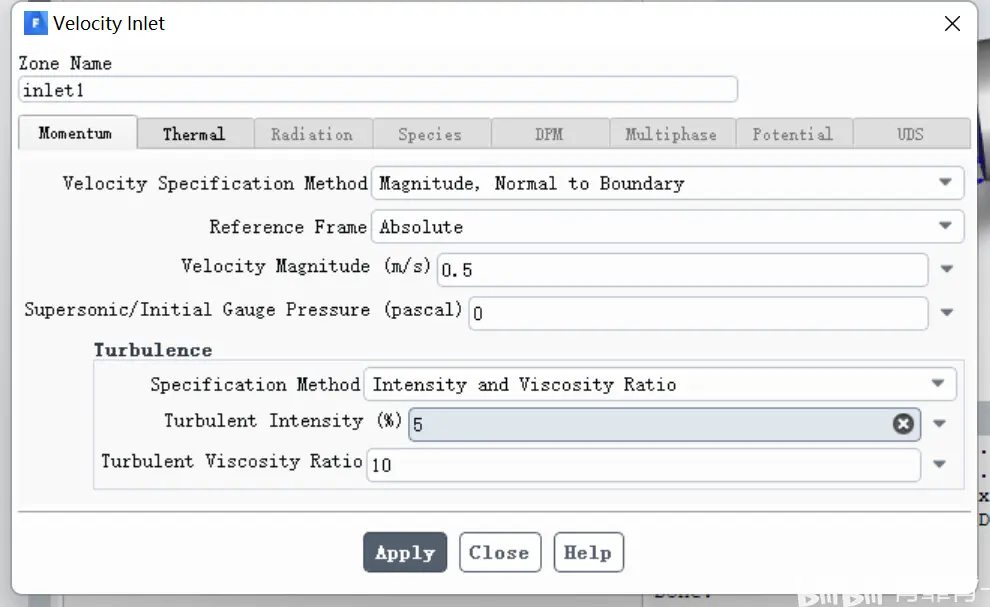

热水进口速度设置为0.5，温度设置为60°：

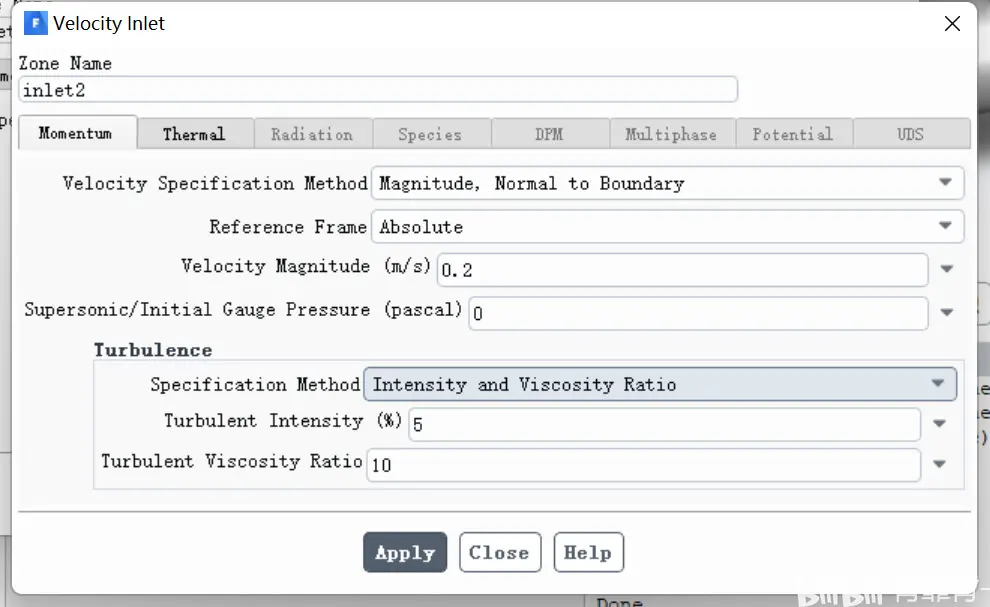

常温水入口速度设置为0.2，温度为25

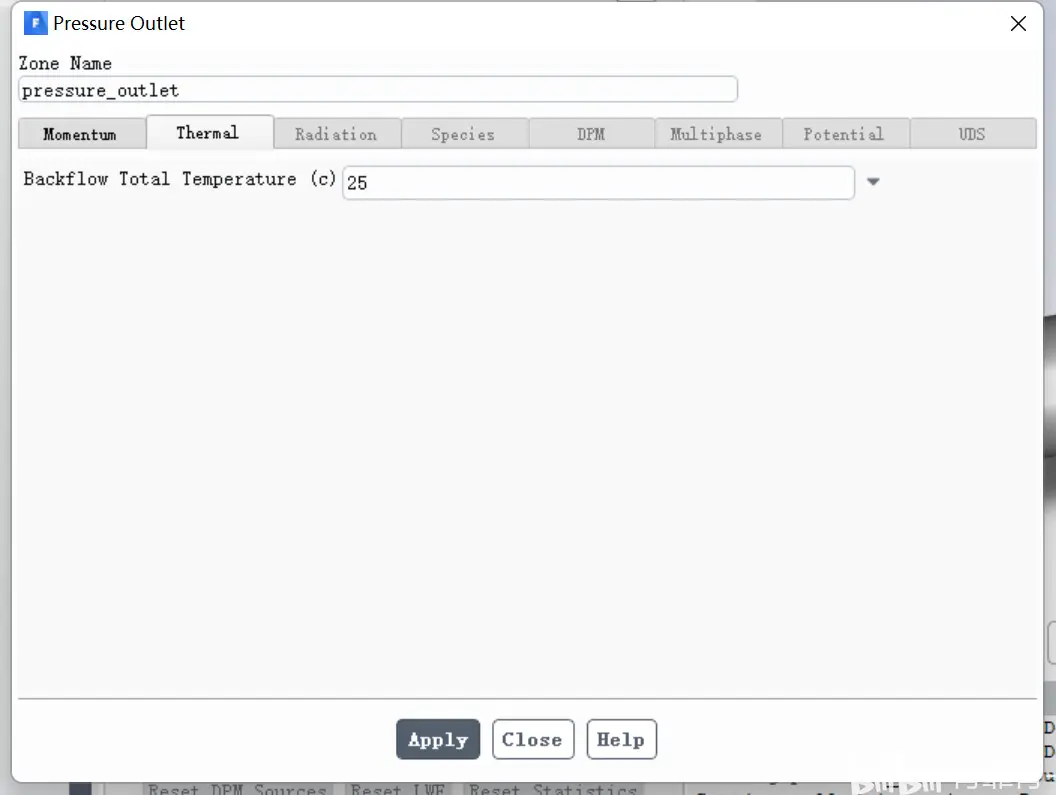

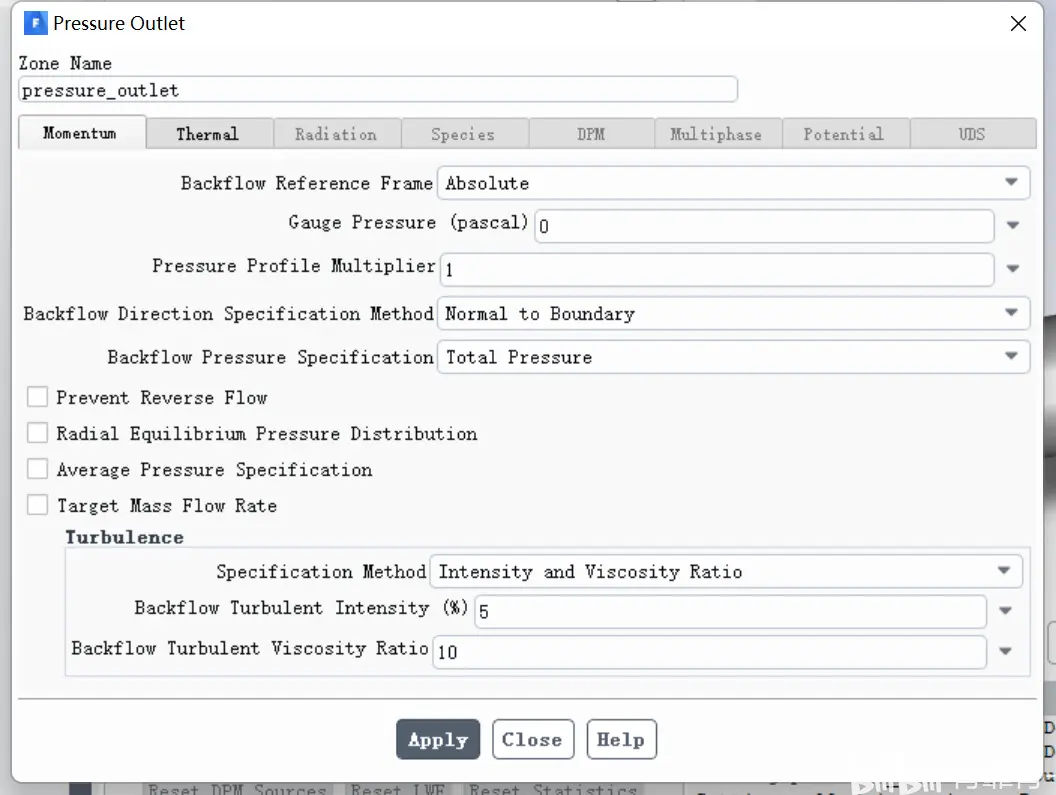

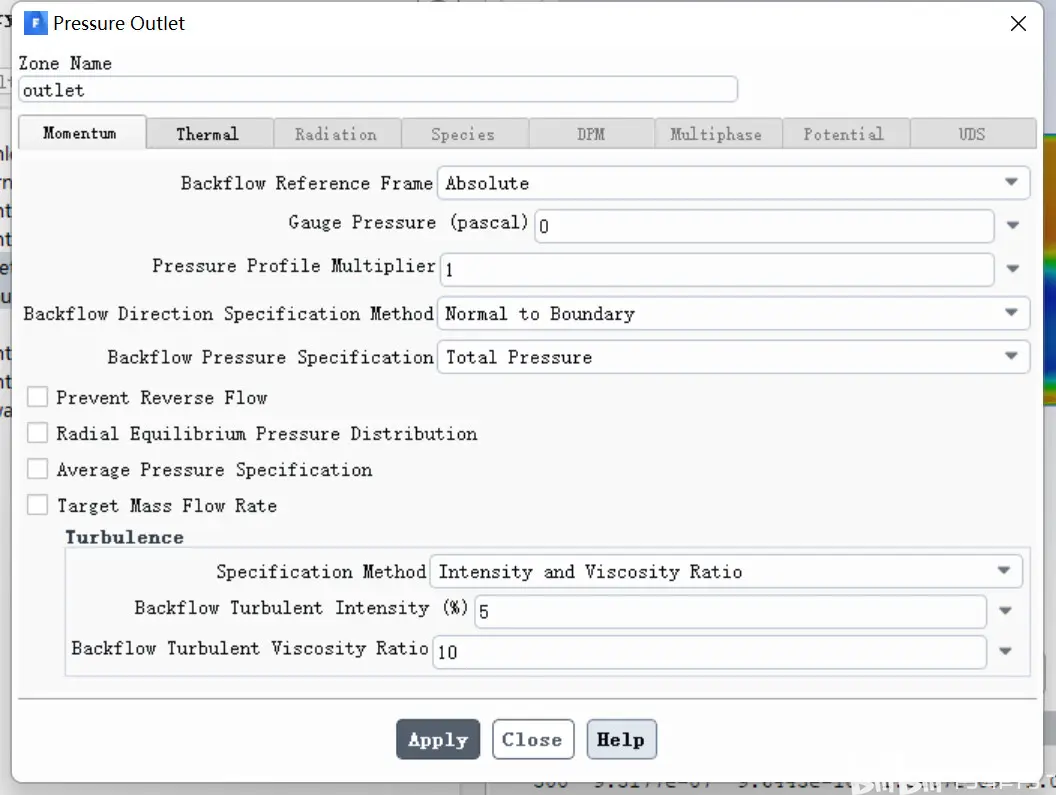

压力出口设置如下：

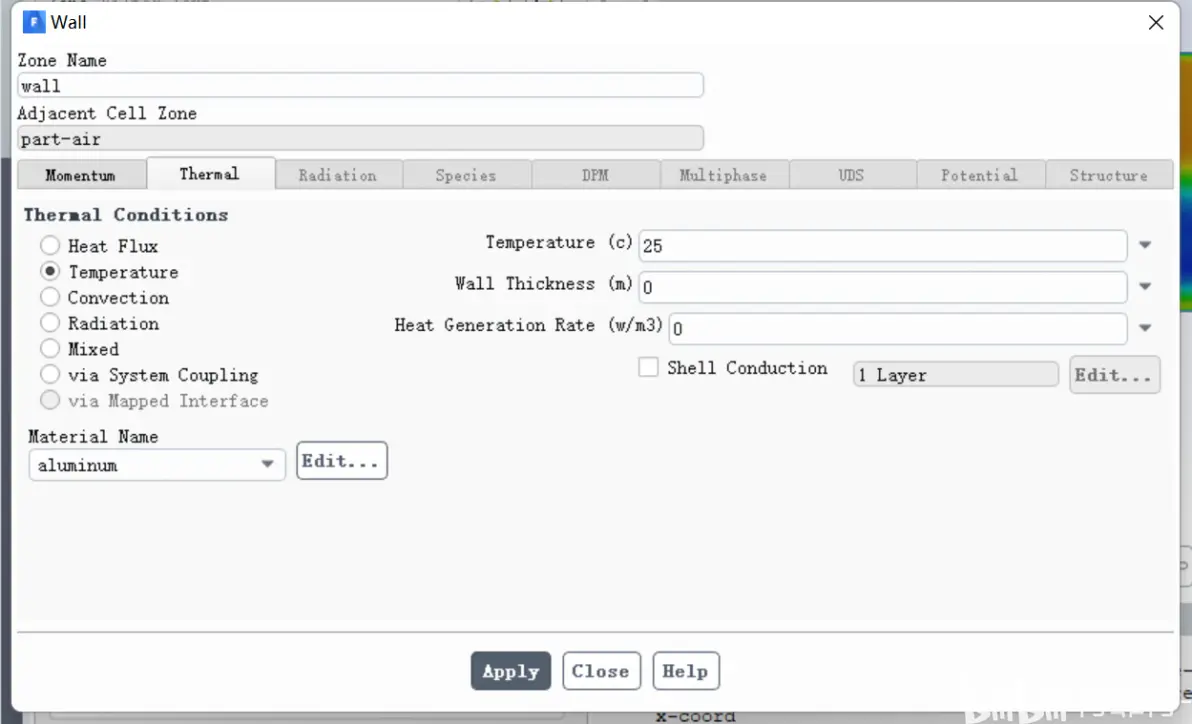

壁面设置如下：

计算完毕后，温度分布如下：

速度分布如下：

2.共轭传热案例

如下图所示为CPU散热问题计算模型，矩形CPU外部为矩形外流域。

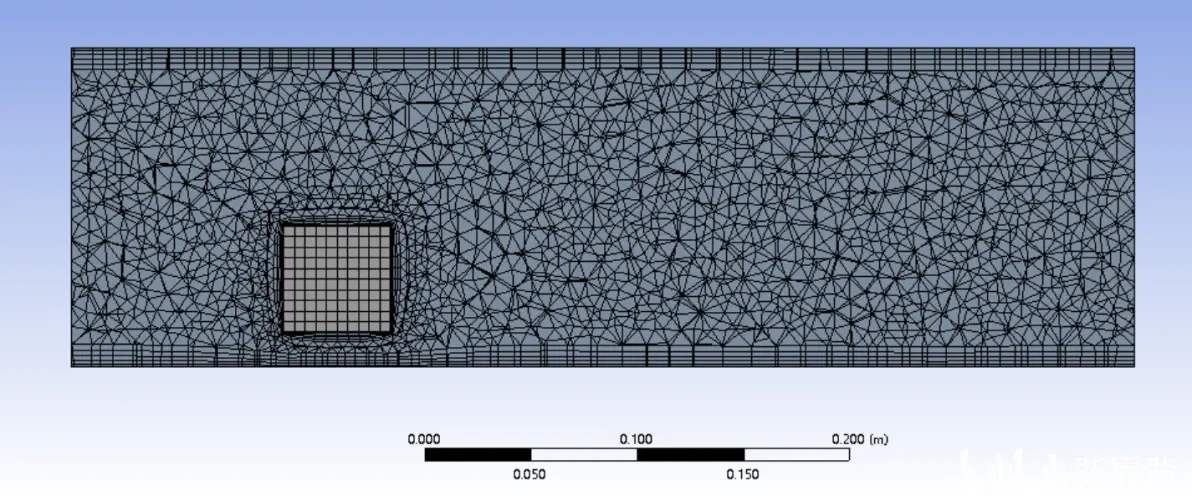

网格如下所示：

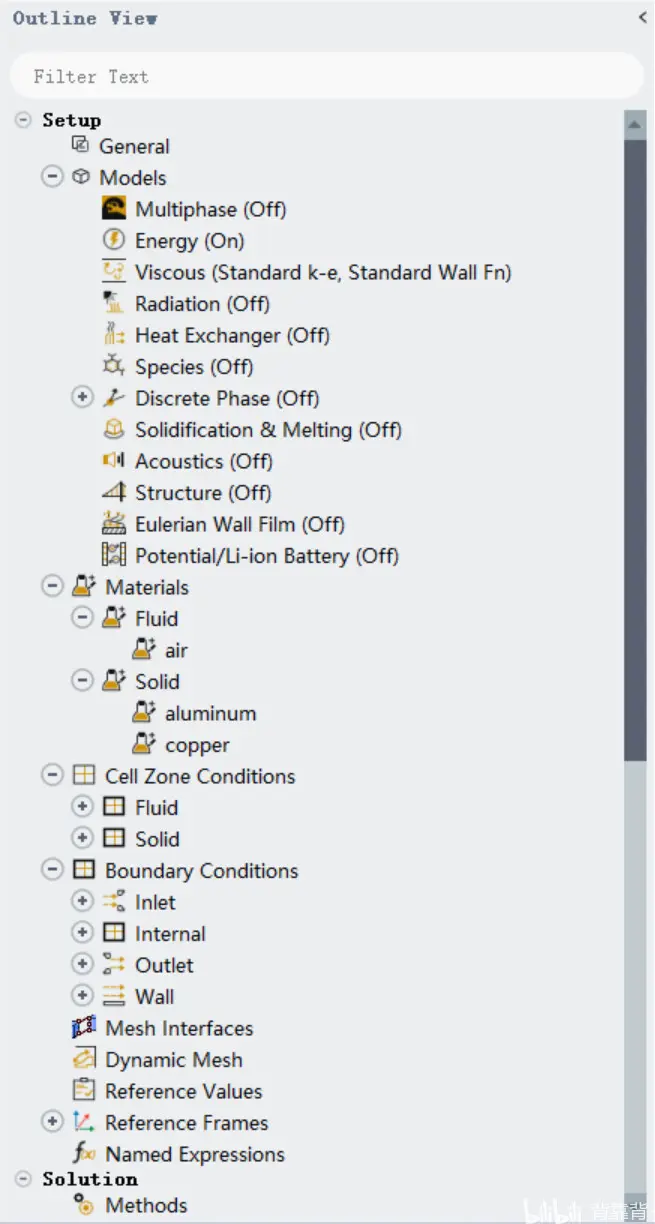

打开Fluent，设置如图，打开能量方程，流体材料为空气，固体材料设置为铜。

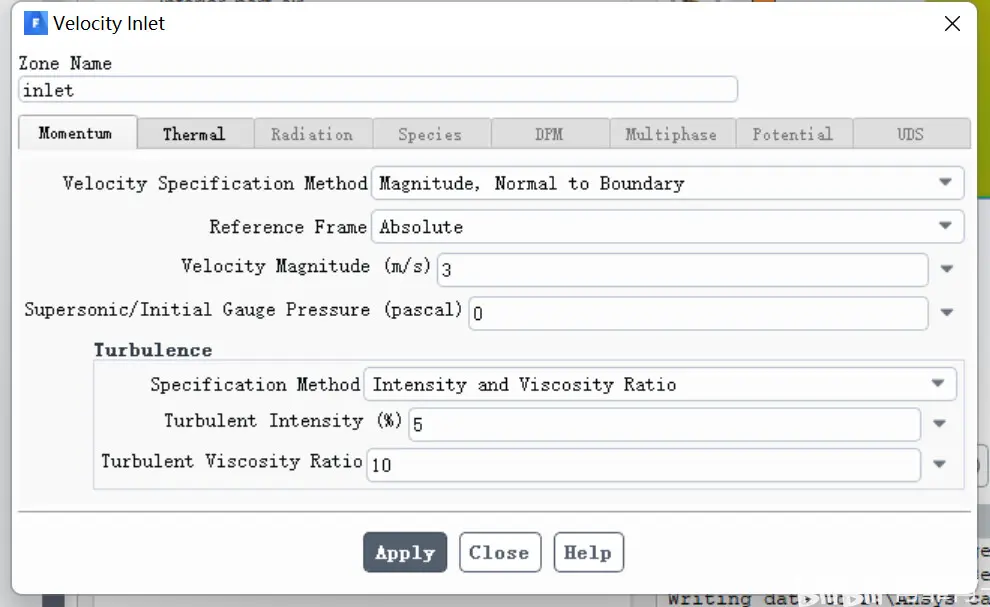

进口给定速度3，温度25度。

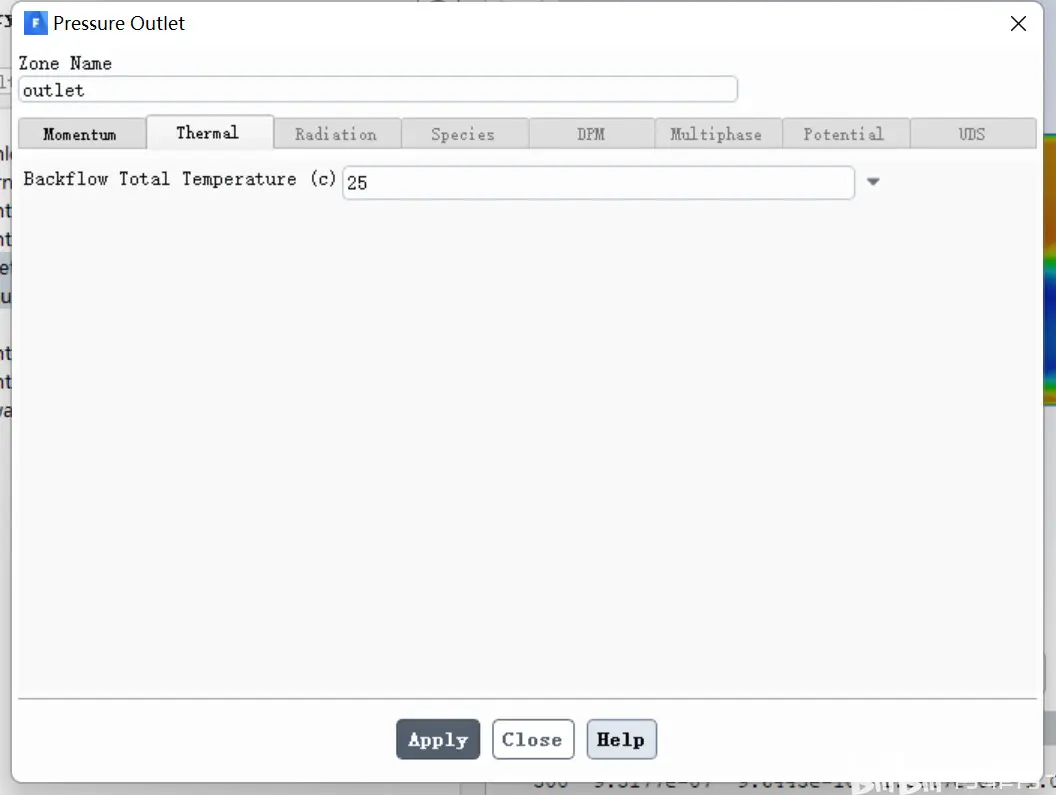

出口设置如下：

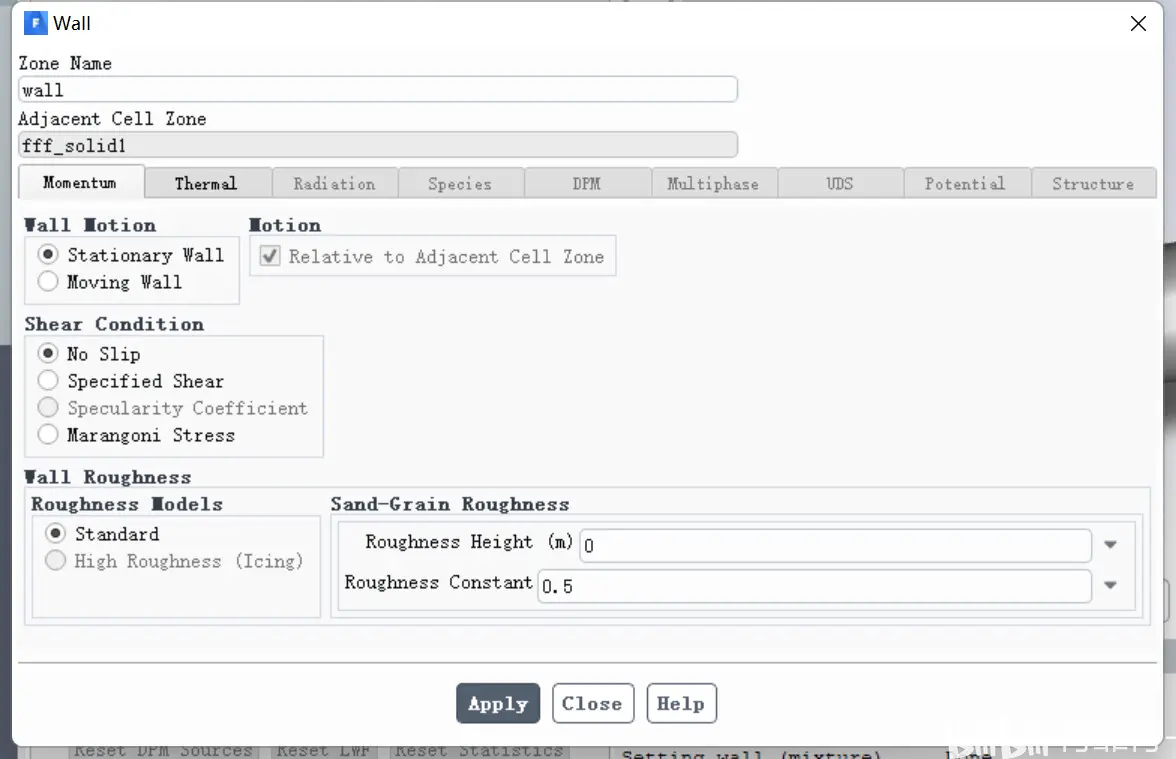

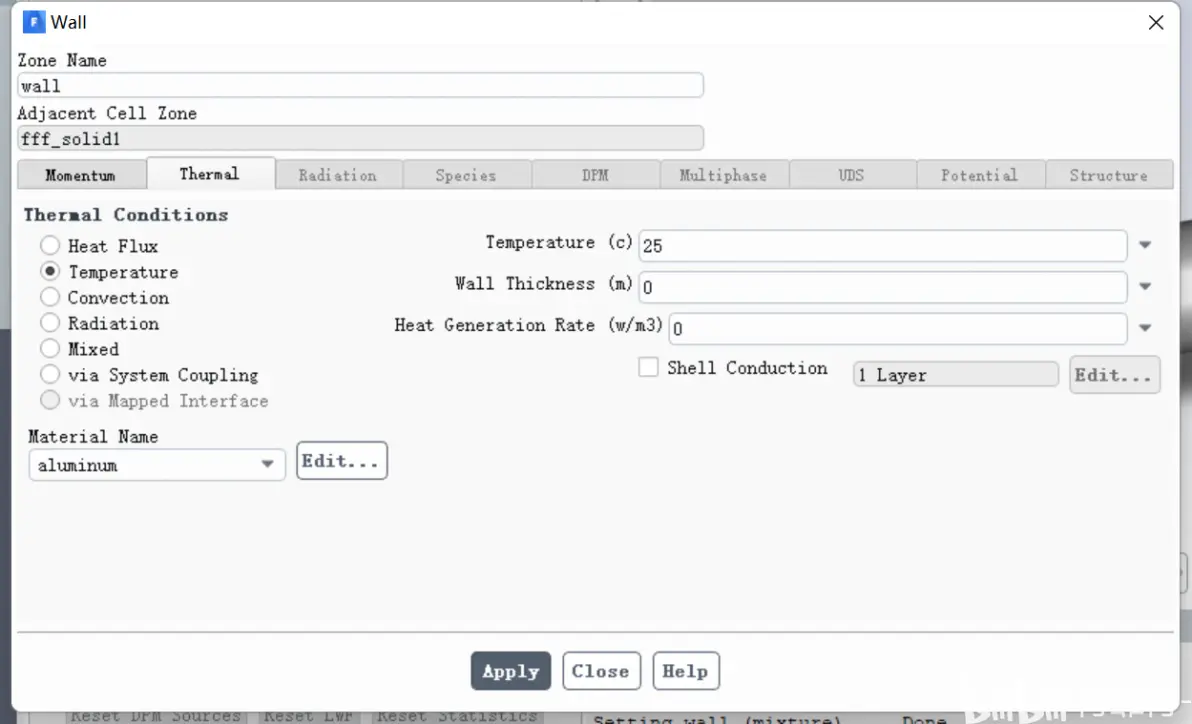

壁面设置为：

计算结果如下：

某截面的温度分布为：

速度分布为：

案例模型文件见评论。

学习原视频为：https://www.bilibili.com/video/BV1mT4y1P7cH/?spm_id_from=333.999.0.0&vd_source=03b97078a665b84af50b20d13a26d2f4​

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
