Fluent Meshing-传统工作流程-9

       Fluent Meshing原则上是不支持六面体网格的生成的，只能通过类似拉伸边界层的方式来获取六面体网格，当模型中某一部分必须采用六面体网格时，就需要对这部分网格进行单独拉伸，然后与其他部分的体网格进行体网格的共节点拼接_

       本篇章就简要介绍一下利用Fluent Meshing和Fluent进行体网格共节点拼接的方法_

       ▇ 模型导入

       ▇ 体网格共节点拼接流程

       ▇ 讨论

01-模型导入

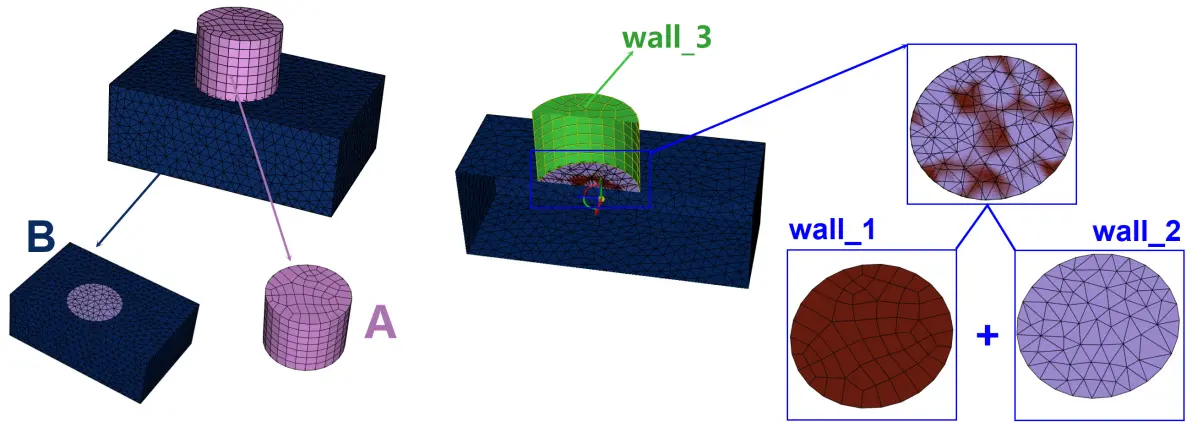

       本篇章模型分为两部分，分别是两个*.msh格式文件，一部分是一个六面体网格的圆柱，一部分是四面体网格的长方体，读入两个文件后发现，两部分在空间位置上是存在接触的，A、B两部分在接触位置都有着其各自的面，在事先已经将长方体B与圆柱体A接触位置的面单独拿出来了，所以长方体B与圆柱体A的接触位置是两个大小一致，重叠在一起的两个面，但是两个面上的节点是各自分布没有关系的，如上图所示_

       [注意]

       ✦ Fluent Meshing在存在六面体网格的情况下是不能进行体网格生成的，因此只能将模型拆分，分别进行体网格的生成和六面体网格的拉伸生成，之后再导入到一起进行体网格节点拼接_

02-体网格共节点拼接

       如果要将长方体B与圆柱体A拼接在一起，就意味着要使两者在接触位置上节点保持一致，圆柱体A上的的接触面wall_1上的节点位置显然是不能移动的，但长方体B上的的接触面wall_2上的节点是可以变动的，就可以用圆柱体A上的的接触面wall_1来替换长方体B上的的接触面wall_2，之后对长方体B重新进行体网格生成就可以了_

       模型导入后存在于结构树中的Unreferenced中，删除位于Cell zones中的体网格，我们仅需要面网格，利用面网格创建Mesh Object方便后续操作，对于圆柱体A的体已经删除，可将上图中的wall_3也删除掉，对于圆柱体A我们需要的仅仅是底下接触位置的面_

       接下来我们将通过TUI命令使wall_1替换掉wall_2，并使wall_1上的节点与周边位置是连接完好的_

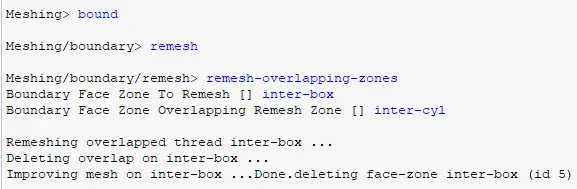

       以下为在TUI窗口的输入信息_

       在TUI窗口点击回车进入

       输入bound，点击回车

       输入remesh，点击回车

       输入remesh-overlapping-zones，点击回车

       输入inter-box，点击回车

       输入inter-cyl，点击回车

       完成！

       说明：在点击回车后，再点击一次回车就可显示出接下来可以输入的命令列表，可以在其中进行选择，因为我知道需要用什么命令，所以只点击了一次，可查看列表中的其他命令并自行尝试学习；

       [注意]

       ✦ wall_1与wall_2只是我方便描述自己起的名字，在模型里wall_1的名字为inter-cyl，wall_2的名字为inter-box，因为TUI命令需要用到这两个名字，注意区分；

       ✦ 上述所说的名字就是面网格存放的Face Zone的名字，可通过Boundary _Manage_进行显示查看；

       ✦ remesh-overlapping-zones命令也可简写为r-o-z；

       ✦ Fluent Meshing有一些不是很常用的功能目前是并没有添加到图形界面的，但是可以通过TUI命令实现，比如本章节用到的功能；

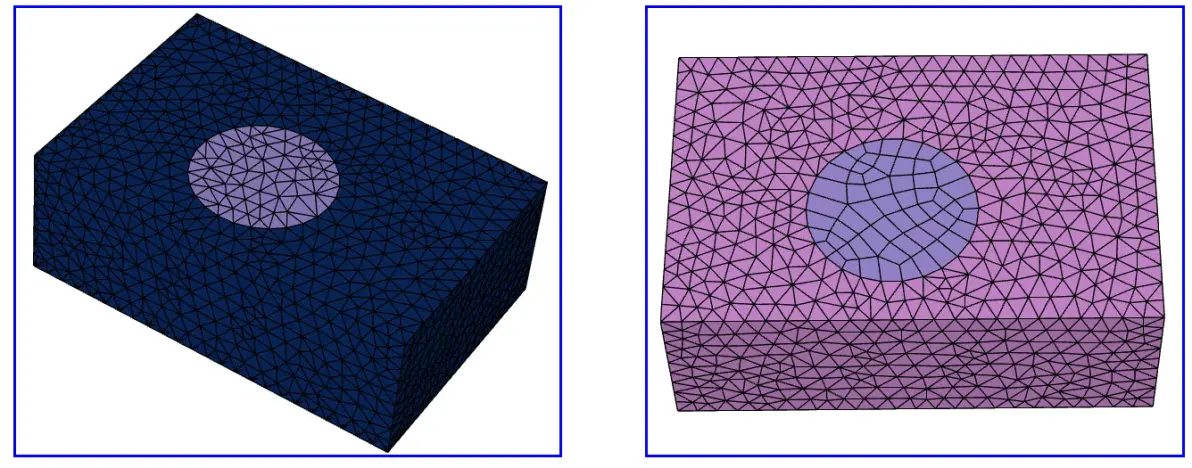

       对长方体B进行体网格生成并导出*msh文件，圆柱体A还是用原来的，这样两者在接触位置上的节点就是完全重合的，但是目前只是位置上的节点重合(即一个位置上存在两个节点，只是位置上保持重合)，并没有达到真正的共节点(即两者共用一个节点)，需要在Fluent中完成后续的节点合并工作_

       打开Fluent_通过File_Read_读入其中一个文件_

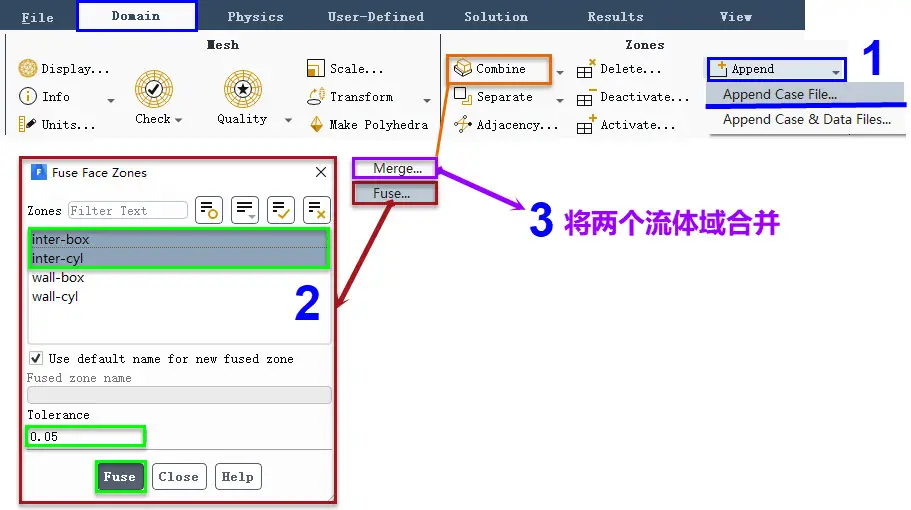

       通过Domain_Zones_Append_在保留第一个模型的情况下读入第二个模型_

       通过Domain_Zones_Combine_Fuse将两个重叠面融合成一个新面，且软件会自动将这个面设置成interior，此时便完成了体网格的共节点拼接，即长方体B与圆柱体A在接触位置共用一套节点_

       之后便可以通过Domain _ Zones _Combine_Merge将两个流体域合并成一个_

       [注意]

       ✦ 经过在Fluent Meshing中的处理，长方体B与圆柱体A在接触位置已经达到节点位置重合了；

       ✦ 需要事先在Fluent Meshing中将这两个流体域设置成相同类型，即都是流体或都是固体；

03-讨论

       ✦ 本篇章简要介绍了利用Fluent Meshing和Fluent进行体网格共节点拼接的方法_

       ✦ Fluent Meshing有着其独特的优势，但在六面体网格方面就表现的相当不便；

       ✦ 每个软件都有其独特的优势和劣势，如果熟悉其他软件的小伙伴，也完全可以采用其他软件来解决以上问题，比如Hypermesh在六面体网格生成以及节点合并方面就非常具有优势，可以利用通用文件类型(*.msh格式)在两款软件间自由切换；

       ✦ 不进行节点合并也可以计算，可以采用Interface进行数据交互，但是计算精度会受到影响，而且还需要创建Interface，本人强迫症晚期，更倾向于使模型共节点；

       ✦ 模型文件分享！[仅供学习交流使用]

      https://pan.baidu.com/s/1FZ_qv6hAJMjA3MvKA9lKxA

       提取码：pcfd

     ❖ 可能会存在描述错误或理解不足等问题，欢迎指正交流_
