423-液体端面密封润滑膜固体颗粒沉积特性及密封性能仿真Workbench-SpaceClaim-AnsysMesh-Fluent

1工况说明

研究密炼机端面密封环的润滑情况，密炼机在运转过程中，会有一些微米颗粒，从压力入口泄露进来，影响流场，并在液膜中沉积。dpm模型，考虑空化效应。

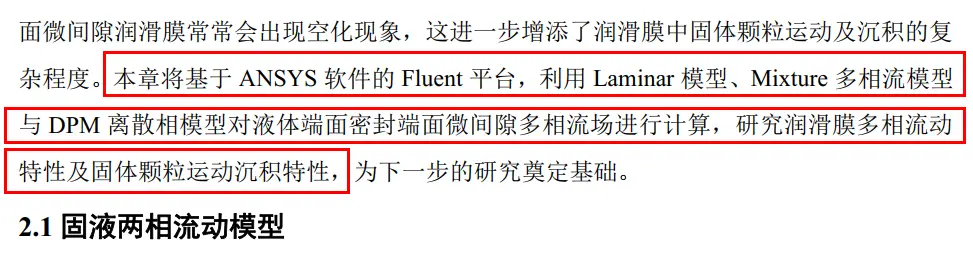

2 参考文献

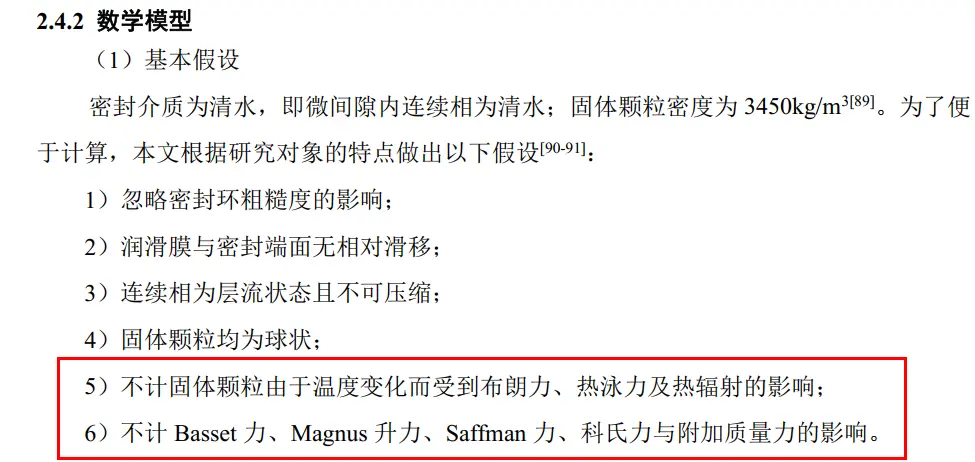

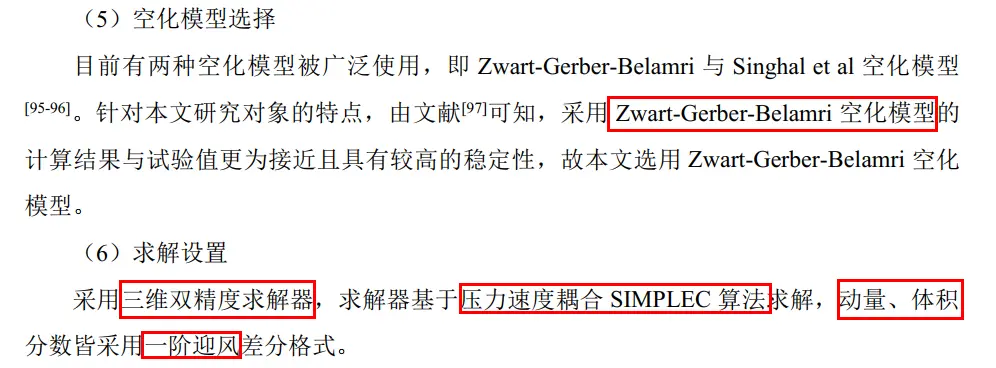

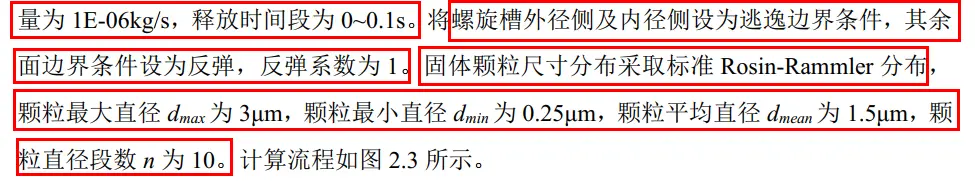

液体端面密封润滑膜固体颗粒沉积特性及密封性能研究_桂铠。













3参数设置

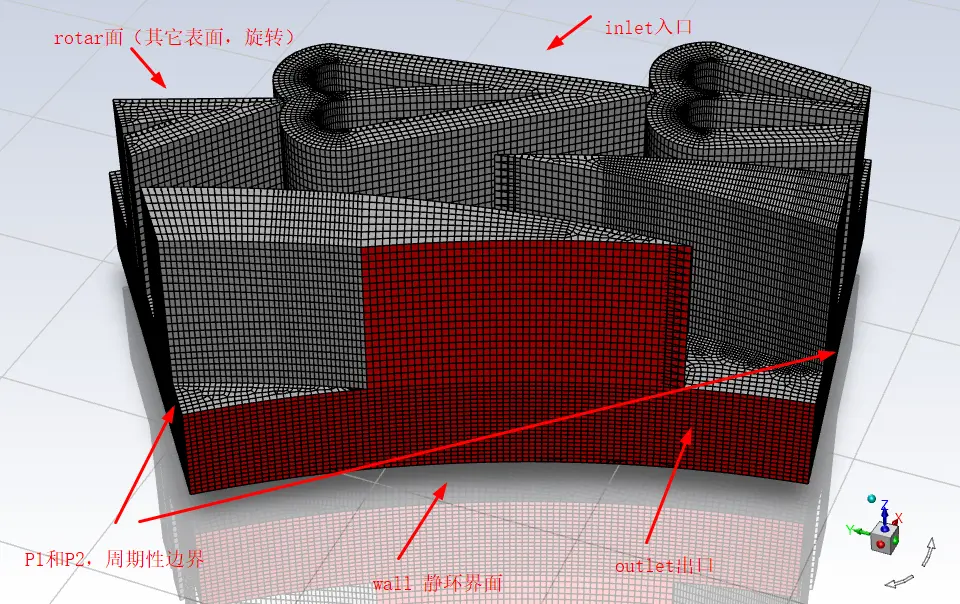

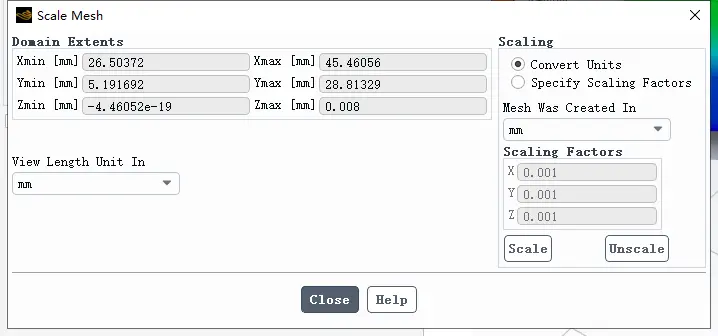

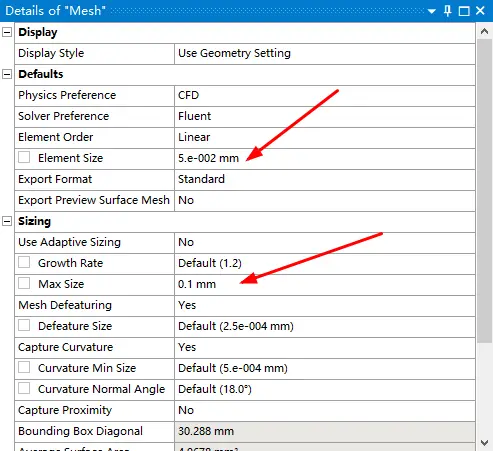

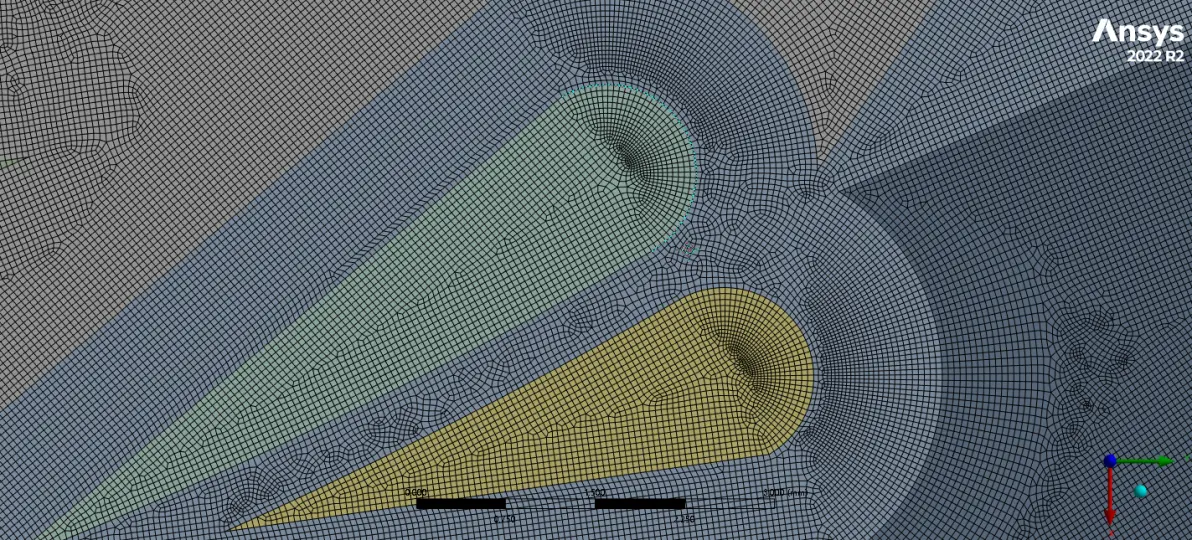

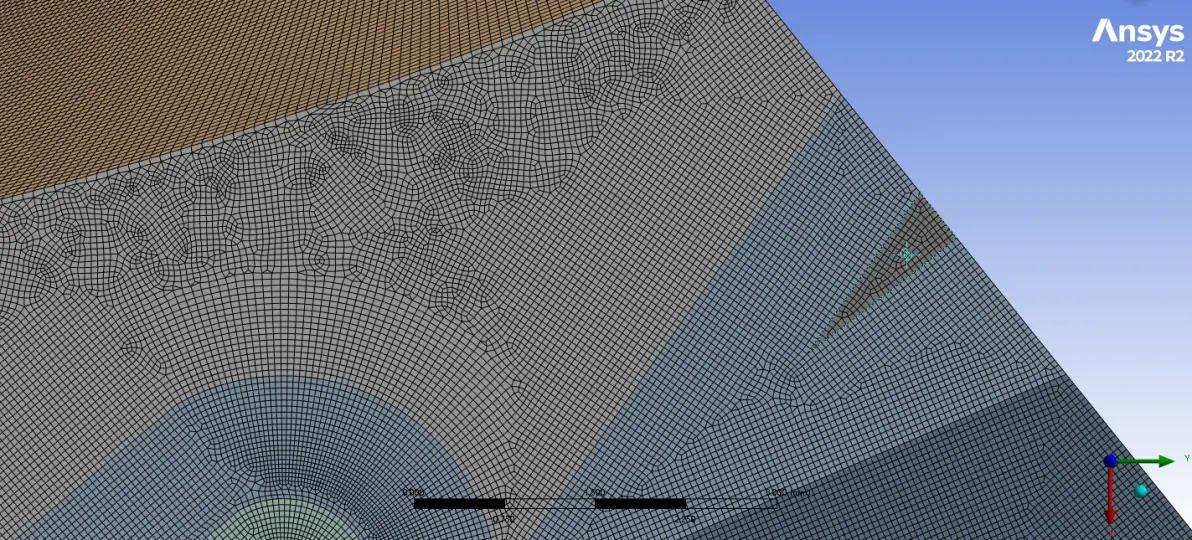

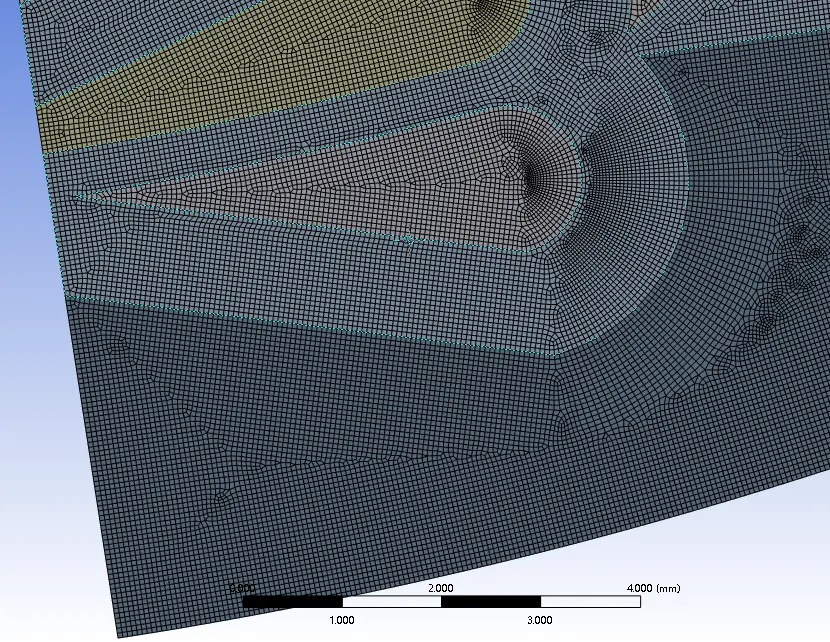

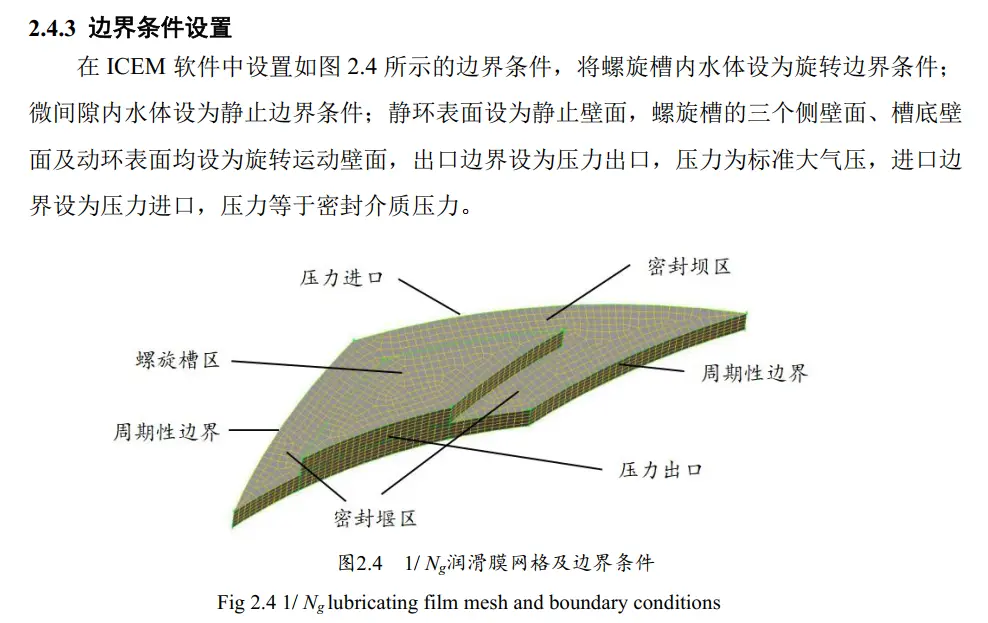

（1）模型和网格

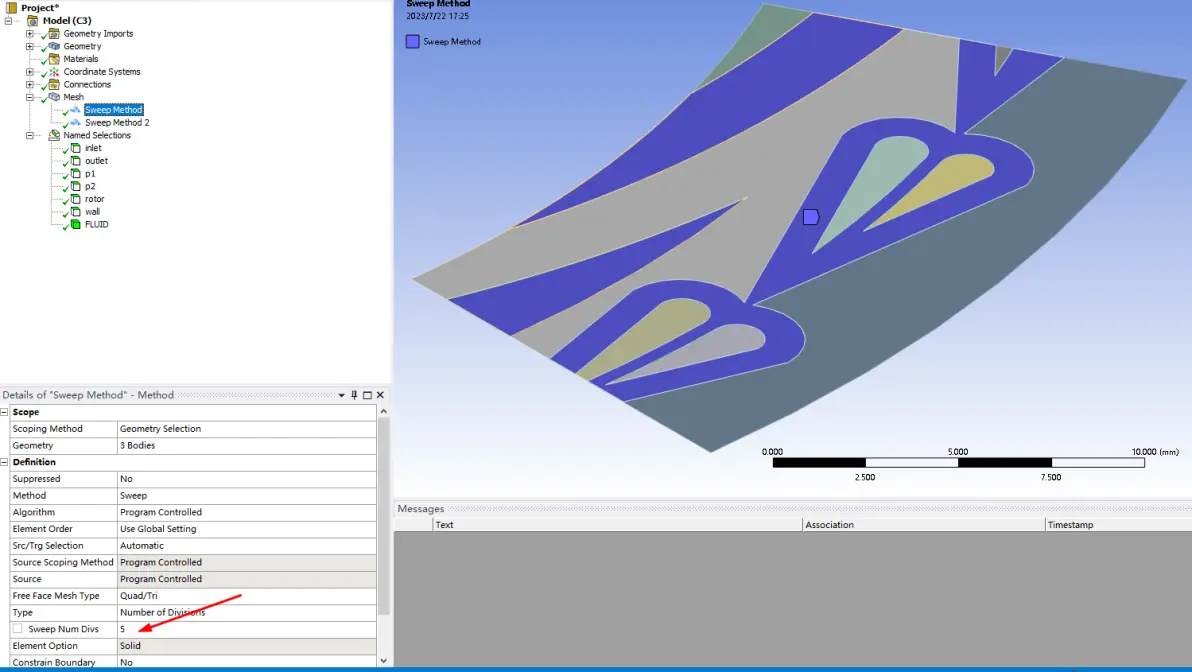

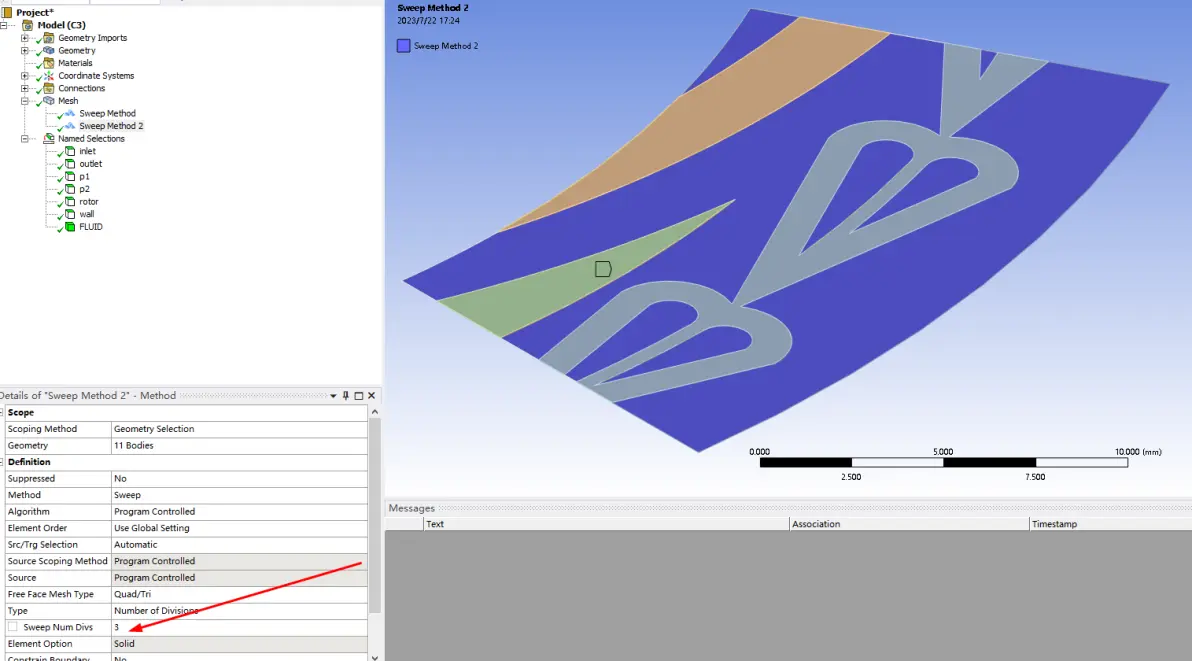

对槽区和气隙均使用扫掠网格，层数分别为5和3。



















（2）求解器设置



（3）层流模型

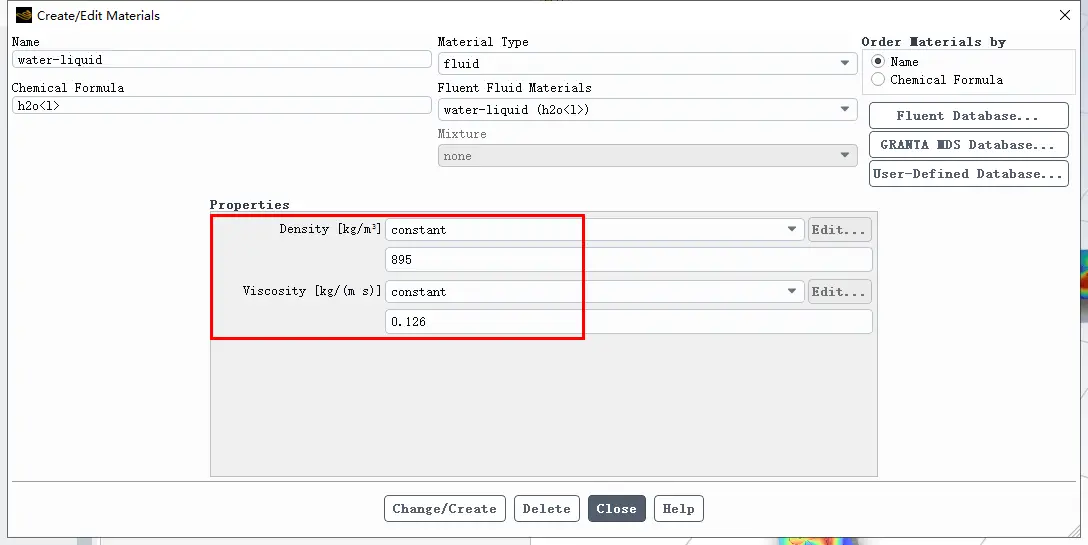

（4）材料属性

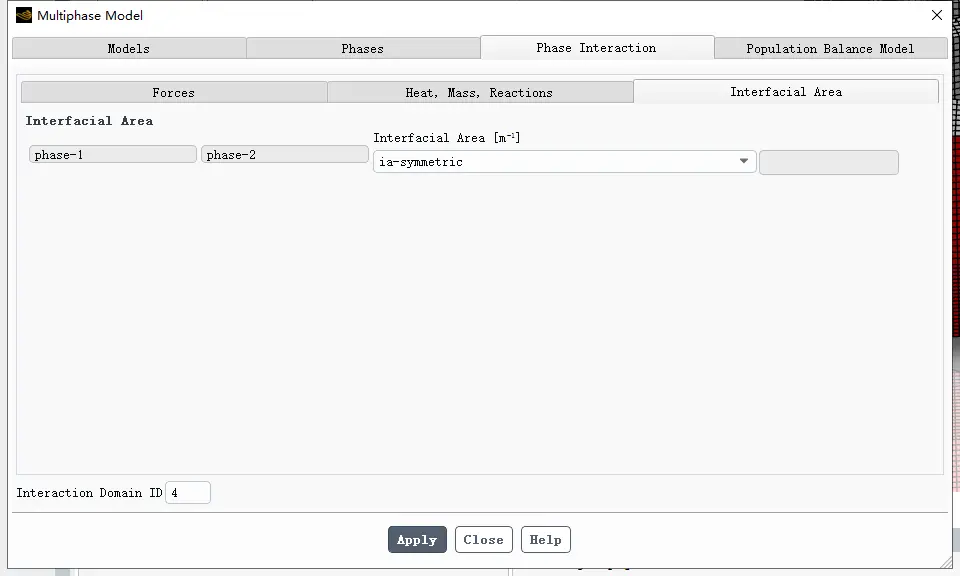

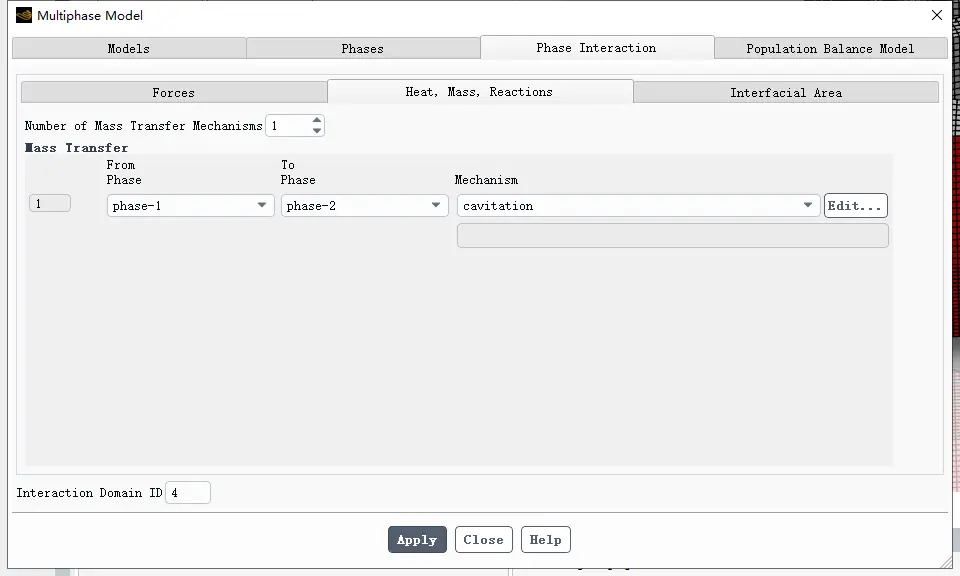

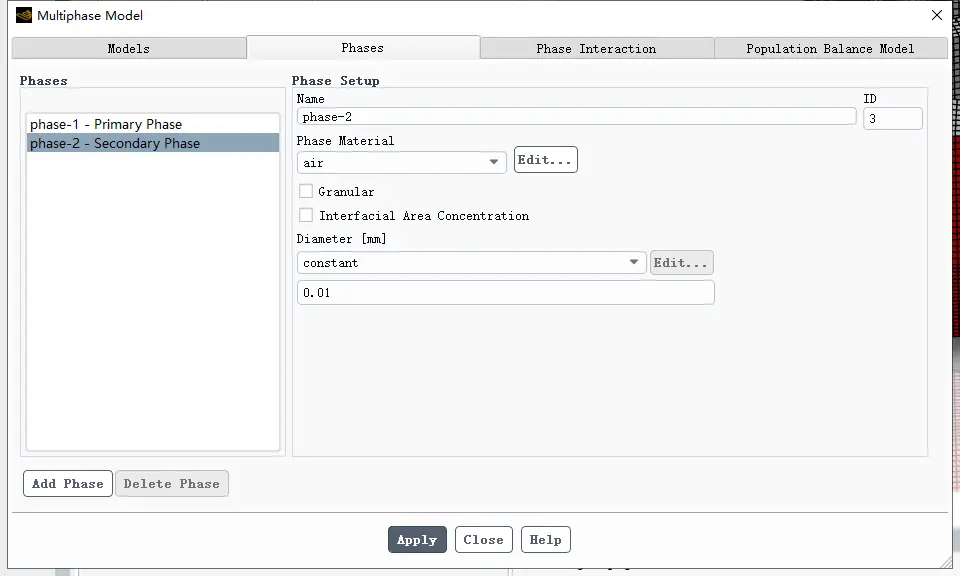

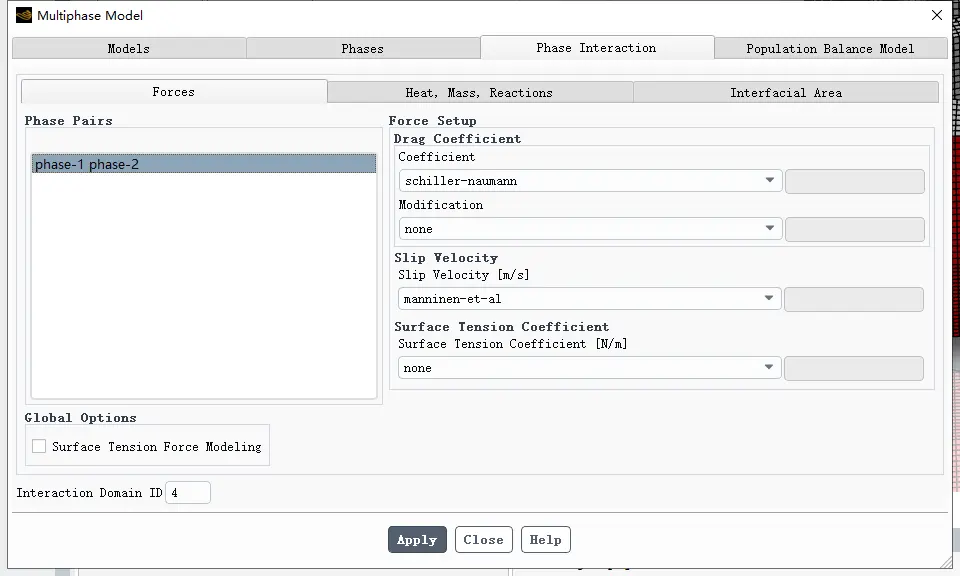

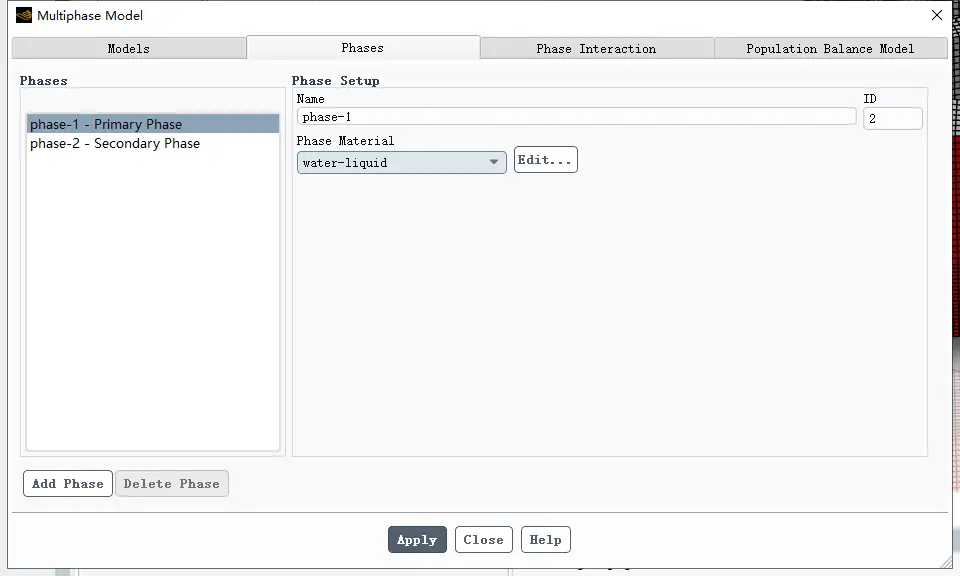

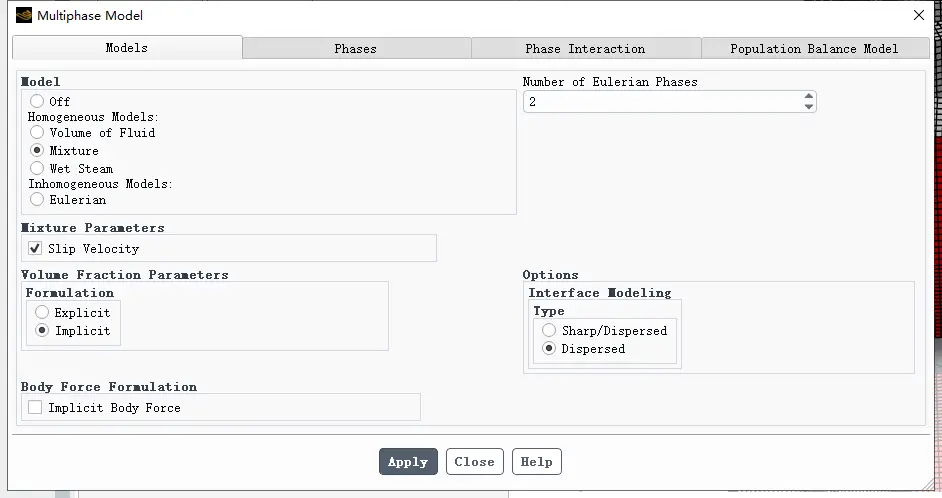

（5）多相流模型

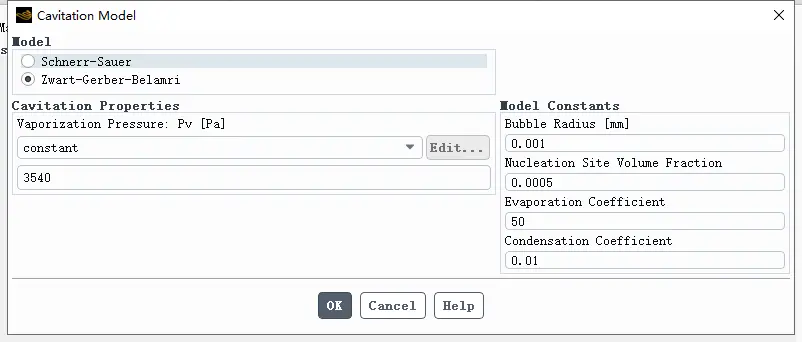

第1、2相分别是水和空气，空化模型，空化压力3540Pa。

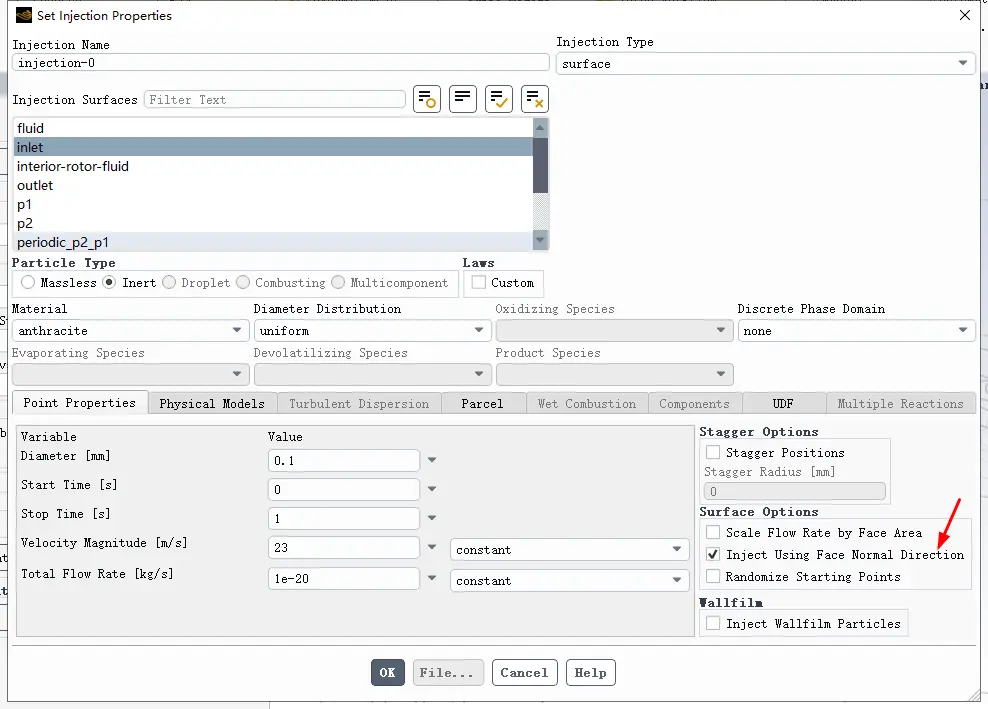

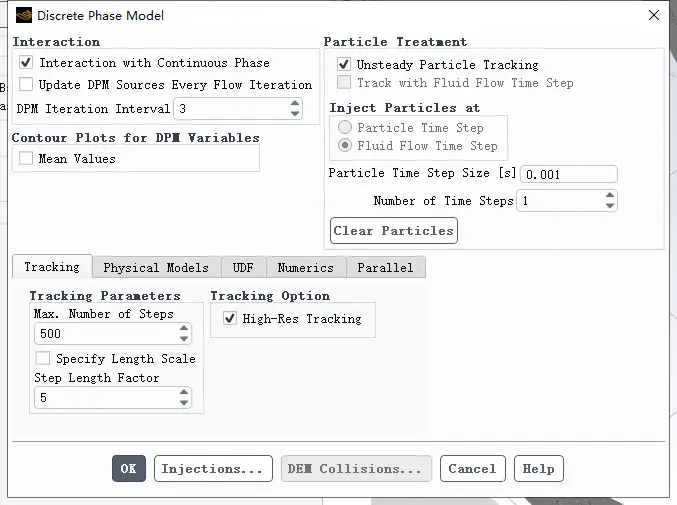

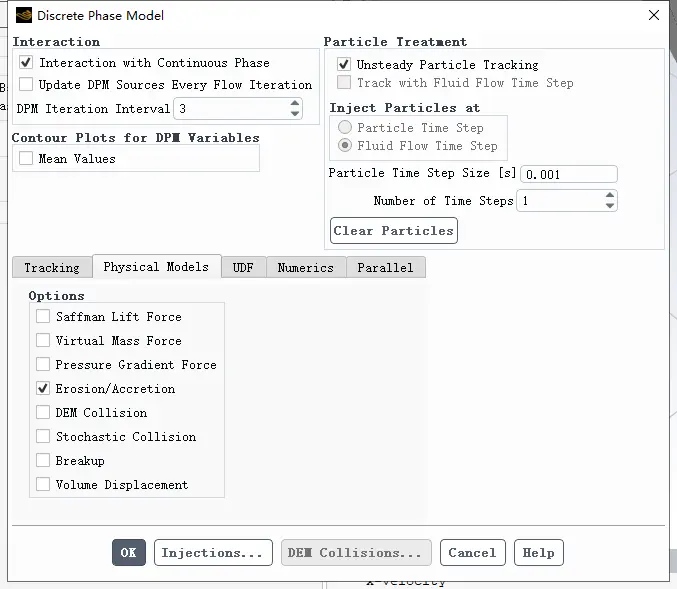

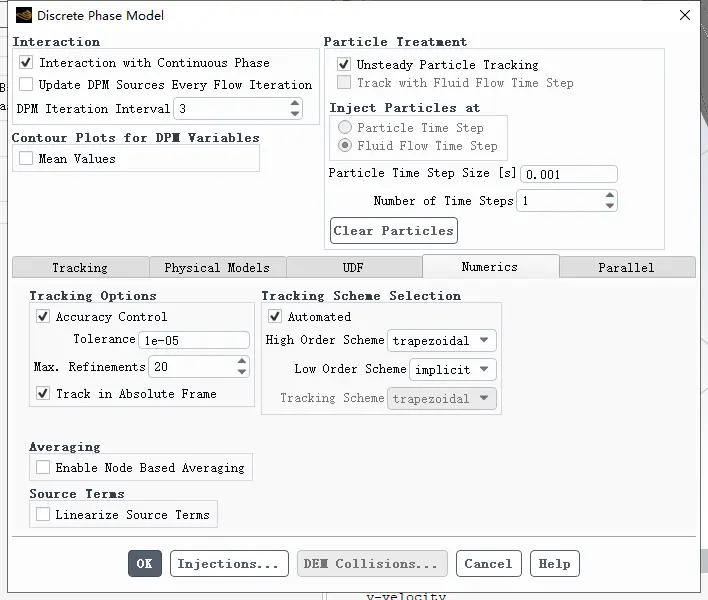

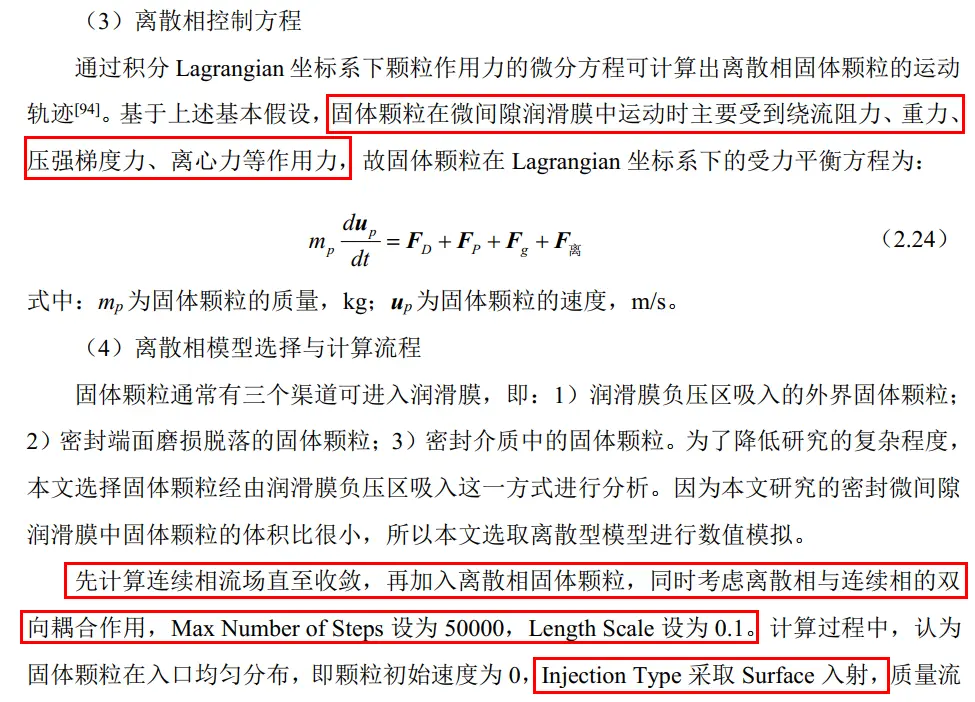

（6）离散相模型









入口和出口离散相逃逸边界；其它壁面离散相反射边界。

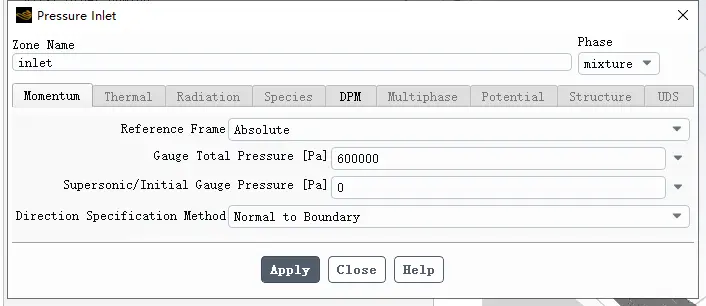

（7）入口设置

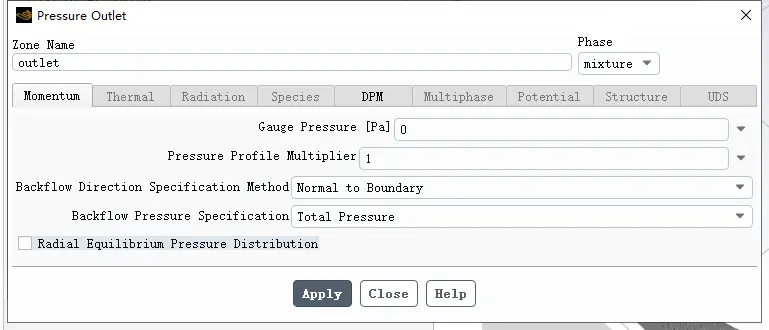

（8）出口设置

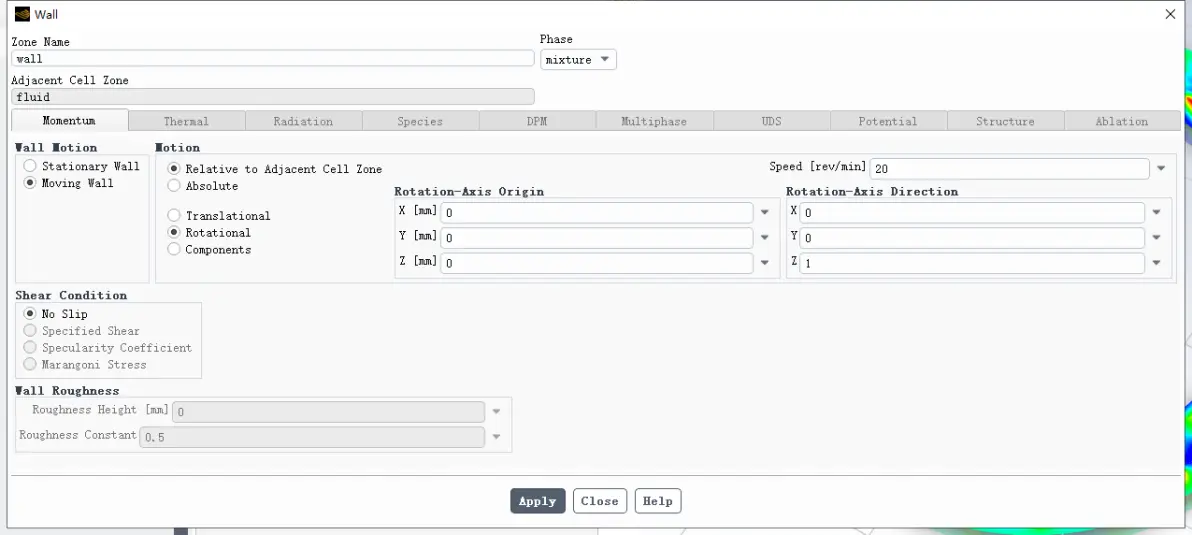

（9）旋转壁面设置

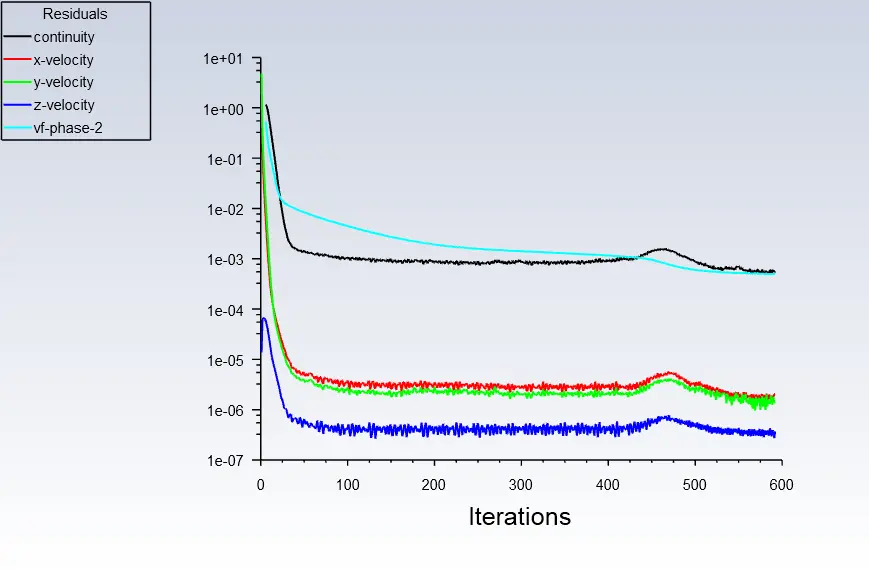

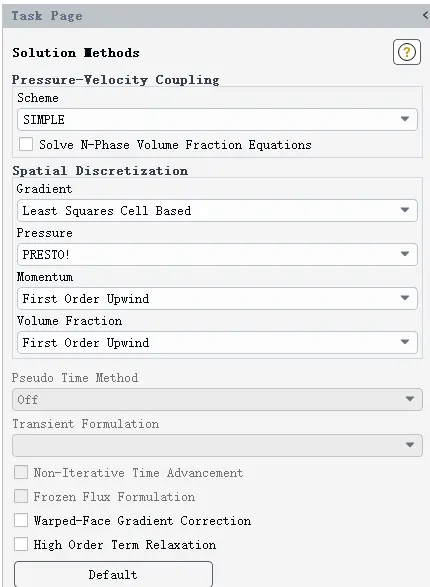

（10）算法等设置



（11）离散相的边界条件

使用默认即可（入口和出口逃逸边界，壁面反弹边界）

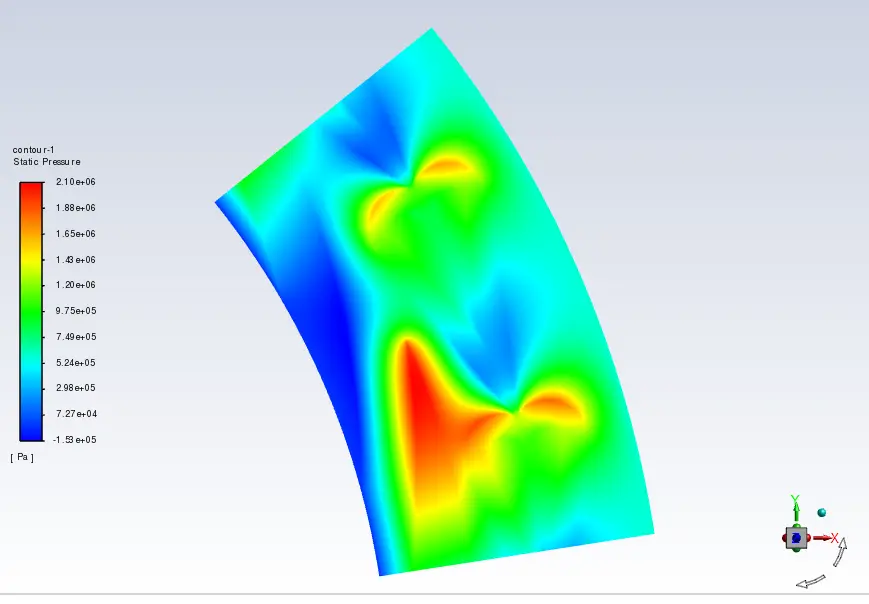

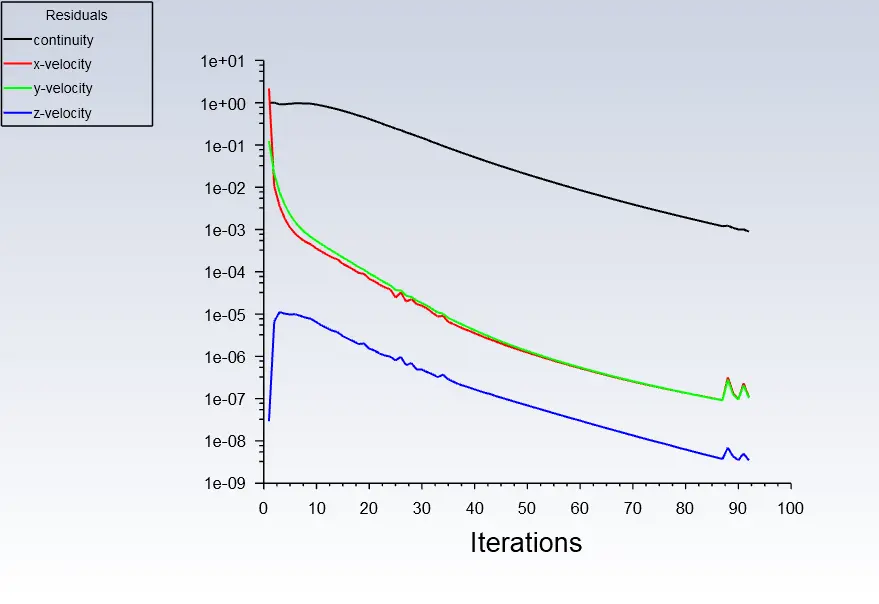

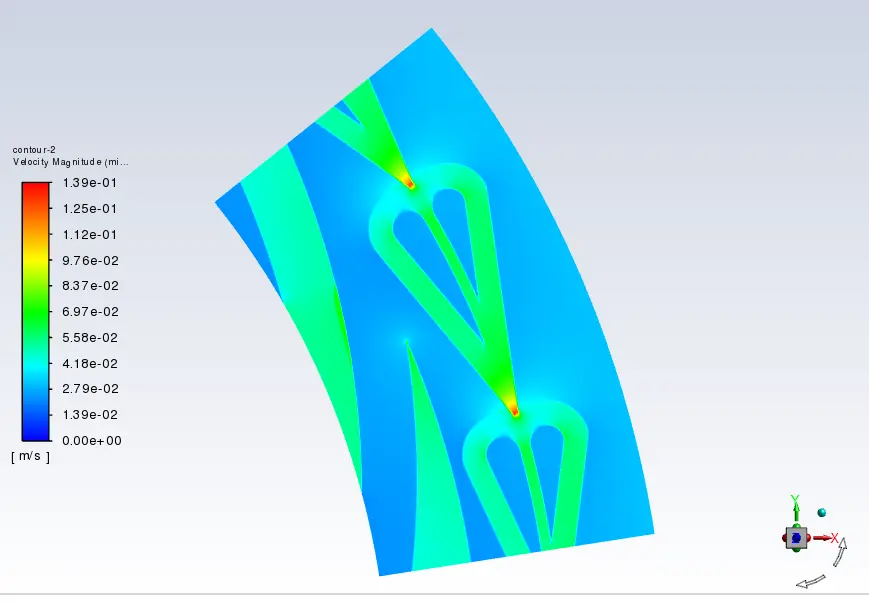

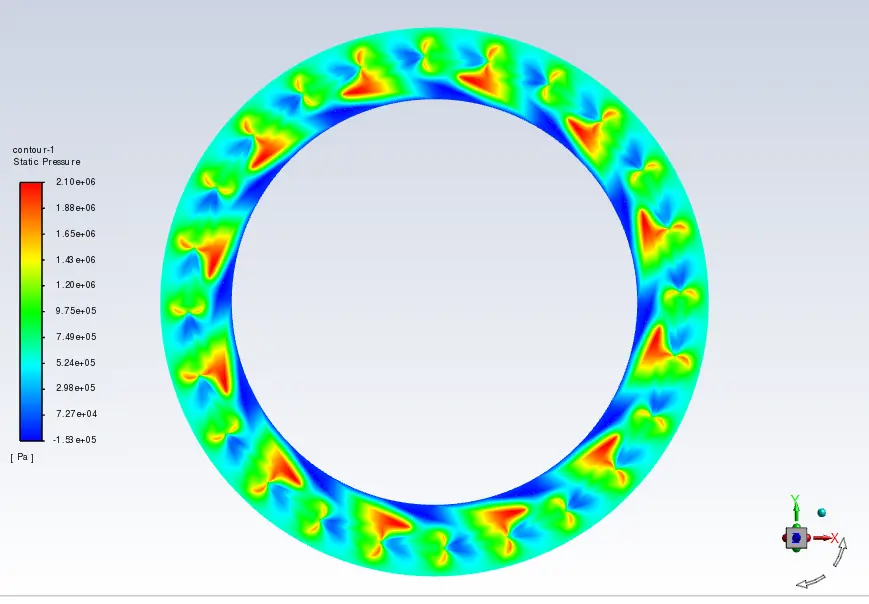

4单向流情况

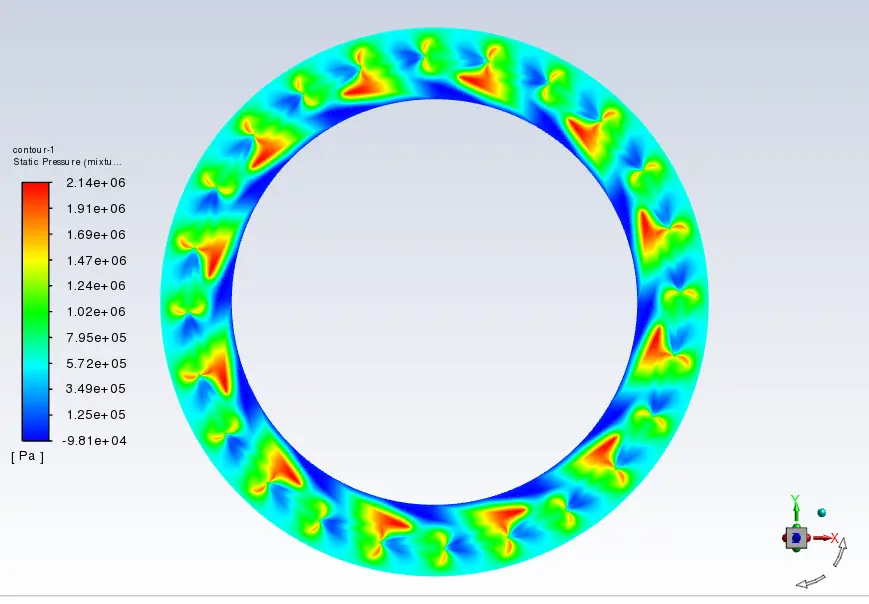

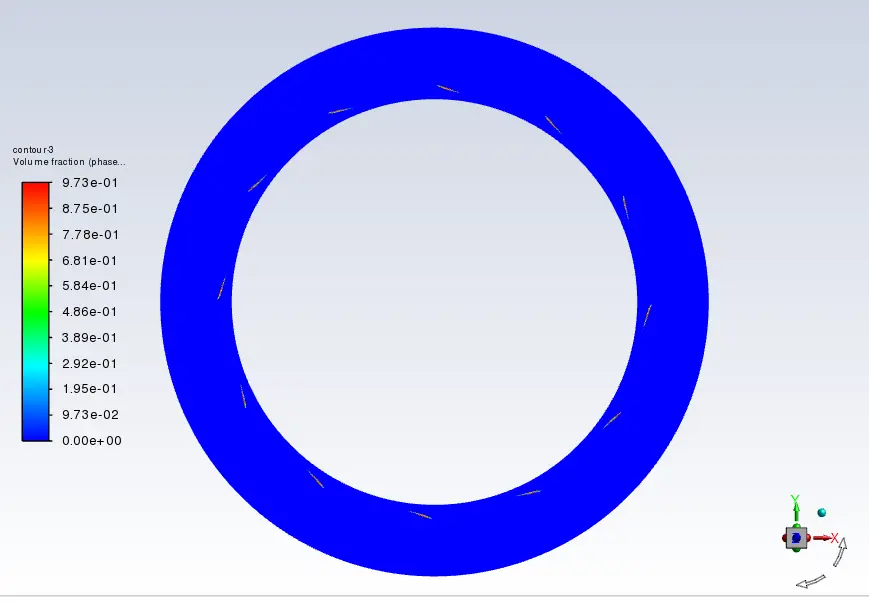

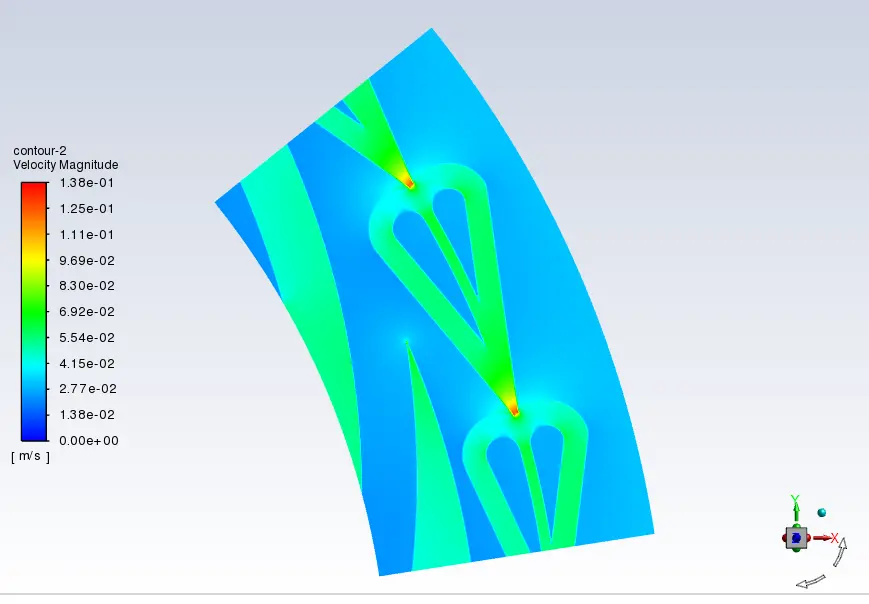

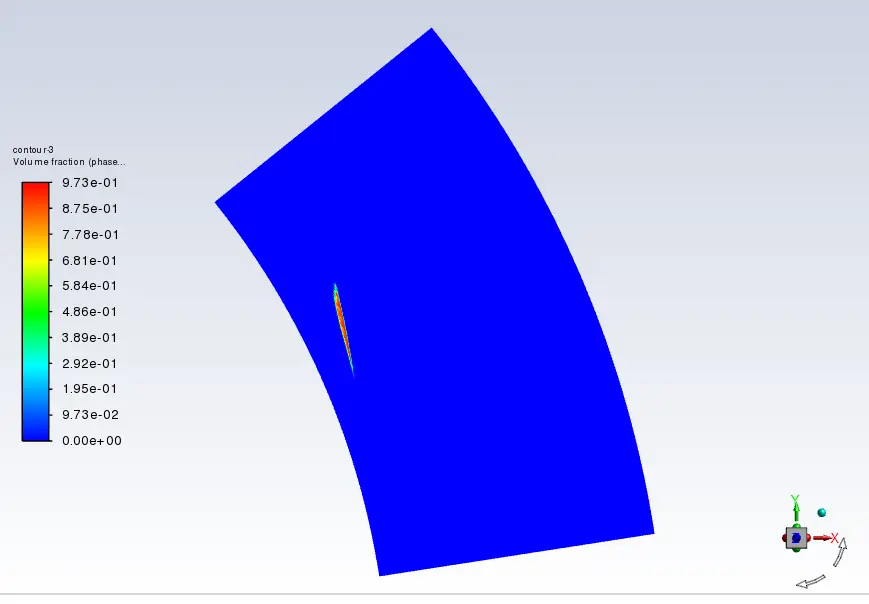

5两相流（含空化）情况

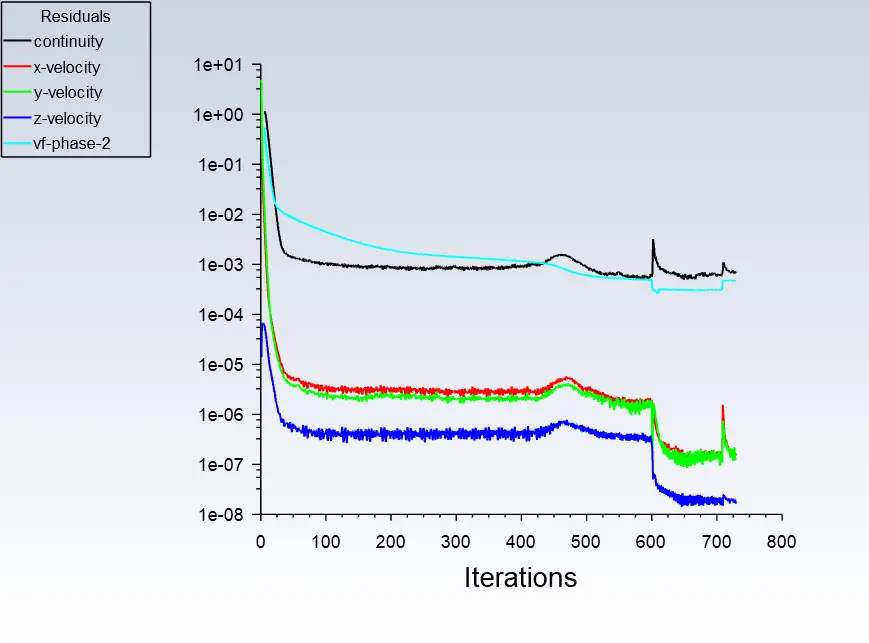

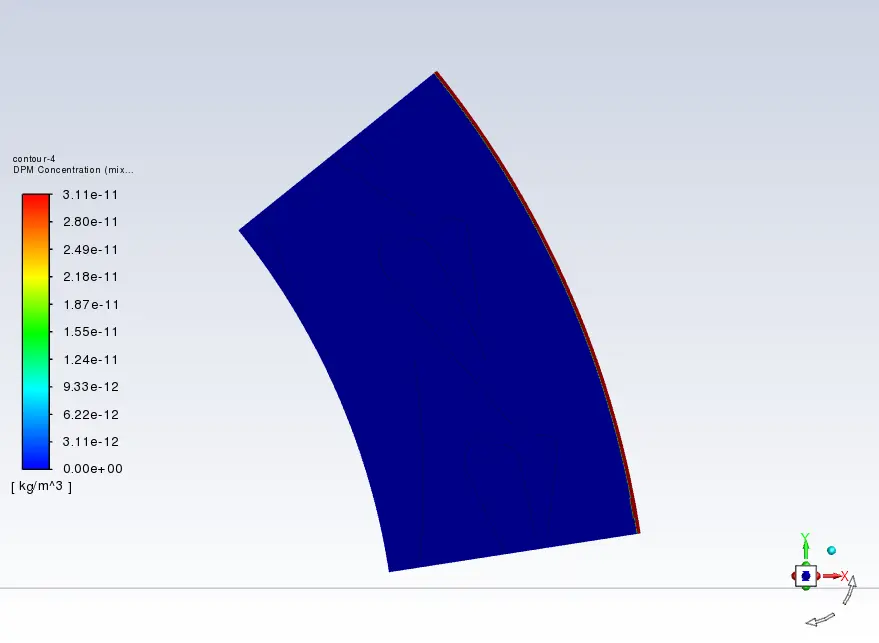

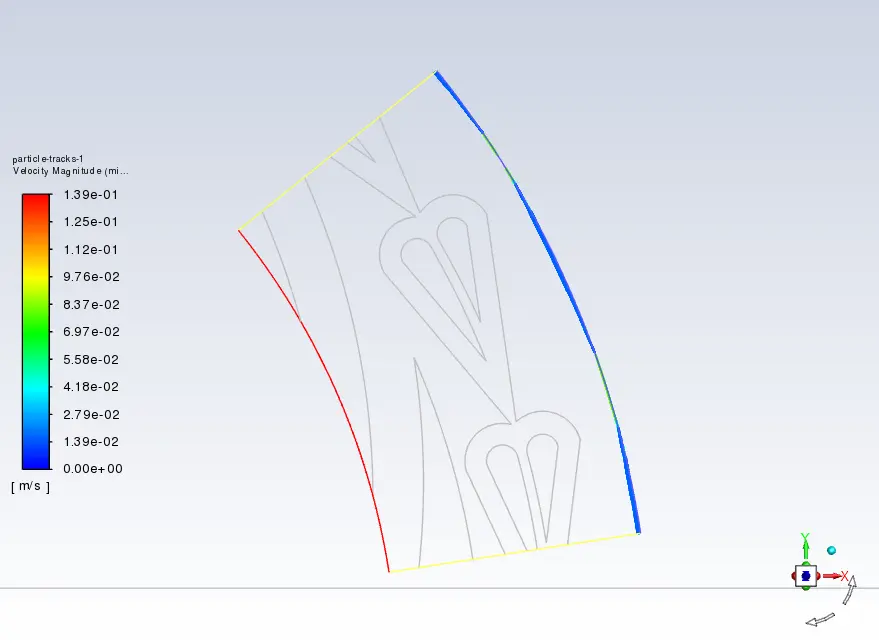

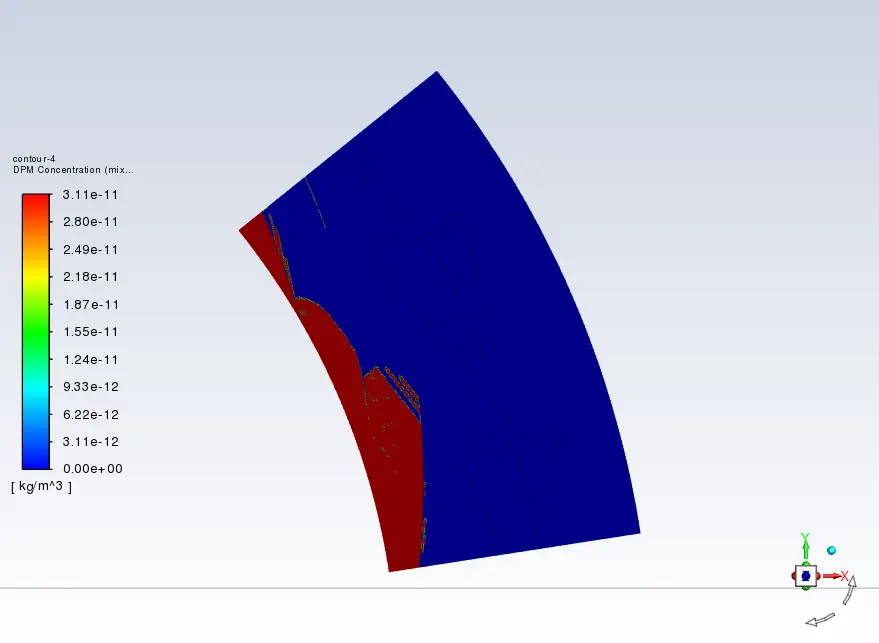

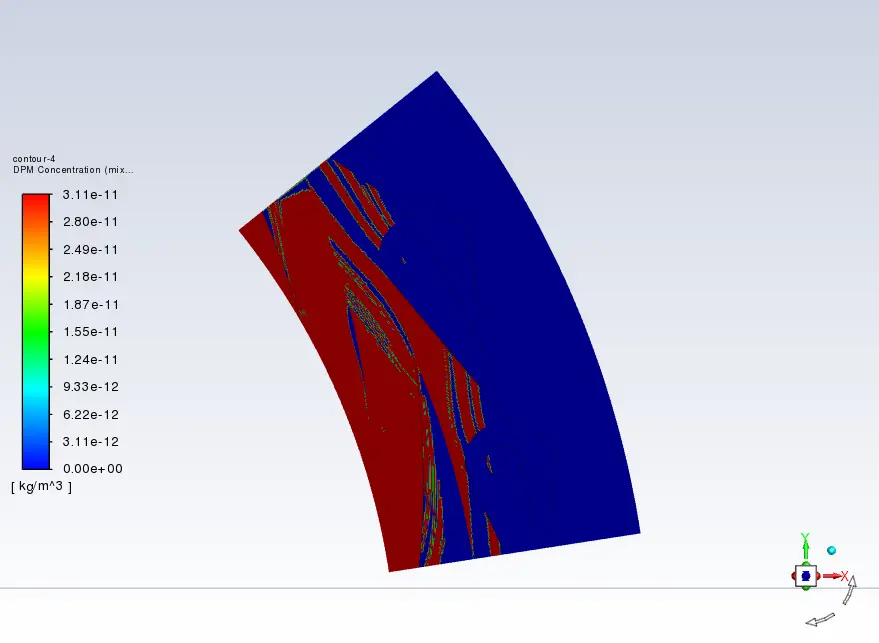

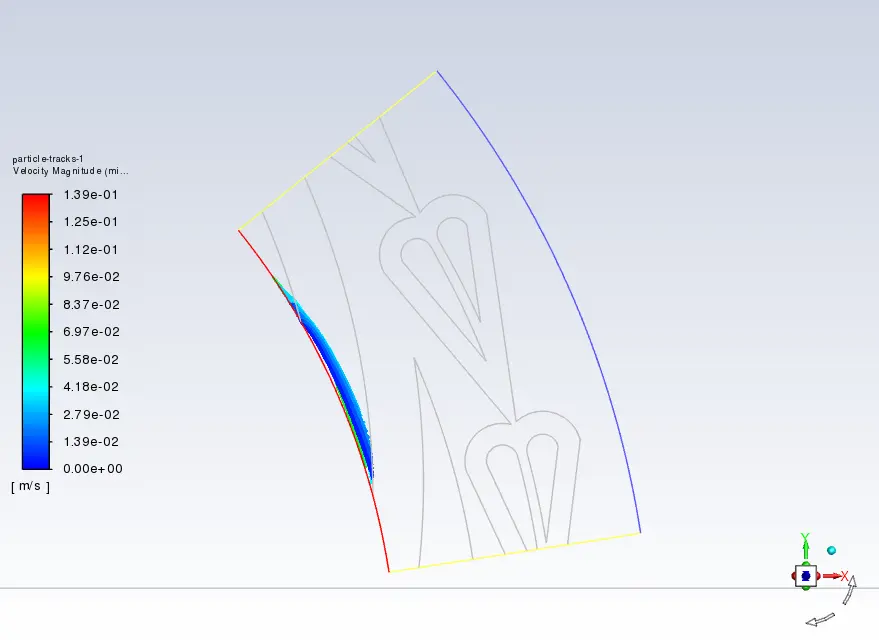

6两相流（含空化）+DPM结果

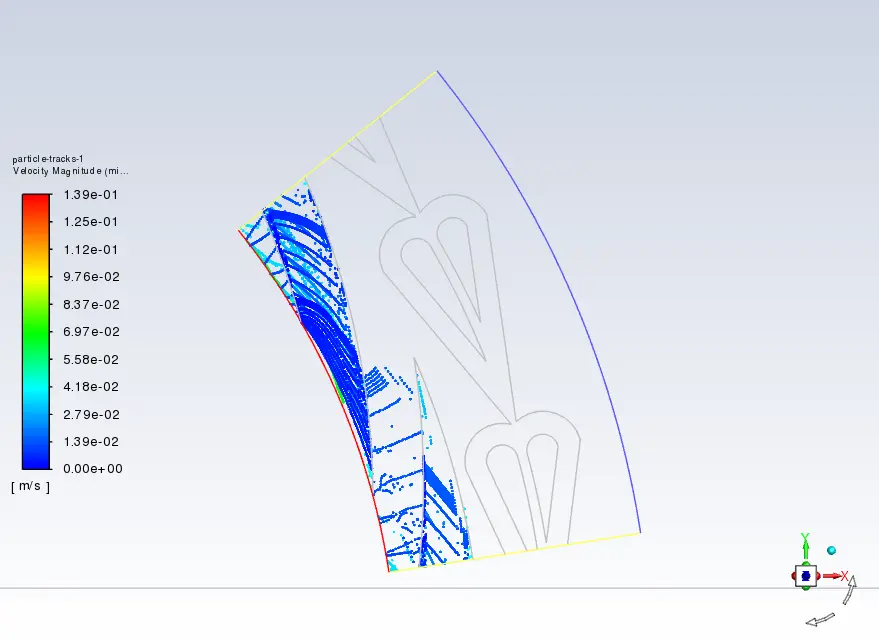

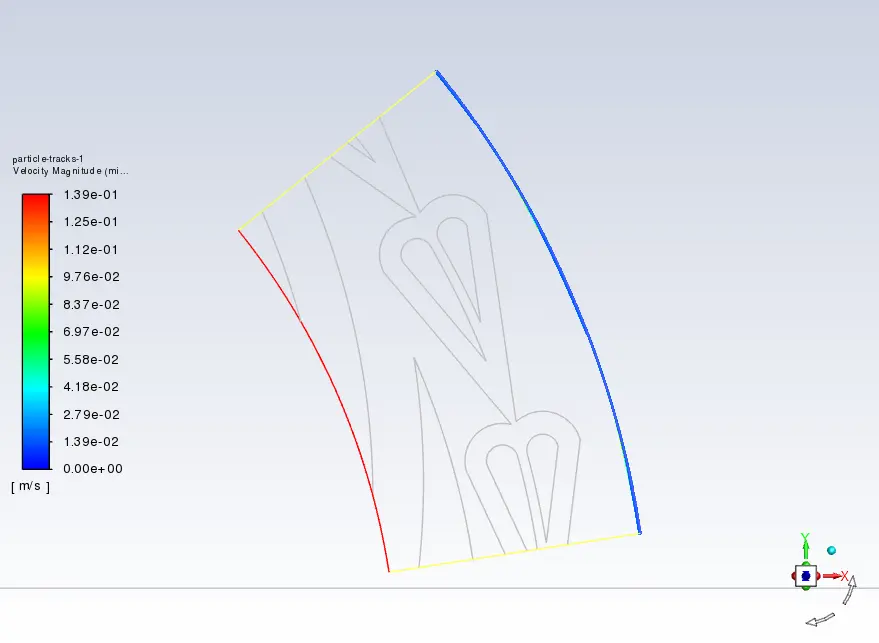

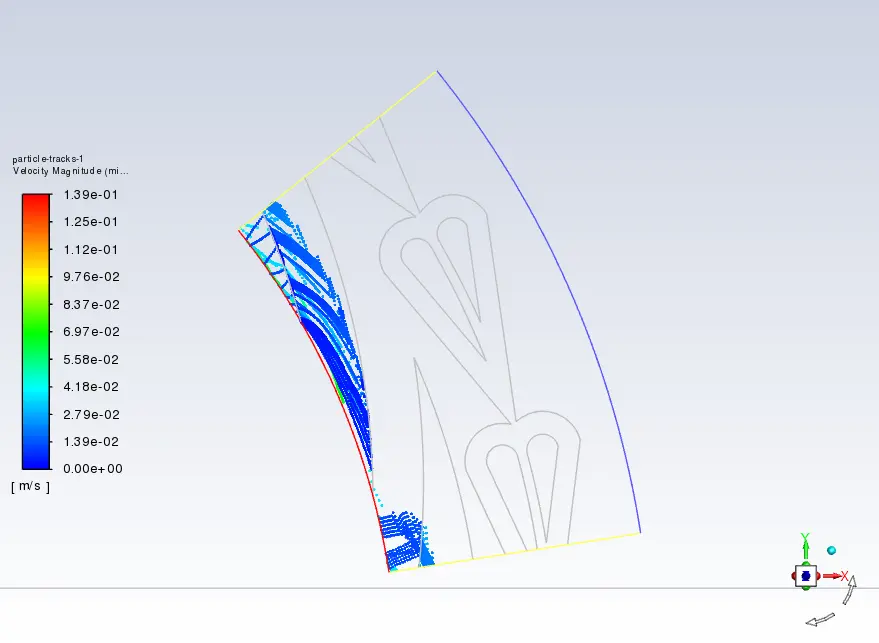

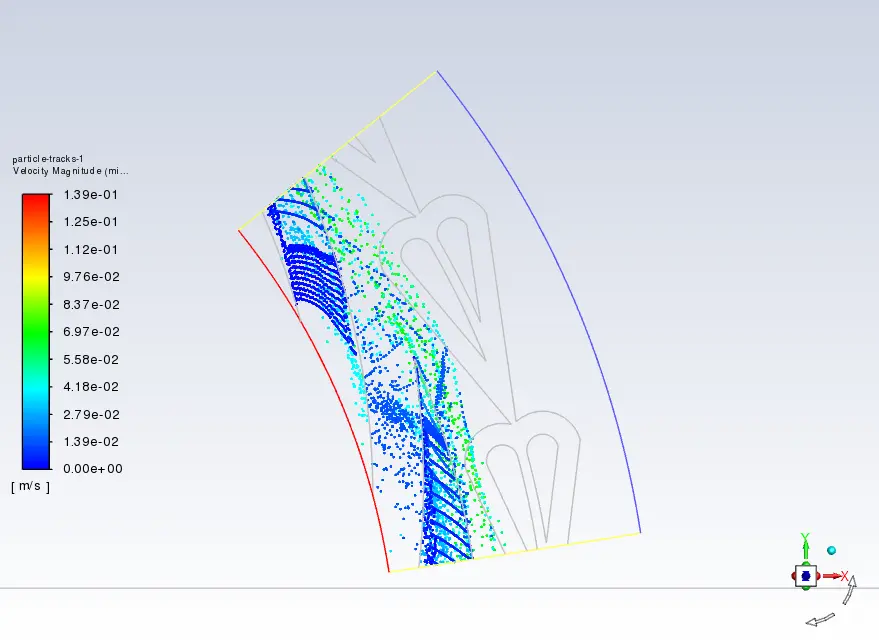

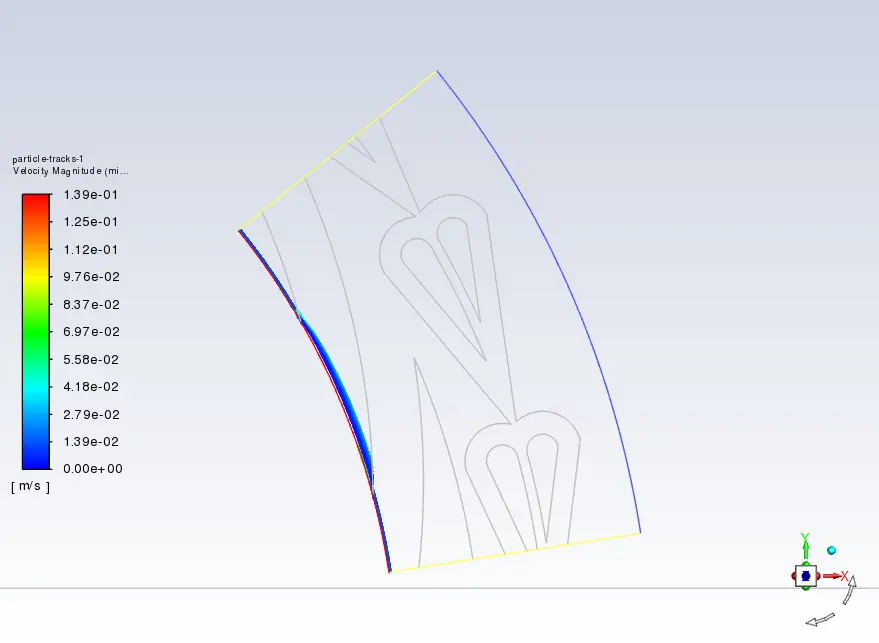

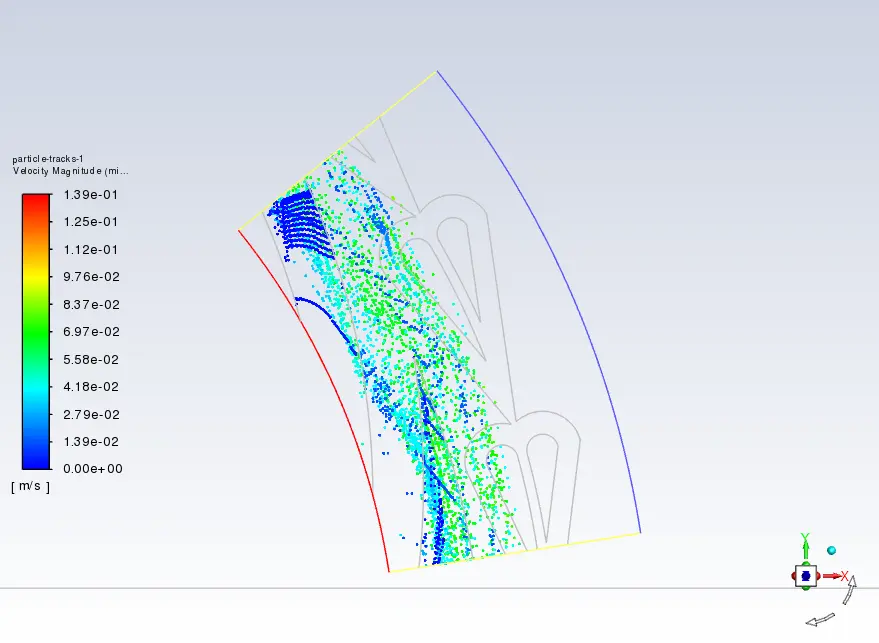

（1）假定颗粒从入口入射



0.05s





0.1s





0.5s





1s





2s





3s

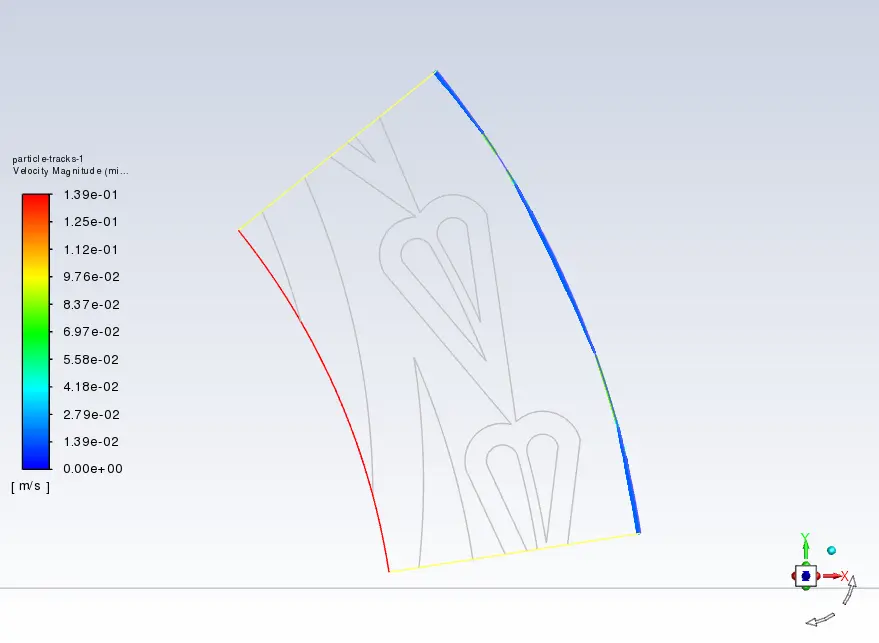

（2）假定颗粒从出口入射

0.05s





0.1s





0.5s





1s





2s





3s
