低压断路器脱扣器种类和原理，热磁电子式区别搞清楚

众所周知高压（10KV及以上）断路器一般采用弹簧或励磁机构脱扣，那么低压断路器的脱扣有哪些种类呢？原理如何，小编带大家看一看；

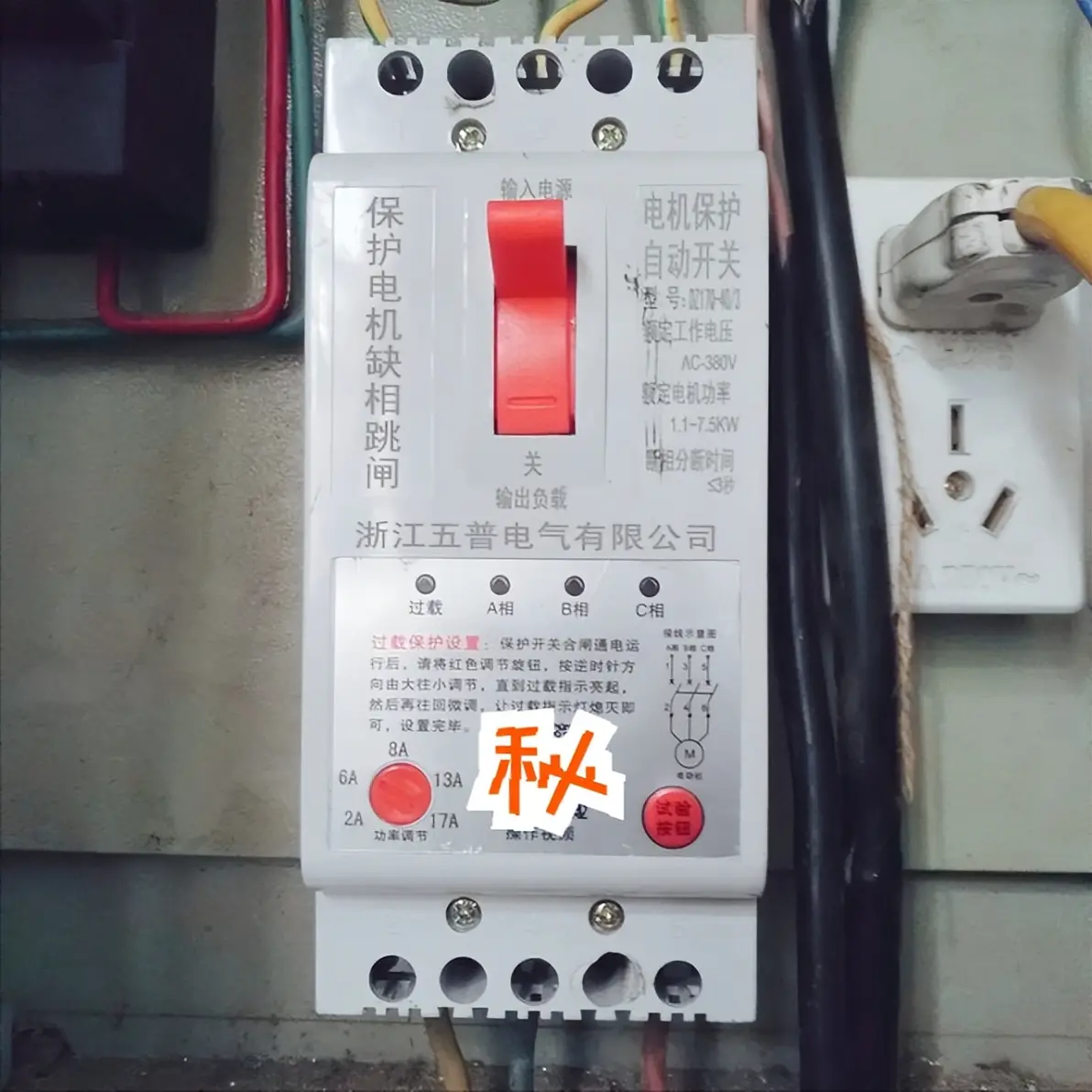

1、热磁脱扣器（复式脱扣）

常见的有常熟的3300系列 和施耐德的 T-M-D系列，可提供磁保护和热保护，热保护也就是过载保护（长延时），磁保护也就是短路保护（瞬时）。

热保护：电流经过脱扣器时热元件发热（直热式双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路。一般电气线路都用热磁脱扣器来提供短路和过载保护，只有一些特殊场合用电磁脱扣器提供短路保护，由其它元件（如热继电器）来提供过载保护。

2、电磁脱扣器

常见的有常熟的3200系列 和施耐德的 MA系列，只提供磁保护，也就是短路保护（瞬时），其实际上是一个磁回力，当电流足够大时产生的磁场力吸合衔铁打击牵引杆从而带动机构动作切断电路。常用在消防回路中，过载要求不跳闸的场所。

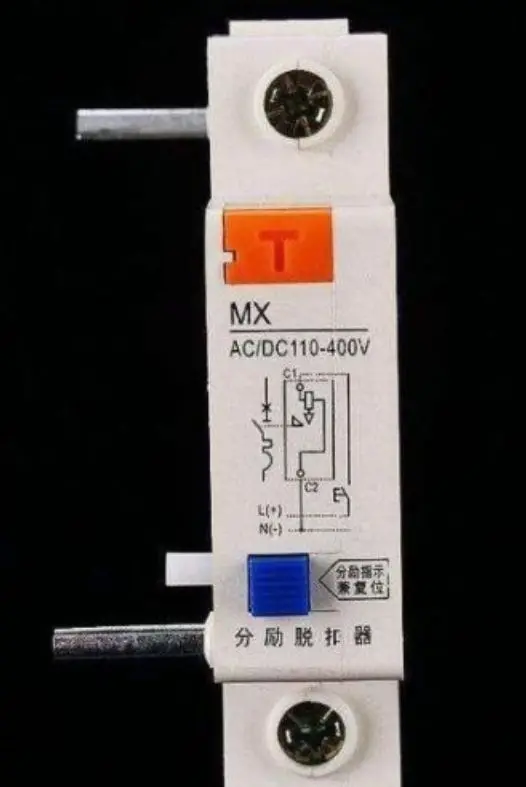

3、分励脱扣器

常用符号MX表示。分励脱扣器常用于远距离控制断路器分闸操作。他的电磁线圈并联在低压断路器侧。需要进行分闸时，闭合常开按钮让分励脱扣器线圈得电，通过传动机构推动脱扣器跳闸。

4、电子脱扣器

常用符号RCD表示。电子脱扣器是用电子元件构成的电路，检测主电路电流。当线路有漏电或人身触电时，通过零序电流互感器的电流使互感器二次线圈侧产生电压，并经集成电路放大，当达到整定值时，漏电脱扣器快速切断电源，从而起到触电和漏电保护作用。
