在电气系统的庞大体系中，低压配电柜虽然常常被忽视，却扮演着不可或缺的重要角色。它不仅是电能分配的关键节点，更直接影响着整个系统的安全性与稳定性。面对多样化的应用场景，不同类型的低压配电柜应运而生，以满足各类电力需求。那么，你是否了解低压配电柜究竟有哪几种类型？它们之间又有哪些区别？本文将为你一一梳理，带你深入了解这些电力系统中“隐形”的核心组件。
01
什么是低压配电柜？低压配电柜的类型有哪些？

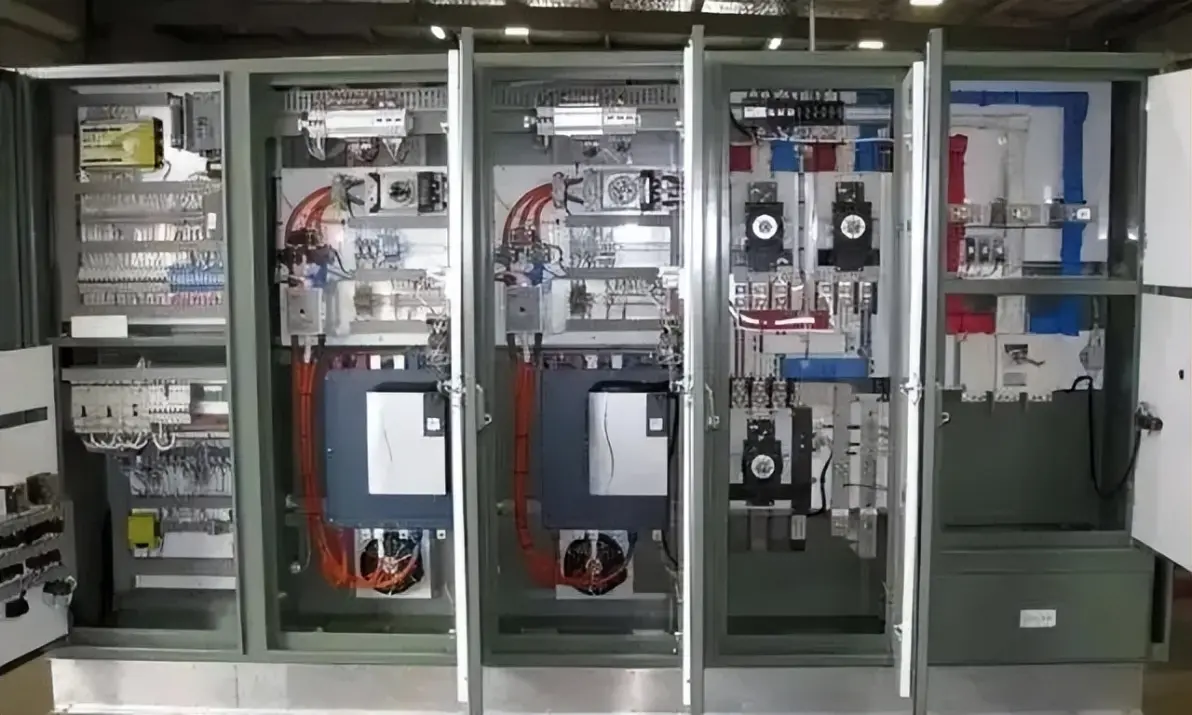

1、了解低压配电柜
在深入研究低压配电柜的类型之前，了解它们是什么以及它们在电气系统中的作用至关重要。
低压配电柜通常管理不到1000伏的电压（比中压和高压配电柜电压低）。它们的主要功能是将电力分配到设施内的各种电路，控制电力流动并保护电路免受过热或短路等重大危险。
UP主的推荐
箱变丨成套电气设备高低压开关柜设计视频课程01
¥328起
去看看
UP主的推荐
工业电气设计视频课程08
¥298起
去看看
UP主的推荐
电气设计实战教学（照明，防雷，消防，供配电）08
¥380起
去看看
2、低压配电柜的类型
低压配电柜的世界是多样化和复杂的，每种类型都旨在满足特定需求。在本文中，我们将探讨三种最常见的低压配电柜类型：

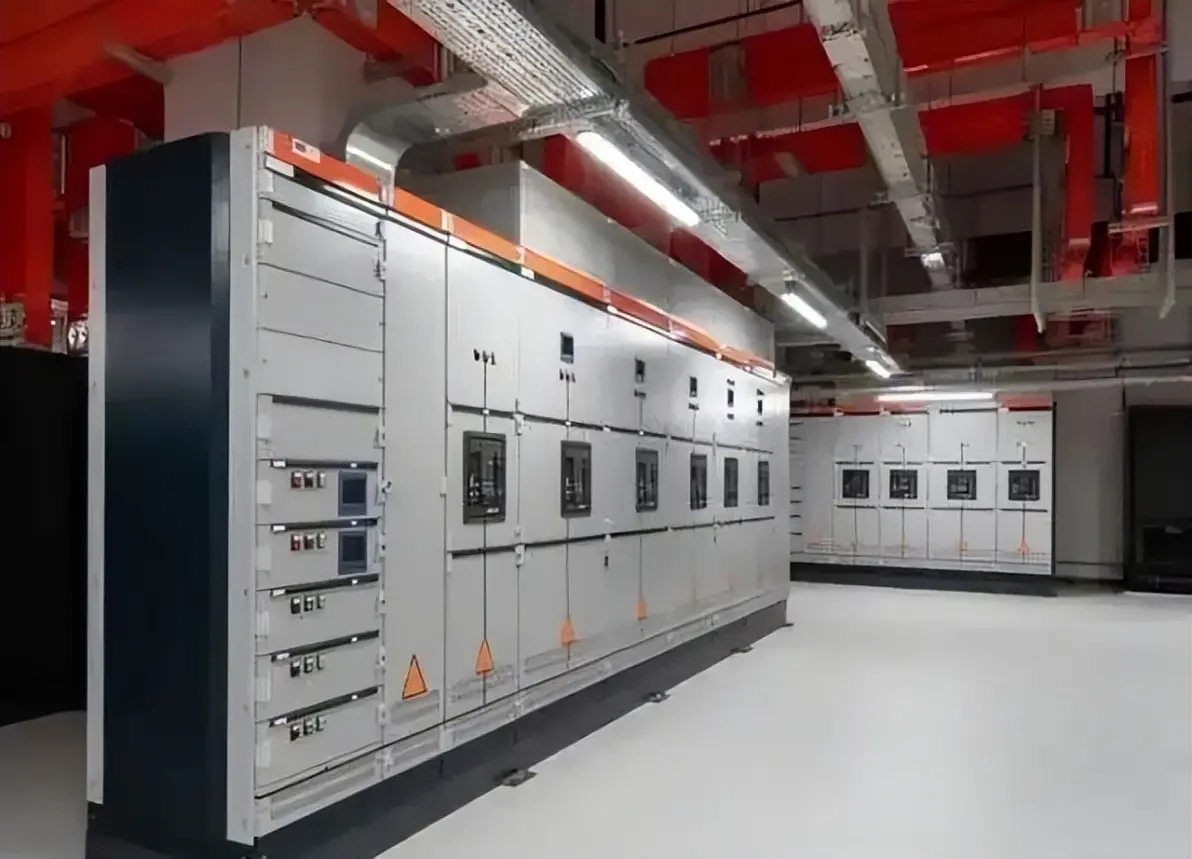

（1）主配电柜

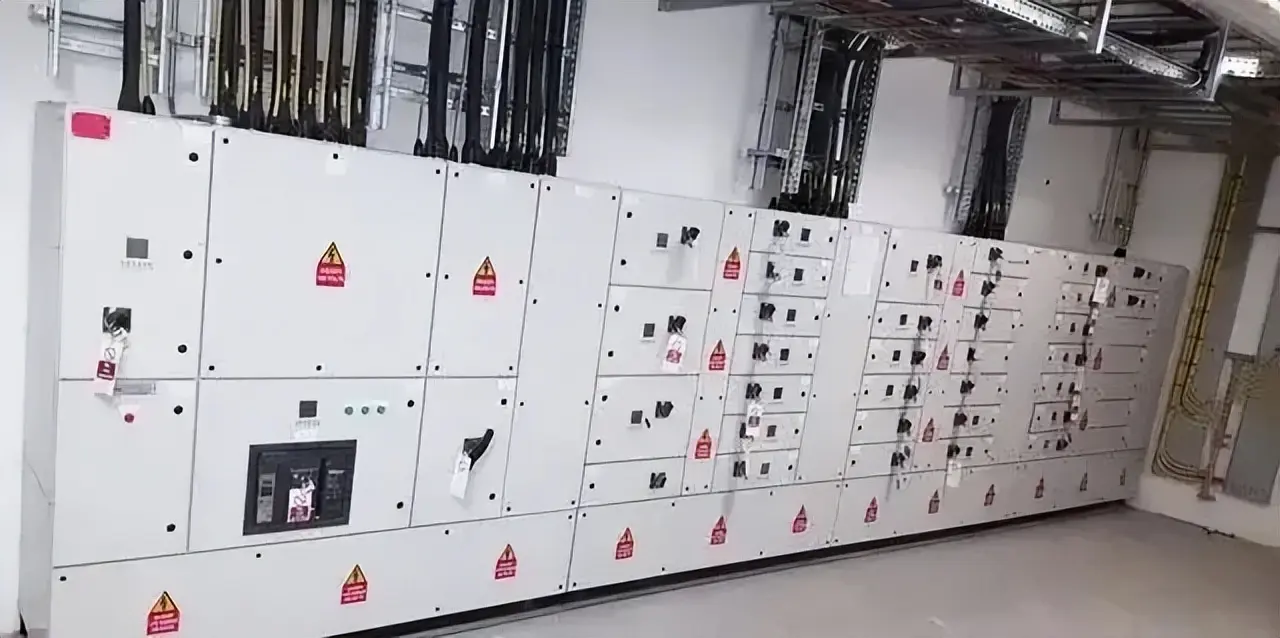

主配电柜是任何电气系统的核心。它们将来自单个电源（通常是电力公司）的电力分配到多个较小的电路。
主配电柜需要坚固的设计，因为与其他类型的低压配电板相比，它们管理更高水平的电流。

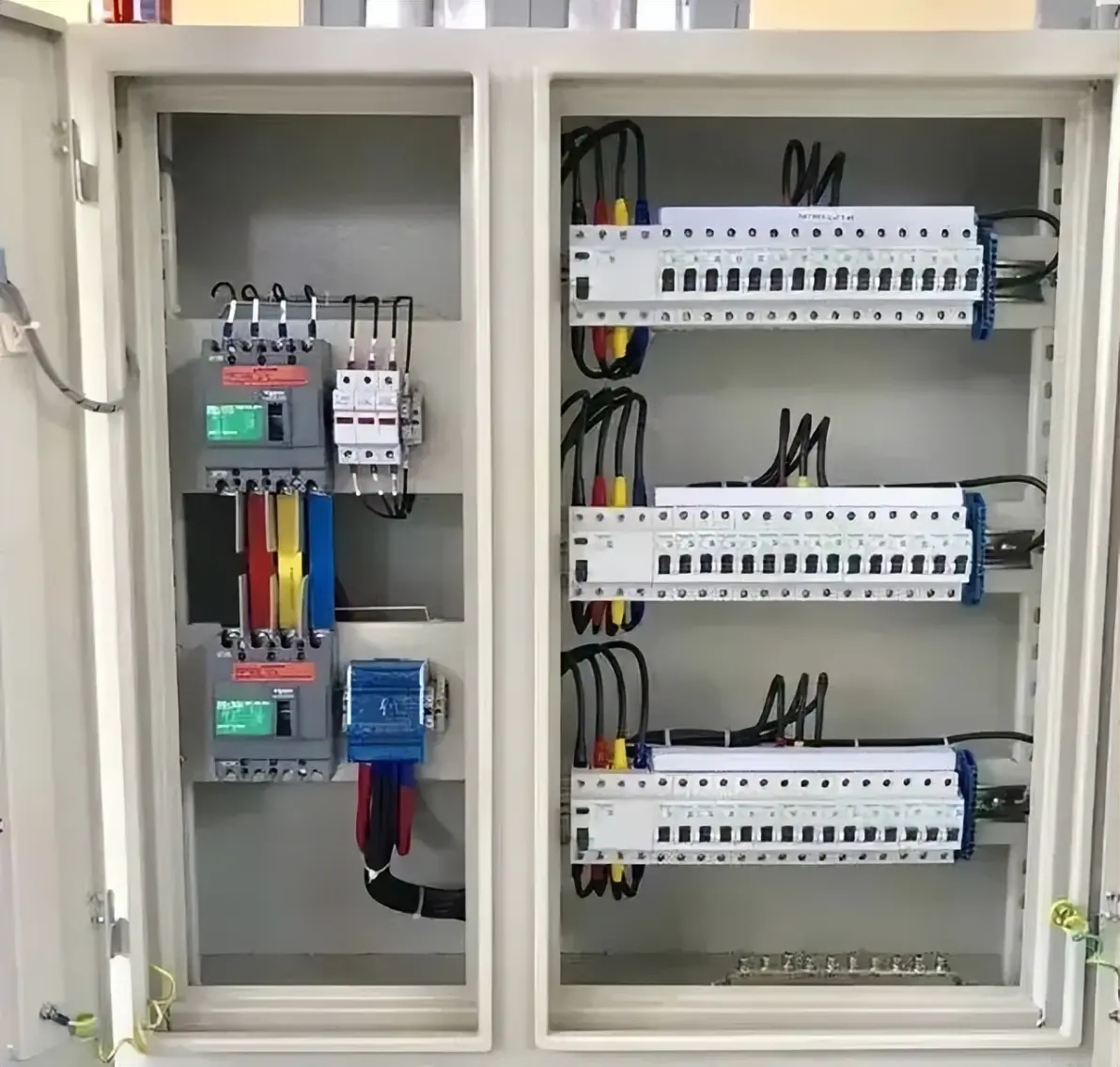

（2）子配电柜
子配电柜（也称为断路器柜）对于安全至关重要。这些配电柜将供电设备分成更小的辅助电路，同时为每个电路提供保护保险丝或断路器。

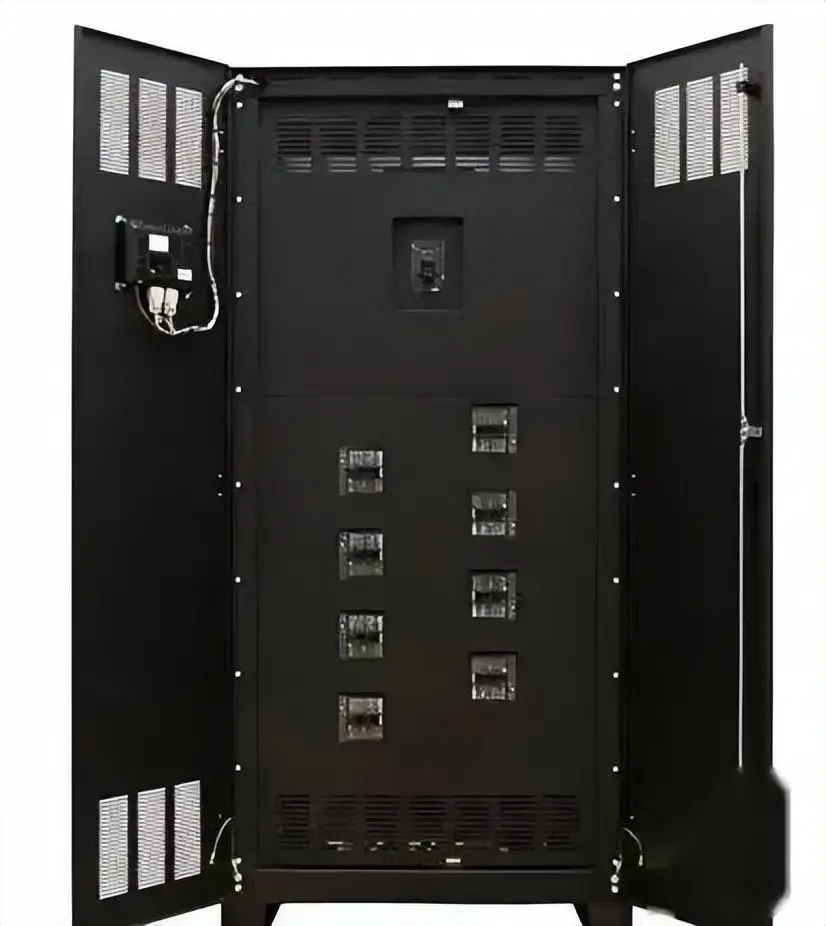

（3）远程电源柜
远程电源柜包含专用于设施内特定区域或设备的部分。由于每个部分都可以专用于特定应用，因此远程电源柜简化了不同区域或系统的配电和维护。
除了这三种主要类型之外，还有其他特殊形式的配电柜。例如，功率因数校正柜在由于高无功功率负载而导致能源效率变得至关重要的情况下非常有用。
了解各种类型的配电柜有助于你成功为您的应用选择合适的配电柜。无论是在经营医院、为数据中心供电，还是为建筑工地供电，合适的配电柜都可以发挥重要作用。
3、不同低压配电柜的特点
不同的配电柜具有独特的功能，使其适用于不同的应用。让我们更深入地了解这些关键功能。
（1）主配电柜特性
主配电柜是任何电气系统的核心。它们充当一个纽带，输入的电源可以分为单独的电路。主配电柜因其高负载能力和电路布置的灵活性而从其他类型的配电柜中脱颖而出。
（2）子配电柜特性
子配电柜是一种在单个安装中的多个设备或区域之间分配电力的简单方法。配电柜之所以大放异彩，是因为它们允许通过保险丝和断路器等保护装置进行安全操作。
（3）远程电源柜功能
远程电源柜具有独特的特性，使其有别于电气系统中其他类型的配电柜。远程电源柜往往遵循适应性更强的模块化设计，便于调整和维护，同时通过最大限度地减少暴露来提高安全性。
然而，它们最显着的属性是它们的多功能性，远程电源柜可以根据设施内不同系统或设备的特定配电需求进行定制。
挑选合适的配电柜是一项艰巨的任务，为了做出正确的决定，必须考虑到我们的特定电力需求、应用和环境等因素。在未来，我们期待看到更多创新的解决方案，以应对日益增长的能源需求和环境挑战。
02
低压配电柜的主要部件有哪些？
对于电气系统中的配电，效率和安全性取决于配电柜组件的可靠性。
本文，介绍配电柜的基本组件及其功能、相互关系，以及它们在电气系统运行中的作用。无论你是行业专业人士，还是工程师，都可以通过本文全面了解配电柜架构的主要内容，从总线到保护设备。
1、配电柜的主要组件
配电柜是电气系统中的关键配电组件。它们确保医院、数据中心和制造业务等重要基础设施的电力供应。

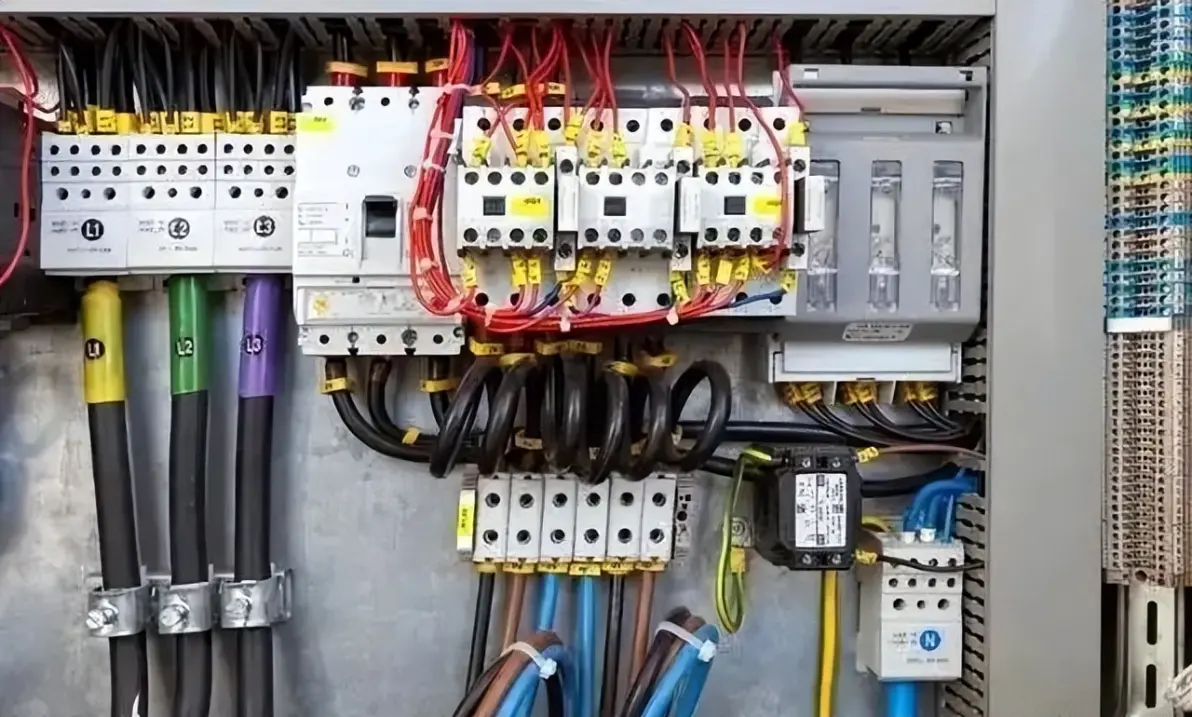

配电柜的主要组件包括：

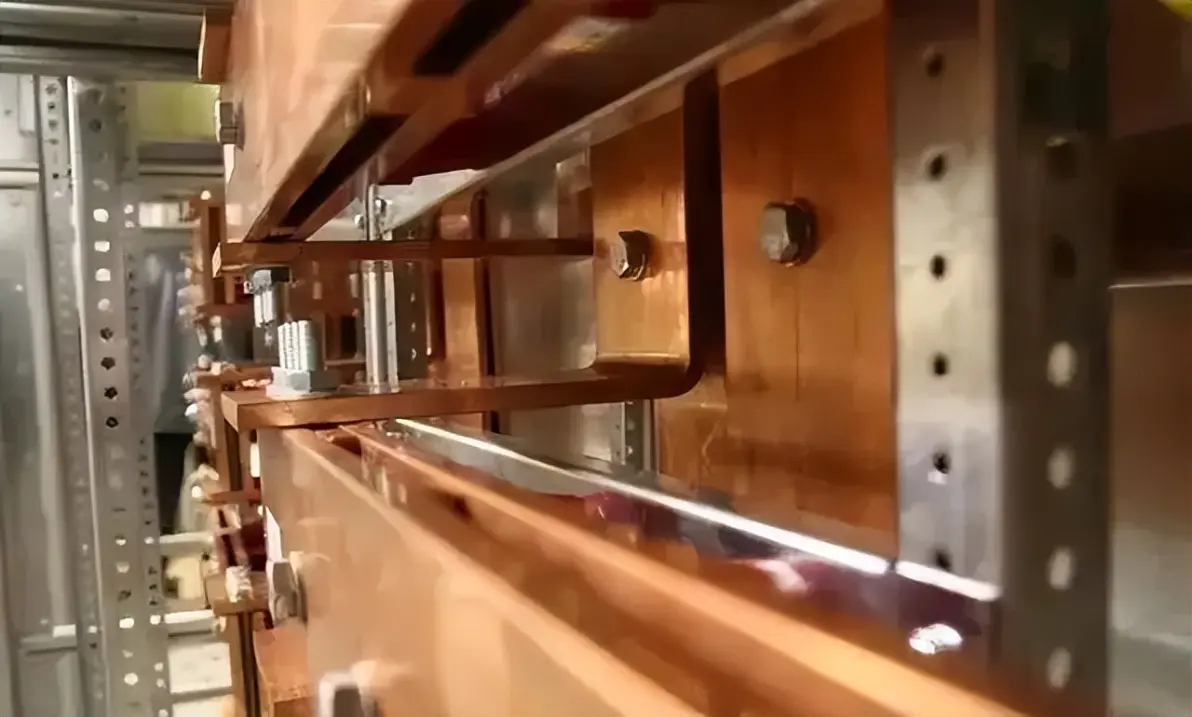

1）母线：在配电柜中，母线是从电源输送电力并将其分配到系统内的各个电路的主要线路。它们通常由铝或铜等导电材料制成，旨在处理大电流负载。母线是电力路径，在配电柜内将电流从一个地方引导到另一个地方。卓越的设计实践，如母线之间的适当间距，确保母线高效工作，而不会因过热或短路而导致故障。
2）保护和电气控制：这些是配电柜中的机制和设备，如过载继电器和浪涌保护器，用于监控和管理电流。它们通过防止过载、故障和其他危险情况来确保电气系统的安全性和效率。
3）断路器：断路器保护电气系统。当它们检测到过载或短路情况时，它们会切断电源以保护整个设置。
4）熔断器：熔断器的作用与断路器类似。它们在过载时熔化以断开危险水平的电源，从而保护其他部件免受损坏。
2、配电柜的其他组件：
许多配电柜还有其他重要组件，如计量装置和控制开关。
1）计量设备：这些设备监控能源使用情况。它们有助于有效地管理电源，提供可用于优化运营的宝贵数据。它们类似于健身追踪器，通过计算步数或燃烧的卡路里来帮助用户跟踪他们的健康状况。
2）控制开关：配电柜得名的开关是允许手动或自动控制电力流动的设备，使电路能够打开或关闭。此控制可用于操作目的，例如打开或关闭电气系统的某些部分或维护和安全目的。

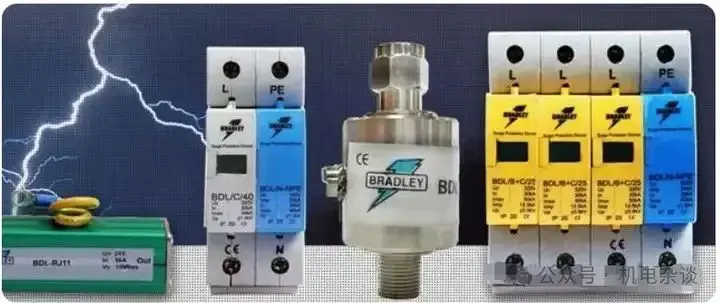

3）浪涌保护器：这些无名英雄保护设备免受突然的电压尖峰的影响。将他们想象成足球比赛中的守门员，挡住任何针对他们门柱的潜在破坏性射门。
三、如何维护配电柜？
定期维护配电柜可以防止意外问题。就像更换汽车的机油一样，定期更换有助于保持平稳运行。
清洁是配电柜定期维护的关键部分。灰尘和碎屑会导致过热，从而导致故障甚至火灾。确保使用经批准的工具仔细并经常清洁组件。大多数配电柜要求每年至少定期清洁一次。

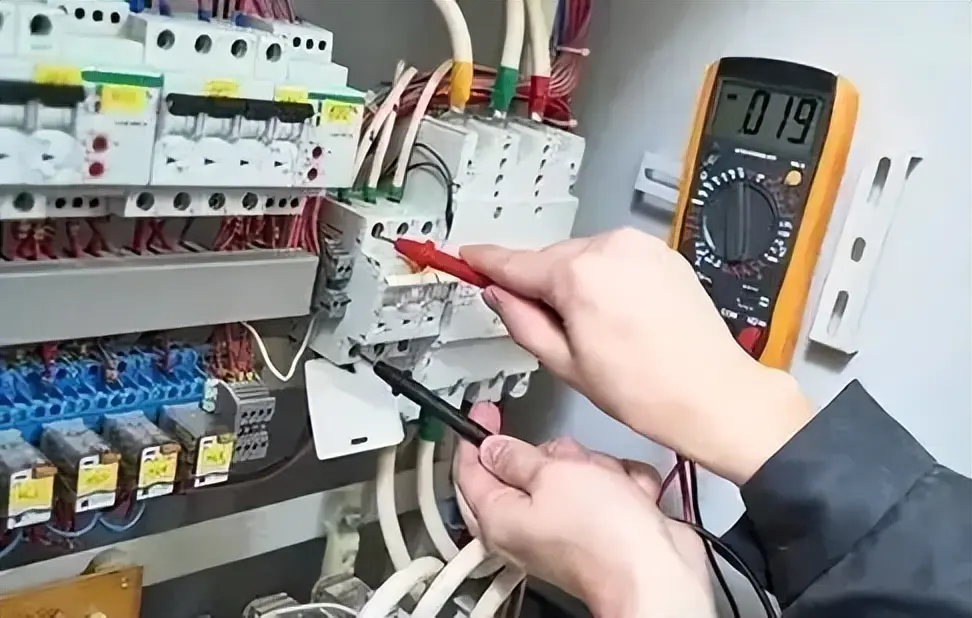

故障排除是处理常见配电柜问题的另一项重要技能。如果出现问题，请先检查电源电平和保险丝。然后可以尝试从以下的5个方面去查找问题：
1）配电柜组件上是否有任何明显的损坏或磨损迹象，例如烧焦痕迹、绝缘层熔化或端子腐蚀？
2）配电柜是否显示任何可能表明故障的错误消息、警报或异常噪音？
3）电气系统最近是否有任何可能影响配电柜性能的变化，例如新的安装或修改？
4）所有配电柜组件（如断路器、保险丝和继电器）是否正常工作，以及它们是否正确就位和连接？
5）配电柜是否有稳定的电源，电压是否在系统的指定范围内？
如果一切正常，但你仍然遇到问题，请咨询厂家、专家或参考在线详细的故障排除指南。请务必使用合格的人员或专业服务提供商进行配电柜维护和故障排除。
