3+2还是4+1型电缆怎么选？适用场景和规范依据讲清楚

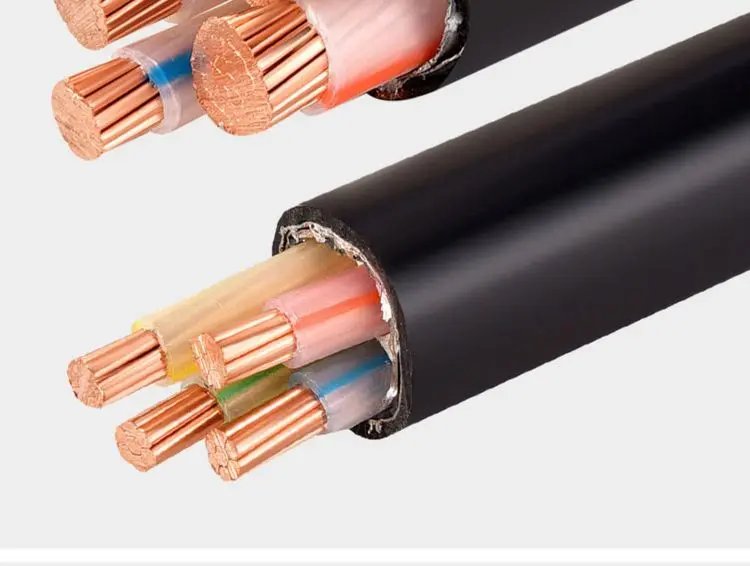

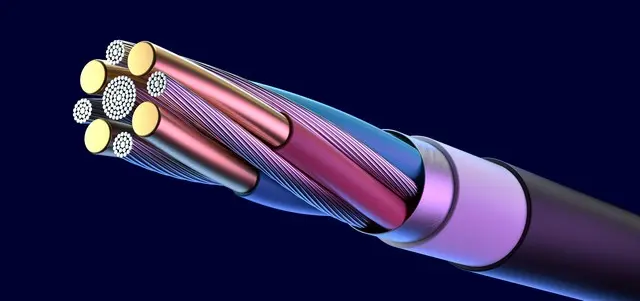

电缆4+1是指电缆由4根主线和1根地线组成，主要用于需要高电流负载的场合，如电力传输和工业设备供电。4根主线可承载较大电流，确保电力传输的稳定与高效，而地线则用于电路保护，防止因设备漏电或故障引发触电事故。

电缆3+2则是由3根相线和2根中性线构成，适用于需要平衡负载和提供备用线路的场景，如家庭用电和办公楼宇。3根相线用于连接不同电器设备，实现电力的均衡分配，而2根中性线提供冗余保障，当一根线路发生故障时，可切换至备用线路，确保供电的连续性。两者的主要区别在于结构和应用场景：4+1电缆侧重高电流负载下的稳定性和安全性，适用于工业领域；而3+2电缆则强调负载平衡和供电连续性，适用于民用和商业配电系统。那么在电气设计中，哪种情况下选择3+2或4+1型电缆呢？下面我们一起来学习一下吧！

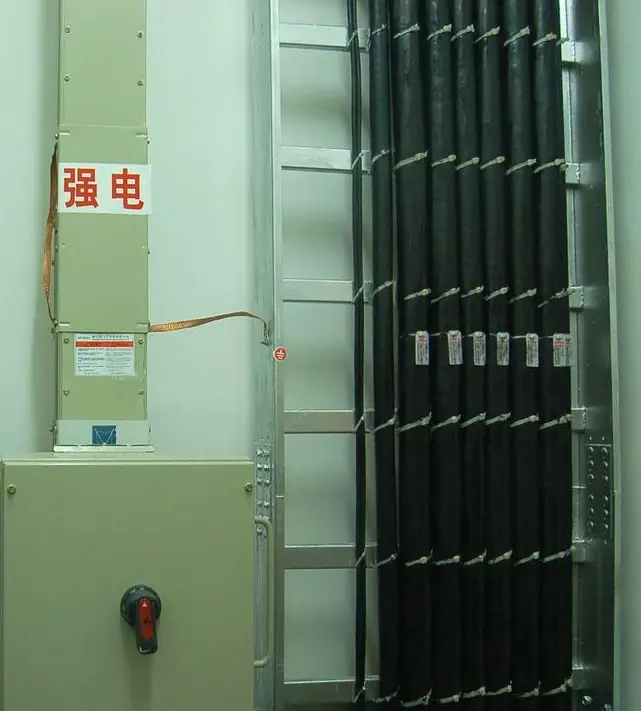

《民用建筑电气设计标准》GB 51348-2019实施后，审图老师、消防审查等原因，画图佬较多项目采用4+1型电缆，没有采用3+2型电缆，完全没必要，且造成了较大的资源浪费。

《民用建筑电气设计标准》GB 51348-2019第7.4.5.1条第2点如下:

2 三相四线制电路中，相导体截面积大于16mm2（铜或 25mm2（铝/铝合金）且满足下列全部条件时，中性导体截面积可小于相导体截面积：

1）在正常工作时，负荷分配较均衡且谐波电流（包括三次谐波和三次谐波的奇数倍）不超过相电流的15%；

2）对TT或TN系统，在中性导体截面积小于相导体截面积的地方，中性导体上应装设过电流保护，该保护应使相导体断电但不必断开中性导体。

注：当中性导体的截面积不小于相导体的截面积，且在中性导体中的电流预期不会超过相导体的电流值时，中性导体上不需要装设过电流保护。 在这两种情况下，中性导体应受到短路保护。

在三相平衡系统中，有可能存在谐波电流，影响最显著的是三次谐波电流。三次谐波电流在中性导体中星现3倍叠加。选择导体截面时，应计人谐波电流的影响。

当谐波电流大于15%时，中性导体的截面不应小于相导体的截面。例如以气体放电灯为主的照明线路、变频调速设备、计算机及直流电源设备等的供电线路。此种情况下，选用4+1型电缆。

综上，小结如下

1、选用4+1电缆：

谐波电流≥15%（如LED照明、变频调速设备、计算机及直流电源设备等的供电线路）；

2、选用3+2电缆：

除1之外的各种情况，如工频水泵、风机等。
