3+2芯和4+1芯电缆区别在哪？应用场景全解析

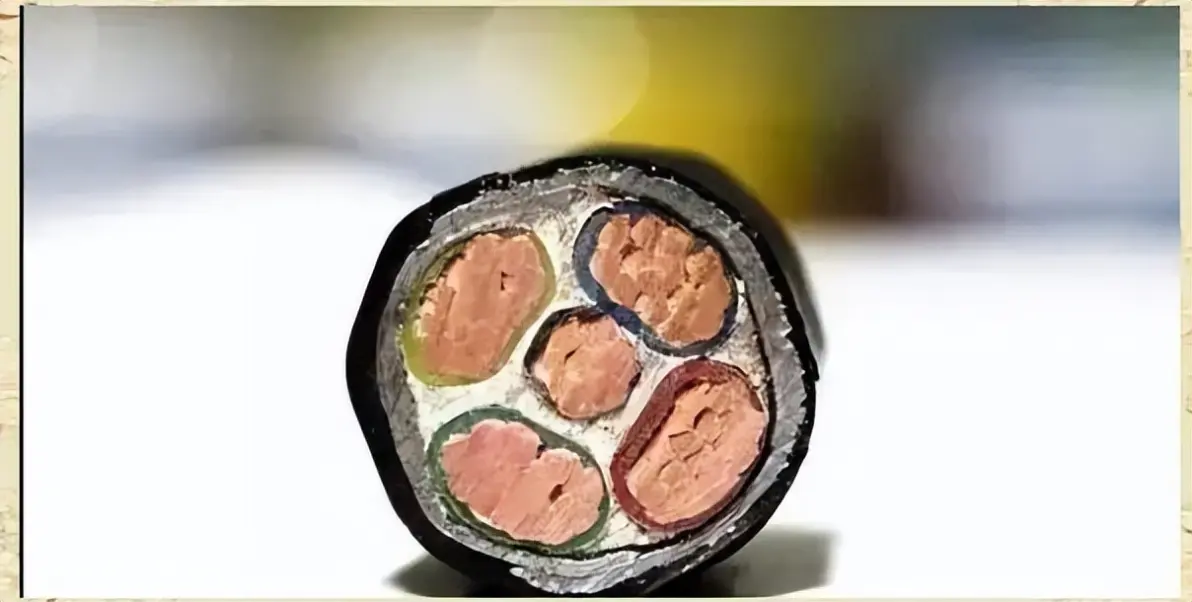

在电线电缆的应用中，单芯与多芯电缆是常见的两种分类。单芯电缆由一根导体和一层绝缘材料构成，通常适用于结构简单、功率较低的电气设备。而多芯电缆则由多根彼此绝缘的导线组成，具有更高的灵活性和适应性，广泛应用于结构复杂、功能多样的电气系统中。

在多芯电缆中，3+2芯和4+1芯是两种常见的结构形式。虽然它们都属于五芯电缆的范畴，但在实际使用中，两者在功能和适用场景上存在明显差异。为了帮助大家更清晰地了解它们的区别与应用，下面我们将详细介绍3+2芯与4+1芯电缆的结构特点及其在实际工程中的应用区别。

01

3+2芯电缆结构解析与应用：

在“3+2”电缆中，“3”代表三根相线，即L1、L2、L3相线，它们的直径是相同的，且相对较大。而“2”则表示零线和PE线，其中一条用于连接零线（N中性线），其直径相较于L1、L2、L3相线较小。这种电缆在电力系统中的应用非常广泛，它能够提供多重的保护和连接。

02

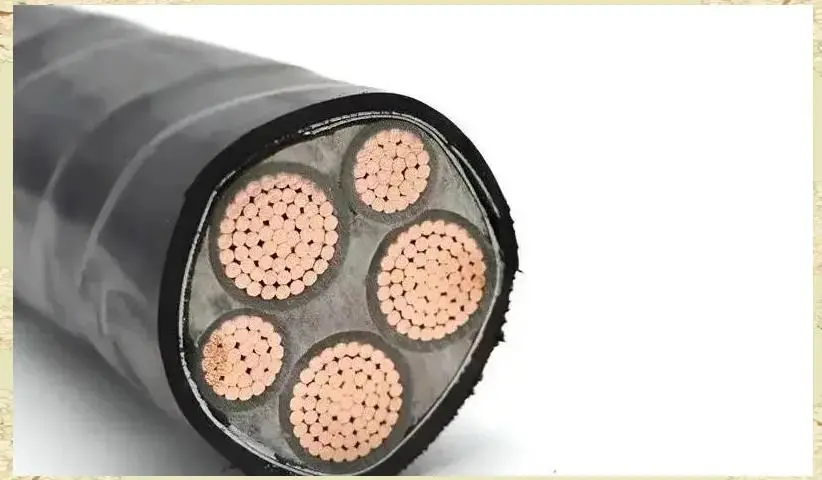

4+1芯电缆结构与应用特点：

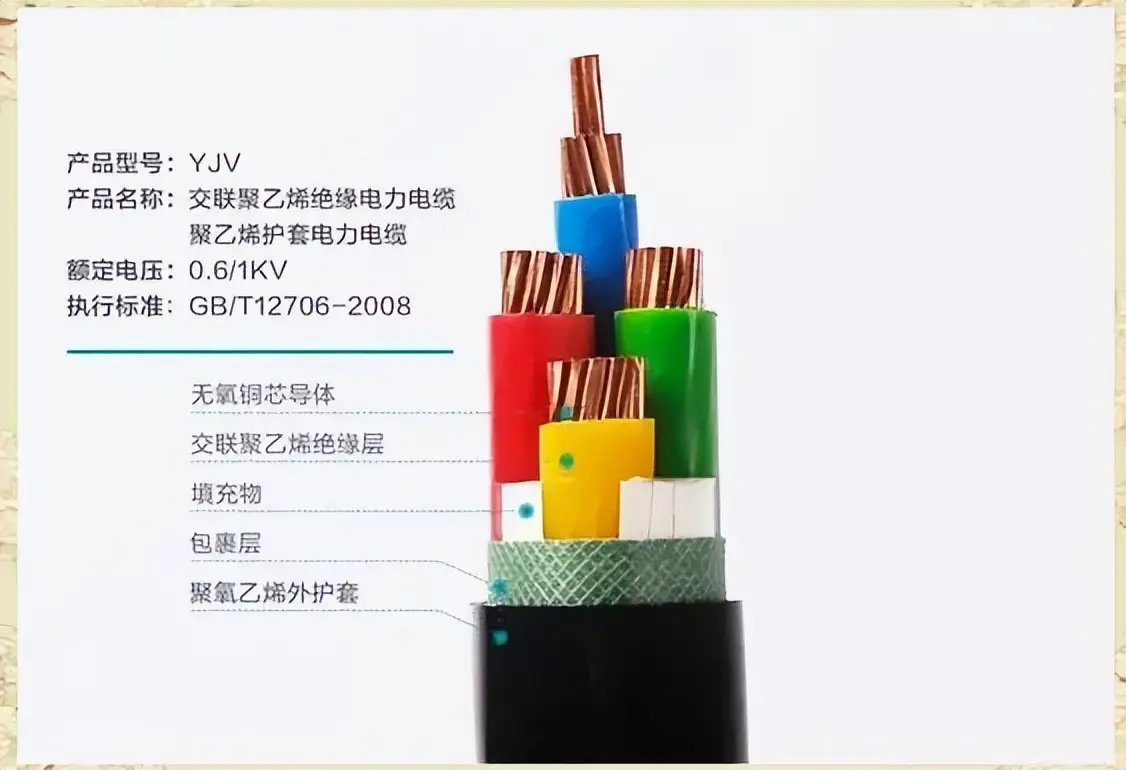

YJV 4+1芯电缆中，“4”代表三根相线与零线的直径相同，而“1”则表示PE接地线具有单独的直径。这种电缆由四条线组成，其中两条线分别用于连接火线（L1相线）和零线（N中性线）。与3+2芯电缆相比，4+1芯电缆在某些系统中提供更灵活的连接方式。

03

4+1芯与3+2芯电缆的选用与区别：

综上所述，4+1芯与3+2芯的电力电缆在TN-S接地系统（三相五线制）中的应用并无本质区别，它们的选用主要依据是运行电流和故障电流的大小，从而确定截面尺寸。具体而言，3+2芯电缆表示三条相线的截面相同，同时保护接地与保护接零的截面也相同；而4+1芯电缆则意味着三条相线与零线的截面相同，但保护接地线的截面则有所不同。这就是两者之间的主要差异。
