塑胶件产品结构设计几个主要原则，均匀壁厚和避免应力集中

塑料的特性与金属不同，设计中必须遵循其性能特点进行设计，需遵循的原则如下。(限于篇幅，此文只是设计知识当中的冰山一角)

一、在选料方面需考虑：

(1) 塑料的物理机械性能，如强度、刚性、韧性、弹性、吸水性以及对应力的敏感性等;

(2) 塑料的成型工艺性，如流动性、结晶速率，对成型温度、压力的敏感性等;

(3) 塑料制品在成型后的收缩情况，及各向收缩率的差异。

二、在制品形状方面：能满足使用要求，有利于充模、排气、补缩，同时能适应高效冷却硬化(热塑性塑料制品)或快速受热固化(热固性塑料制品)等。

三、在模具方面：应考虑它的总体结构，特别是抽芯与脱出制品的复杂程度。同时应充分考虑模具零件的形状及其制造工艺，以便使制品具有较好的经济性。

四、在成本方面：要考虑注射制品的利润率、年产量、原料价格、使用寿命和更换期限，尽可能降低成本。

这里不作长篇大论，以下主要以图解为主，说明哪些是不好的设计，哪些是优秀的设计，供大家在设计之时参考。

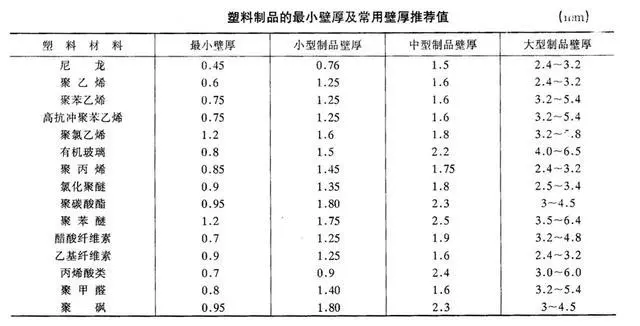

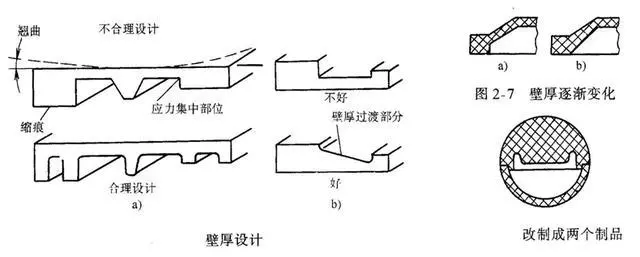

塑料件壁厚设计

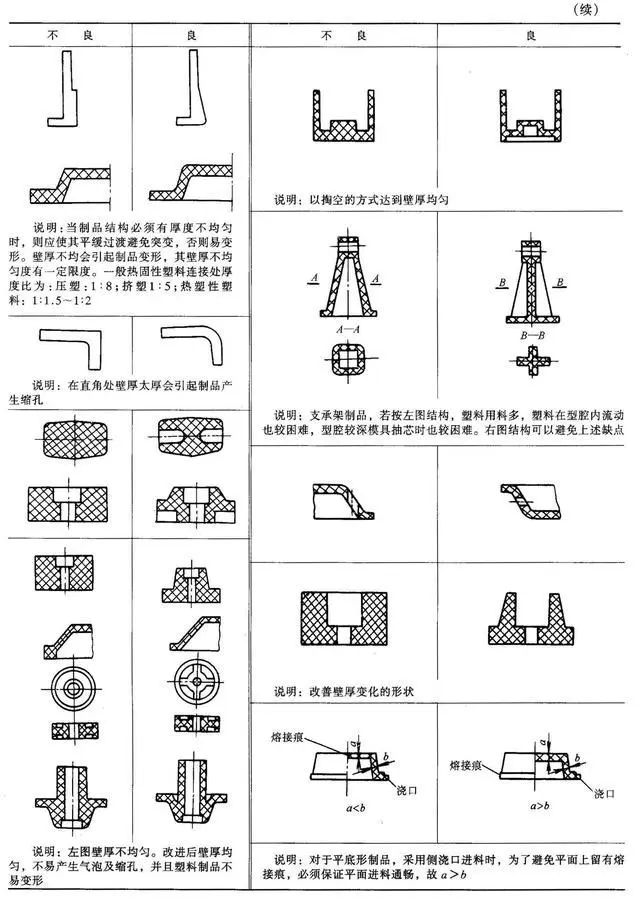

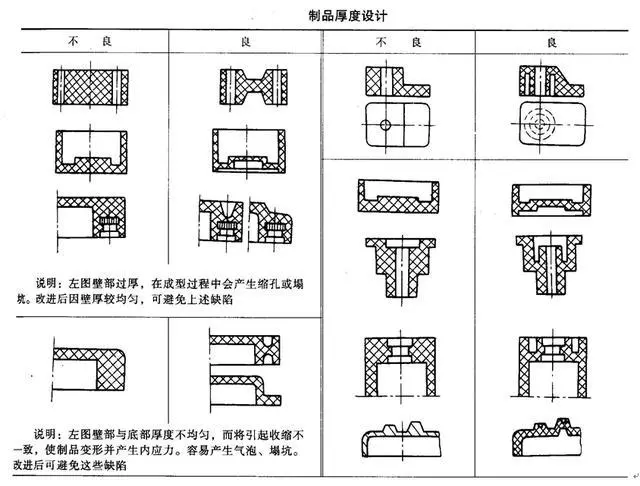

设计塑胶件壁厚的原则是尽量均匀，如做不到均匀，则必须考虑逐渐过渡

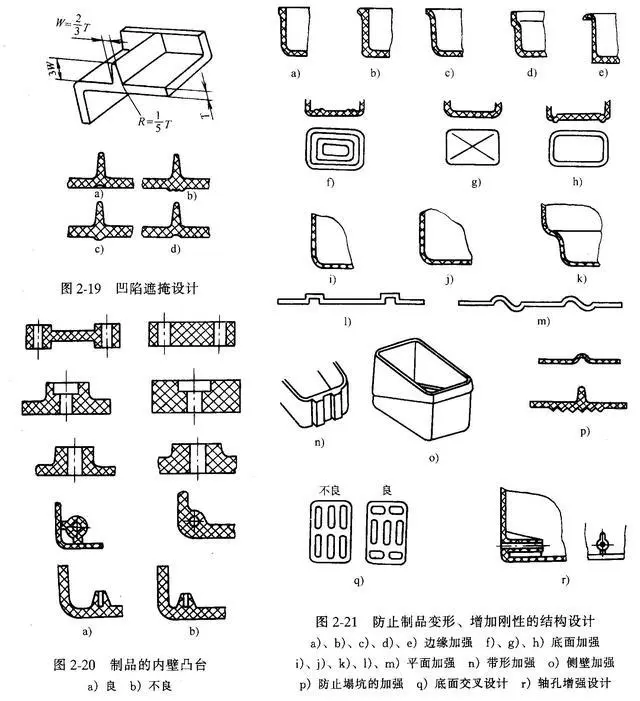

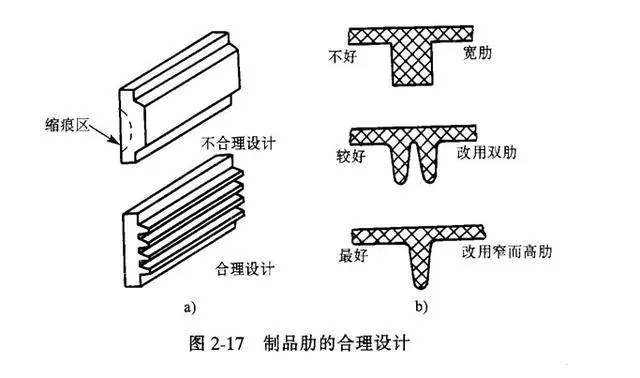

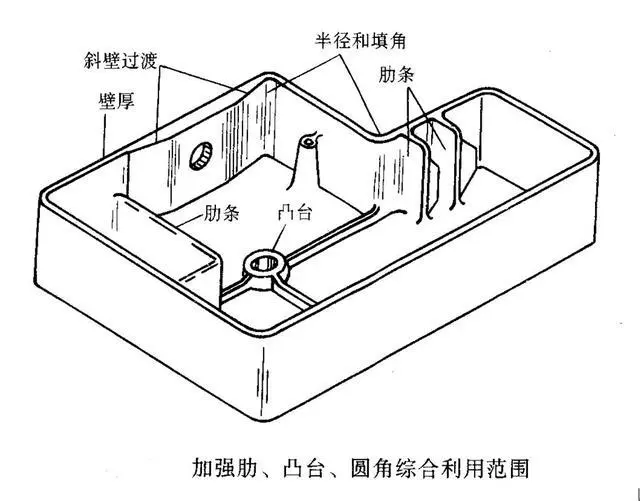

加强筋的设计

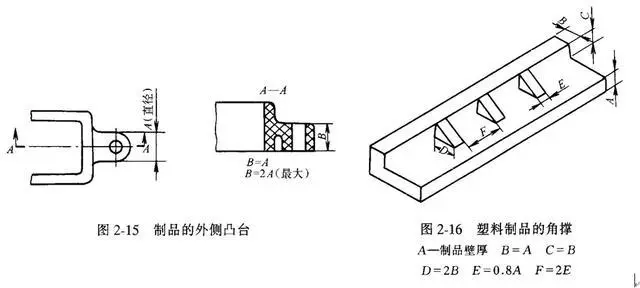

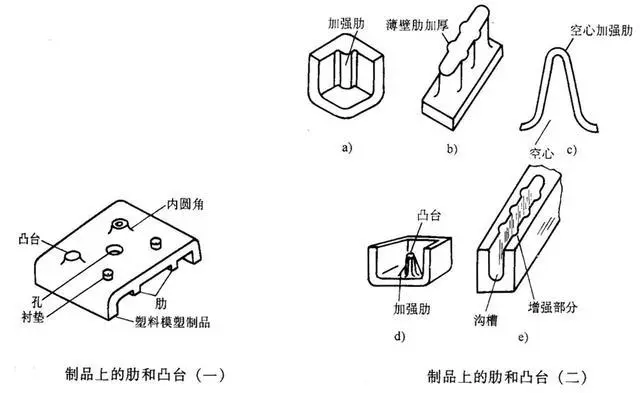

凸台的形状及尺寸参数如下图

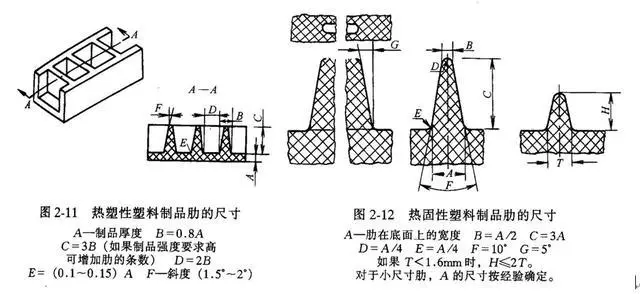

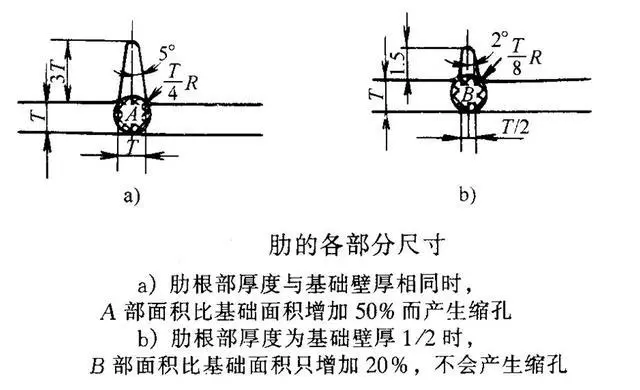

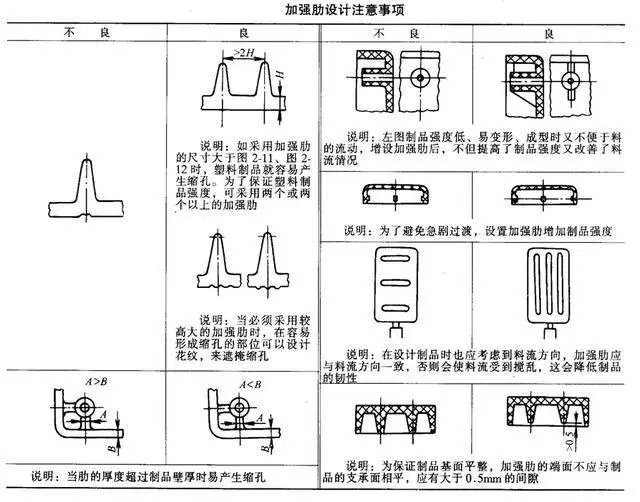

加强筋设计要点

圆角的设计

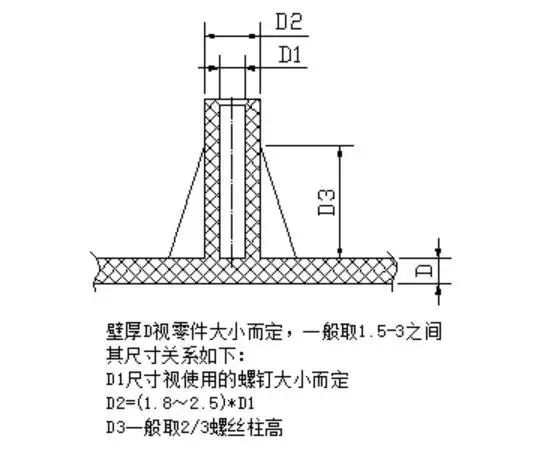

螺丝柱的设计
