CREO工程图尺寸出CAD比例不是1:1

1、下图为CREO工程图页面尺寸

2、下图为CAD页面尺寸

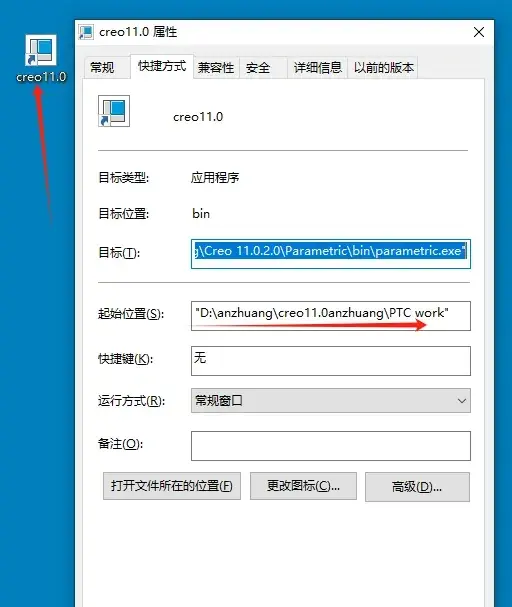

3、CREO配置修改如下：检查桌面图标右键属性  起始目录位置

4、打开上图起始位置下面的config文件，采用记事本打开，将dxf_out_scale_views  yes      dxf_out_drawing_scale yes

复制粘贴到config文件里面，然后进行保存

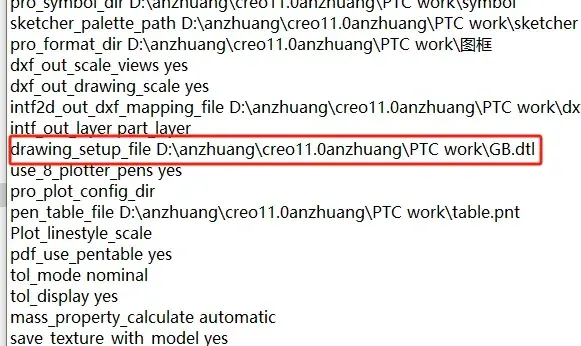

5、检查config文件里面：drawing_setup_file  后面所指 dtl 格式文件

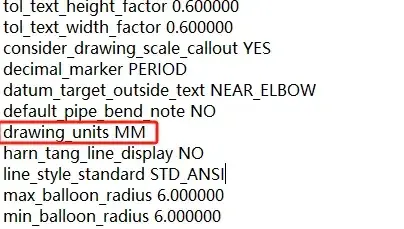

6、采用记事本打开，第5步所指 GB.dtl 文件，找到  drawing_units  后面为单位，需要将后面单位改为MM，然后将文件进行保存

7、第6步是直接在配置文件源头进行修改，也可以直接在工程图页面进行修改，方式如下：

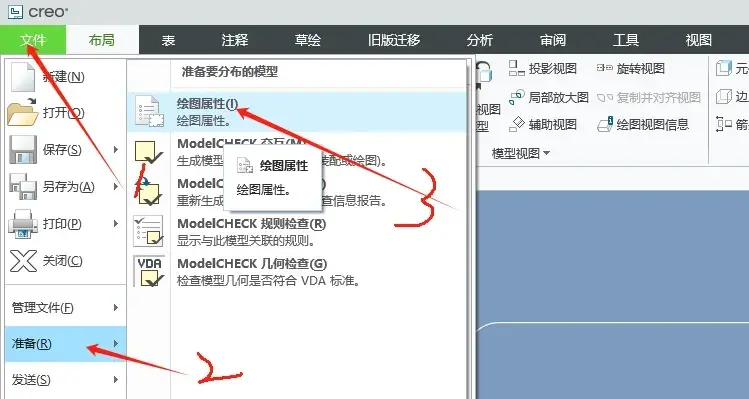

1、文件     2、准备    3、绘图属性    4、细节选项 更改

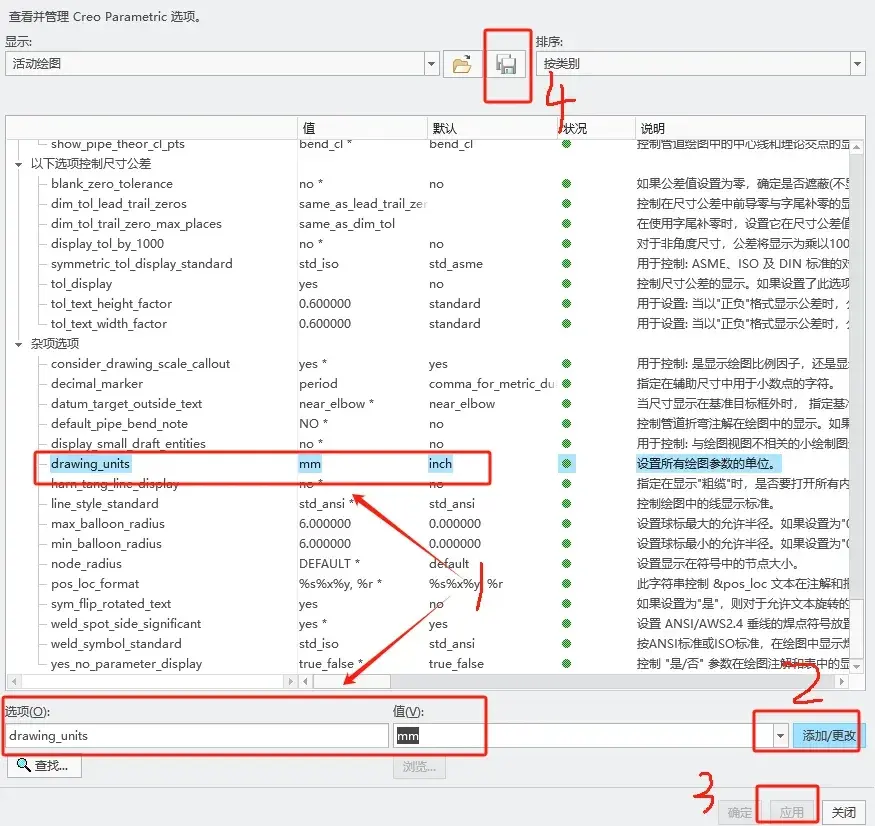

8、找到  drawing_units  将后面的单位值变更为  MM   在点击  添加/更改   应用   最后在保存

9、保存路径需要注意  必须是前面config文件下面  drawing_setup_file 指定的  DTL格式文件   否则软件重启之后还是老样子

10、一般变更以上2个地方即可，但部分兄弟更改之后还是不能得到1:1效果，则需要再将工程图页面左下角比例改为1:1

11、工程图左下角1:1永久保存办法如下，记事本打开config文件，将   default_draw_scale 1:1  复制粘贴进去保存即可
