（solidworks装配体导入到hypermesh，hypermesh装配体导入到abaqus）

主要就是发挥各软件的优势，减少学习成本。

Solidworks建模

建模，装配，检查干涉：

solidworks二维草图、三维建模和装配真的非常丝滑，操作简单易上手，好用到不像是工业软件（没错，说的是就是AutoCAD系列）。

在装配方面，虽然abaqus也能装配，但是配合效率不如solidworks，不如在sw里直接装配好，顺便检查一下干涉，进行模型配合的微调。

导入hypermesh预处理：

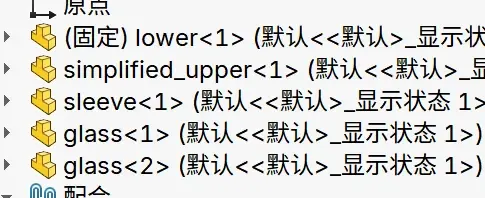

1. 文件名、零件名改为英文。hm不支持中文，模型导入后中文会乱码（且有可能出现无法改名的情况，原因未知），因此提前改为英文。
2. 将装配体另存为step文件。虽然hm支持sw的文件格式，但是很容易出现版本不匹配的情况，因此还是step文件比较方便。
3. hm不支持中文路径，给hm专门准备一个文件夹，将step文件放入文件夹中。
8.

hypermesh网格

导入装配体：

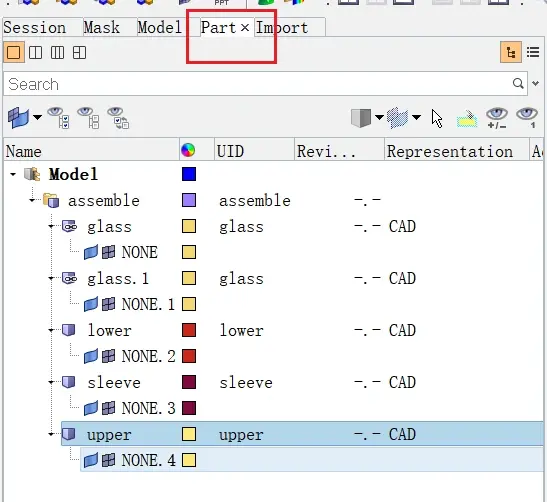

左上角绿色箭头，Import Geometry，文件类型STEP，选择文件后导入。可以在Part栏看到零件树。

开始画网格：

复杂模型直接用四面体就好，六面体网格只适合非常规则的形状。虽然可以通过微操（切分模型、微调网格）给复杂模型画六面体网格，但是效率非常低，而且很容易error导致强退。曾经搞了几天的六面体，结果仿真的效率没比一键生成的四面体高多少，很无语。

四面体网格就很简单，参考视频：71 - hypermesh 四面体网格_哔哩哔哩_bilibili​

1. 微调模型，比如对称模型的切分，使用toggle隐藏没必要的特征线。
2. 一键生成四面体网格
3. 网格质量检查和调整
8.

导出inp格式：

这里只能按零件分别导出。将其他零件隐藏，只留一个零件，然后左上角Export Solver Deck，文件类型Abaqus，设置好路径，其他选项默认即可。

检查网格所在图层的名称，不能有符号“.”，因为Abaqus不识别带“.”的inp文件，会报错： AbaqusException: in keyword *ELEMENT, file "glass.inp", line 1805: Period cannot be used within set, surface, orientation, instance, and assembly names in a model defined in terms of an assembly of parts This occurred while parsing the input file. Run the input file through the batch pre-processor to check for syntax errors. The model "glass" has been imported from an input file. Please scroll up to check for error and warning messages.
