CAD新手第一天：试着画个转圈二维图形练手

第一天，打算尝试用AUTO CAD去画转圈刀路。使用的是AUTO CAD2023版本。第一步先打开AUTO CAD2023，点击新建。

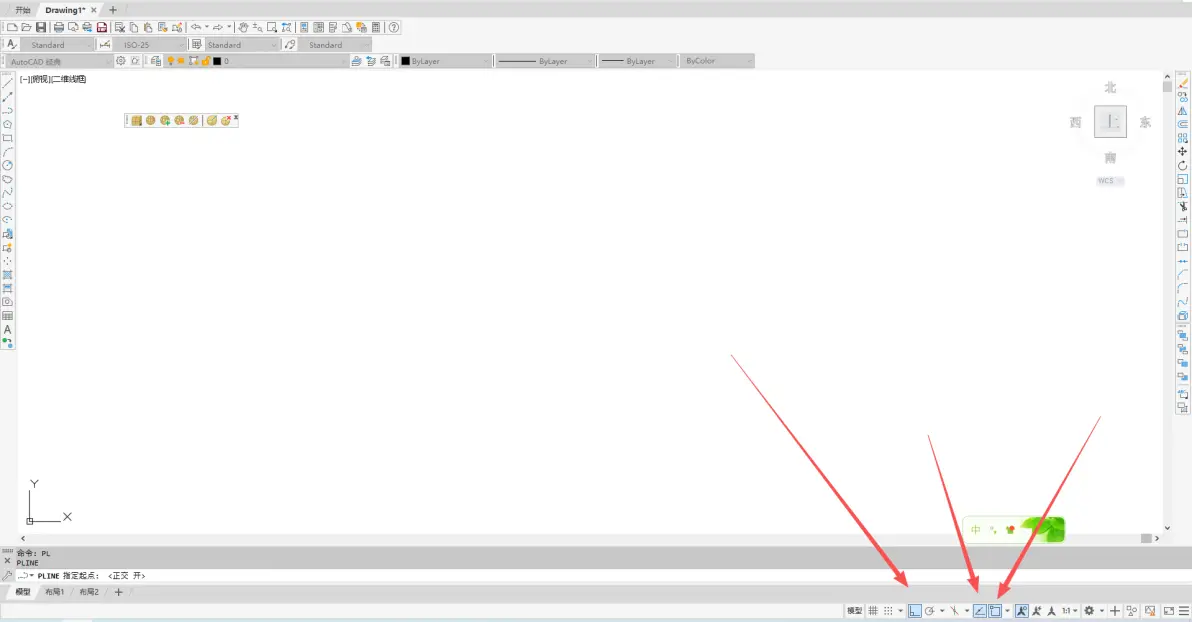

在右下角开启正交限制光标，显示捕捉参照线，光标捕捉到二维参照点等选项。

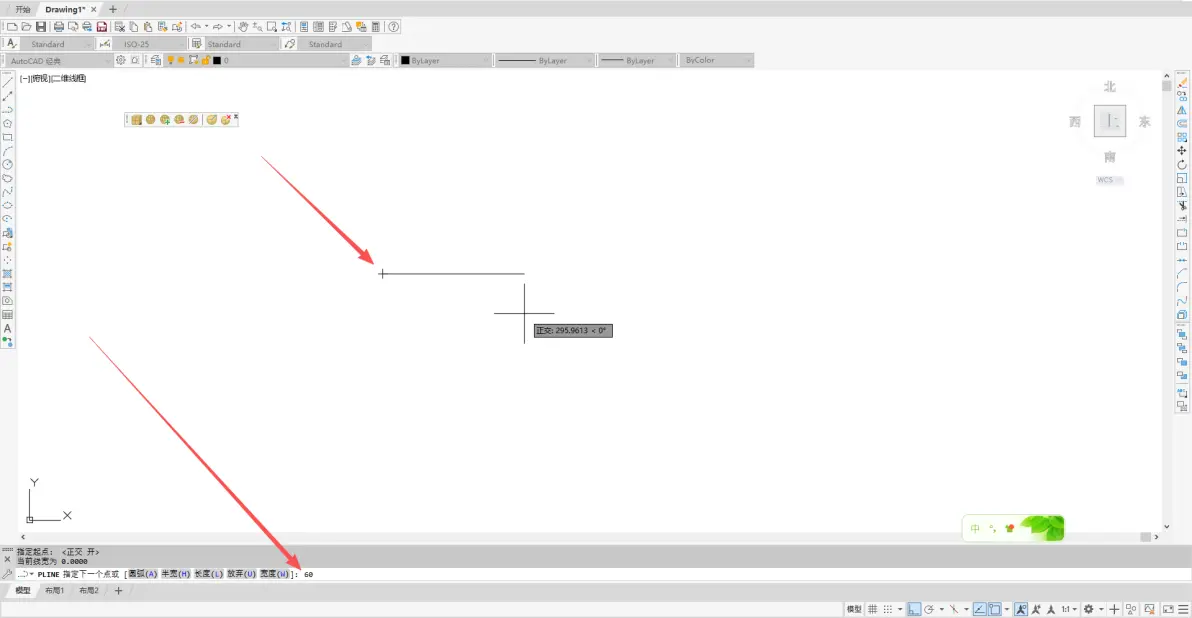

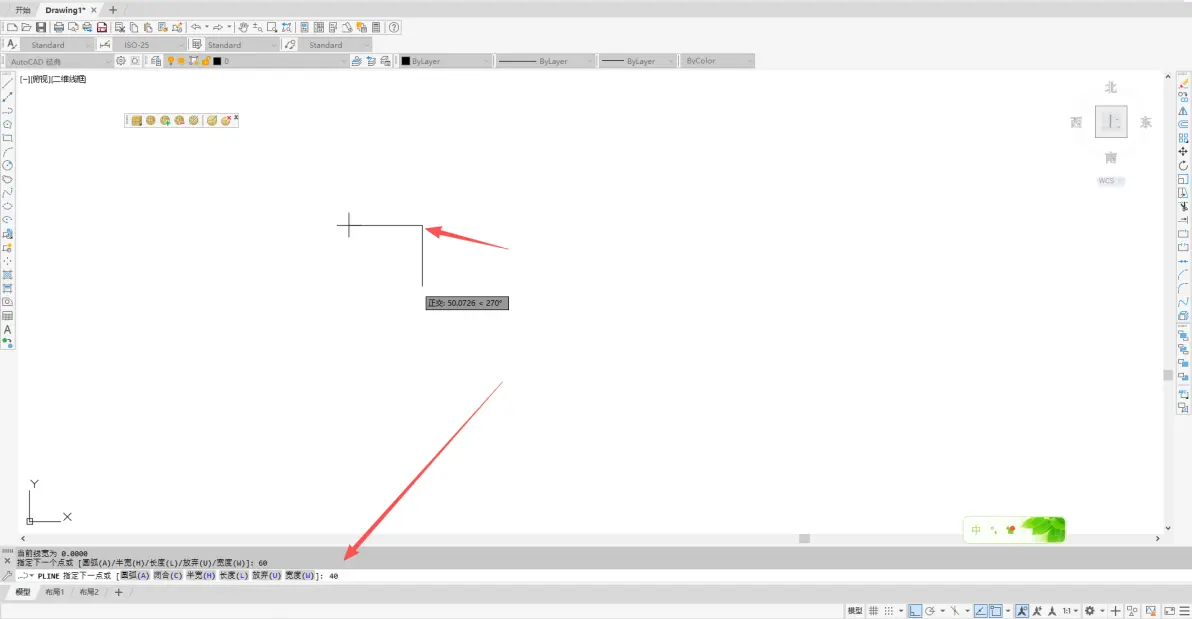

我尝试在60mm*40mm*10mm的枣木做试验，在命令栏输入直线快捷键PL，点击回车。鼠标左键点击一点确定，X轴方向选择60，Y轴方向选择40。仿造上面操作，画出个60*40的矩形块。

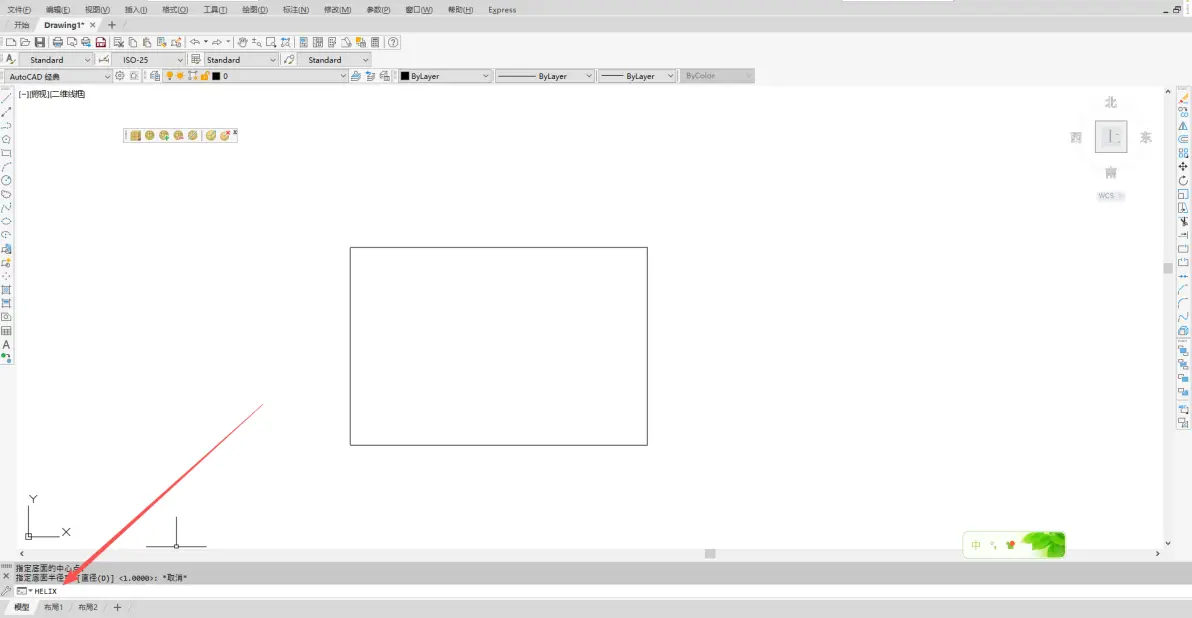

然后准备画圈圈，输入螺旋画线快捷键HELIX。

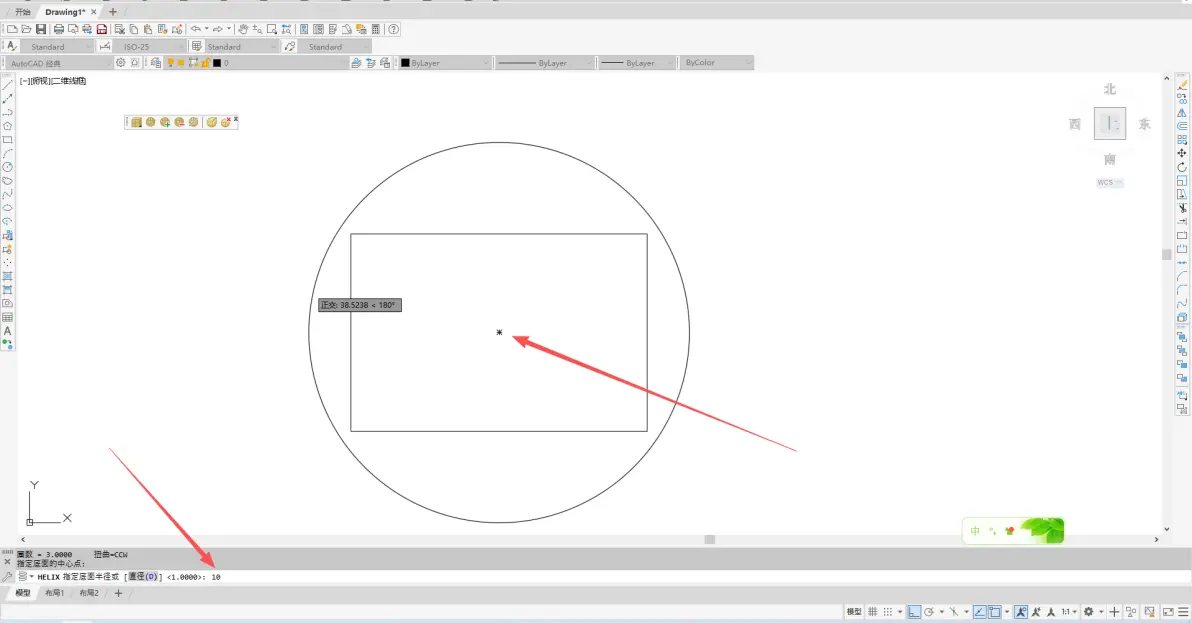

选择曲面中心点，点击矩形中心，底面半径我选的10mm。

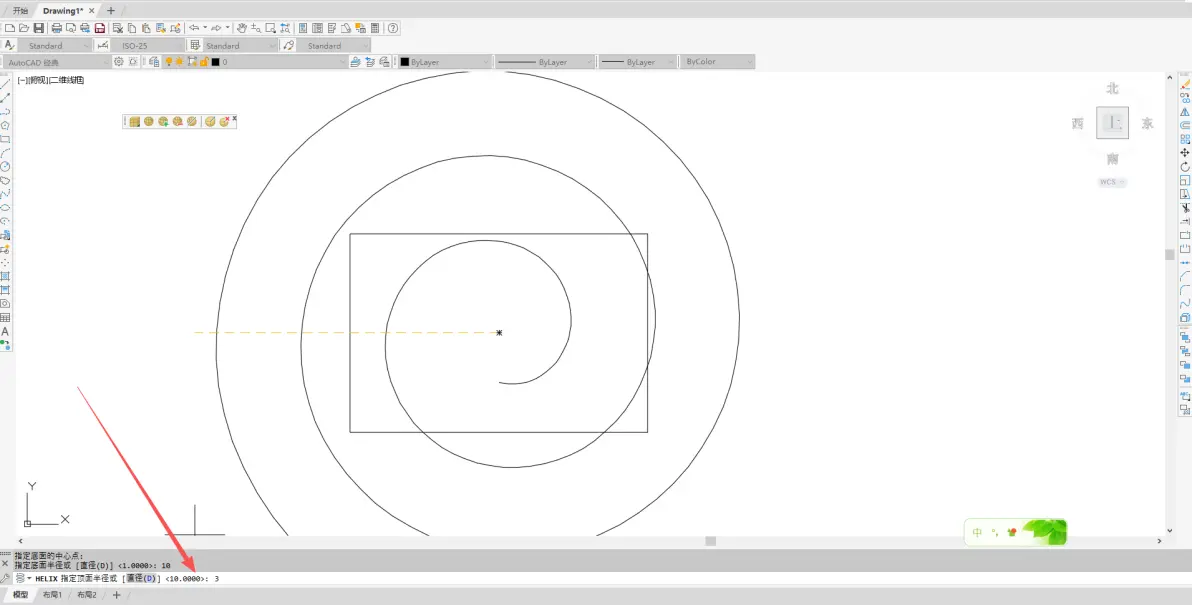

顶面半径我填的3mm。

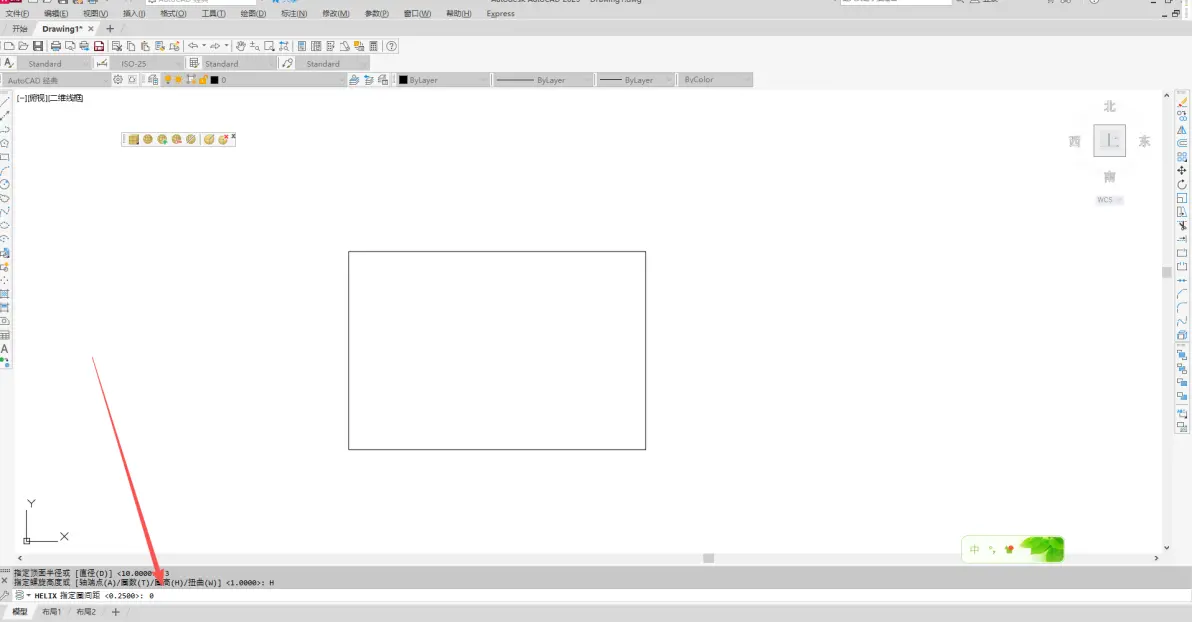

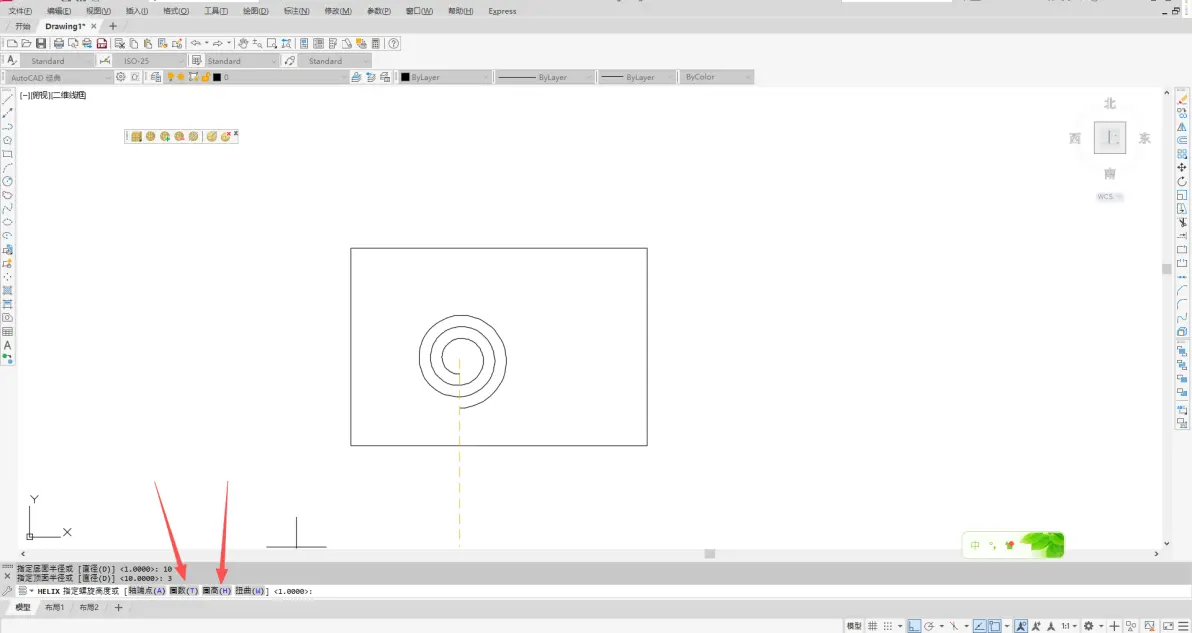

点一下圈高，然后重要的来了圈高一定要填写为零。

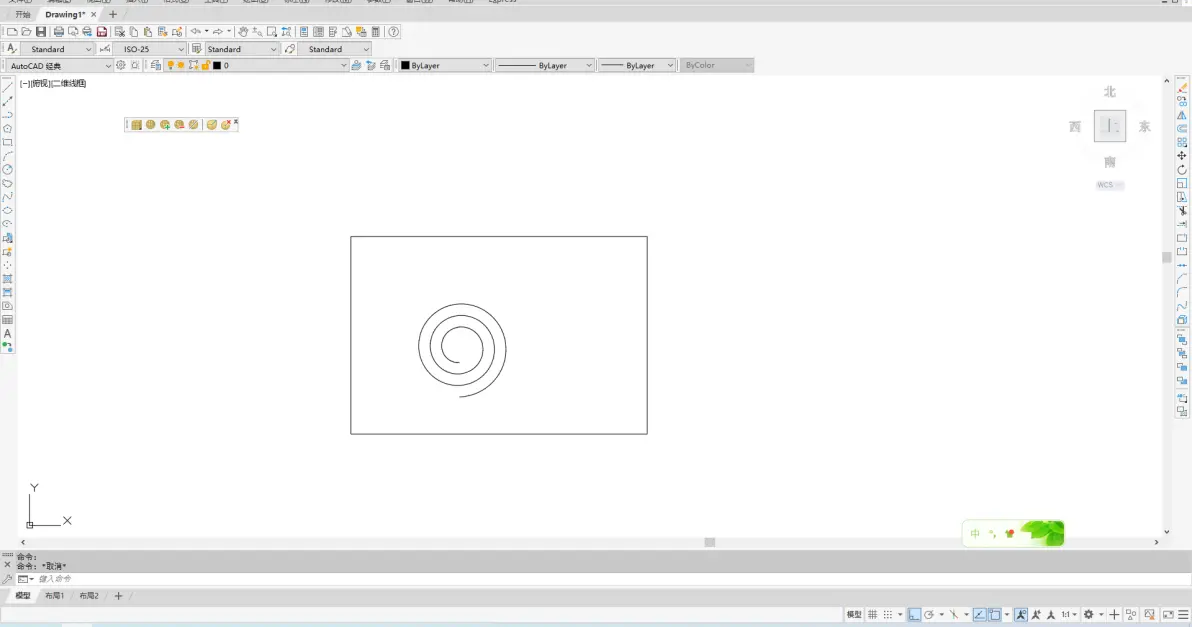

点下圈数，圈数我填写的是3，按回车确认。

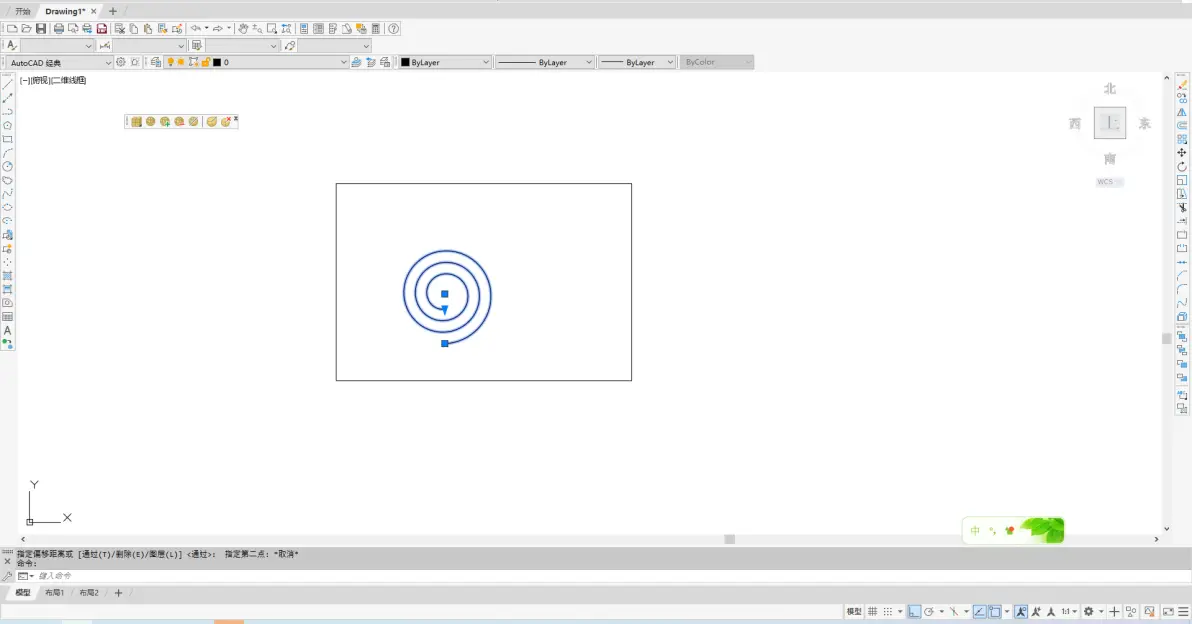

然后鼠标左键选择这个曲线，然后输入偏移快捷键O。

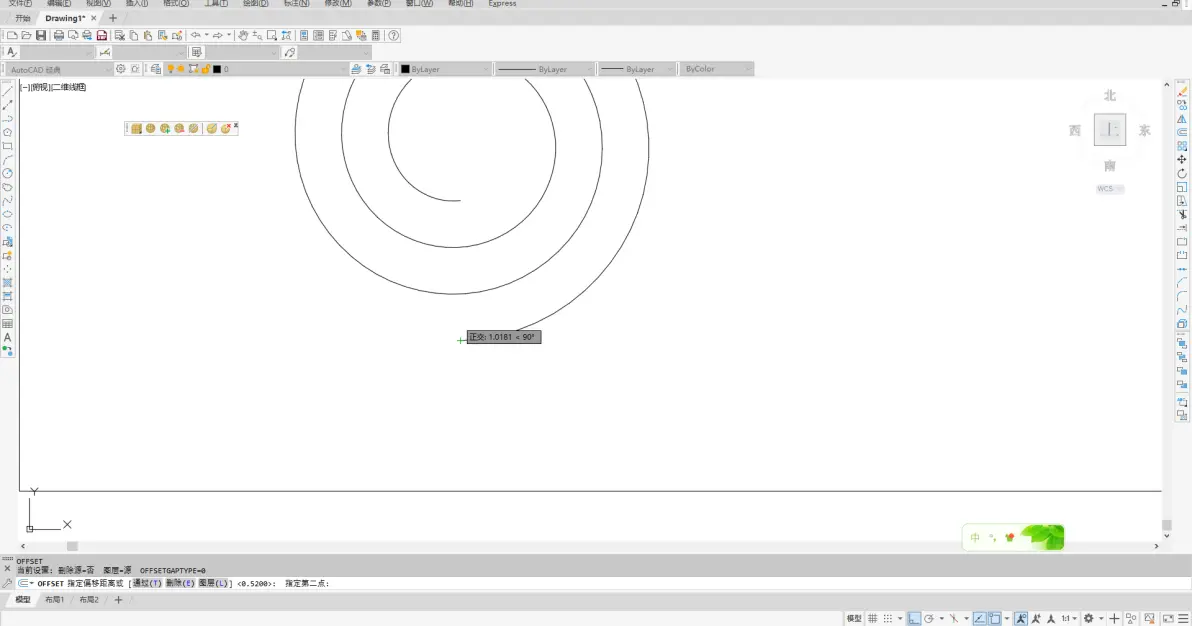

选择其中一个点，偏移0.52。然后自己选择内圈或者外圈，回车确定。

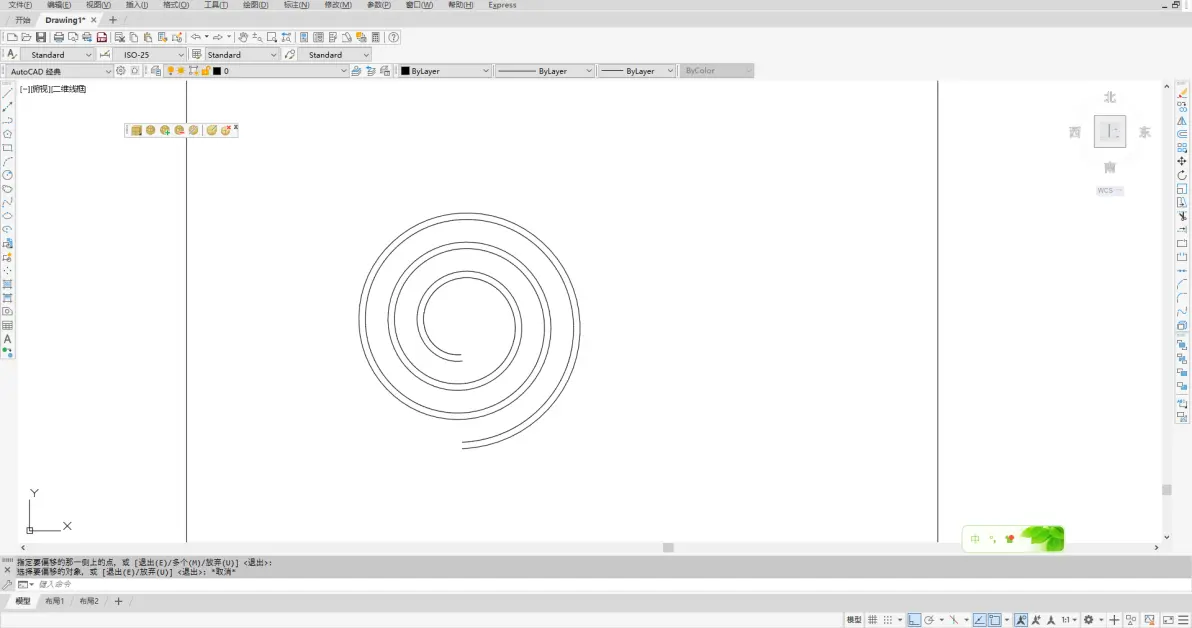

可以得出下图。

输入PL，将空口位置封好。

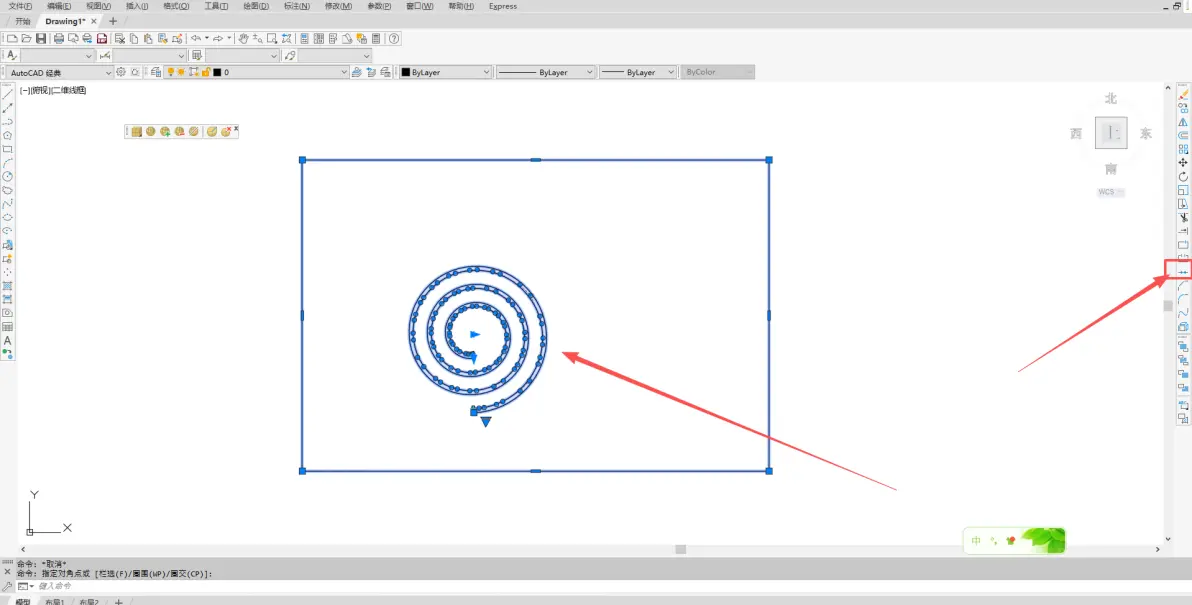

然后全选，之后合并。

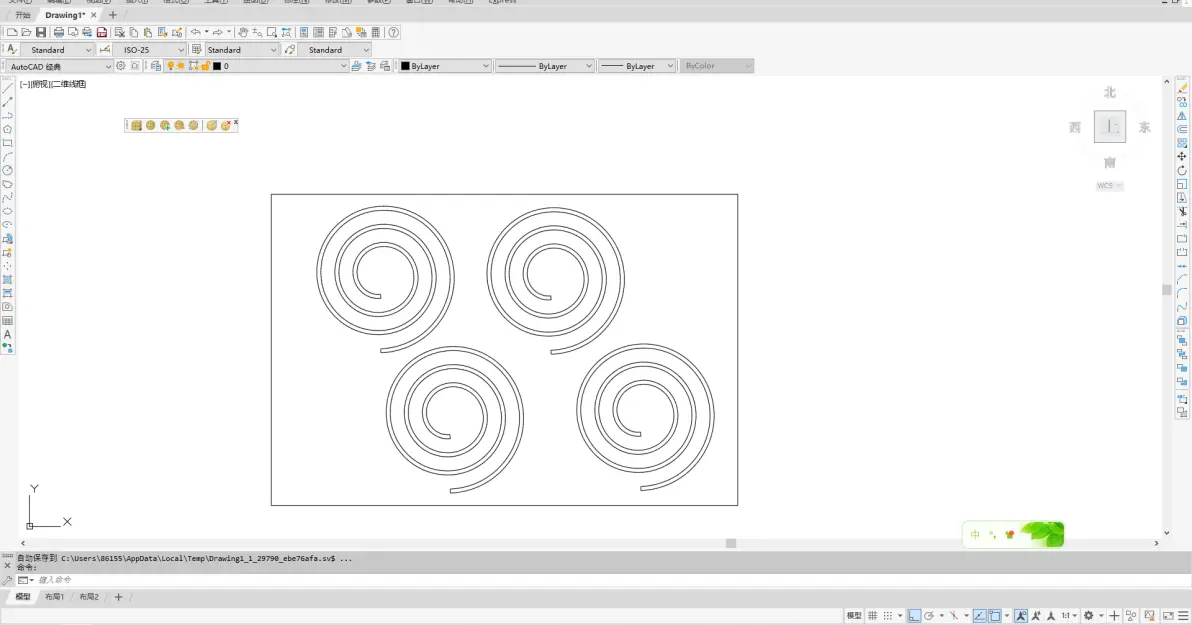

然后选择，圈圈。移动快捷键为m，复制快捷键为cp。或者简单使用ctrl+c，ctrl+v，复制粘贴调整。得到下图。基本图块就画出来了，可以下0.5的雕刻刀，可以按照自身需求进行调整。明日尝试导入雕刻机并设置刀路。
