Autodesk Fusion 360建立第一个模型：新手入门教程

0. 前言

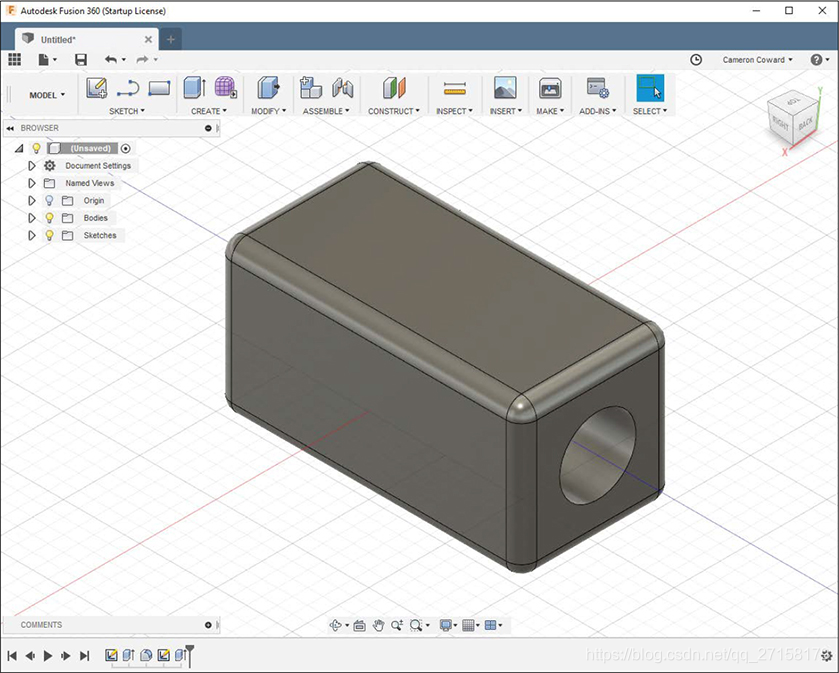

安装好软件后，我们需要Hello world工程。目的是熟悉软件的基本操作以及用户界面。我们就开始绘制下图中的立体图形。

1. Sketch（草图）

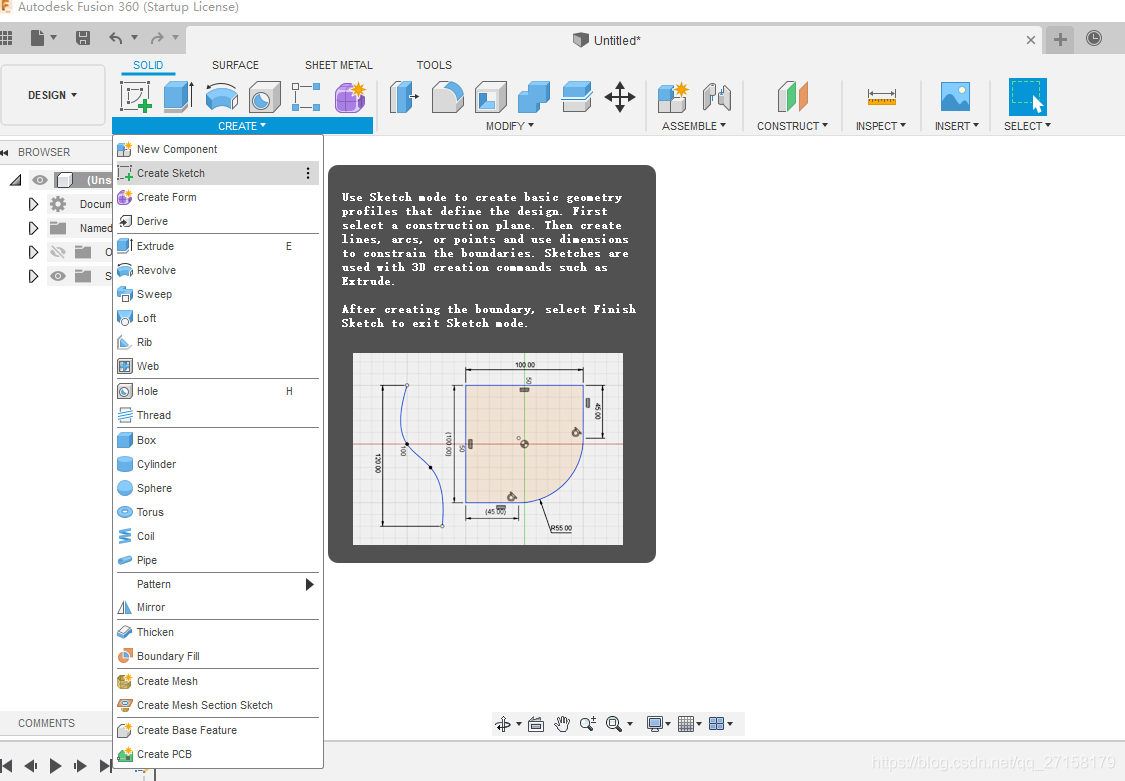

Sketch是草图的意思，是软件中的一个术语。用于在平面中画图。在这里，Sketch能画出四方体的截面图。

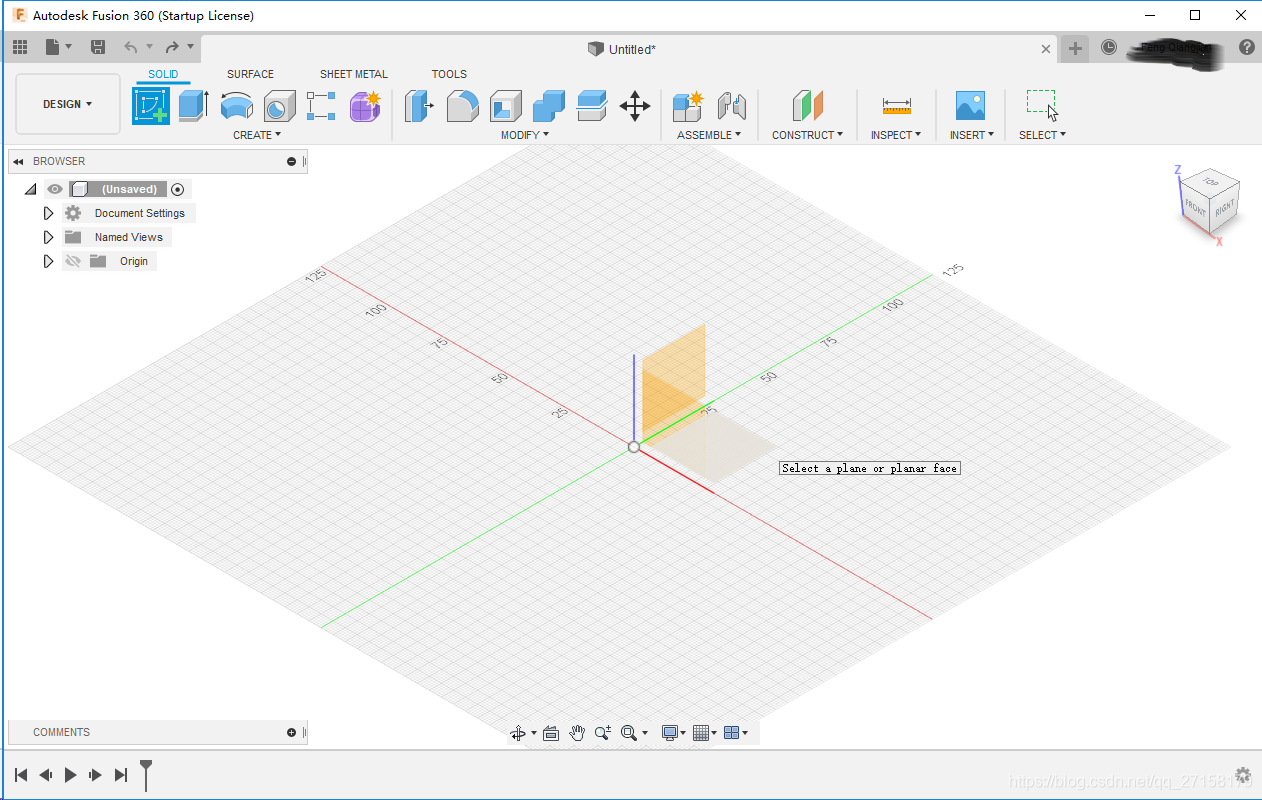

选中Sketch后，我们需要选择平面。

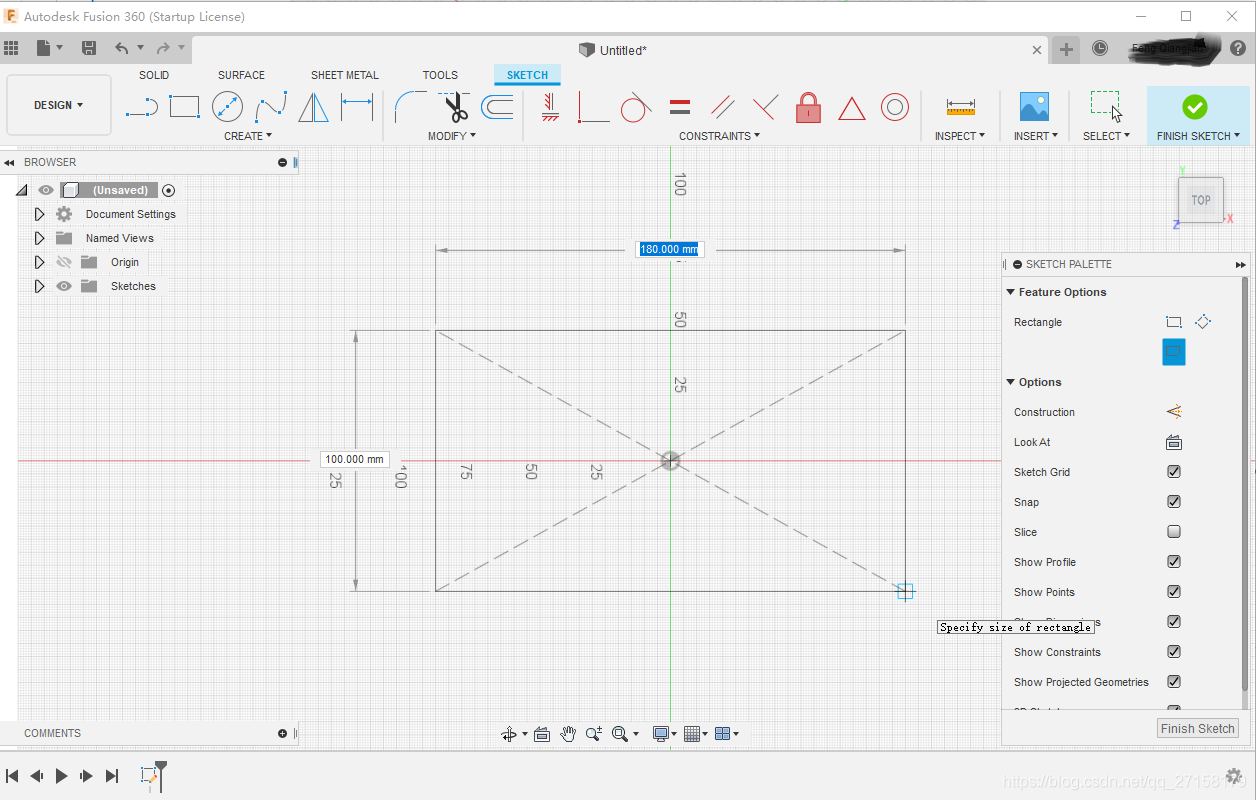

因为Sketch本身就是画二维图的。我们选择 xy 平面。然后选择CREATE -> Rectangle -> Center Rectangle。画矩形最常用的有两种：第一种是选择矩形的对角，第二种是选择矩形的中心，然后定义边长。

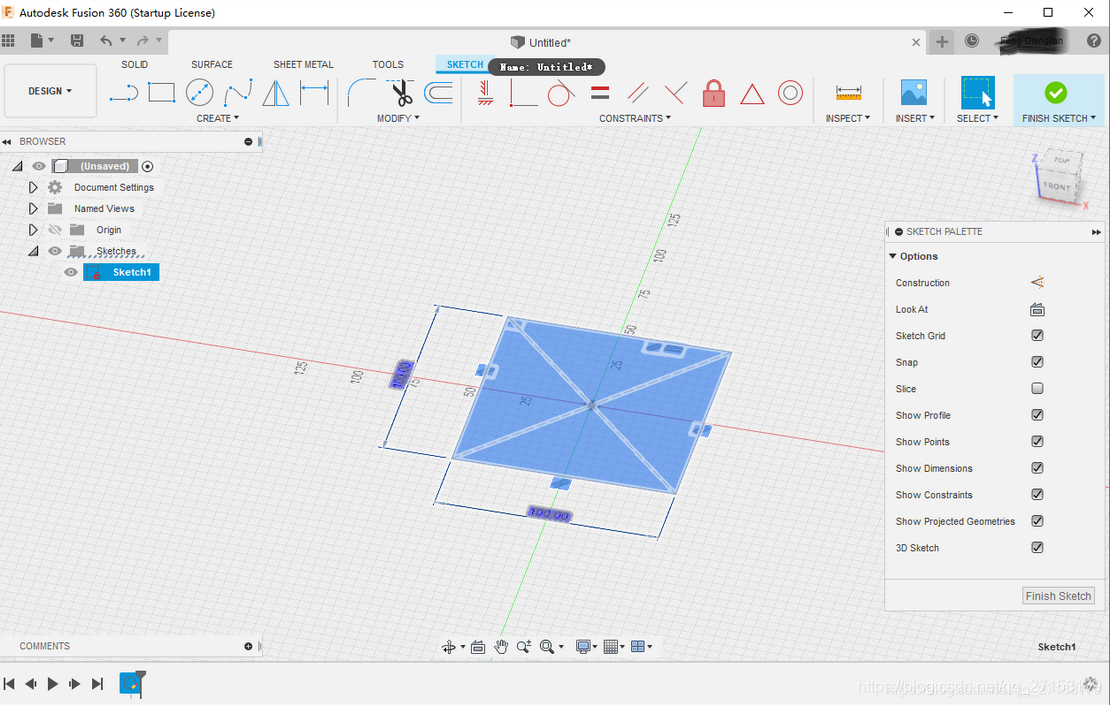

这点跟AutoCAD一样。可以输入长和宽，用键盘上的按键Tab切换。长宽定为100x100，单位默认是mm。完成后在xy平面就出现了这样的Sketch。

2 Extrude（拉伸）

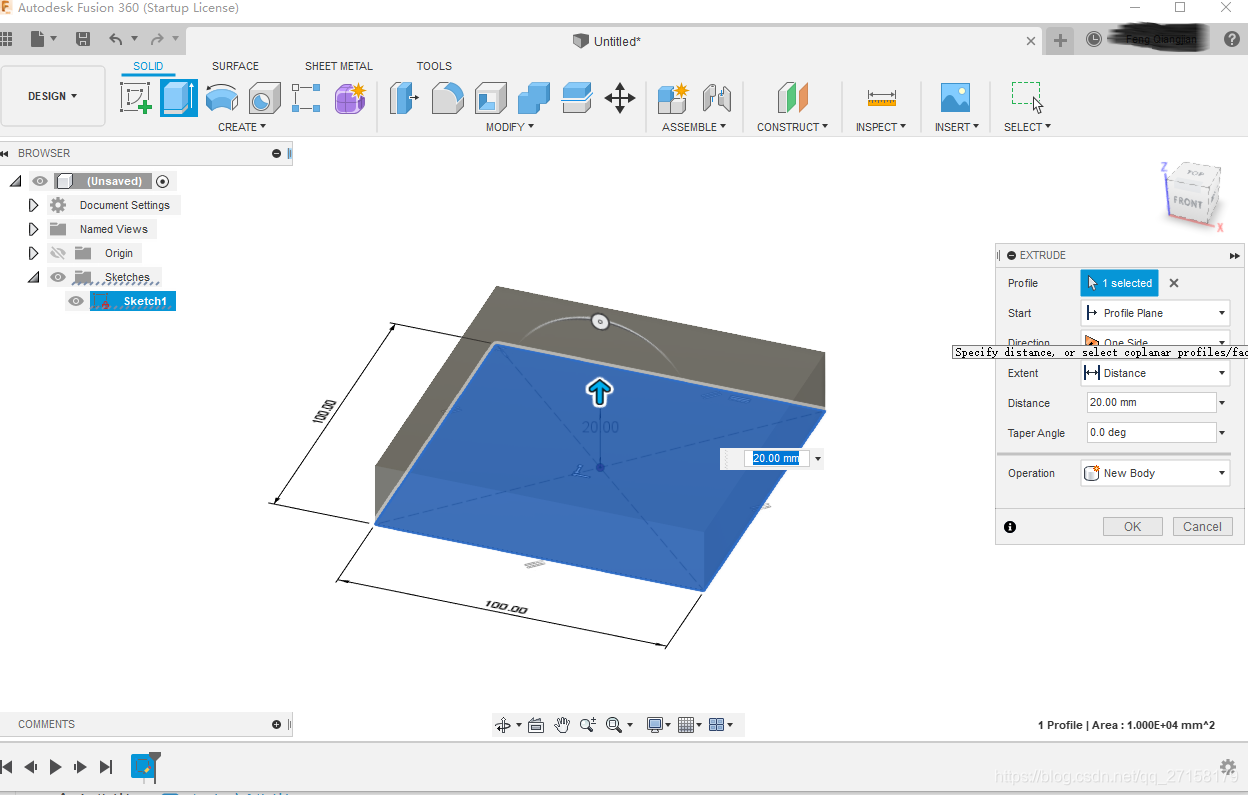

点击右边的FINISH SKETCH退出Sketch模式。选中刚刚画好的矩阵，CREATE -> Extrude，或者快捷键E。Extrude的作用是把二维的Sketch生成三维的Body。

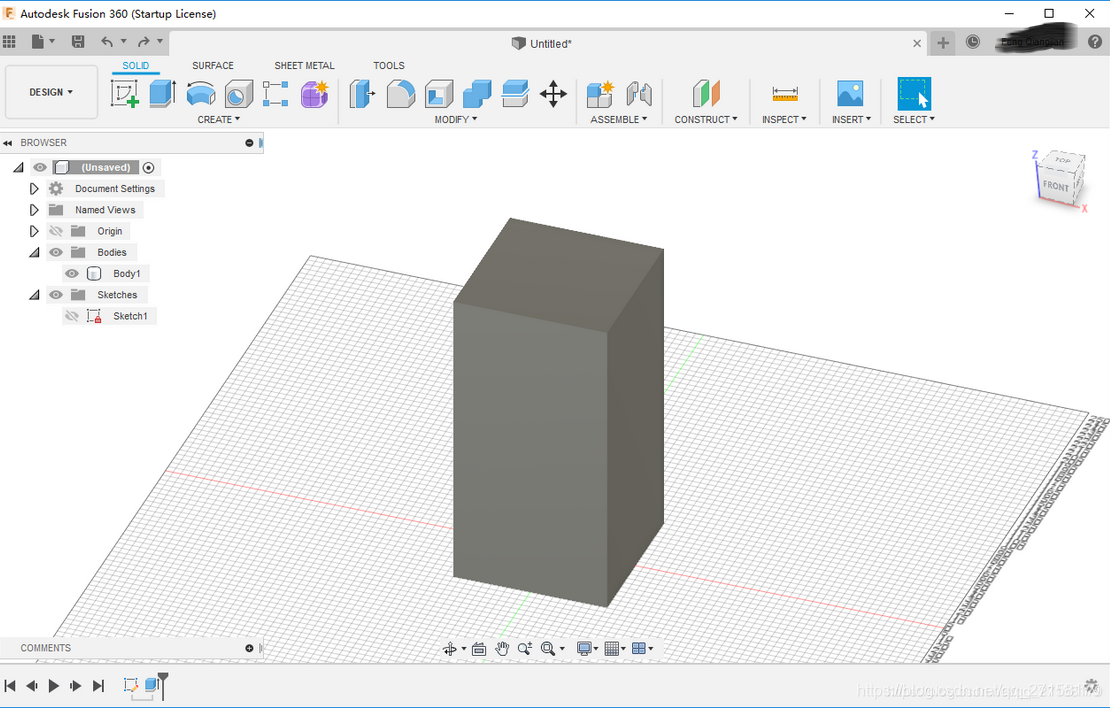

把高确认为200。得到以下Body

3 fillet（圆角）

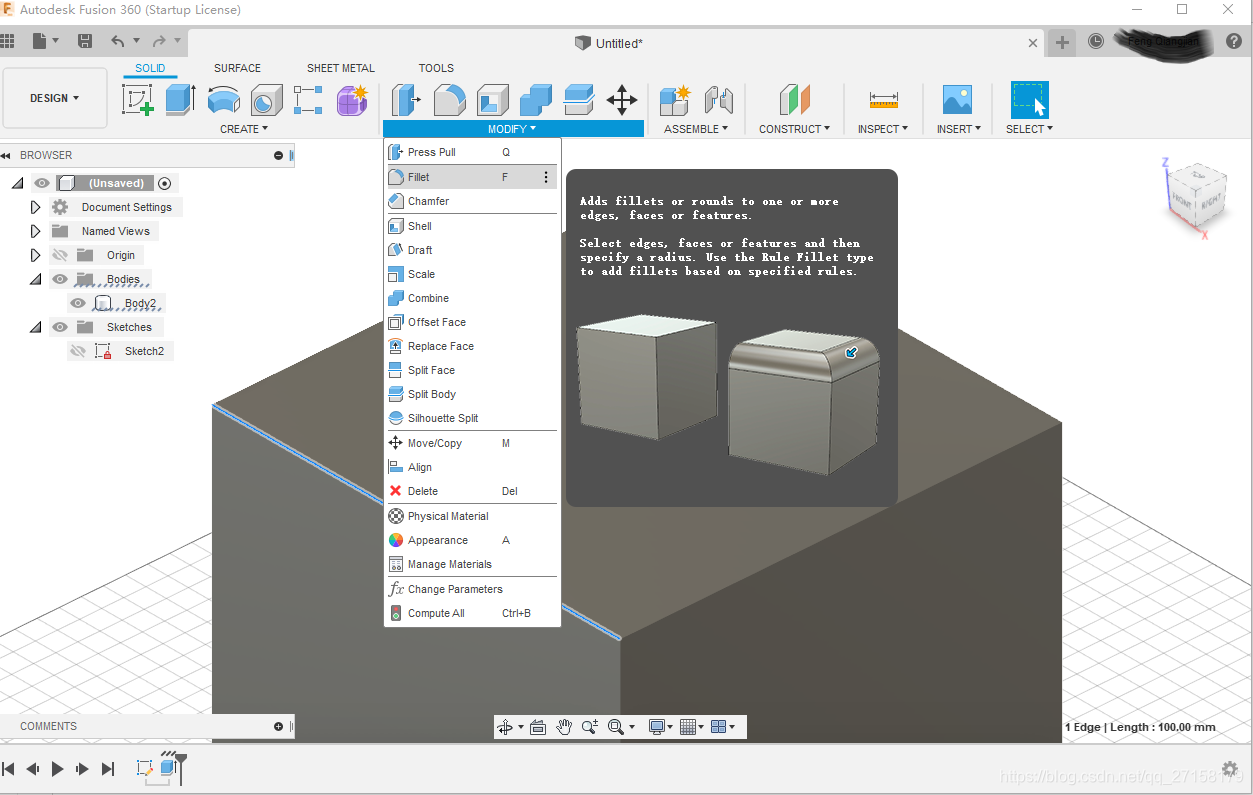

选中四边体的任意一边，点modify->fillet（快捷键F）。

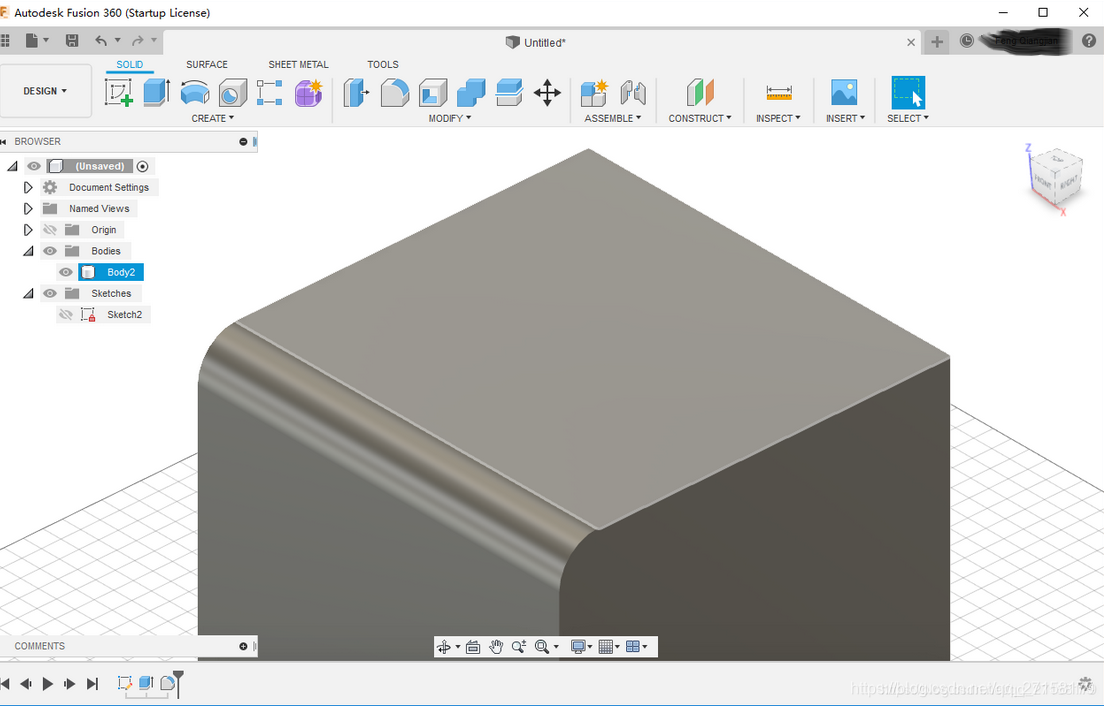

输入圆角10mm。

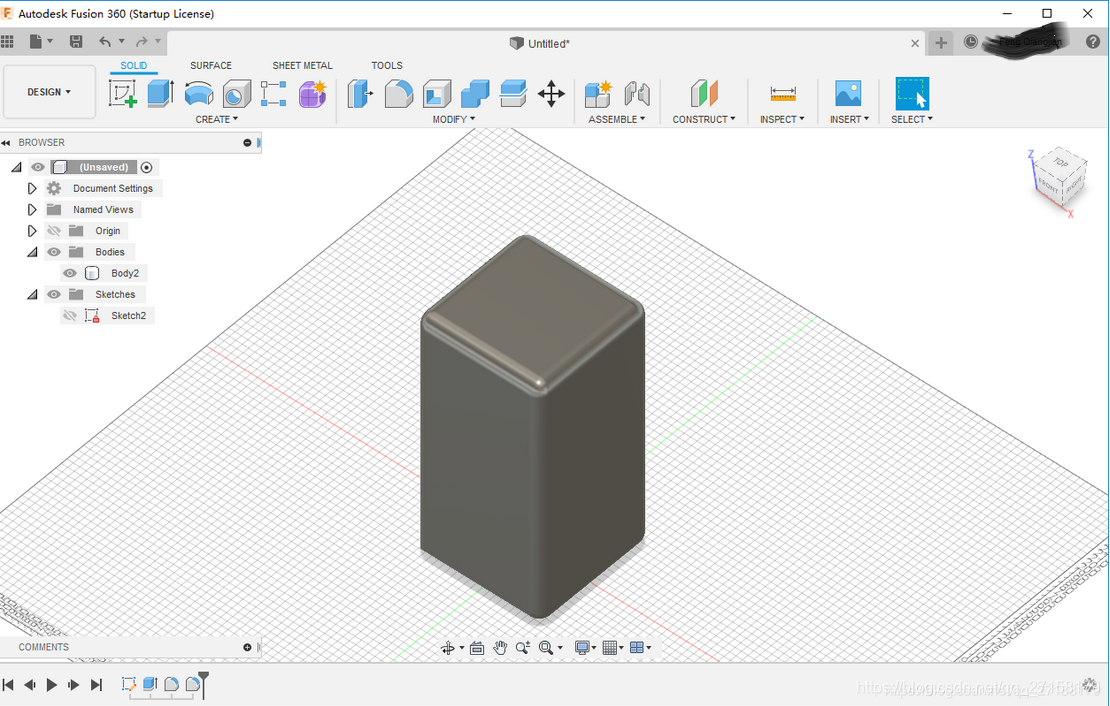

把全部边生成圆角。选目标时，可以把边单独选择，也可以直接选择这个body，那么用fillet时候，会把全部边处理。

4 做开孔

开孔有两种方法。第一种是Extrude，第二种是Hole。

4.1 Extrude（拉伸）删除

接下来做一个从正面到底面的通孔。

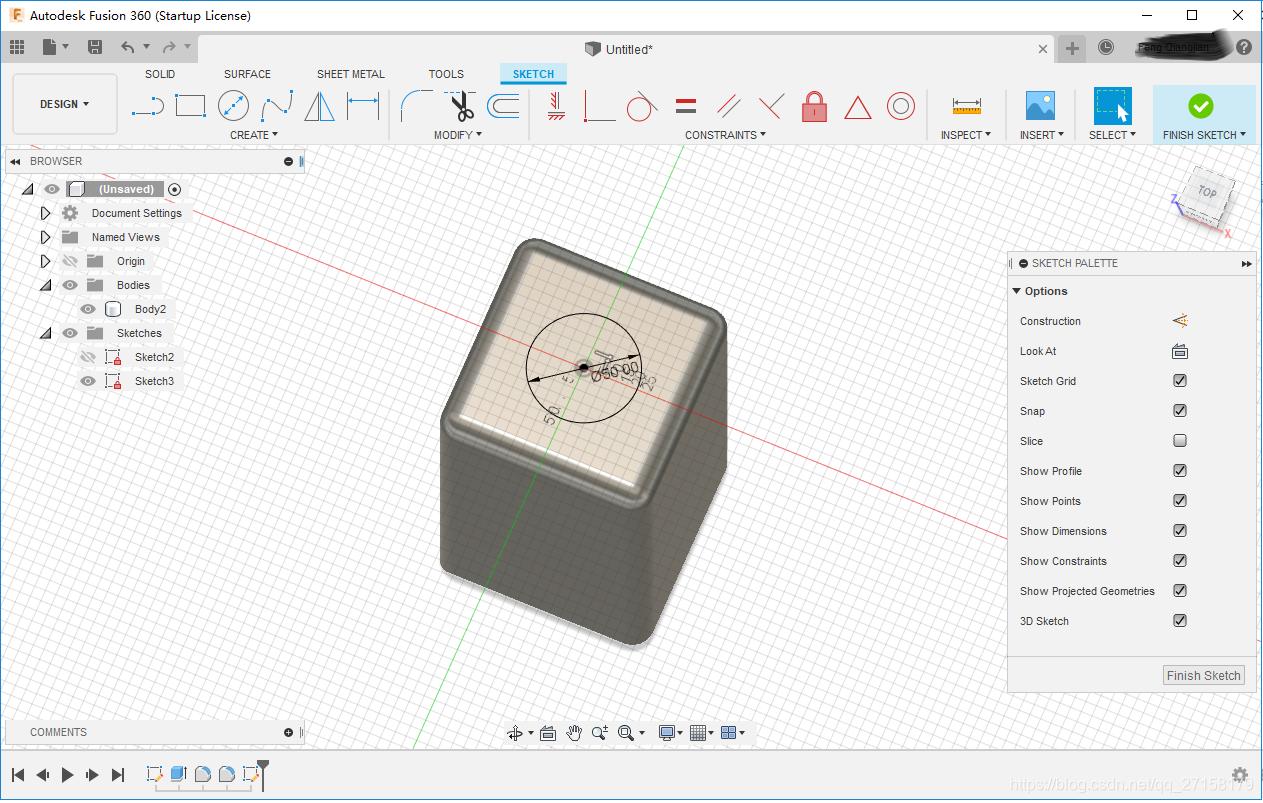

首先还是选Sketch工具，选择平面，画圆。这里注意选择平面一定要选上四方体的正面。

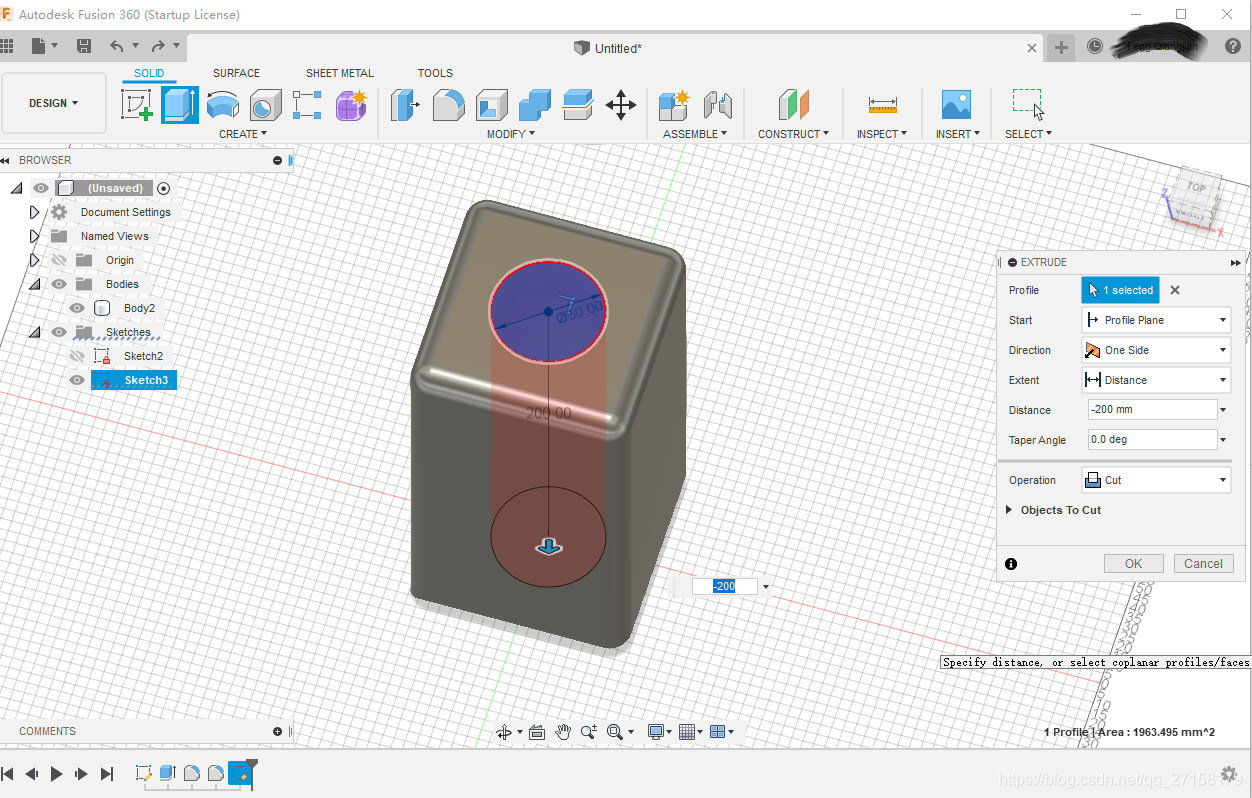

选中圆，点E。输入-200， 系统 会把圆往下拉伸。同时确定一下，右边Extrude的菜单中，Operation是Cut。

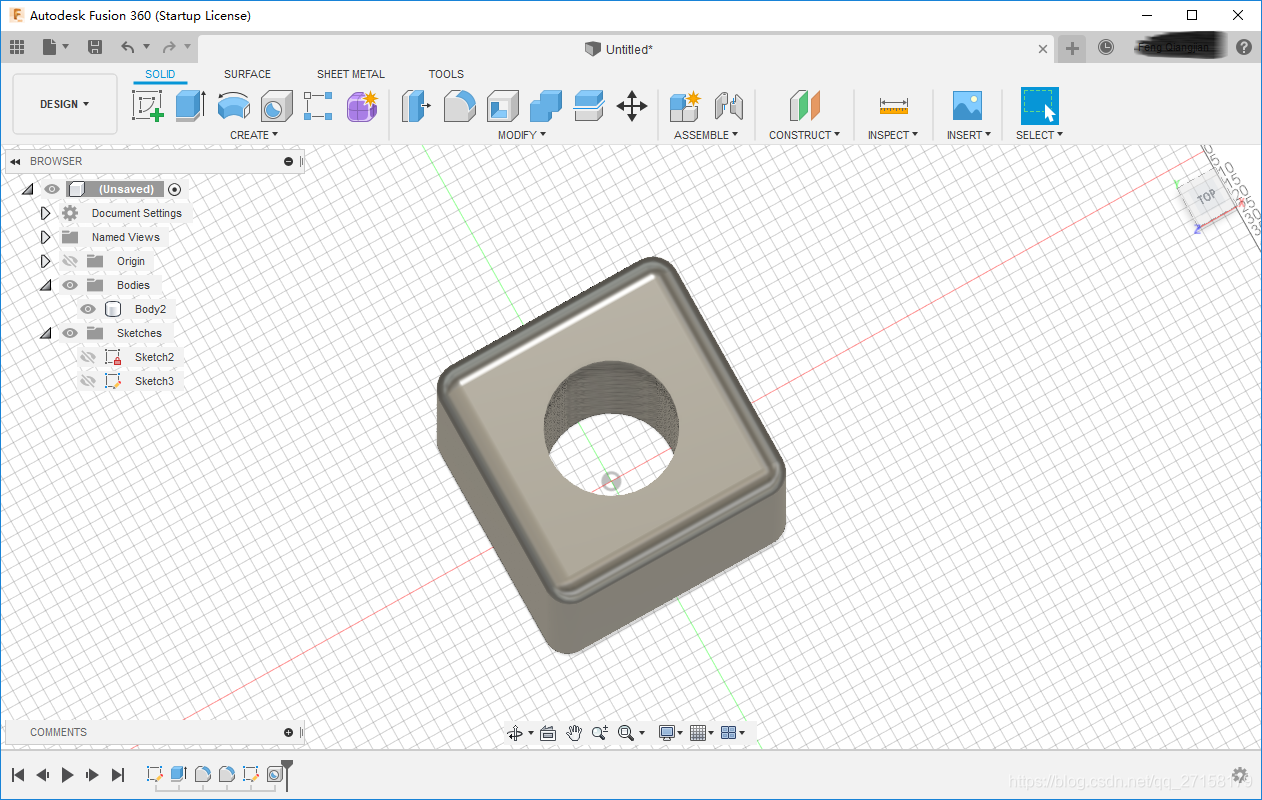

200mm就是四边体的高，因此会开出一个通孔。

4.2 Hole（开孔）

为了试用Hole工具，按ctrl+z恢复图形至四方体。

使用Hole需要使用 辅助工具 ，以确定位置。

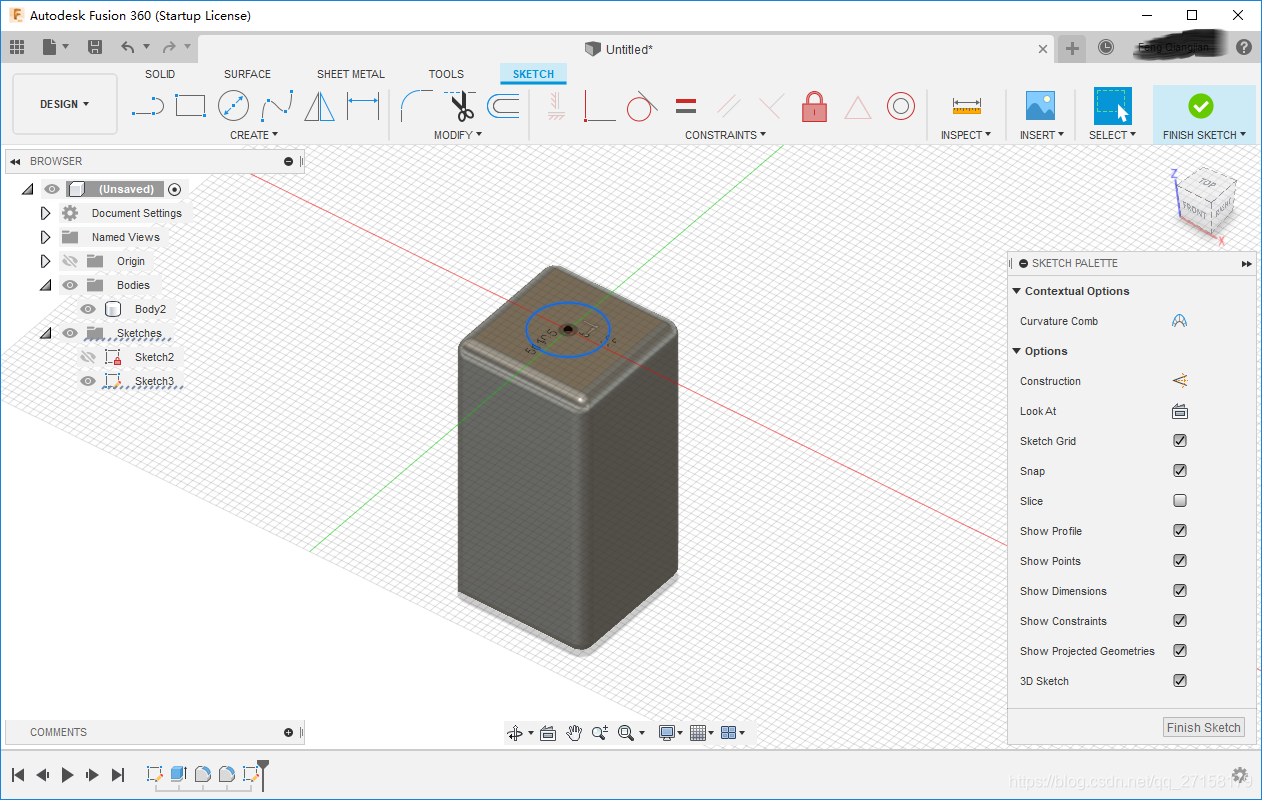

在需要打孔的位置先画一个圆。如下图。

这样软件就能捕获得到，四边体顶面的中心点了。

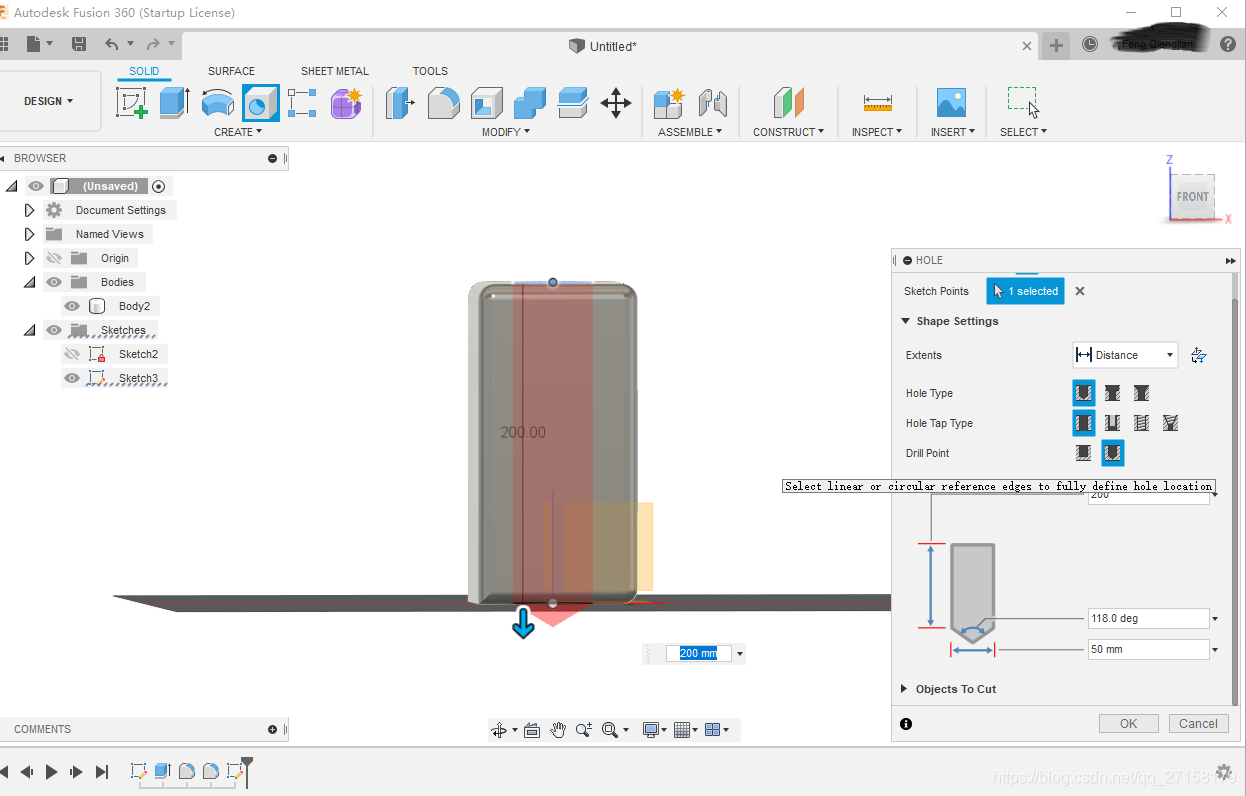

再用Create -> Hole（或者按键盘h）

孔径为50，高度为200.

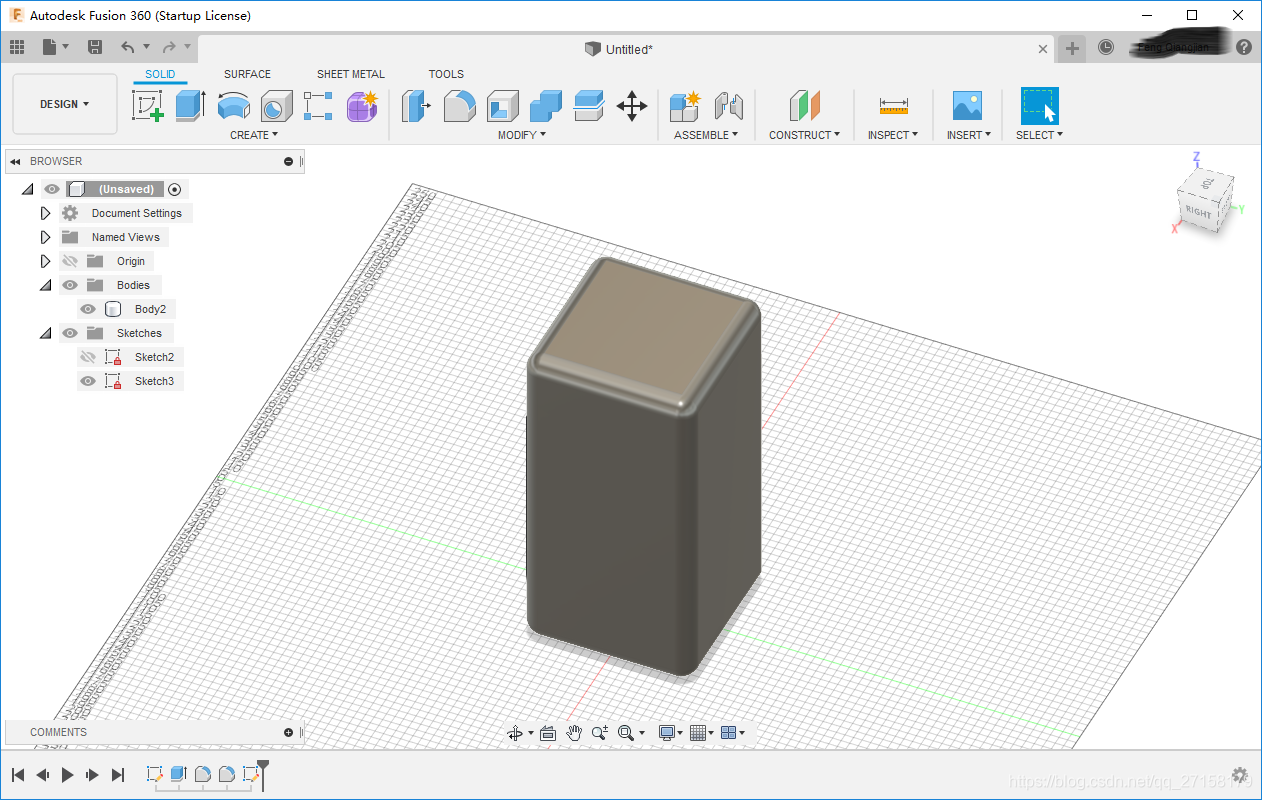

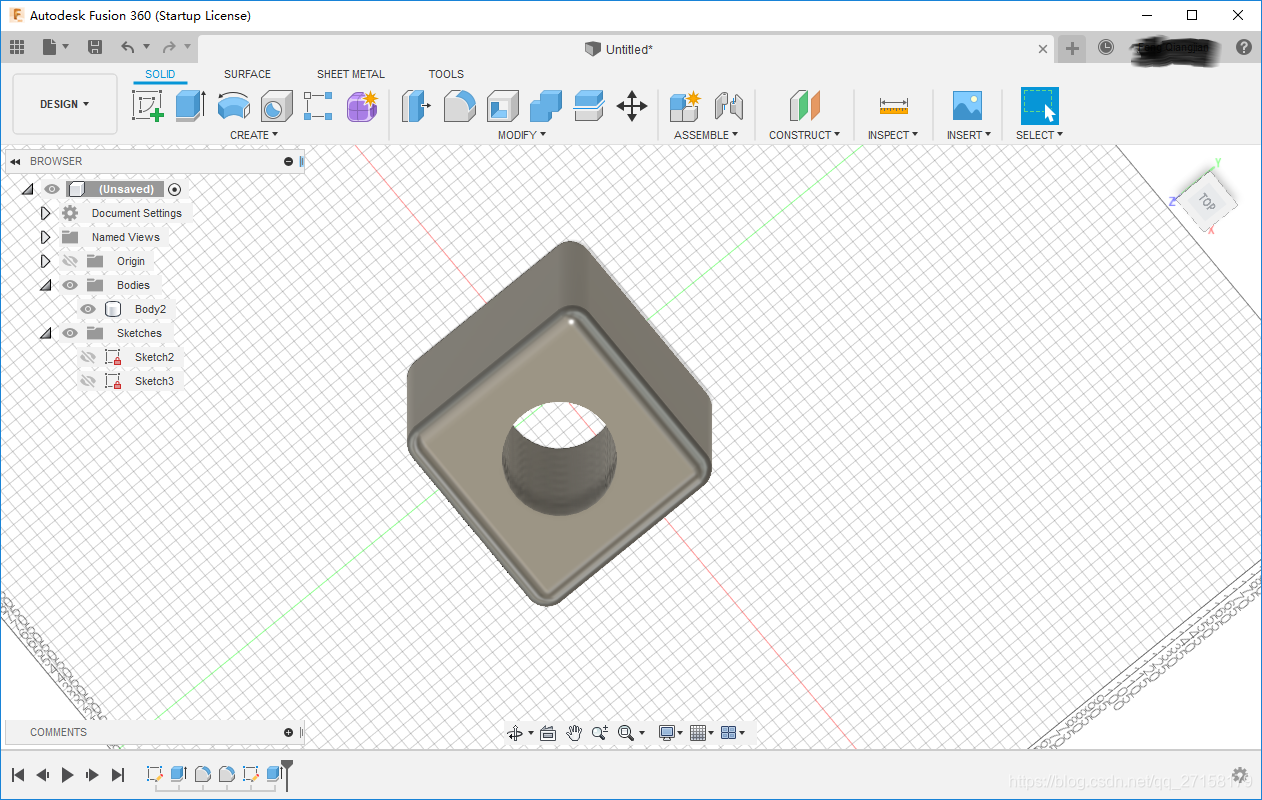

也可以得到这样的效果。

小结：本次教程我们制作的第一个模型。sketch用于画平面图。extrude用于把二维sketch拉伸成三维body，也可以cut掉现有的body。hole可以用于开孔。body其实是可以直接用来打印的。
