1. Ncode前处理:时间序列加载生成器
1)原理
通过对输入FE数据进行线性叠加得到疲劳分析所需的应力或者应变时间历史数据:应力张量分量的计算如下:

其中Pk(t)是时序历史数据(载荷谱系数),σij,k,static
是FE稳态应力数据,k是加载工况的序号。
2)Glype属性参数设置

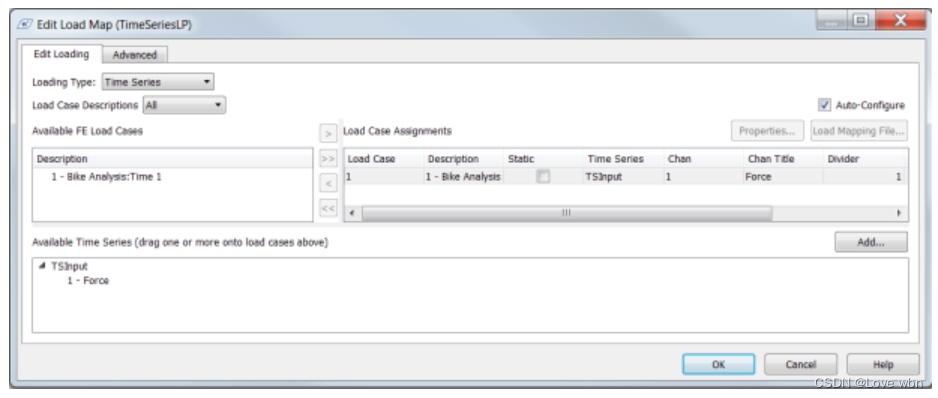

右键窗格SNanalysis-Edit Load Map-Time Series
Description:这里告诉你有几个输入的FE工况;
Assignments:这里要把载荷谱赋予对应的工况;要手动操作时,把右上角的Auto-configure取消勾选。

载荷谱的不同通道之间必须有一个相同的采样率和数据点数量。如果设置了 自动配置 (Auto-Cofigure),载荷生成器将被自动配置为按顺序处理所有FE载荷案例和时间序列通道。同一个通道不同工况的叠加可以通过拖拽工况s3t到对应FEinput文件上实现。
用户必须确保正确应用工况载荷谱的系数Pk(t),以获得应力历史。默认情况下,除数和比例因子被设置为1,偏移量为0。通常的做法是,要么使用单位载荷案例和一致单位的载荷历史,在这种情况下,可以接受默认值,或者,在FE中使用非单位载荷(例如,1234N)时,将此值设置为除数(Divider)。
至少有一个荷载工况必须随时间变化,对于多个同时进行的荷载工况,其中一些可以是静态的。一般情况下,这将用于代表静态重力或装配应力的FE载荷基准。这与用水平线Pk(t)=1来映射时间序列通道的效果相同。除数、比例因子和偏移量仍然可以在有或没有静态值的情况下以同样的方式使用。由于平均应力效应,叠加静态应力将影响疲劳计算结果:可能避免或促成静态失效。
3)请注意以下几点:
1. 当几何体受到明显的加速度时,可以通过在FE计算中使用惯性释放来提高浮动应力结果的准确性。
2. 当结构的力学行为更具动态性(但仍然是线性的)时,仍然可以使用线性叠加,但使用模态结果(模态叠加)。Pk(t)现在是模态参与因子,例如,来自模态瞬态分析,或带有柔性体的多体动力学仿真,σij,k,static被σij,k,model取代,即模态应力张量,其中k是模态ID。残余向量或Craig-Bampton模态通常会被包括在内。
3. 同样的原则可以应用于应变的线性叠加,或者在点焊的情况下,与粘结相邻的线力和弯矩与截面力和弯矩的线性叠加,或者在粘接的情况下,与粘结相邻的线力和弯矩的线性叠加。
