Ncode随机振动仿真流程全记录

1.总体流程框架


前期工作:FE频响分析结果-在单位载荷激励下的分析结果(与PSD单位相同),一般为g;9806mm/s.(output2文件输出);

2.基本流程设置

1.打开ncode软件,新建项目;

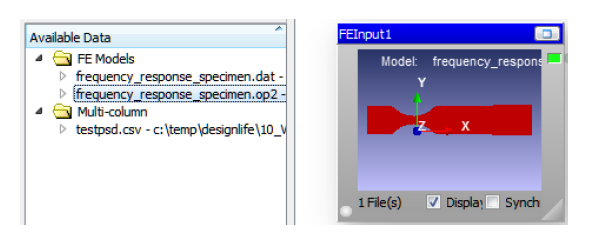

2.将demo中的frequency_ response_ specimen. op2文件拖入工作位置,勾选Display 显示输入模型;


该实验模型为带缺空的平板,左端固定,右端受到Z向随机振动载荷。

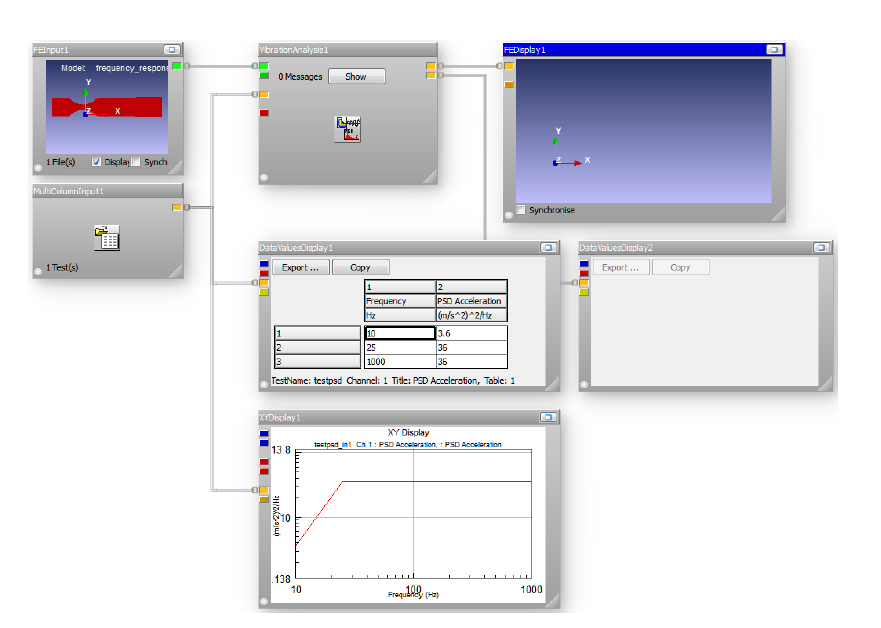

3.将testpsd.csv拖入工作框中,创建随机振动载荷输入(多列数据输入);

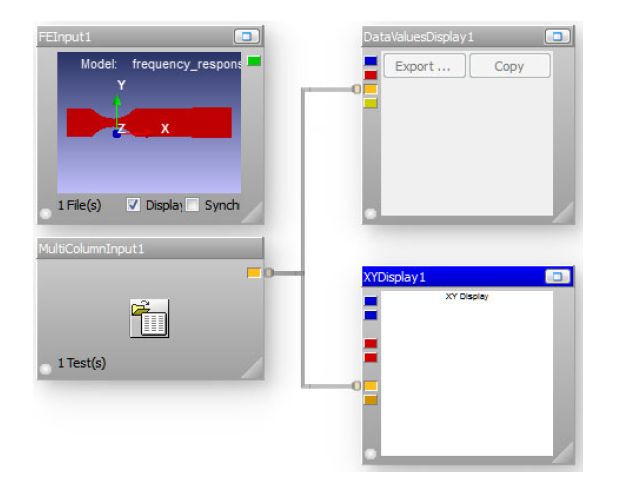

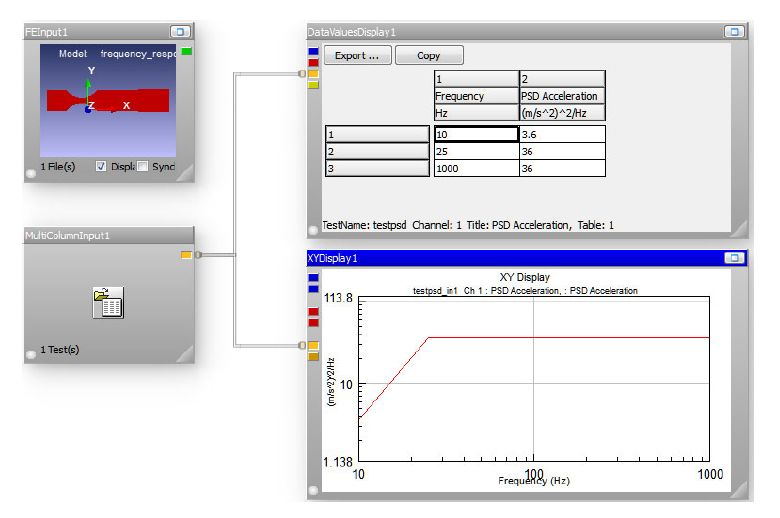

4.将Data Values Display 和 XY Display glyphs 拖入工作框中,并与MultiColumn Input glyph相连接;



5.单击Run,选择XY Display glyphs工具框,通过工具栏中的

将显示转换为log-log形式。



6.将Vibration CAE Fatigue glyph拖入工作框,并与FE Input 和 MultiColumn Input glyphs连接;

Vibration CAE Fatigue glyph工作框包括4个输入和2个输入:

2个FEresult输入:第一个为频向分析结果输入;第二个为静力分析输入(主要用于修正仿真结果);

2个PSD数据输入:第一个为频率数据输入,第二个为时域数据输入;

2个输出:第一个为用于FE输出的压缩结果,第二个为未压缩数据用于制表。


7.将FE Display和Data Values Display 工具框拖入工作框中,并与Vibration CAE Fatigue glyph连接;

8.参数配置与运行


8.1 材料参数设置:

a右键点击Vibration Analysis glyph,选择Edit Material Mapping,在弹出的对话框中选择yes。

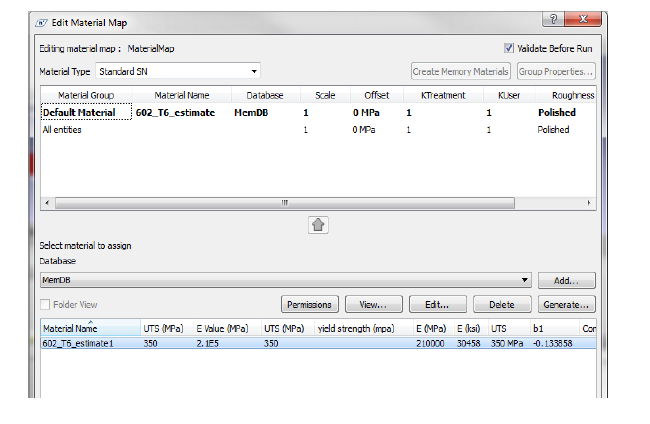

b 单击generate按钮,进行材料设置:

材料名称: 6082_T6_estimate 分析类型: Standard SN  断裂强度(MPa): 350 

材料: Aluminium  Standard error of log(N): 0

C 将生成的材料拖入Default Materia,如图所示,完成材料参数设置。


8.2 载荷参数设置:

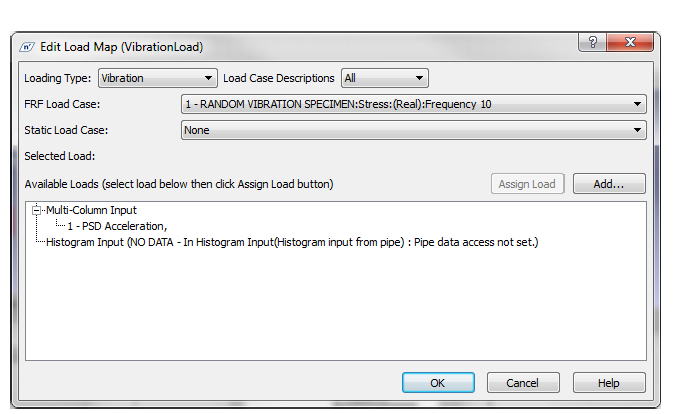

右键点击Vibration Analysis glyph,选择edit Load Mapping 进行载荷设置(在跳出的对话框中选择yes或者no均可),拖动psd Acceleration 到assign load 实现载荷匹配。


8.3 运行控制参数设置:

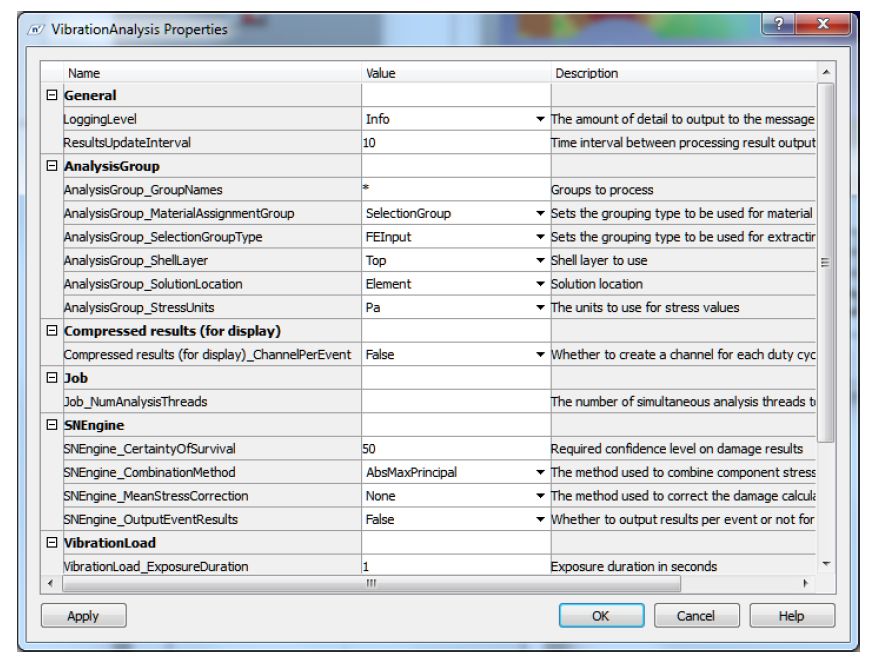

右键点击Vibration Analysis glyph,选择属性,进行控制参数设置:

AnalysisGroup_ShellLayer:设置为 Top;

AnalysisGroup_StressUnits:设置为Pa;与有限元分析单位制相匹配

nalysisGroup_SolutionLocation:设置为Element-使用默认设置会增加计算时间,但是与optistruct计算结果更匹配。

SNEngine_CombinationMethod:设置为AbsMaxPrincipal。

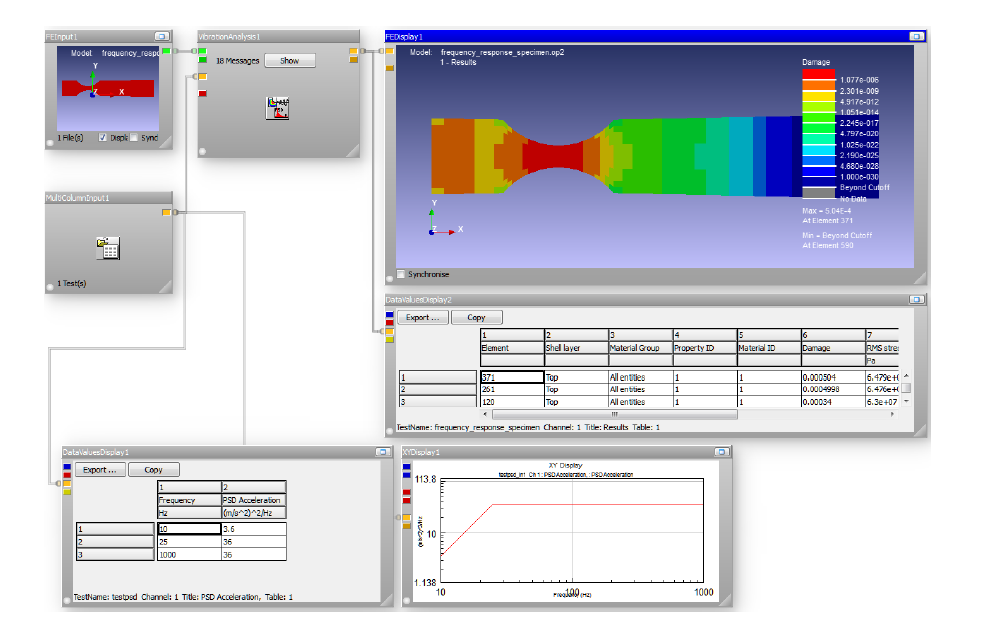

8.4 点击工具栏中的run按钮,开始运算。



9. 结果及后处理


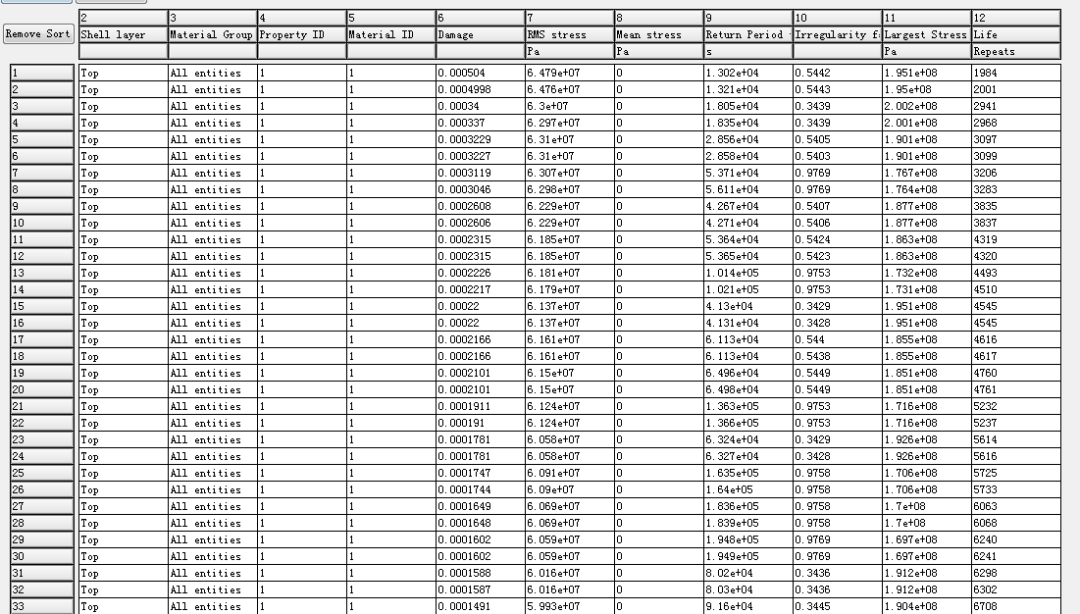

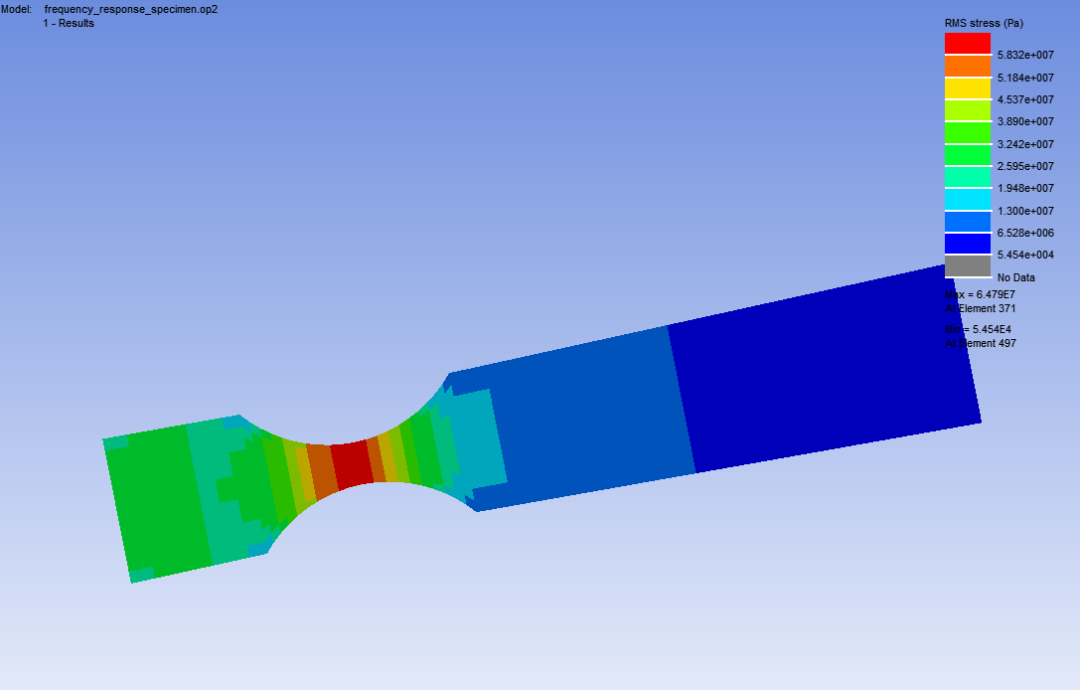

“Repeat” is simply 1 second
