Ncode新手入门第一章 数据导入和显示：nCode入门教程（一）：数据导入与显示

• 启动DesignLife

当前NcodeDesignLife 2022版本免费且可以独立启动，在安装目录下找到ncodedesktop_ansys.exe图标，即可启动应用程序。

主菜单：窗体左侧，有一系列工程应用工具；点击DesignLife图标进入主界面；

分析工作空间：主空白区域，用于放置 Glyph ；

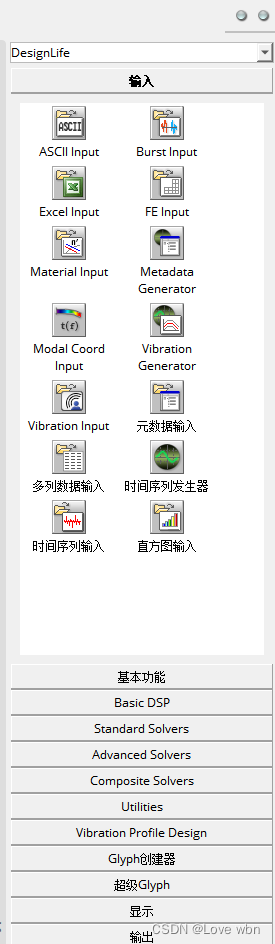

流程盘：右侧，这里有所有的预设Glyph

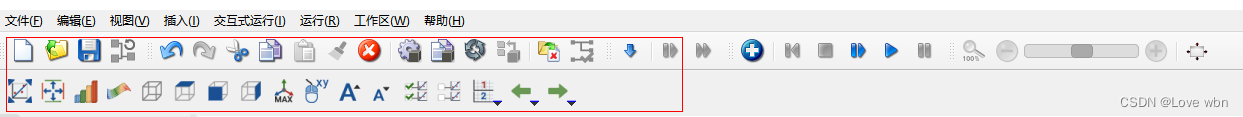

工具箱：菜单栏下方：

诊断器：视图->诊断，用于展示进度、错误、警告

历史：视图->历史，用于查看历史鼠标/键盘操作；

• 简单的雨流处理案例

1. 从外部导入文件

视图->可以使用的数据，自定义路径后点击刷新：

可以在导入文件时定义通道。

在流程盘中找到输入->时间序列输入Glyph：

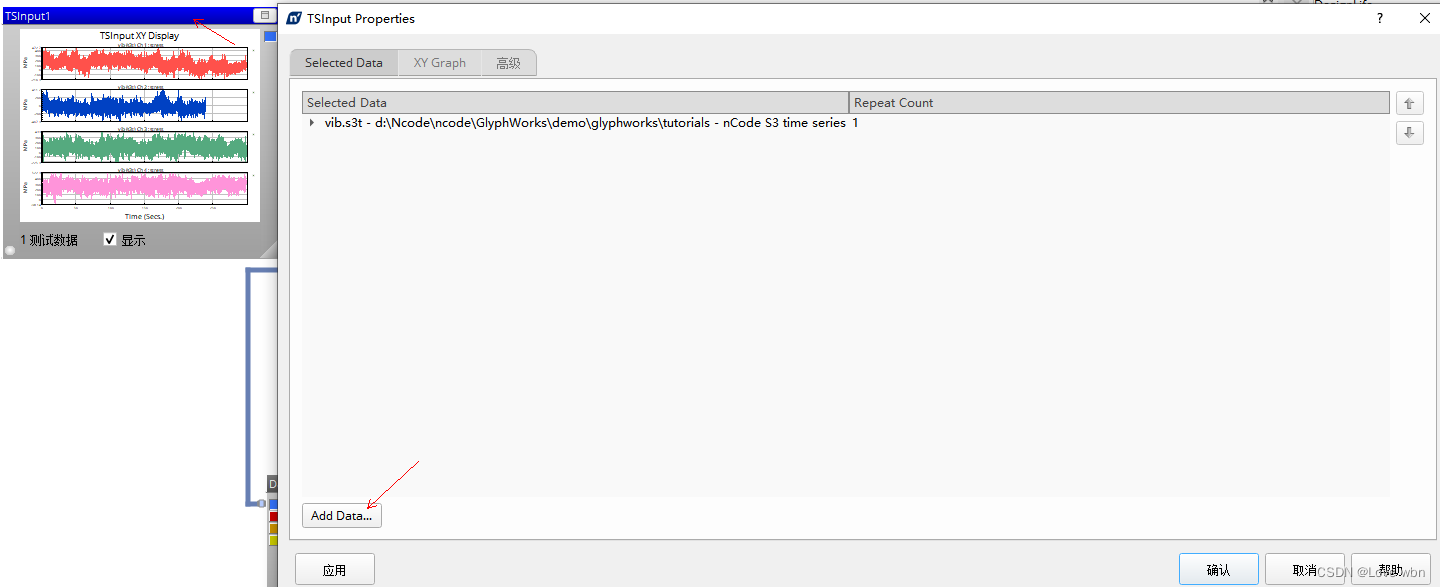

拖入到工作空间中，双击Glyph顶部区域或者右键任何地方进入Glyph属性，add data：

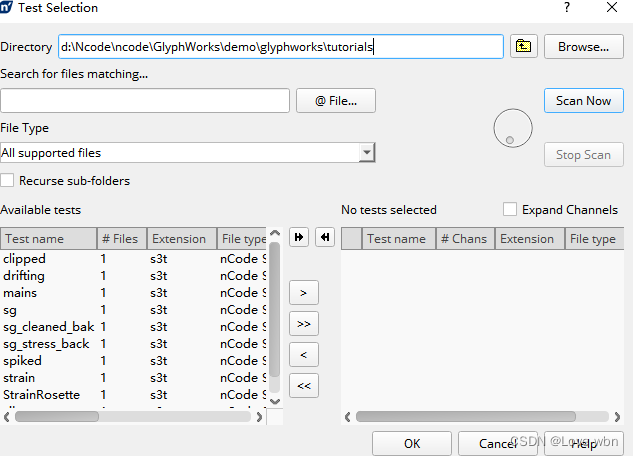

进入下图所示的路径后，点击Scan now：

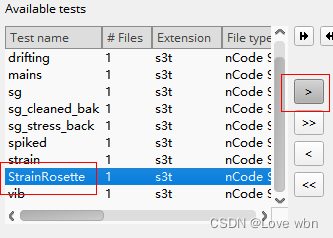

在Available tests中找到StrainRosette，点击向右添加添加符号；

2. 添加其他Glyph

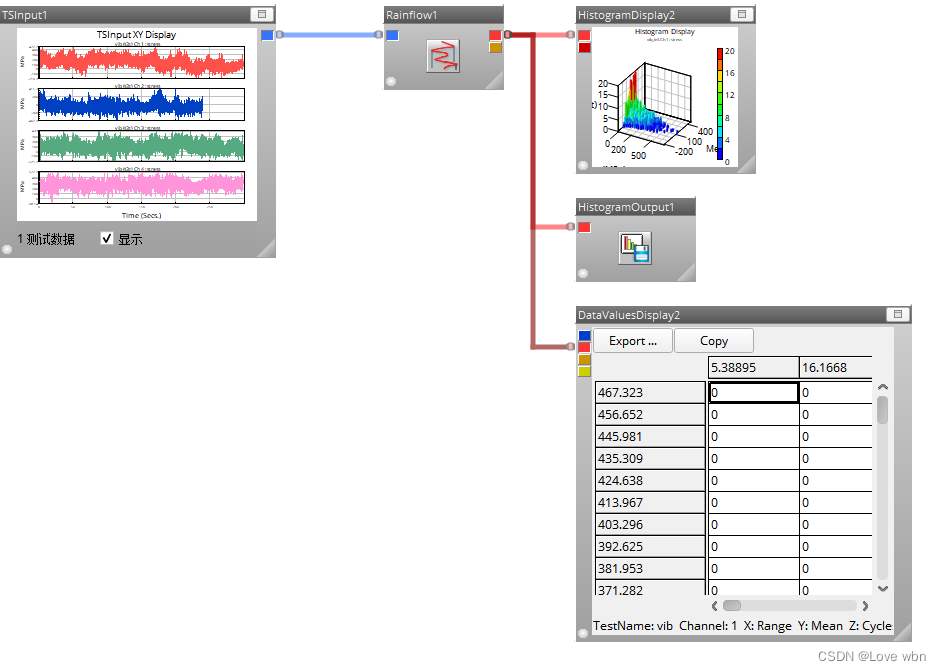

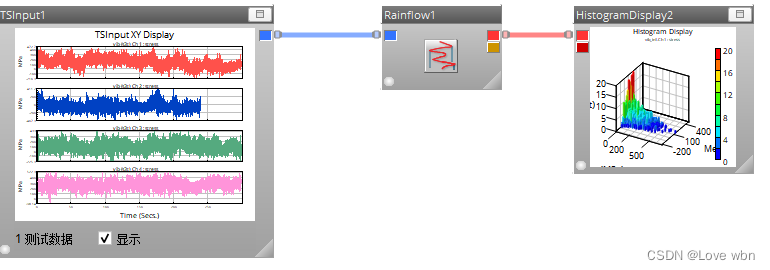

找Basic DSP  （基本信号处理器）->Rainflow Cycle Counting 和Display（显示）->Histogram Diplay，两个Glyph；连接好之后如图所示：

不同颜色的线路接口代表不同的数据类型：蓝-TS data；红-Histogram data；绿-Metadata；橙-Multicolumn data；灰-Any data type  ；黄-Complex frequency output。

右键Input Glyph->删除测试，可以清楚导入的数据，单个InputGlyph可以导入多套数据，但每次仅展示一套数据的预览图表。

3. 数据导出

在这里提供两种导出：

第一种：直方图数据.S3H文件导出，HistogramOutput，默认名称为vib_out.s3h

第二种：.CSV表格数据文件导出，DataValueDisplay，名称与 Test  相同。

最后，点击运行：菜单栏->运行->运行（R），快捷键Ctrl+R或者工具栏上的播放按钮都是一样的功能。

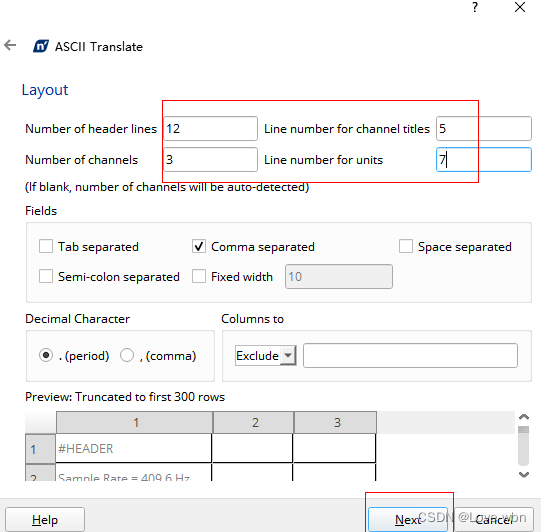

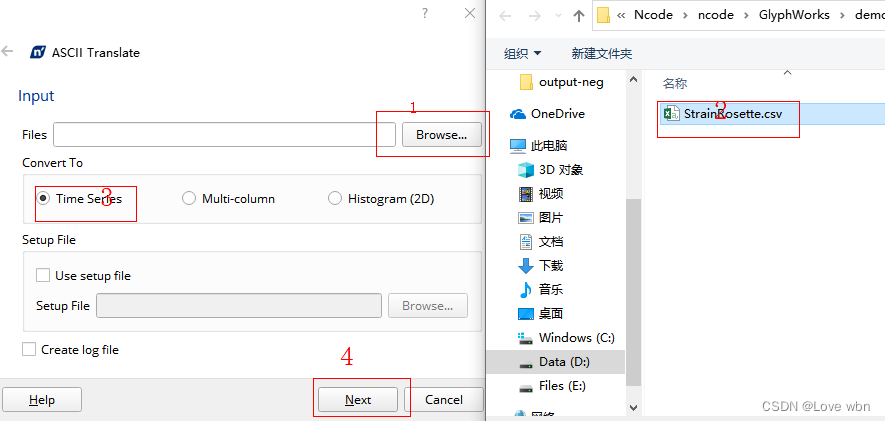

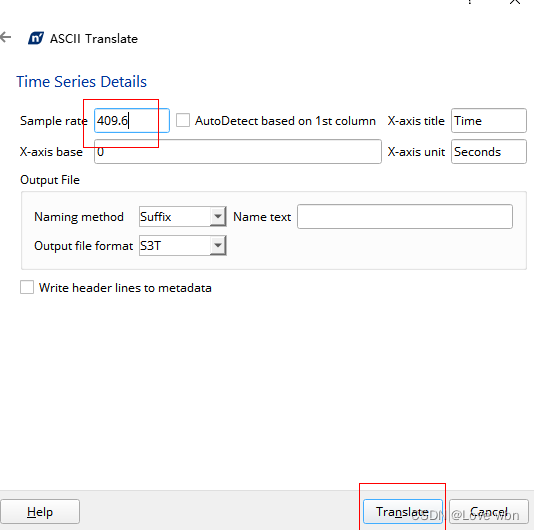

4. 补充内容：ASCII时序文件转换（.s3t文件生成）

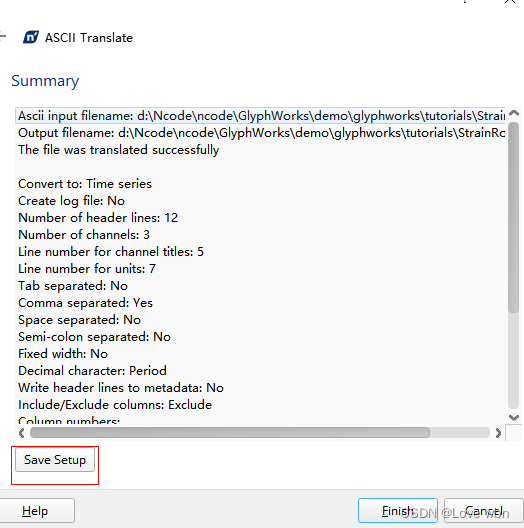

Save Setup可以帮助你储存本次转化设置，下次就能通过导入配置文件一键转换，不再需要重复输入操作。
