MATLAB plotty函数的使用：绘图技巧与参数设置

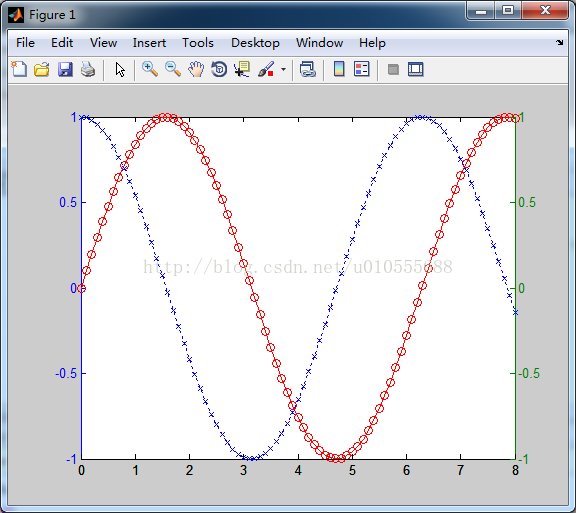

一、线型设置：

t=0:.1:8;

set(h1,'linestyle','-','marker','o','color','r');

set(h2,'linestyle',':','marker','x','color','b');

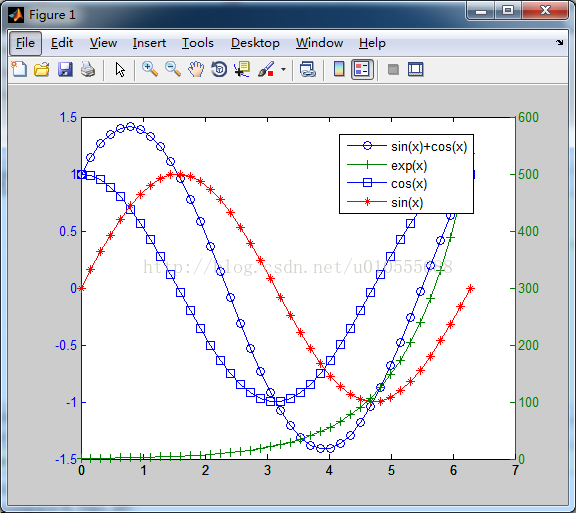

二、加注图例：

x=linspace(0,2*pi,40);

[ax,h1,h2]=plotyy(x,sin(x)+cos(x),x,exp(x));

set(h1,'linestyle','-')

set(h2,'linestyle','-')

set(h1,'marker','o')

set(h2,'marker','+')

hold on

x=linspace(0,2*pi,40);

hh=line(x,cos(x));

set(hh,'linestyle','-')

set(hh,'marker','s')

hold on

hhf=line(x,sin(x));

set(hhf,'color','r')

set(hhf,'linestyle','-')

set(hhf,'marker','*')

legend([h1,h2,hh,hhf],'sin(x)+cos(x)','exp(x)','cos(x)','sin(x)',0); %加注多条线的图例

用法：linspace(x1,x2,N)

功能：linspace是Matlab中的一个指令，用于产生x1,x2之间的N点行矢量。其中x1、x2、N分别为起始值、中止值、元素个数。若缺省N，默认点数为100。

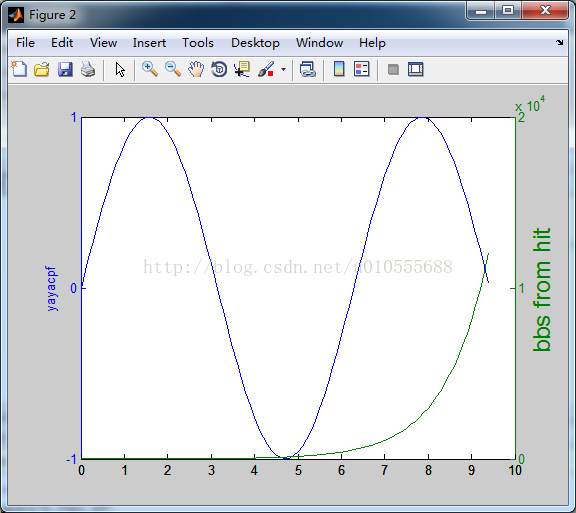

三、坐标轴标注：

figure;

t=0:.1:3*pi;

[H,Ha,Hb]=plotyy(t,sin(t),t,exp(t));

d1=get(H(1),'ylabel');

set(d1,'string','yayacpf');

d2=get(H(2),'ylabel');

set(d2,'string','bbs from hit','fontsize',18);

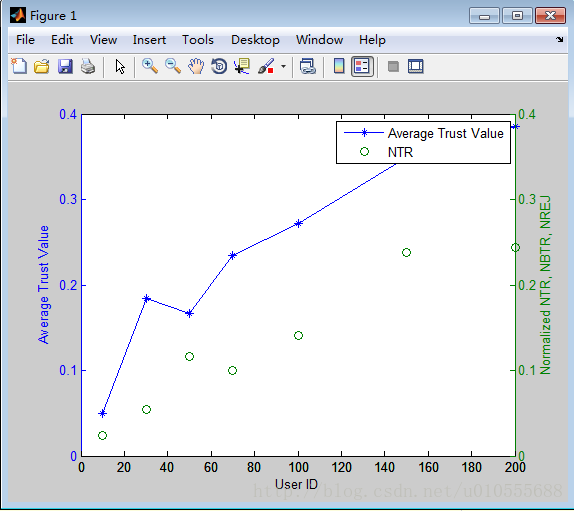

四、双坐标轴

X=[10,30,50,70,100,150,200];

Y1=[0.0501,0.1847,0.1663,0.235,0.2724,0.3491,0.3856];

Y2=[0.0239,0.0545,0.1165,0.1003,0.1413,0.2381,0.2433];

[AX,H1,H2]=plotyy(X,Y1,X,Y2,'plot','plot'); %双y轴图像

xlabel('User ID');

set(get(AX(2),'ylabel'),'string','Normalized NTR, NBTR, NREJ');

set(H1,'marker','*');

set(H2,'marker','o');

set(H2,'LineStyle','none')

legend('Average Trust Value','NTR');

五、legend函数

参数字符串的含义如下表所示：

Matlab plotyy画双纵坐标图实例

x = 0:0.01:20;

y1 = 200*exp(-0.05*x).*sin(x);

y2 = 0.8*exp(-0.5*x).*sin(10*x);

[AX,H1,H2] = plotyy(x,y1,x,y2,'plot');

set(AX(1),'XColor','k','YColor','b');

set(AX(2),'XColor','k','YColor','r');

HH1=get(AX(1),'Ylabel');

set(HH1,'String','Left Y-axis');

set(HH1,'color','b');

HH2=get(AX(2),'Ylabel');

set(HH2,'String','Right Y-axis');

set(HH2,'color','r');

set(H1,'LineStyle','-');

set(H1,'color','b');

set(H2,'LineStyle',':');

set(H2,'color','r');

legend([H1,H2],{'y1 = 200*exp(-0.05*x).*sin(x)';'y2 = 0.8*exp(-0.5*x).*sin(10*x)'});

xlabel('Zero to 20 musec.');

title('Labeling plotyy');

Q：如果要自己设定坐标轴范围怎么办？

A：以设置左边的y坐标轴为例

set(ax(1),'YLim',[-180,180]);

Q：右边用蓝色圈起来的tick能去掉吗？由于用plotyy画图，为了使图尽量地显示出来，用了set(AX(1),'YLimMode','auto')，但这样可能会导致左边AX(1)和右边AX(2)的tick的间距不一样，影响美观。或者说能不能使plotyy画出的图两边的tick间距是一样的，这样在图形右边的tick就会重合在一起.

A：如果只是想让plotyy的图美一些，可以使用其如下形式的调用方式：

[AX,H1,H2] = plotyy(...)

其中AX(2)就是右边Axes对象的句柄，拿到它以后就可以set或者get来处理了，也可以把其ytick关掉。

A：也可以用line语句来画，就没有左边和上边的线了。

Q：plotyy(X1，Y1，X2，Y2，FUN1，FUN2)，FUN1和FUN2应该怎么写？

A：这两个FUN代表plotyy不一定要用两个plot，比如下面的例子，一条曲线用plot，一条用semilogy

x1=1:0.1:100;

x2=x1;

y1=x1;

y2=x2.^3;

plotyy(x1,y1,x2,y2,@plot,@semilogy)
