第六章 matlab图形绘制

6.1

1. matlab图形绘制基础

在matlab中，一般按照下述的几个步骤绘制图形

1. 准备需要绘制的数据或函数，常用的典型指令如下

       x = 0:0.1:10;

       （从0到10，每隔0.1取一个值）

       y1 = bessel(1,x);

       y2 = bessel(2,x);

       y3 = bessel(3,x);
2. 选择图形输出的窗口及位置，常用的典型指令如下

       figure(1)

       若要在一个窗口不同的位置上绘制，可以用subplot

       subplot(m,n,k) ,m*n个图形，m行n列，k代表绘制在当前窗口的哪一个位置
3. 调用基本的绘图函数，常用的典型指令如下

       plot(x,y1,x,y2,x,y3)

       %代表在着绘制3条二维曲线

       plot3(x,y,z,‘r:’)

       %代表着绘制三维曲线，红色的虚线
4. 设置坐标轴的范围，标记号和网格线，常用的典型指令如下

       % 二维： x轴是0–10，y轴是-3–3

       axis[(0,10,-3,3)]

       %三维：

       axis[(x1,x2,y1,y2,z1,z2)]

       %加网格

       grid on
5. 用名称，图例，坐标名，文本等对图形进行注释，常用典型指令如下

       %x轴下方显示了一个x

       xlabel(‘x’)

       %y轴下方显示了一个y

       ylabel(‘y’)

       %图名

       title(‘图1’)

       %在图形的某一个位置标注y = f(x)

       text(1,1,‘y =f(x)’)
6. 打印输出图形，常用的典型指令如下

       print-dps2

2. matlab基本 绘图 命令

1. plot指令的常用调用格式

       plot(y,‘s’)

       plot(x,y,‘s’)

       plot(x1,y1,‘s1’,x2,y2,‘s2’)

       其中的参数s是用来指定线型、色彩、数据点型的选

       项字符串。当其省略时,图形中的线型、色彩等将

       由MATLAB的默认设置确定。
2. plot3指令的常用调用格式

       plot3(x,y,z,‘s’)

       plot3(x1,y1,z1,‘s1’ ,x2,y2,z2,'2…)
3. loglog、semilogx、 semilogy函数的常用调用格式

       loglog、semilogx、 semilogy这3个指令的

       调用格式和plot指令的格式形同,只不过

       显示的坐标轴比例不同
4. plotyy指令的常用调用格式

       %两条y轴

       plotyy(x1,y1,x2,y2)

       plotyy(x1,y1,x2,y2,'f)

       指令中出现的参数f、f1、 f2等代表绘制数据

       的方式，可选择plot、semilogx、 semilogy、

       loglog等不同的形式。

6.2 二维图形的绘制

1.二维图形的创建及曲线颜色、线型、数据点型设置

   这里通过一一个简单的例子引入图形创建过程。

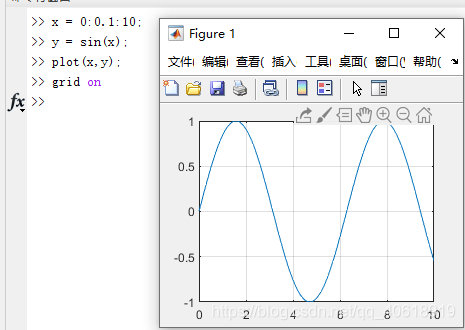

绘制 正弦函数 y =sin(x)的曲线。

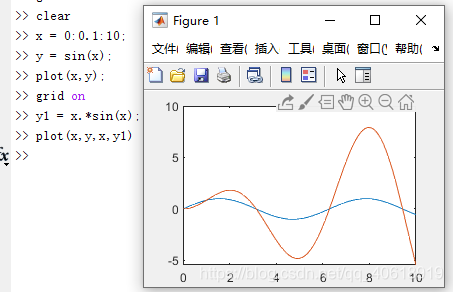

--1. 在一个图形窗口中绘制多条函数曲线


   –2绘制三条曲线


   修改例6-2

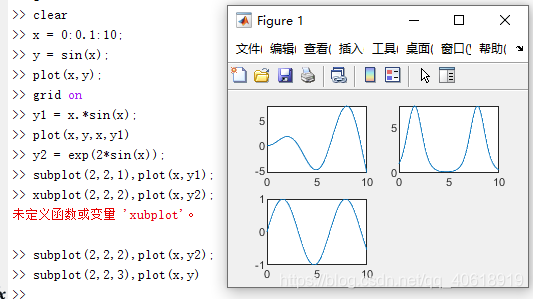

1. 把这些曲线在同一个绘图窗口的不同区域分别显示

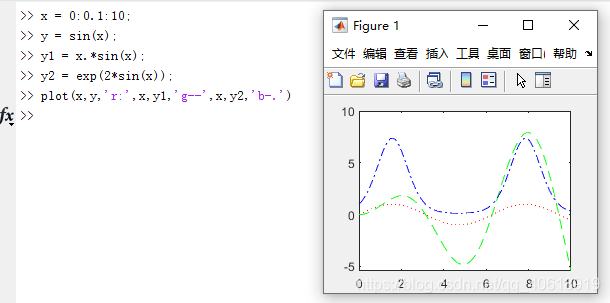

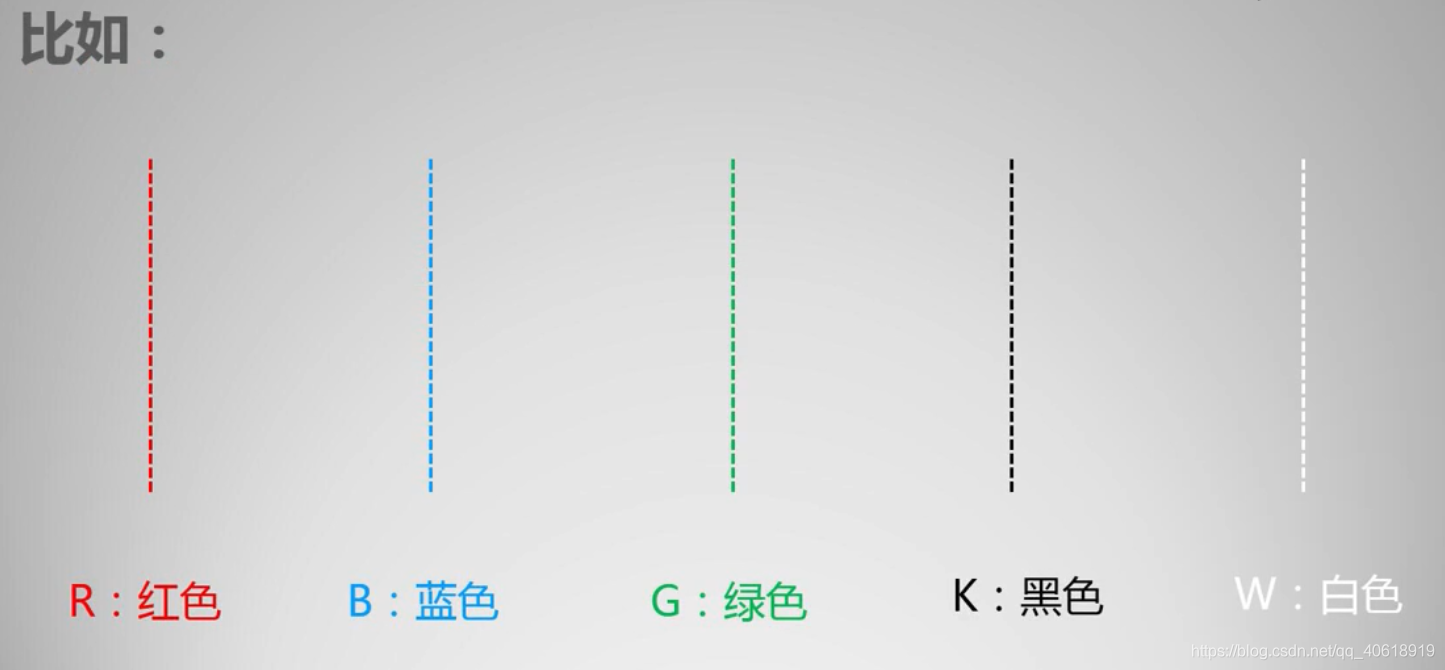

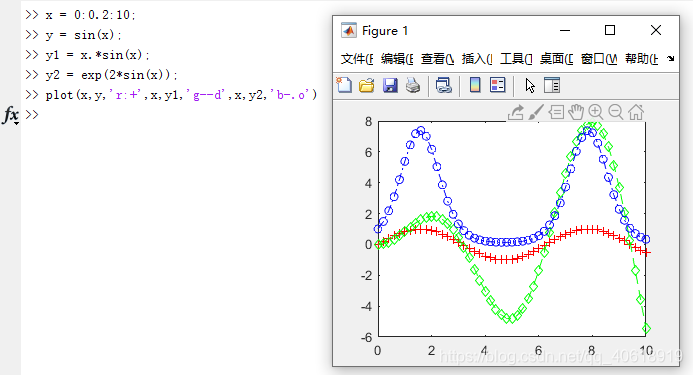

       2 .可以通过自定义曲线的颜色、线型等来区别不同的曲线

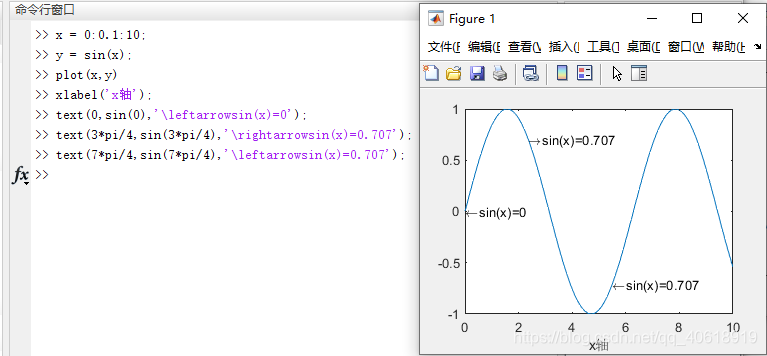

2. 二维图形的标注

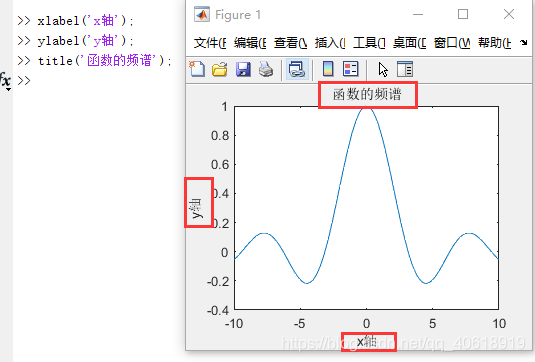

   坐标轴及标题的标注

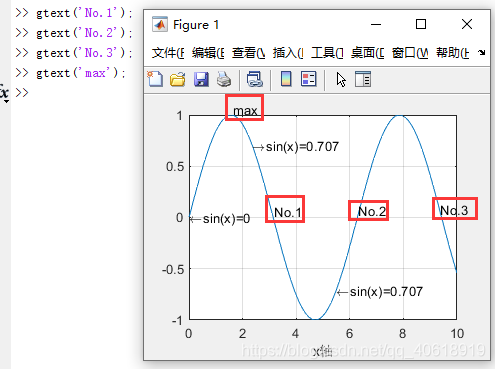

       如果在不要求精确定位的情况下对图形进行标注,还可以使用gtext指令实现以交互的方式将标注字符串放置在图形中。例如，在图正弦曲线上执行下面的指令。

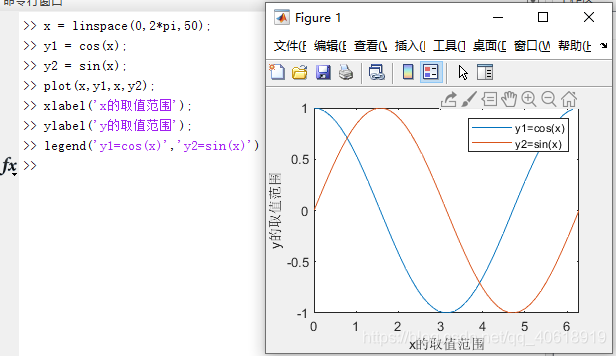

   图形的图例标注

   对数、半对数坐标轴图形的绘制

       x=0:0.1:10;

       y=exp(x);

       subplot(1,3,1)

       %显示在第1个子图上

       plot(x,y)

       subplot(1,3,2)

       loglog(x,y)

       %在x轴和y轴都按对数比

       例绘制图形

       subplot(1,3,3)

       semilogy(x,y) %在x轴按线性比例、y轴

       按对数比例绘制二维图形

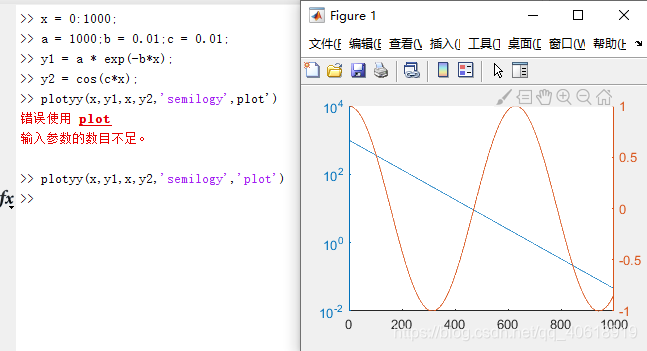

   ②双y轴图形的绘制

       利用MATLAB的plotyy指令可以同时绘制两条函数曲线,这两条曲线共用一个x轴，而y轴则为两个,分别位于图形的左边和右边。这时,可以将具有不同取值范围的两条函数曲线放到一个图形中,以便进行分析和比较。

   极坐标图的绘制

       极坐标也是一种常用的坐标形式,在有些场合使用起来非常方便。极坐标图的绘制使用的指令是polar ,其调用格式为polar(thetarho , linespec) ,即用极角theta和极径rho画出极坐标图形，参量linespec则可以指定极坐标图中线条的线型、标记符号和颜色等。
