MATLAB图形绘制之子图：subplot与tiledlayout

子图

子图是要在一个图像上显示多余一个图像，绘制子图 命令 使用subplot(m,n,p)命令，这里的m,n告诉MATLAB产生的的子图有m行n列，p告诉MATLAB我们所要贴上去的某个已经绘制的图形窗口。

   第一个例子我们并排显示这两个 函数 ：



   在这两种情况下，我们都设x在0～5之间，y在-1～1之间，首先我们定义函数的定义域，函数然后调用subplot

>> x = [0:0.01:5];
>> y1 = exp(-1.2*x).*sin(20*x);
>> subplot(1,2,1)

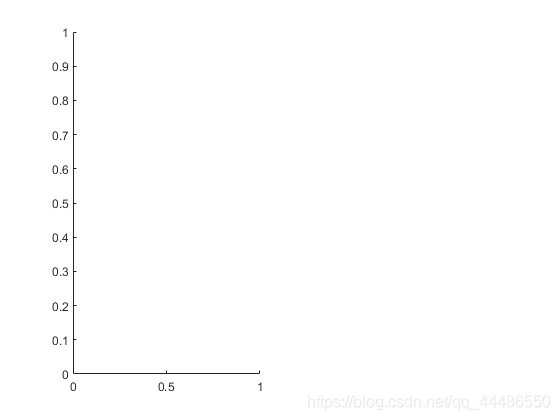

通过subplot我们传递(1,2,1),告诉MATLAB我们将要创建一个一行二列的图像，接下绘制的图形将要显示在第一个窗格中，不过现在还没有绘制任何的图像：

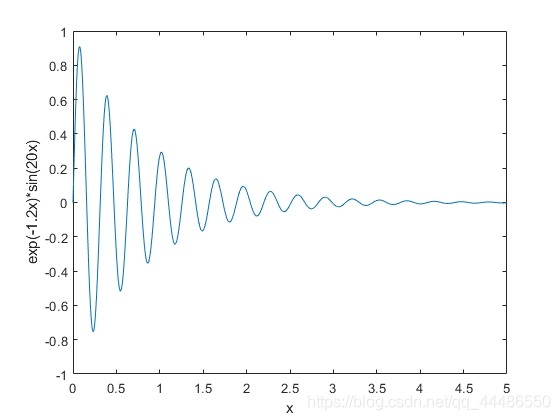

   现在我们调用plot命令：

现在看图，函数的图像已经在第一个窗格中被绘制了。

   接下来我们创建第二个图像，首先我们定义函数：

>> y2 = exp(-2*x).*sin(20*x);

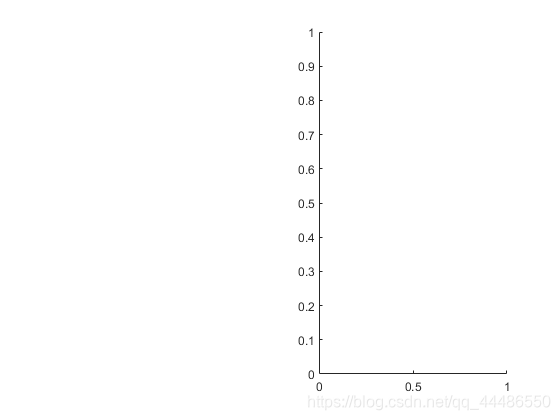

现在我们调用subplot，这一次告诉MATLAB我们将要把图绘制在第二个窗格上面：


   此时的MATLAB还没有往上面放任何东西，此时我们要调用plot命令：

>> plot(x,y2),xlabel('x'),ylabel('exp(-2x)*sin(20x)'),axis([0 5 -1 1])

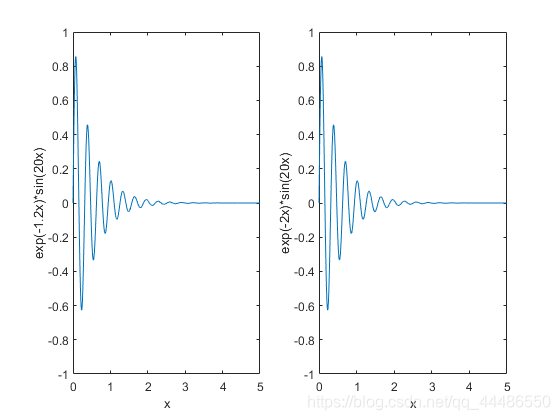

图像：
