Matlab子图间距和边缘距离调整

MATLAB 绘图 ，尤其是绘制多子图时，会在周围留下许多空白，子图的间距有时也需要更改，但是subplot并没有提供这个功能，手动修改太过麻烦。

   一共有两种方法可以 解决 这个问题

   （1）使用tight_subplot 函数 ，替代subplot进行绘图设置。

   （2）matlab2019b及以后版本，tiledlayout函数也可以实现减小空白区域的功能

1.tight_subplot函数

   函数的源码参考这个链接：https://www.mathworks.com/matlabcentral/fileexchange/27991-tight_subplot-nh-nw-gap-marg_h-marg_w 用起来也是十分方便的。
函数调用格式为：

[ha,pos]=tight_subplot(Nh,Nw,gap,marg_h,marg_w)
% ha 是坐标轴句柄，pos是每个坐标轴的原点与长宽
% Nh,Nw 可以认为是几行几列
% gap是子图的纵向和横向间距，gap(1)为纵向，gap(2)为横向
% marg_h是图件与上下边缘的距离，marg_h(1)为距下边缘的距离，marg_h(2)是距上边缘的距离
% marg_w 是图件与左右边缘的距离，marg_w(1)为距左边缘的距离，marg_w(2)是距右边缘的距离。

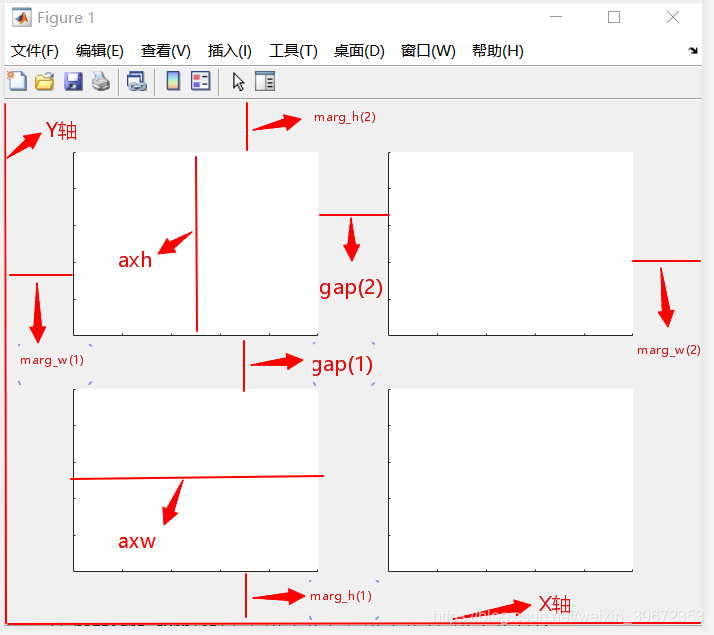

相关参数可见下图示意
