Altium Designer实用系列(四)：Ultra Librarian下载芯片原理图库及封装并导入AD

一、 原理图库的下载

   本篇博客讲解的方法适合特殊封装的芯片，如果是普通封装，直接使用现成的库即可。本篇博客以TI的芯片MCT831举例：
首先是去TI官网找到该芯片的详细页面：

   然后在“设计和开发”页面中找到CAD/CAE符号，如果是TI的官方网站，则选择Package|Pins|Size，之后单击封装的链接：


单击之后会进入Ultra Librarian的网站：

点击“chooseCAD Formats& Download”，会进入如下的界面：

我们要导入到AD中，所以选择Altium Designer（设计者根据自己的需求去选择软件），然后点击Submit，之后在下面的页面等待20秒左右：
等待出现下图的页面之后，表示已经下载成功了
打开浏览器的下载目录，即可发现已经下载好了如下的压缩包，可以将该压缩包放在某个文件夹下，建议是新建一个固定的文件夹，专门放置从网站下载的库。

二、导入AD

   上面的步骤完成后，打开AD软件，点击File->运行脚本：

 单击之后出现下图所示的对话框，选择浏览->来自文件：

   选择压缩文件中AltiumDesigner文件夹，选择.Altium Script Project文件

 选中之后，单击确定即可

 之后会弹出UL Import对话框，选择File…

 软件会自动打开下图的文件夹，选择该txt文件，并打开；之后弹夹Start Import即可！！！

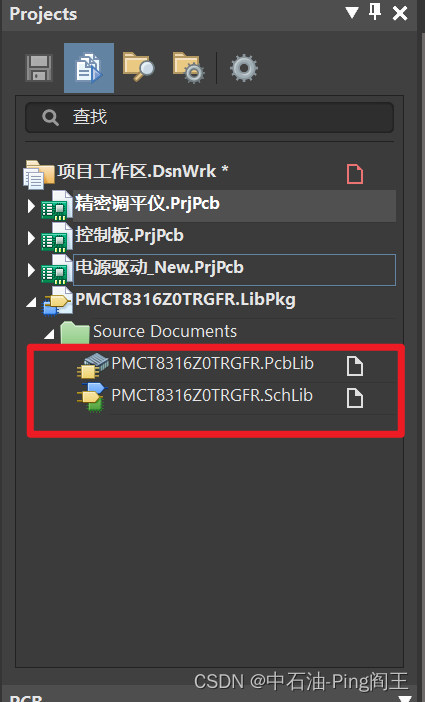

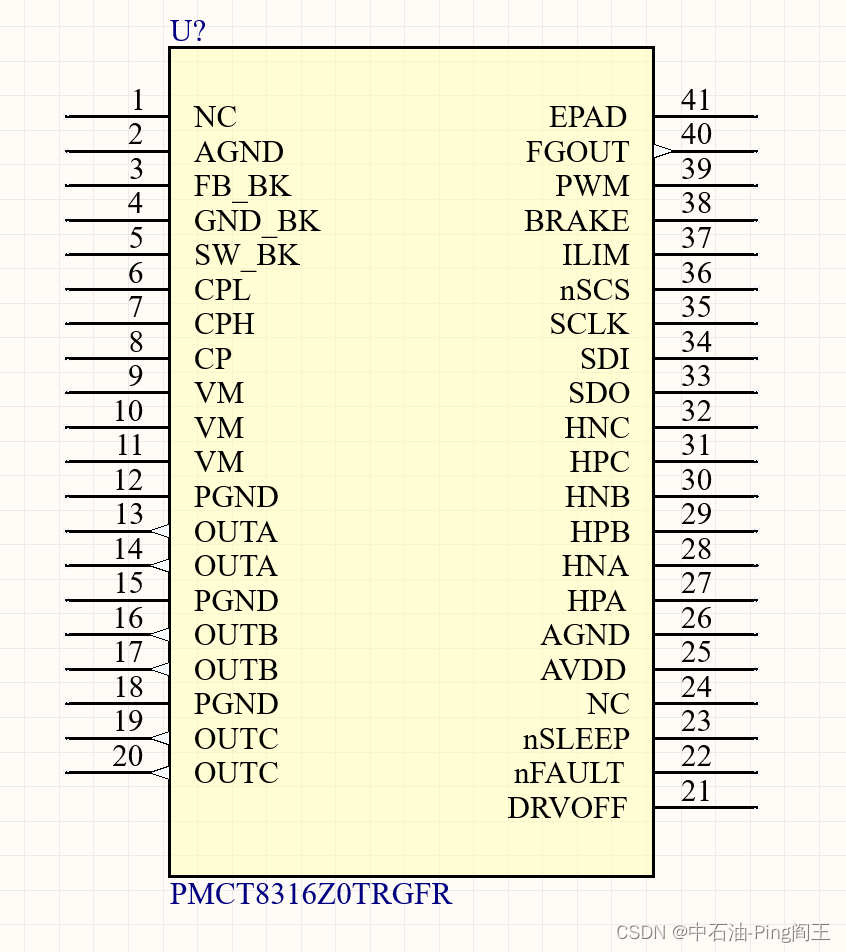

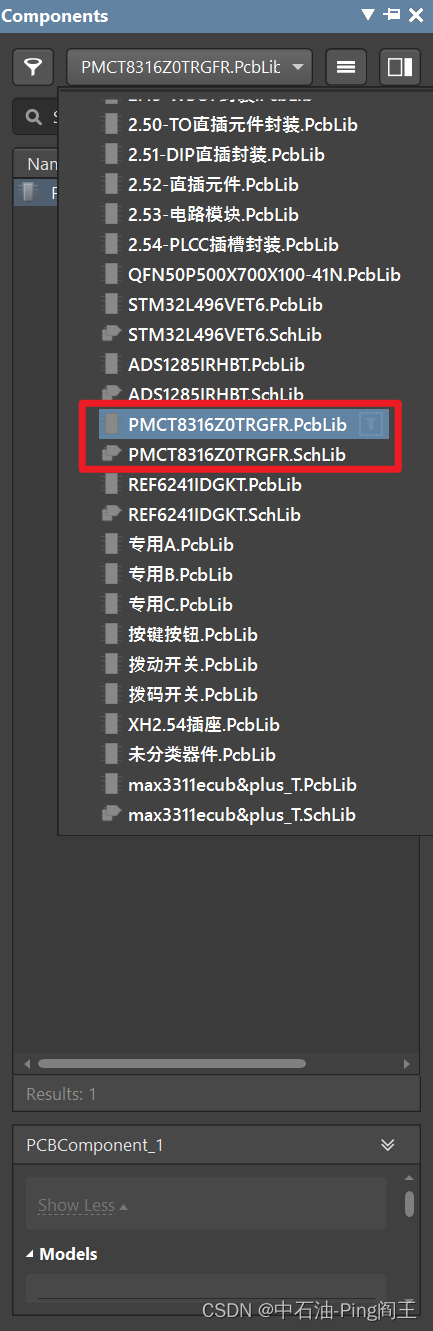

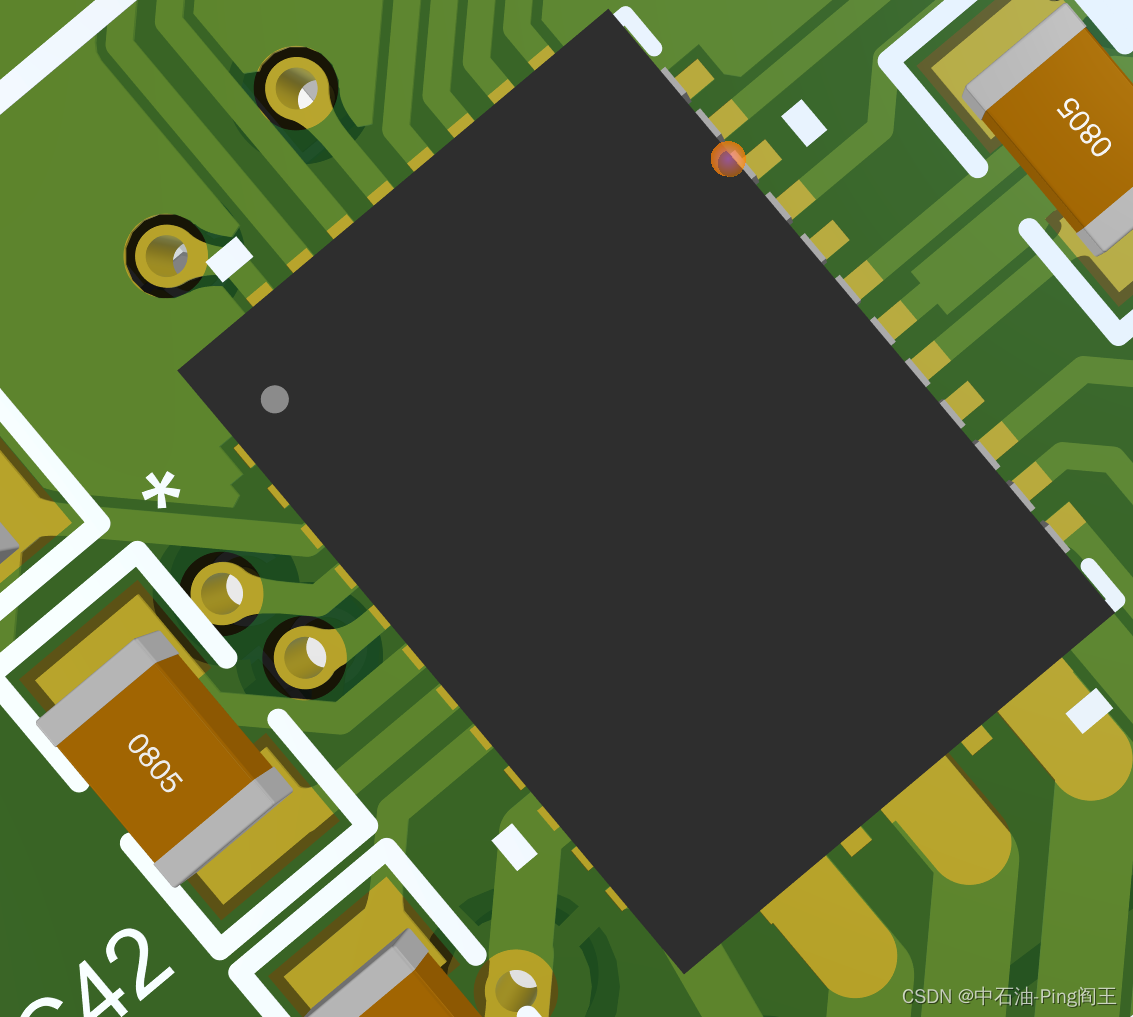

之后便可以在projects窗口或者components窗口都会找到原理图库和封装库（可以将projects窗口里面的.LibPkg文件关闭），在原理图或者PCB中将文件拖进来即可。
