MATLAB科学绘图函数与方法全集

要使用plot函数来绘制图形，需要执行以下步骤：

• 通过指定要绘制函数的变量x的值的范围来定义x。

• 定义函数，y = f(x)

• 调用plot命令，如下：plot(x，y)

以下示例将演示该概念。下面绘制x的值范围是从0到100，使用简单函数y = x，增量值为5。

创建脚本文件并键入以下代码 -

x = [0:5:100];
y = x;
plot(x, y)

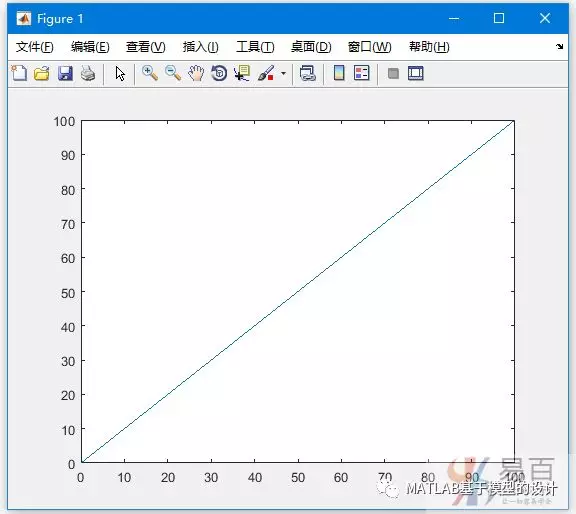

执行上面示例代码，得到以下结果 -

下面再来一个例子来绘制函数y = x^2。 在这个例子中，将绘制两个具有相同函数的图，但是在第二次，将减小增量的值。请注意，当减少增量时，图形变得更平滑。

创建脚本文件并键入以下代码 -

x = [1 2 3 4 5 6 7 8 9 10];
x = [-100:10:100];
y = x.^2;
plot(x, y)

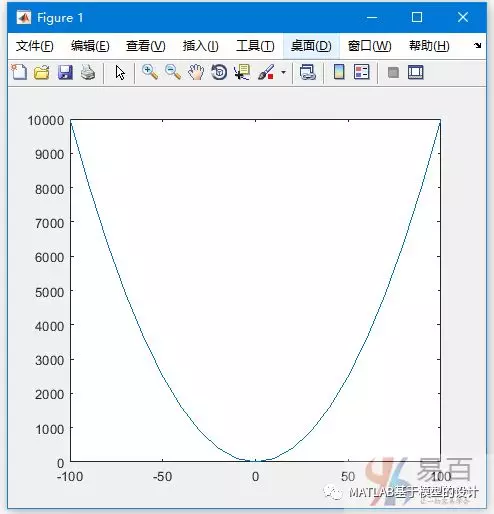

执行上面示例代码，得到以下结果 -

更改代码，减少增量为2 -

在图上添加标题，标签，网格线和缩放

MATLAB允许沿x轴和y轴，网格线添加标题，标签，并且还可以调整轴来绘制图形。

• xlabel和ylabel命令沿x轴和y轴生成标签。

• title命令用于在图表上设置标题。

• grid on命令用于将网格线放在图形上。

• axis equal命令允许生成具有相同比例因子的绘图和两个轴上的空格。

• axis square命令生成一个方形图。

示例

创建脚本文件并键入以下代码 -

x = [0:0.01:10];
y = sin(x);
plot(x, y), xlabel('x'), ylabel('Sin(x)'), title('Sin(x) Graph'),
grid on, axis equal

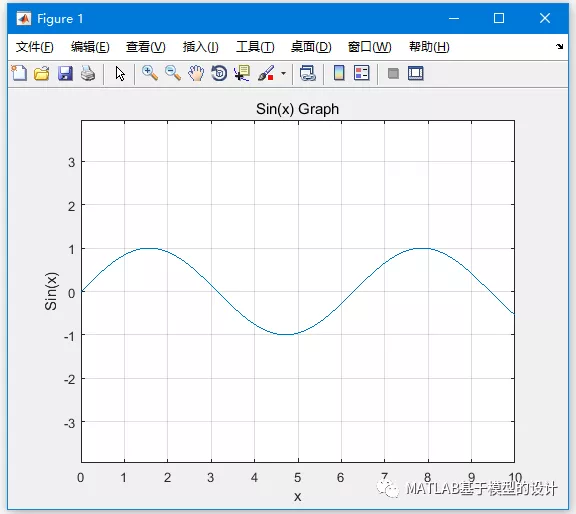

MATLAB生成以下图表 -

在同一个图上绘制多个函数

可以在同一个图上绘制多个图形。以下示例演示了这一概念 -

示例

创建脚本文件并键入以下代码 -

x = [0 : 0.01: 10];
y = sin(x);
g = cos(x);
plot(x, y, x, g, '.-'), legend('Sin(x)', 'Cos(x)')

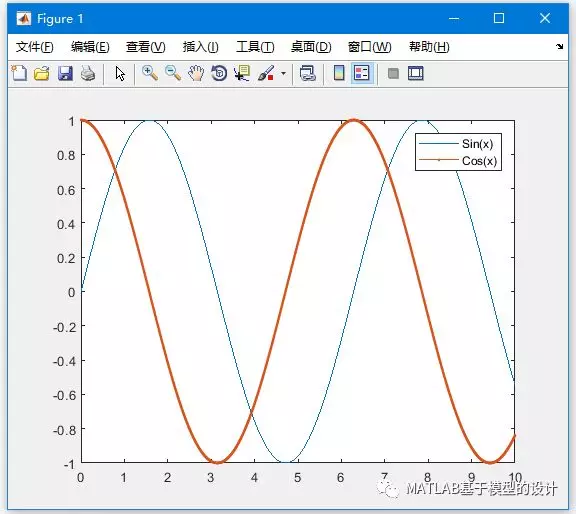

MATLAB生成以下图表 -

在图上设置颜色

MATLAB提供了八个基本的颜色选项来绘制图形。 下表显示了颜色及其代码 -

示例

下面我们来绘制两个多项式的图形 -

创建脚本文件并键入以下代码 -

x = [-10 : 0.01: 10];
y = 3*x.^4 + 2 * x.^3 + 7 * x.^2 + 2 * x + 9;
g = 5 * x.^3 + 9 * x + 2;
plot(x, y, 'r', x, g, 'g')

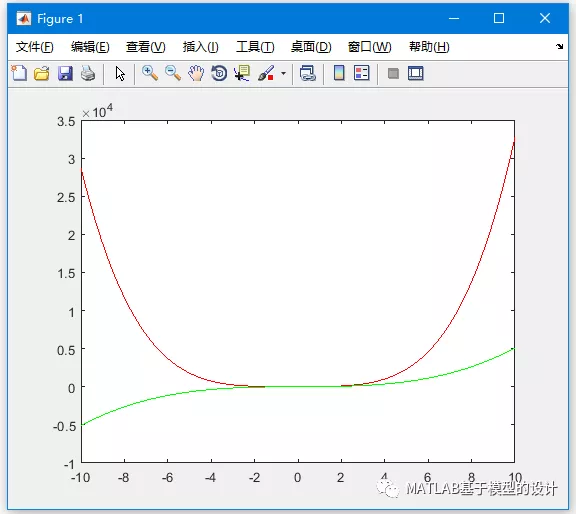

执行上面示例代码，MATLAB生成以下图表 -

设置轴刻度

axis命令用来设置轴刻度。可以通过以下方式使用axis命令为x和y轴提供最小和最大值：

axis ( [xmin xmax ymin ymax] )

示例

创建脚本文件并键入以下代码 -

x = [0 : 0.01: 10];
y = exp(-x).* sin(2*x + 3);
plot(x, y), axis([0 10 -1 1])

执行上面示例代码，MATLAB生成以下图表 -

生成子图

当在同一个图中创建一个绘图数组时，这些图中的每一个图称为子图。 subplot命令用于创建子图。

该命令的语法是 -

subplot(m, n, p)

其中，m和n是绘图数组的行数和列数，p表示放置指定图形的位置。

使用subplot命令创建的每个曲线都可以有自己的特点。 以下示例演示了这一概念 -

示例

下面示例将生成两个区域块 -

创建脚本文件并键入以下代码 -

x = [0:0.01:5];
y = exp(-1.5*x).*sin(10*x);
subplot(1,2,1)
plot(x,y), xlabel('x'),ylabel('exp(–1.5x)*sin(10x)'),axis([0 5 -1 1])
y = exp(-2*x).*sin(10*x);
subplot(1,2,2)
plot(x,y),xlabel('x'),ylabel('exp(–2x)*sin(10x)'),axis([0 5 -1 1])

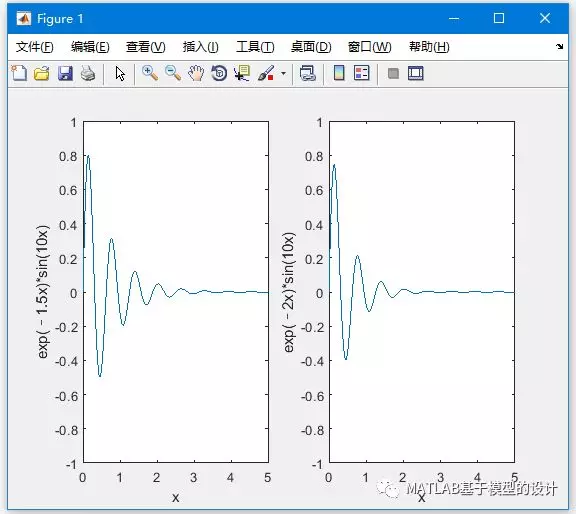

执行上面示例代码，得到以下结果 -
