上横梁结构拓扑优化分析流程与结果解读

        压机的上横梁是压力系列产品的主要结构件，在其结构设计中，筋板布局一直是设计者较为困惑的问题，常依据经验进行设计，且多通过改变板厚等方法寻求质量最小化，但效果非常有限。只有通过改变结构的拓扑优化技术才能在更高层次上得到综合考虑各方面的最优方案。

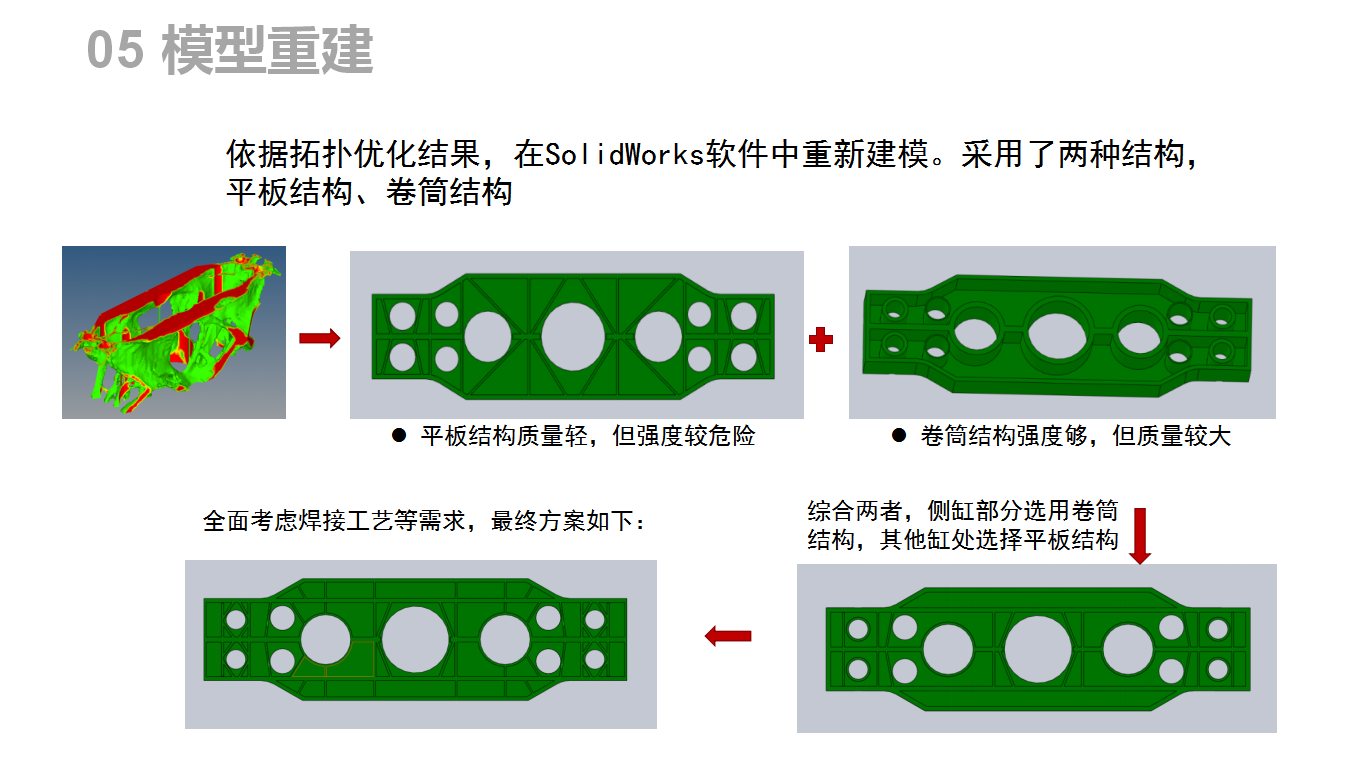

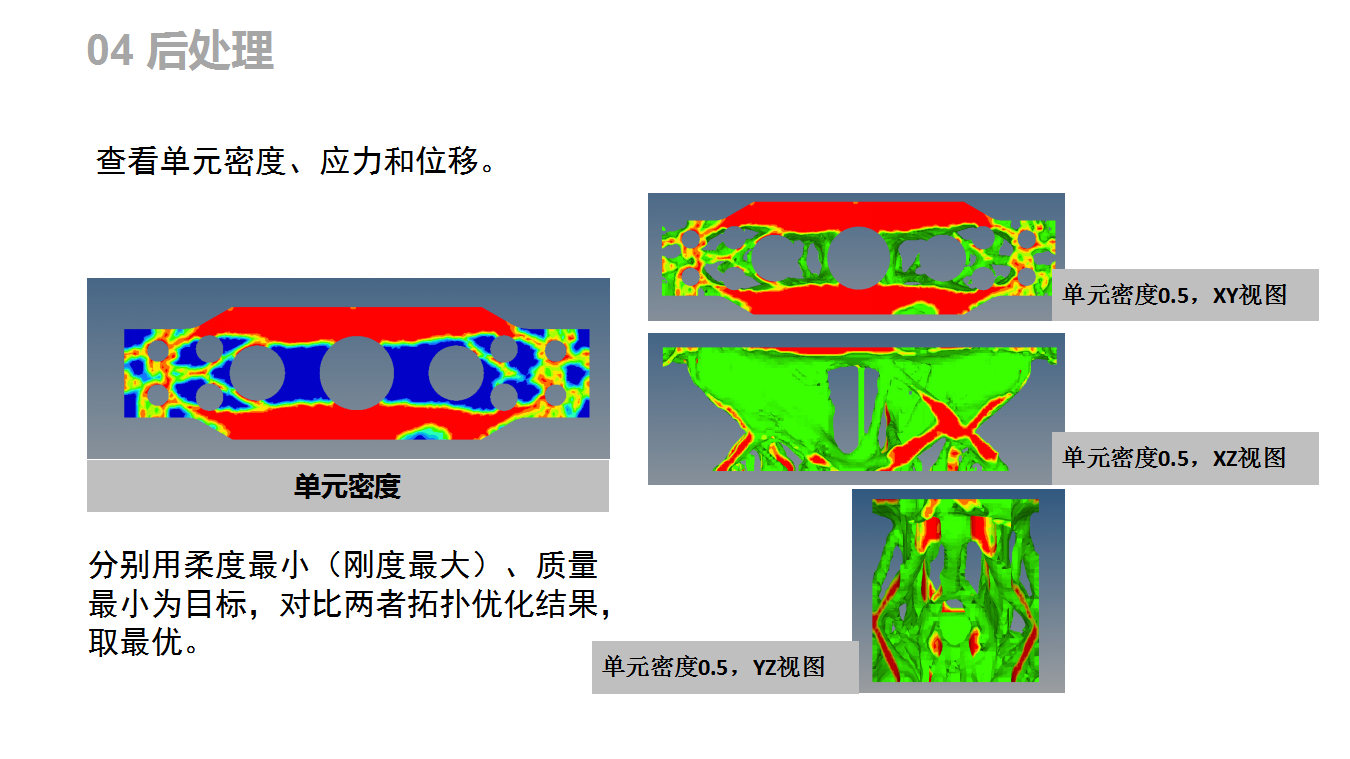

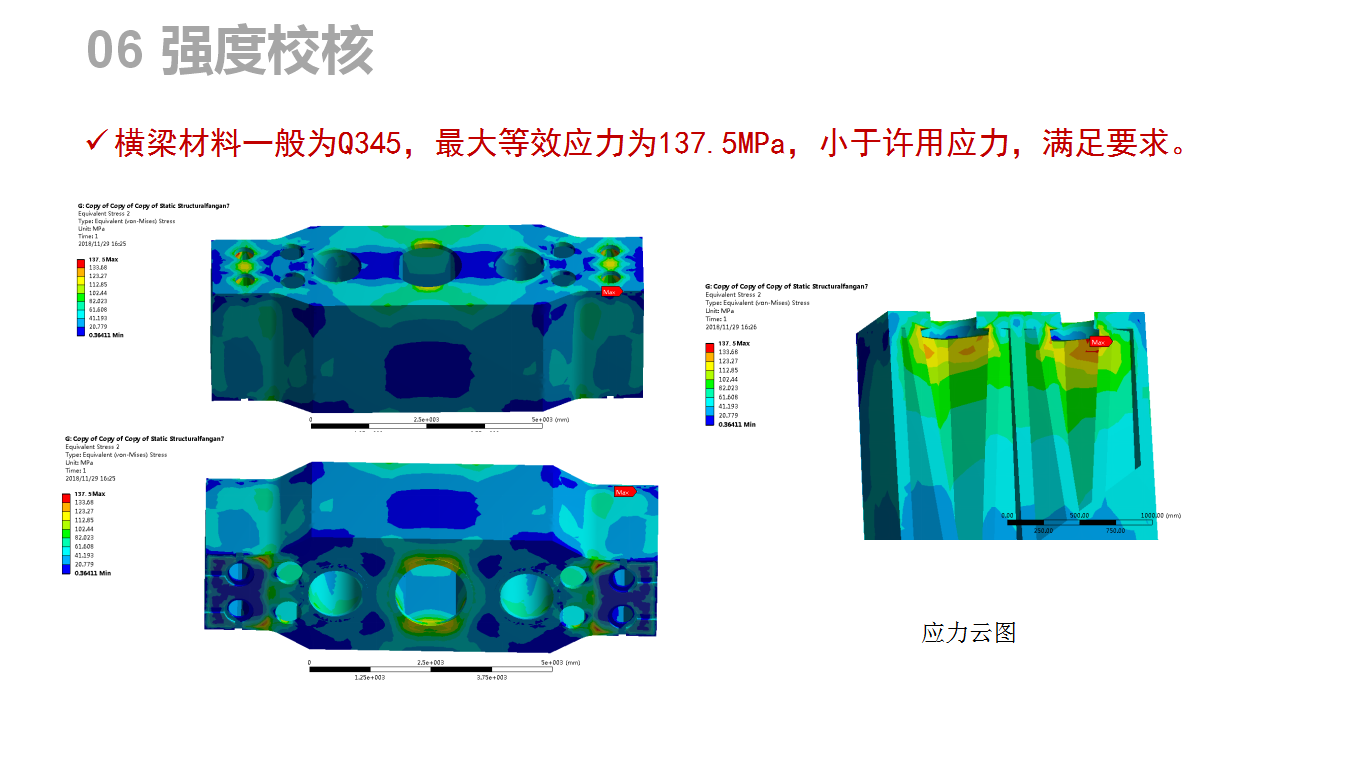

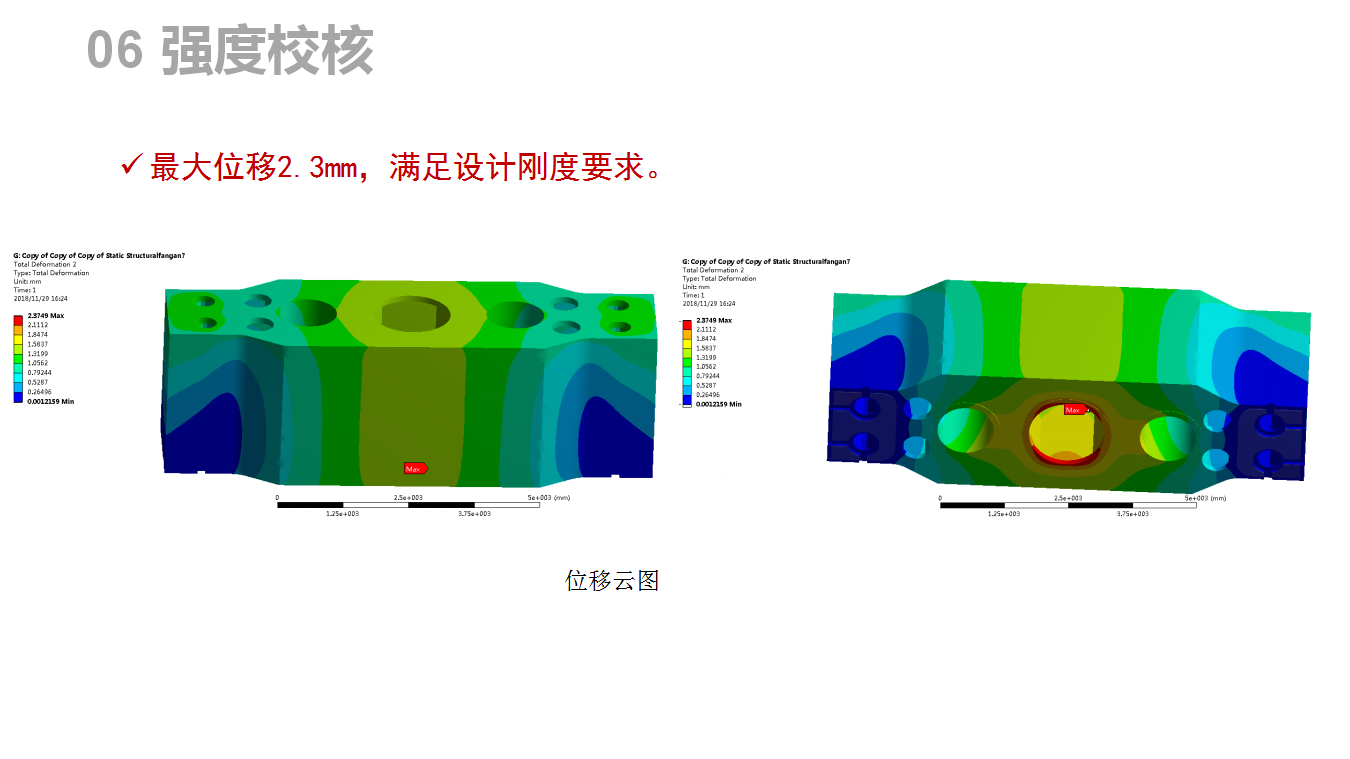

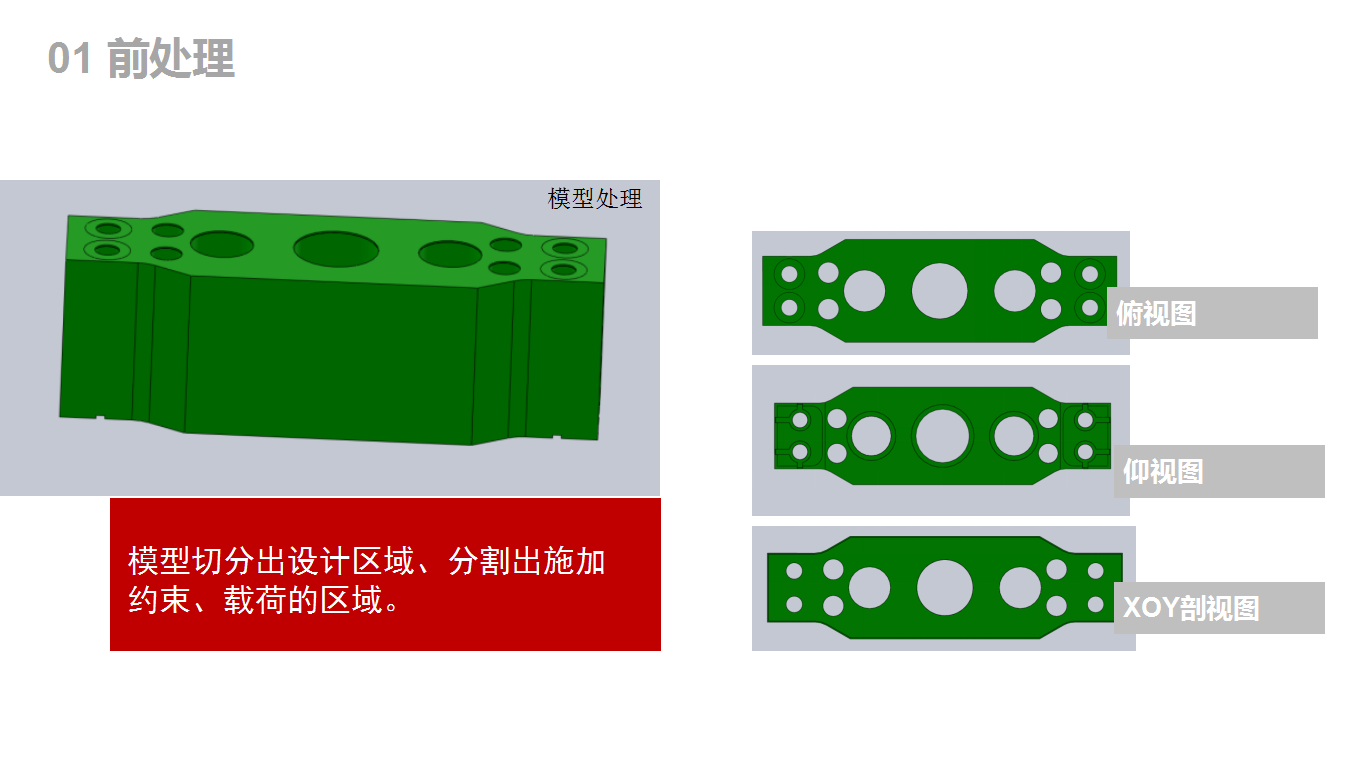

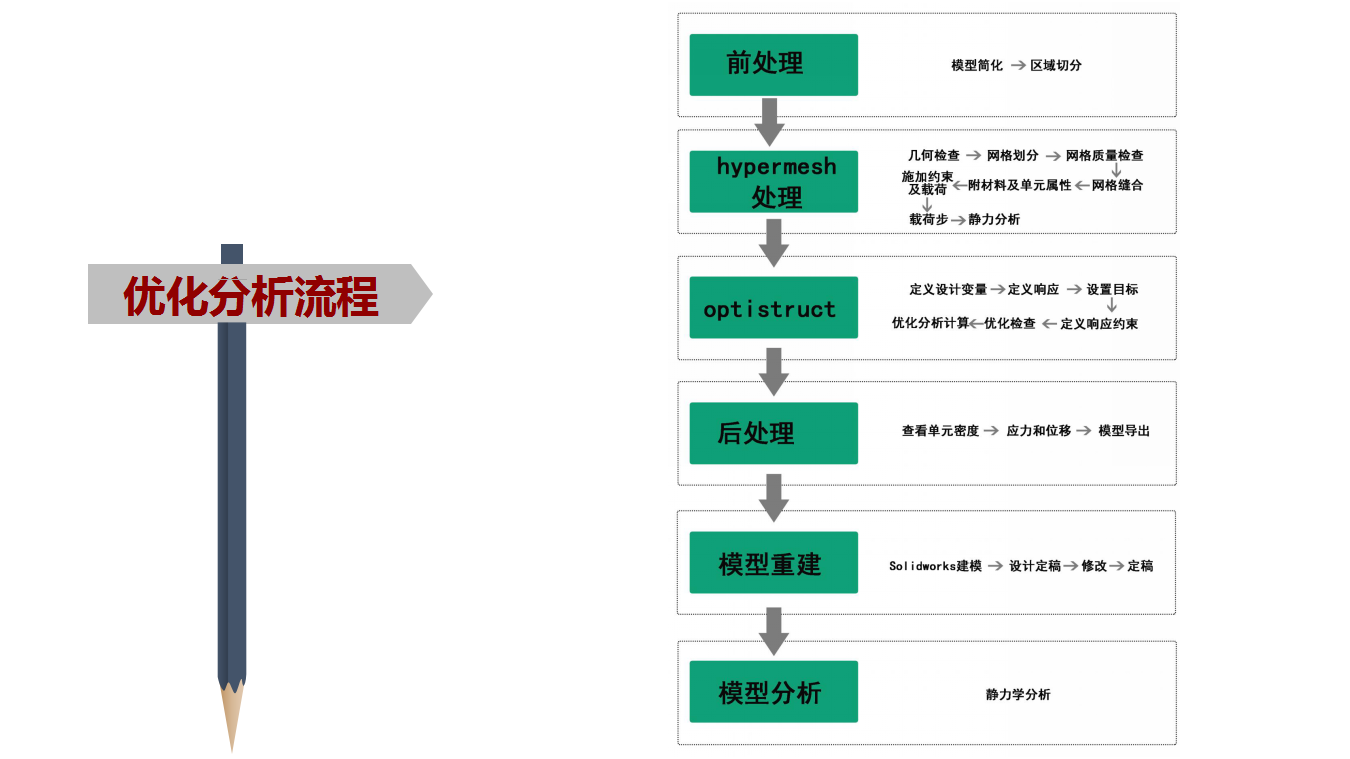

       本案例结合Hyperworks与SolidWorks建模工具，对上横梁进行拓扑优化分析，并依据拓扑结果进行模型重建，综合考虑了焊接工艺、焊接空间需求，预留焊接人员活动空间，并考虑工程实际中容易出现问题位置，布置加强筋。与原设计相比，在基本维持原设计强度、刚度要求的前提下，拓扑优化后的结构质量减轻了11.4T，占原重量的7.5%，节约经济成本约35万元。

上横梁优化过程视频录制.part3.rar

上横梁优化过程视频录制.part1.rar

上横梁优化过程视频录制.part2.rar

上横梁拓扑优化分析最终版.zip
