当前位置：服务支持 >  软件文章 >  CATIA汽车线束覆盖物包扎物数据制作与调用方法详解

CATIA汽车线束覆盖物包扎物数据制作与调用方法详解

阅读数 4
点赞 0
article_banner

　1 CATIA线束包扎物（胶带，波纹管）的制作

　　1）新建一个零件，进入到Electrical Part Design模块，使用  CATIA汽车线束覆盖物包扎物数据制作与调用的图1  命令，选择零件，在对话框中进行相关参数的设置

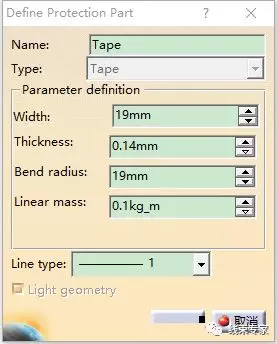

　　  CATIA汽车线束覆盖物包扎物数据制作与调用的图2



　　2）结果显示

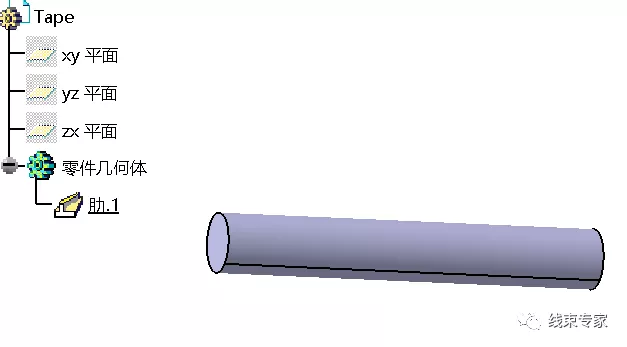

　　  CATIA汽车线束覆盖物包扎物数据制作与调用的图3



　　2 CATIA线束包扎物（胶带，波纹管）的调用

　　1）打开线束GBN，选中多分支的part文件，进入到Electrical Harness Installation模块，使用  CATIA汽车线束覆盖物包扎物数据制作与调用的图4  命令

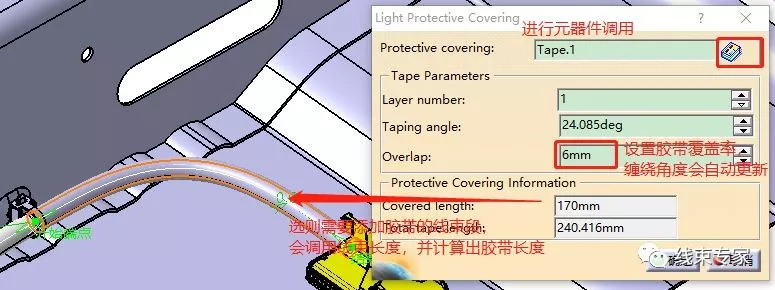

　　  CATIA汽车线束覆盖物包扎物数据制作与调用的图5



　　2）结果

　　  CATIA汽车线束覆盖物包扎物数据制作与调用的图6

来源：线束专
