线束工程师：CATIA汽车线束模块与常用命令介绍详解

阅读数 4

散漫说，使用Catia线束模块画线束，可以更加高效的进行线束方案设计。本文主要介绍下CATIA汽车线束模块与常用命令介绍。以下为正文。

1 为什么要用Catia线束模块画线束

线束布置工程师其实是蛮苦逼的，然而如果说你还是用曲面模块去画线束的话，会更加苦逼。这里我强烈推荐大家去Catia线束模块去做线束布置设计。

汽车线束关联的零件太多了，它和汽车里面各个零部件都有关联性，边界条件太多了，也就是说只要有任何一个关联零部件的改动，都可能会涉及到线束的同步变化。

这样的话，别人一改，线束就要跟着改，假如说你用非线束模块去布置线束的话，那会累死，你会发现你没有停下来的时候，就真的是天天改，时时刻刻都要改。

但是如果说你用的是线束模块去做的话，只需要进行微调，我们可以通过参数化的设计，直接同步更改，别人需要半天的活，我们10来分钟就能搞定了。

另一方面使用Catia线束模块画线束的话，可以更加高效的进行一些方案设计。

我们不用像曲面设计模块那样去先做面再做点，然后再做中心曲线，然后再扫略制作线束，Catia线束模块可以把这一步的工作简化，大大提升了效率。

2 CATIA汽车线束模块与常用命令介绍

2.1 电气零件设计Electric Part Design

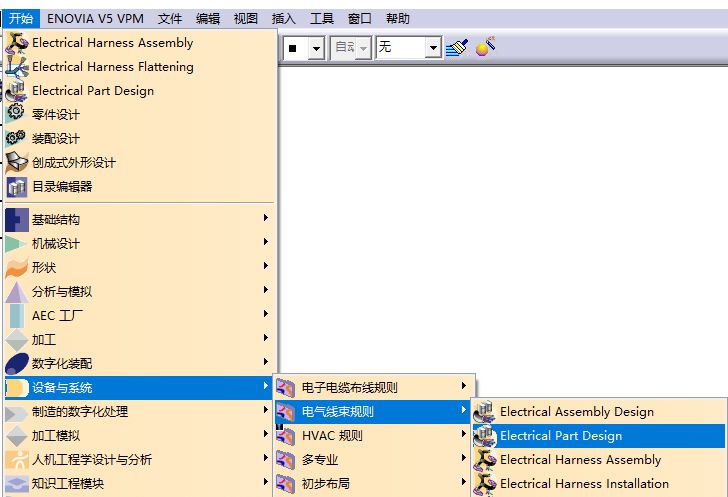

进入Electrical Part Design模块

开始菜单——设备与系统——电气线束规则——Electrical Part Design

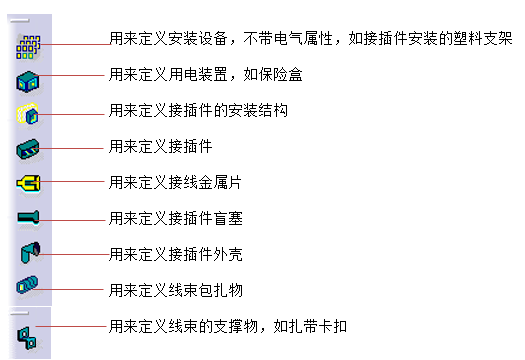

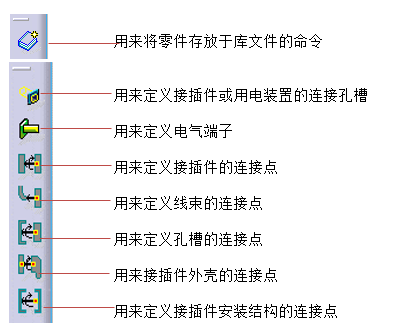

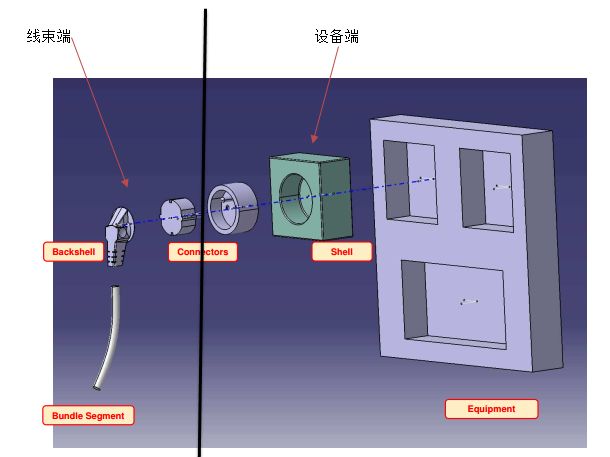

命令介绍

一般的，我们只需要用到线束工程师：CATIA汽车线束模块与常用命令介绍的图5

，

，

2.2 电气线束段安装设计Electrical Harness Installation

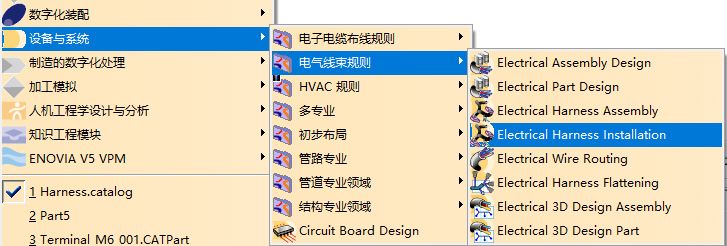

进入Electrical Harness Installation模块

开始菜单——设备与系统——电气线束规则——Electrical Harness Installation

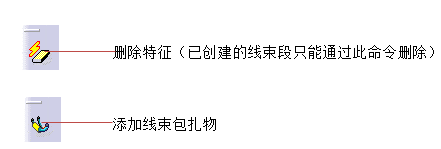

命令介绍

一般的我们只需要用到线束工程师：CATIA汽车线束模块与常用命令介绍的图11

，

，

，

2..3 电气线束装配设计Electrical Harness Assembly

进入Electrical Harness Assembly模块

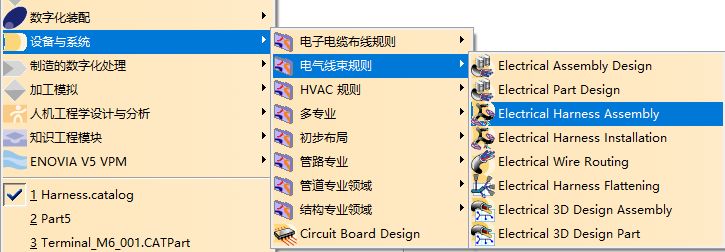

开始菜单——设备与系统——电气线束规则——Electrical Harness Assembly

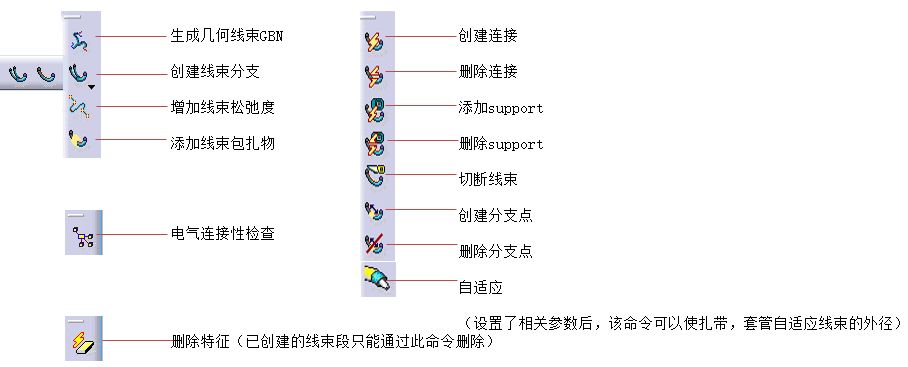

命令介绍

Electrical Harness Assembly这个模块的命令在Electrical Harness Installation中基本都有涉及，这里强烈建议在Electrical Harness Installation中进行设计。

这个模块我们用的最多的命令线束工程师：CATIA汽车线束模块与常用命令介绍的图17

生成GBN文件，

进入到Electrical Harness Installation模块

2.4 电气线束展平设计Electrical Harness Flattening

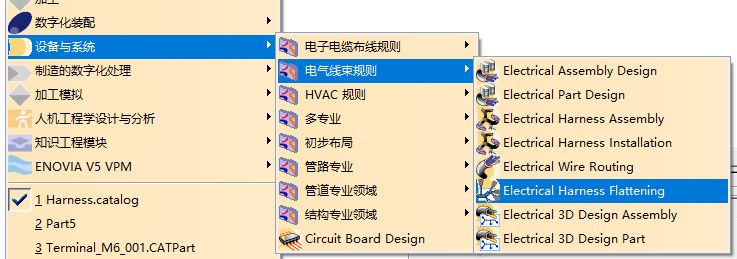

进入Electrical Harness Flattening模块

开始菜单——设备与系统——电气线束规则——Electrical Harness Flattening

命令介绍

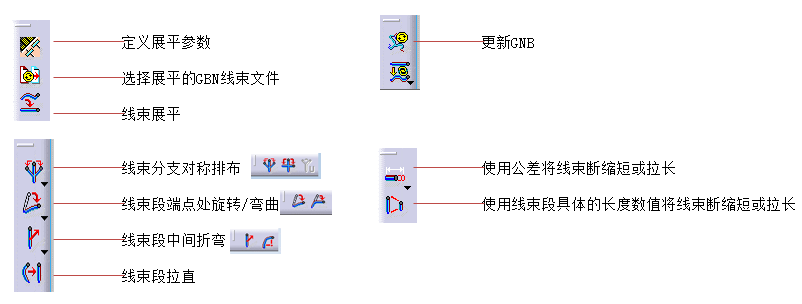

Electrical Harness Flattening这个模块，大多是的时候没有要求使用。基本上常用的命令为线束工程师：CATIA汽车线束模块与常用命令介绍的图21

，

，

，

文章来源：线束工程师
