CATIA画抛物线：四种高效方法

抛物线的概念

抛物线Parabola是指在笛卡尔平面内，到定点（焦点）与定直线的距离相等的点的轨迹。其中定点F叫抛物线的焦点，定直线L叫抛物线的准线。抛物线的最通俗的定义，就是：即把物体抛掷出去，落在远处地面，这物体在空中经过的曲线。这个通俗的解释所蕴含的原理，支撑了抛物线在光学、力学和工程学上的应用。


另外我们需要学习一下抛物线的焦点求解，焦点就是我们前面所说的定点哦，初中知识复习如下:

对于抛物线x²=4py，焦点即为(0,p),那么y=x²的焦点坐标是（0,1/4）,这里的P=0.25,今天就来说一说在CATIA软件中绘制抛物线Y=X²的四种方法!

第一种方法，在草图模块，通过焦点创建抛物线 命令

我们首先要创建好四个点，即焦点，顶点，起始点和结束点，点击命令之后依次选择即可，如下即为通过此种方法绘制草图的界面

第二种方法，在GSD模块，二次曲线命令

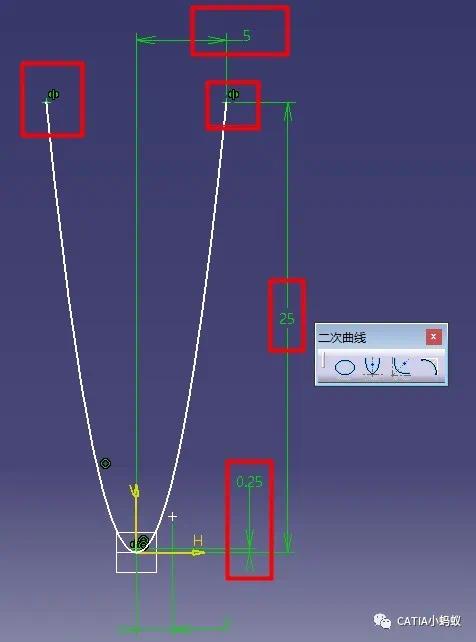

但是我们依然需要进行前期操作，我们依然选好起始点和结束点，并绘制y=x²在此两个点的切线，对此函数求导函数公式为y=2x，那么在(5,25),(-5,25)两个点的导数（即斜率）分别为10和-10，我们在这个位置画出这两条直线，然后通过二次曲线命令求出曲线即可，如下图操作

第三种方法，平行命令按照法则曲线fog偏移

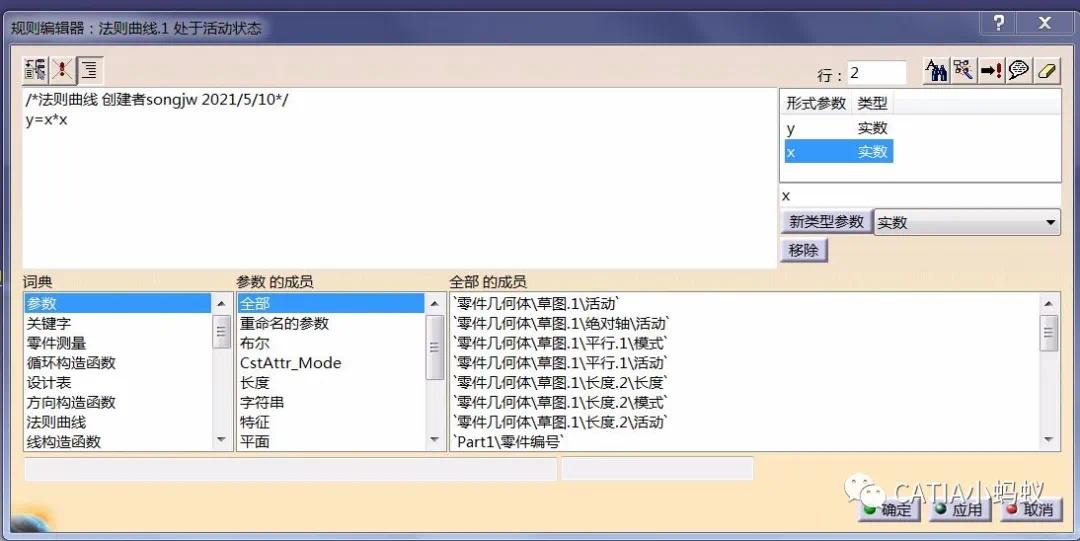

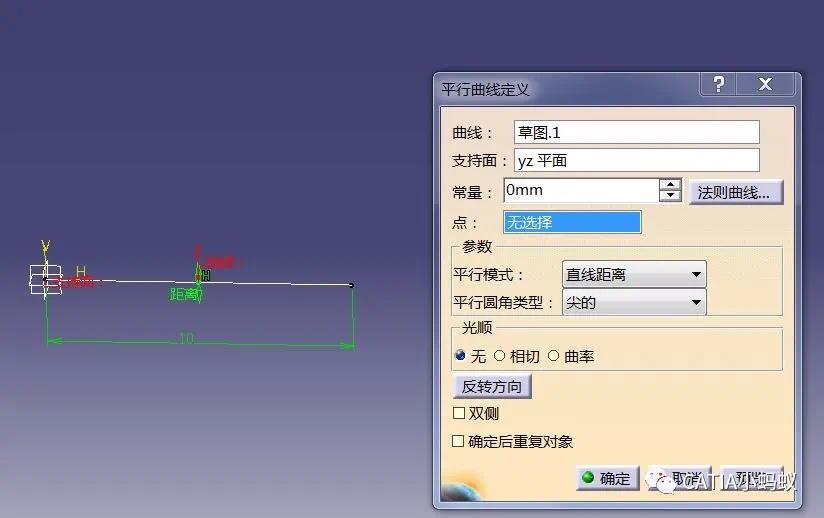

先在x轴上绘制一条直线，然后采用GSD曲面中的parallel 命令按照法则曲线进行偏移，如下流程1，先定义法则y=x²

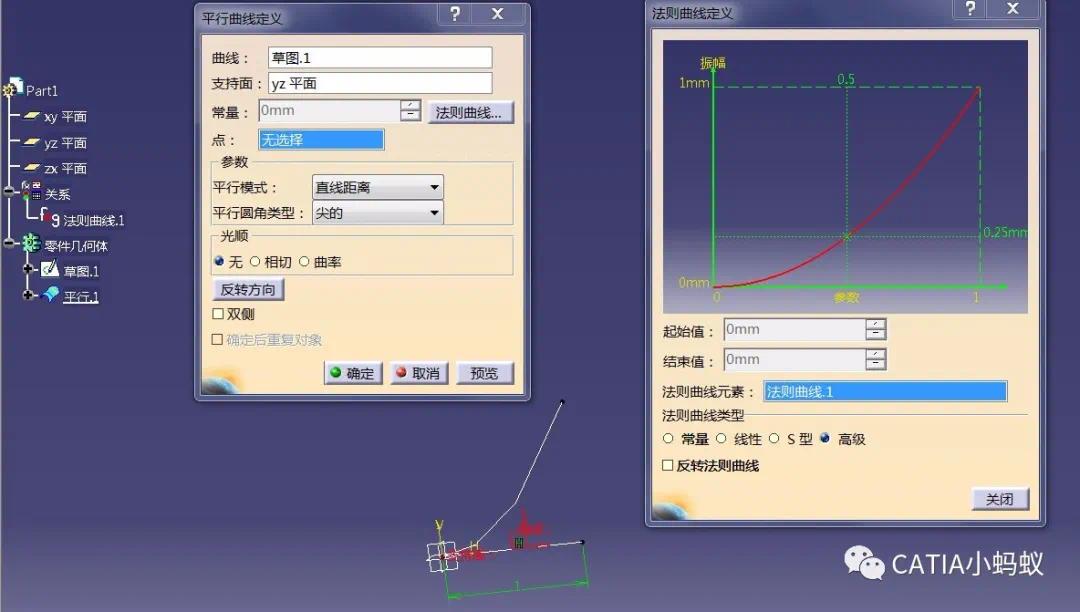

2，点击平行曲线命令，并按照法则曲线偏移

3，如下得到y=x²的抛物线的第一象限函数曲线，再做对称即可

第四种方法，自然就是我们一直以来要学习的二次开发

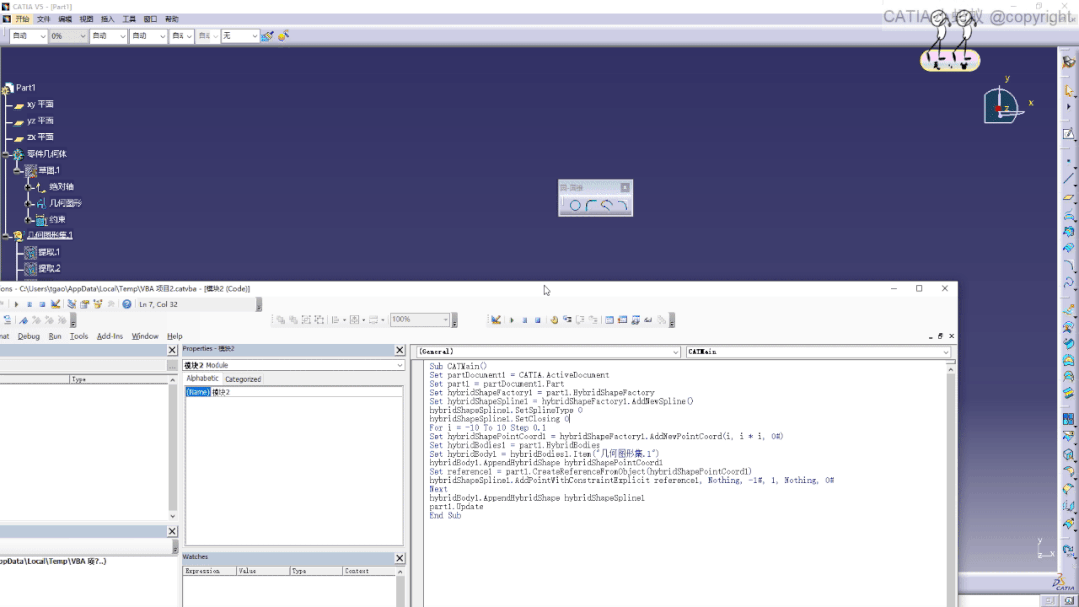

我们在y=x²上按照距离单位进行取点，然后采用样条曲线依次连接，自然，取点越多间距越小，绘制出的样条曲线越接近我们要求的抛物线曲线编程代码如下，

动画演示如下
