本文通过案例描述边界类型之间的相互关系。

1 案例描述

尽可能简单的案例。考虑一个长度100 mm，直径20 mm的圆管，入口速度1 m/s，流体介质为液态水（密度1000 kg/m3，动力粘度0.001 Pa.s)。

雷诺数：

采用SST k-omega湍流模型进行计算。计算中采用2D轴对称模型，计算模型如图所示。

2 计算过程

以下计算过程均未设置压力出口的指定流量。

2.1 速度入口压力出口

采用入口速度1 m/s，出口静压0 Pa进行计算。

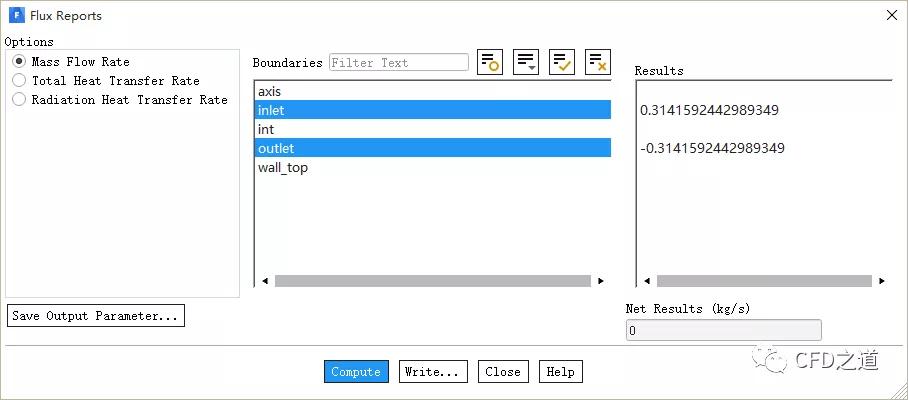

计算完毕后统计出口流量，如下图所示。

这没有太大问题，出口流量：

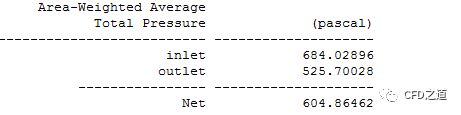

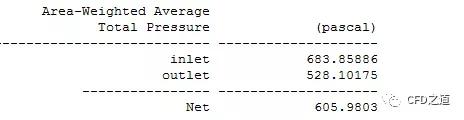

再看一下进出口总压。

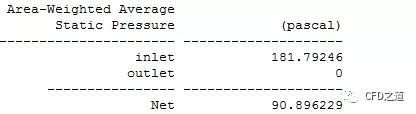

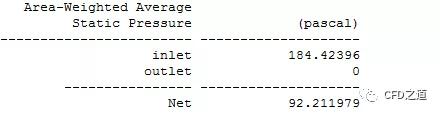

进出口静压如图所示。

下一步将总压683.85889 Pa作为压力入口，出口压力依然为静压0 Pa，计算进出口流量。

2.2 压力入口压力出口

入口总压683.85889 Pa，出口静压0 Pa。

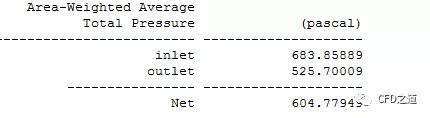

计算完毕后统计总压与静压。总压数据如下图所示。

静压数据如下图所示。

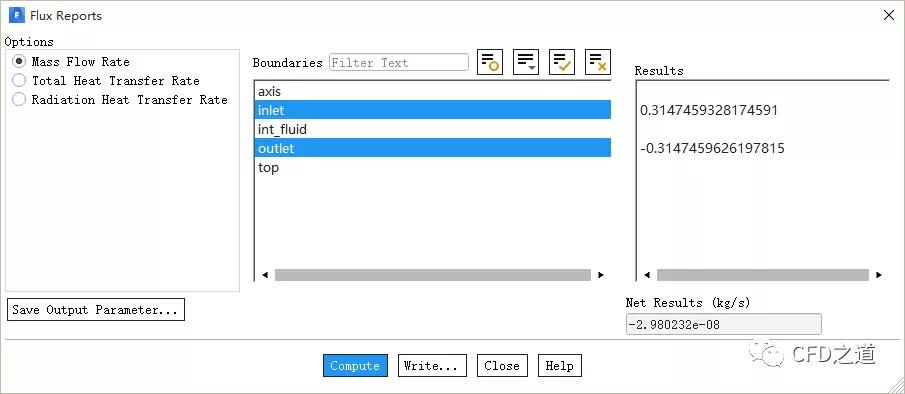

流量数据如图所示。

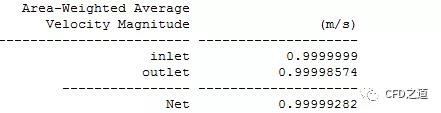

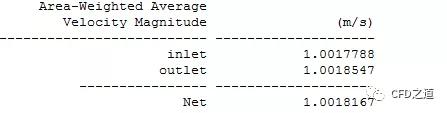

速度如图所示。

流量有偏差，下面用流量入口压力出口试试。

2.3 流量入口压力出口

入口流量0.314159 kg/s，出口静压力0 Pa。

流量入口压力出口收敛极慢，但能够保证进出口流量一致。

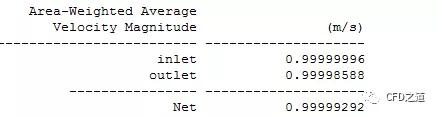

速度数据：

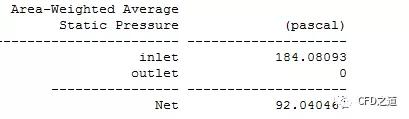

静压数据：

总压数据：

2.4 出口静压100 Pa

采用入口速度1 m/s，出口静压100 Pa，看看计算结果。

速度数据：

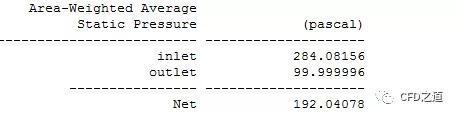

静压数据：

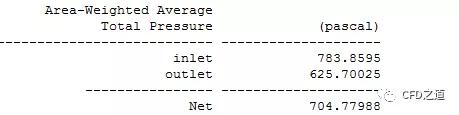

总压数据：
