Proe/Creo移动电源案例结构拆分教学（含模型）

第一篇：建模

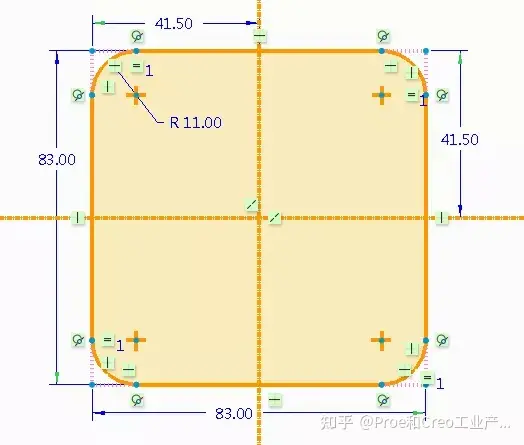

（01）单击“草绘”按钮，选择在TOP基准上绘制电源外形轮廓曲线如图1-1.

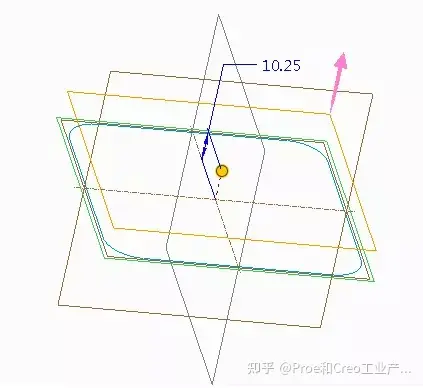

（02）单击“平面”按钮，选择TOP基准偏移10.25MM创建DTM1基准如图1-2.

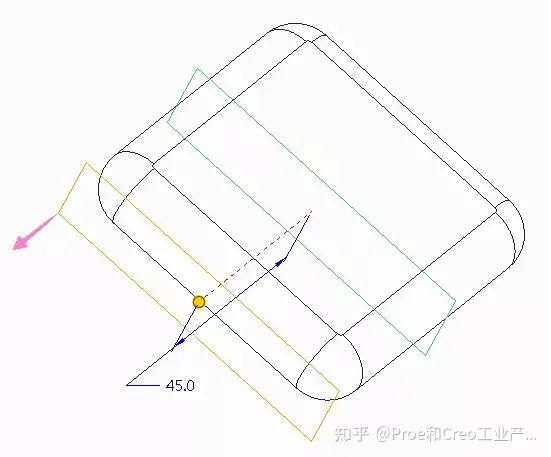

（03）单击“扫描”按钮，选择轮廓曲线为扫描轨迹，草绘R10的半圆为扫描截面

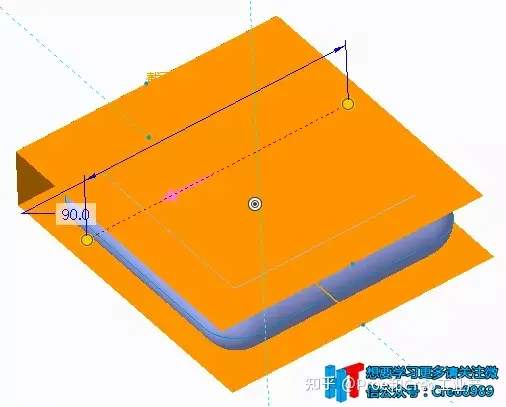

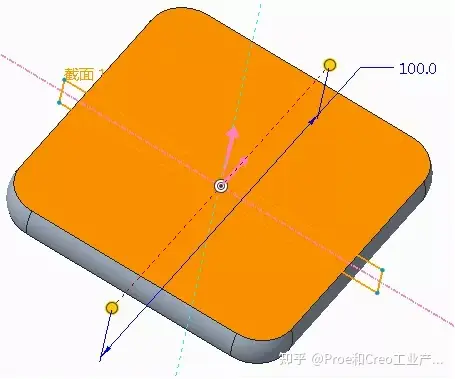

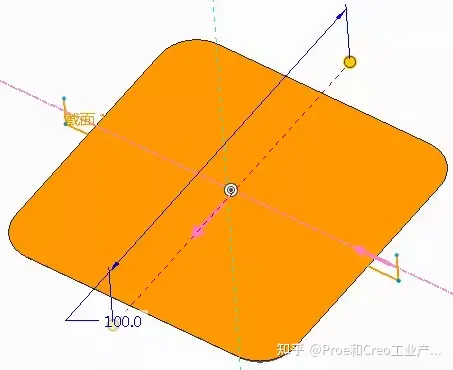

（04）单击“拉伸”按钮，参考曲面轮廓拉伸工字曲面将扫描曲面上下封闭

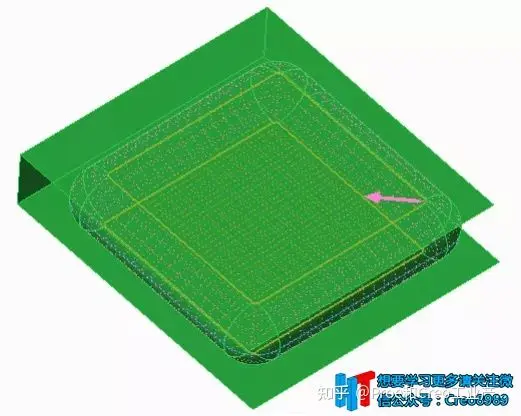

（05）选择曲面单击“合并”按钮，将曲面合并修剪保留产品曲面.

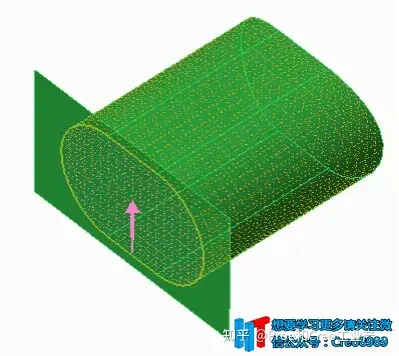

（05）选择曲面单击“实体化”按钮，将曲面转化为实体如图1-6.

（06）单击“平面”按钮，选择RIGHT基准做偏移创建DTM2基准如图1-7.

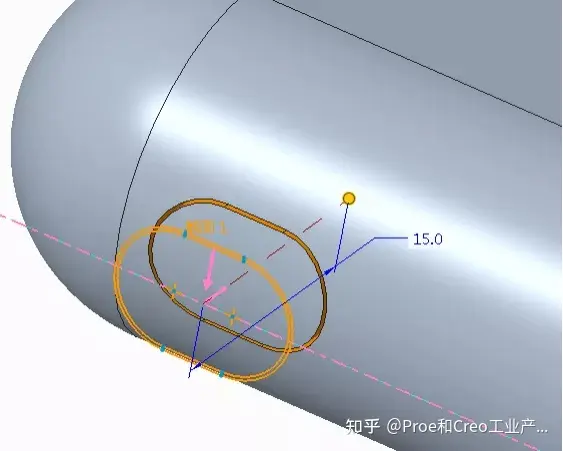

（07）单击“拉伸”按钮，选择DTM2作为草绘基准，参考产品在开关处拉伸0.2MM的装配间隙得到开关如图1-8.

第二篇：内部结构设计

结构分析：移动电源在功能上是为手机等电子产品充电使用。从外观上主要有USB、TYPE-C、USB-micro充电接口、LED显示屏、开关且内部要有储存理电池。端子接口和显示屏可以当做标准件找厂家提供3D模型如下图。

2-1 拆分结构

从外观上对产品从结构上进行拆分为上壳、中壳、下壳、开关按钮四大部件.（01）拆分出上壳：将00零件另存为DY-01零件到文件夹里，从文件夹中打开DY-01文件.（02）单击“拉伸”按钮，将上壳参考产品装配线剪切出来如图2-1.

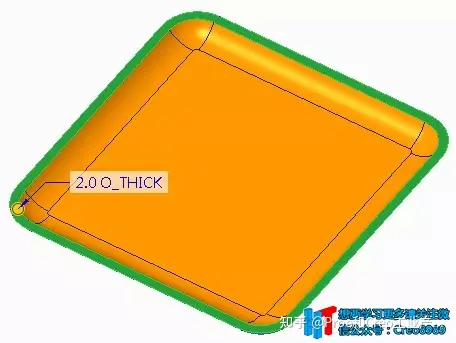

（03）单击“抽壳”按钮，点击上壳拉伸剪切出的平面进行抽壳，抽壳厚度为2MM保存零件如图2-2.

（04）拆分出中壳：将00零件另存为DY-02零件到文件夹里，从文件夹中打开DY-02文件.（05）单击“拉伸”按钮，参考产品图绘出中款线条进行拉伸剪切如图2-3得到中框模型并.

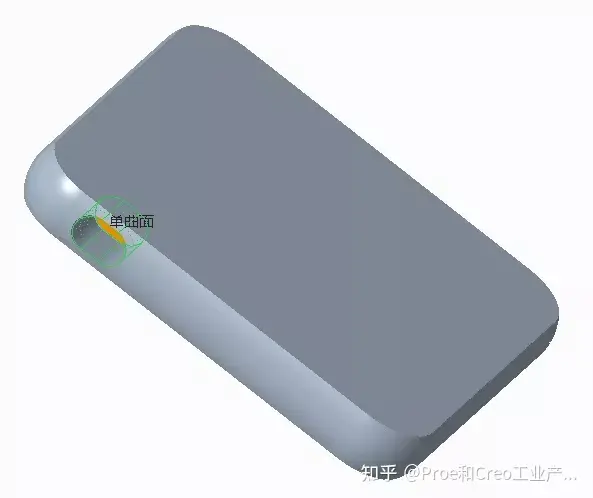

（06）按住CTRL键将开关所以曲面全部选中，单击“编辑”按钮下的“移除”按钮将按键实体移除如图2-4.

（07）拆分出下壳：将00零件另存为DY-03零件到文件夹里，从文件夹中打开DY-03文件.（08）单击“拉伸”按钮，将下壳参考产品装配线剪切出来如图2-5.

（09）单击“抽壳”按钮，点击下壳拉伸平面进行抽壳，抽壳厚度为2MM保存零件如图2-6.

图2-6（10）拆分出开关按钮：点击文件-新建DY-04零件，单击“复制几何”按钮，打开00零件复制开关曲面如图2-7.

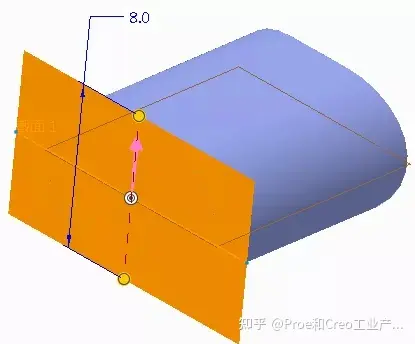

（11）单击“拉伸”按钮，将复制的曲面拉伸平面形成闭合曲面如图2-8.

（12）选择曲面后单击“合并”按钮，将多余的平面合并移除得到开关曲面体如图2-9.

（13）选择合并后的曲面，单击“实体化”按钮将曲面转化为实体.

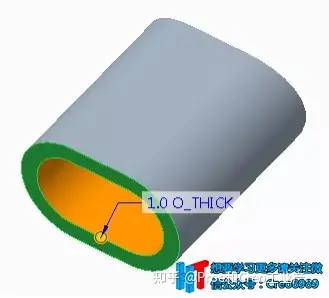

（14）选择开关底部平面，单击“抽壳”按钮将开关抽1MM壁厚并保存到文件夹，实体厚度过大不利于注塑成型，所以需要抽壳掏胶处理如图2-10.

（15）零件拆分为四大主件后，开始进行装配结构设计.
