五日速成CAD制图高手，告别依赖，自主掌握核心技能

一、学会使用制图工具

CAD制图工具在市面上也是有很多种，通过精心整理得出，很多CAD版本，AutoCAD，中望CAD，还有很多CAD外挂都为CAD的作图大大提高了效率，

1、软件特色

适合各类图纸设计开发，兼容AutoCAD软件以及众多功能，支持市面主流图纸格式的编辑和开发，符合AutoCAD标准，包括新版DWG，DWF，DXF和DGN等格式

2、免费下载

只需要在浏览器上搜索这款软件的名字，进入到官网中，点击软件下载，在下方就可以找到，点击下载再安装就成功了。或者去很多官网上，都有上面我们介绍的CAD软件，一般用的最多的是autoCAD了，不同的行业只是用的CAD外挂不一样，一般情况下外挂也都是免费的。

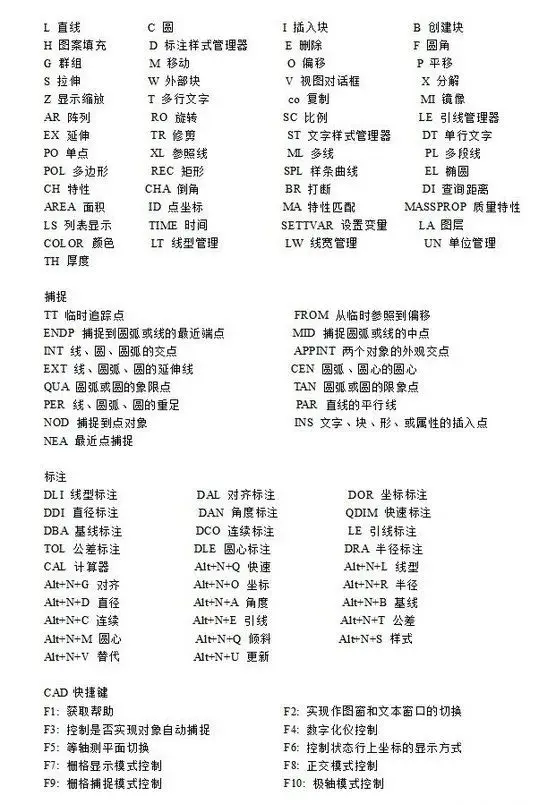

二、掌握快捷键

三、CAD命令大全

1、绘图命令

PO , *POINT（点）

L , *LINE（直线）

XL , *XLINE（射线）

PL , *PLINE（多段线）

ML , *MLINE（多线）

SPL , *SPLINE（样条曲线）

POL , *POLYGON（正多边形）

REC , *RECTANGLE（矩形）

C , *CIRCLE(圆) A , *ARC(圆弧)

DO , *DONUT（圆环）

EL , *ELLIPSE（椭圆）

REG , *REGION（面域）

MT , *MTEXT（多行文本）

T , *MTEXT（多行文本）

B , *BLOCK（块定义）

I , *INSERT（插入块）

W , *WBLOCK（定义块文件）

DIV , *DIVIDE（等分）

H , *BHATCH（填充）

2、修改命令

CO , *COPY（复制）

MI , *MIRROR（镜像）

AR , *ARRAY（阵列）

O , *OFFSET（偏移）

RO , *ROTATE（旋转）

M , *MOVE（移动）

E , DEL键 *ERASE（删除）

X , *EXPLODE（分解）

TR , *TRIM（修剪）

EX , *EXTEND（延伸）

S , *STRETCH（拉伸）

LEN , *LENGTHEN（直线拉长）

SC , *SCALE（比例缩放）

BR , *BREAK（打断）

CHA , *CHAMFER(倒角)

F , *FILLET（倒圆角）<BR< p>

PE , *PEDIT（多段线编辑）

ED , *DDEDIT（修改文本）

四、多练习图纸

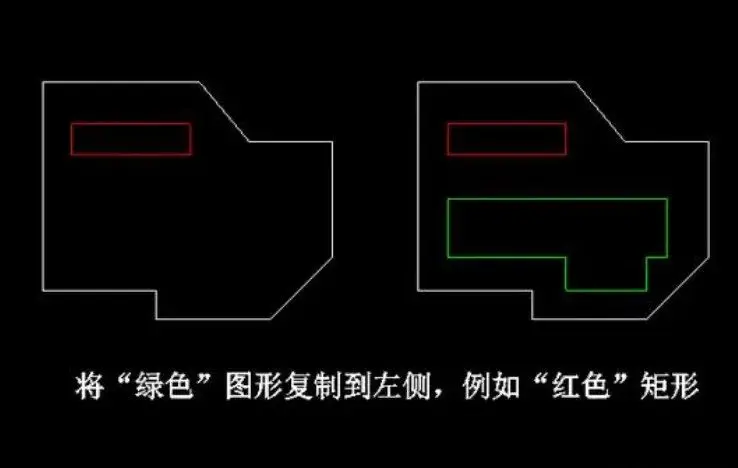

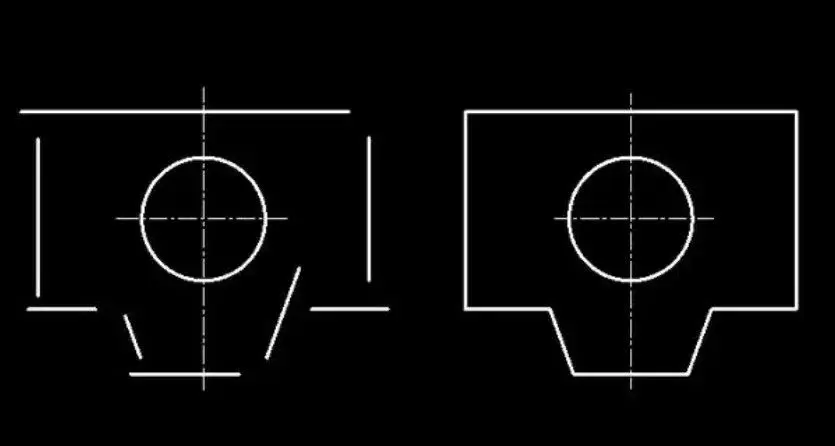

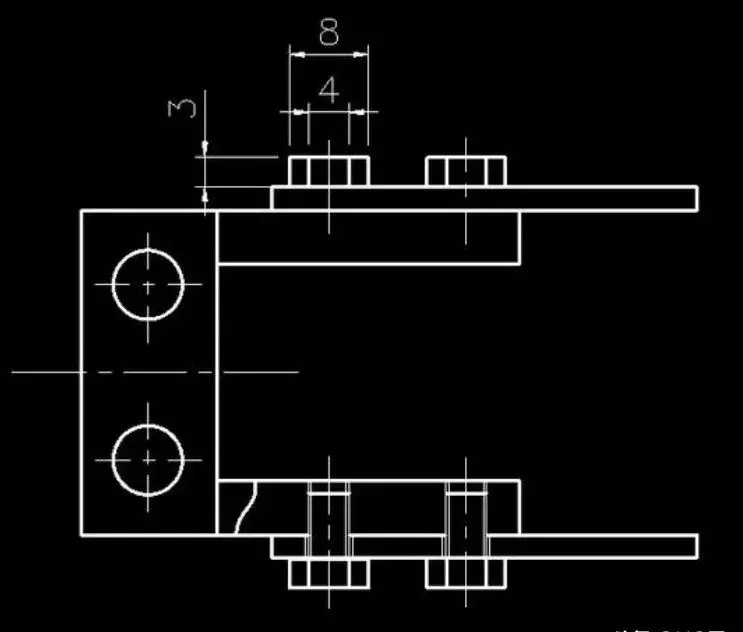

平时需要自己多练习练习图纸的绘制，不能因为简单而觉得没必要，第一可以拿来练手，第二还能让你不断地绘制中，下图都是一些超级简单的图像你会吗，

之前我们也发布过海量的CAD练习图形，喜欢的可以去找找以前发布的文章，足够你练习到手软

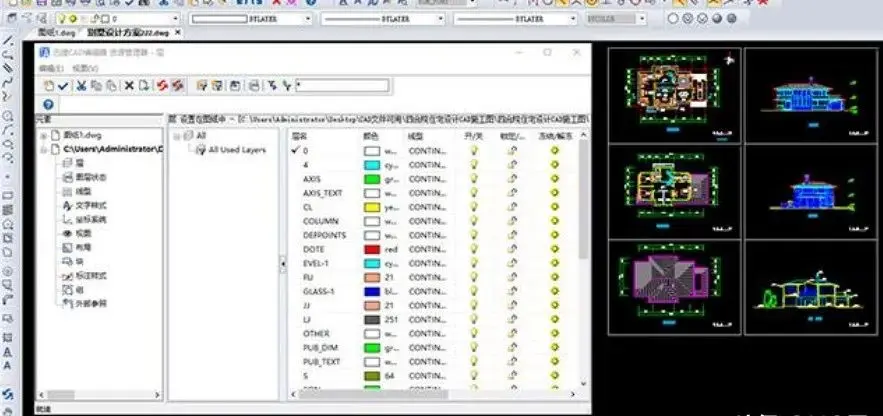

五、图层管理

1、CAD制图就像Photoshop一样，拥有着图层，制图时分清各层便于调整图纸，节省时间。一般制图分层为：

A、墙体层(WALL)

B、家具层(FURNITURE)

C、填充层

D、窗层(WINDOW)

E、布置层 F.尺寸层(DIM)

G、文字层(TEXT)

H、轴线层(DOTE)

I、轴线标注层(AXIS)

J、分格层

2、线条分色制图时，将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。

3、图框插入按比例插入图框首先制作1:1图框，将图框放大，与图比较看是否配合，如不配合缩放与之配合。

很多时候我们学习的过程都是困难的，只要找准方法，勇往直前，就不会失败，相信自己，在学习的路上一定可以成功，
